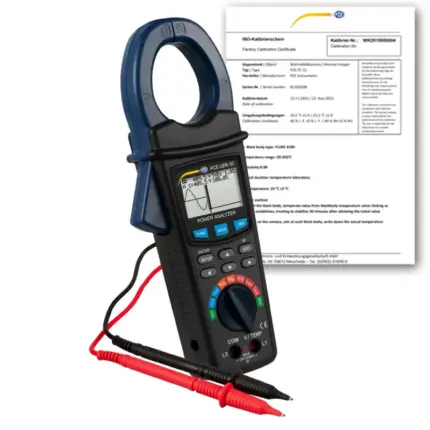

1-Phase Power Meter PCE-GPA 50
PCE-GPA 50: Power Meter 1 Fasa dengan Clamp Arus hingga 2000 A & Analisis Harmonik dari PCE Instruments. Alat ukur presisi untuk pengukuran daya, analisis kualitas listrik, dan monitoring beban tanpa pemutusan sirkuit. Solusi lengkap untuk pemeliharaan listrik industri dan audit energi.
Mengenal PCE-GPA 50: Alat Ukur Presisi untuk Pengujian Profesional
PCE-GPA 50 adalah power meter 1 fasa yang dilengkapi dengan clamp arus berpresisi tinggi hingga 2000 A. Alat ini merupakan solusi pengukuran dan analisis kelistrikan yang komprehensif, dirancang untuk memberikan data yang akurat dan mendalam mengenai performa sistem kelistrikan. Alat ini berfungsi untuk melakukan pengukuran parameter listrik dasar seperti arus dan tegangan, hingga analisis lanjutan seperti pengukuran daya (efektif, semu, reaktif), energi, faktor daya, dan yang terpenting, analisis harmonik untuk menilai kualitas daya. Power meter ini sangat cocok untuk para profesional di bidang pemeliharaan listrik industri, kontraktor elektrikal, teknisi utilitas, serta tim riset dan pengembangan atau laboratorium yang membutuhkan alat ukur yang andal.
Kelebihan Utama PCE-GPA 50 untuk Akurasi Pengukuran
- Clamp Arus Berkapasitas Tinggi hingga 2000 A TRMS: Memungkinkan pengukuran arus pada beban-beban industri besar tanpa perlu memutus sirkuit, menghemat waktu dan meningkatkan keamanan kerja. Fitur pengukuran True RMS (TRMS) ini menjamin akurasi pengukuran bahkan pada bentuk gelombang yang terdistorsi, yang umum ditemui pada sistem dengan banyak beban non-linier.
- Analisis Harmonik Terintegrasi untuk Diagnosis Kualitas Daya: Tidak hanya mengukur besaran listrik dasar, alat ini mampu menganalisa distorsi harmonik hingga orde tertentu. Fitur ini sangat krusial untuk mengidentifikasi penyebab panas berlebih pada transformator dan kabel, gangguan pada peralatan sensitif, serta inefisiensi energi yang tersembunyi, sehingga menjadi alat yang vital untuk audit energi yang mendalam.
- Tampilan Grafis dengan Backlight untuk Visualisasi Real-Time: Layar LCD yang jelas dilengkapi dengan backlight memungkinkan visualisasi langsung bentuk gelombang tegangan dan arus. Ini memberikan pemahaman intuitif tentang kondisi sistem, seperti deteksi gelombang yang terpotong (clipping) atau tidak sinusoidal, yang sulit didiagnosis hanya dari angka numerik.
- Fungsi Logger Data dengan Penyimpanan Micro SD: Semua hasil pengukuran dan analisis dapat disimpan secara otomatis ke dalam kartu memori micro SD. Fungsi data logger ini memungkinkan perekaman data jangka panjang untuk pemantauan tren, pembuatan laporan, dan analisis pasca-pengukuran yang detail, menggantikan pencatatan manual yang rawan error.
- Pengukuran Daya Komprehensif (Aktif, Semu, Reaktif) dan Energi: Dengan mengukur tegangan dan arus secara simultan serta menghitung sudut fasanya, alat ini secara otomatis menghitung semua parameter daya dan akumulasi energi (kWh). Ini membuatnya menjadi alat serbaguna untuk memverifikasi tagihan listrik, mengukur konsumsi peralatan, dan menghitung efisiensi.
- Operasi Dual (Baterai dan Adaptor) untuk Fleksibilitas Lapangan: Dapat dioperasikan menggunakan 2 baterai AA untuk mobilitas tinggi di lapangan, atau dialiri listrik via adaptor untuk pengukuran dan logging data jangka panjang tanpa khawatir kehabisan daya. Desain ini memastikan alat siap digunakan dalam berbagai skenario pekerjaan.
- Antarmuka Pengguna yang Dirancang untuk Profesional: Tombol-tombol yang tersusun logis dan menu yang terstruktur memudahkan navigasi, bahkan untuk pengukuran parameter yang kompleks seperti harmonik. Akurasi pengukuran yang tinggi didukung oleh teknologi dari PCE Instruments, sebuah brand ternama di bidang alat ukur dan penganalisa untuk industri dan laboratorium.
Aplikasi Penggunaan PCE-GPA 50 di Berbagai Industri
- Pemeliharaan Preventif di Industri Manufaktur dan Fabrikasi: Memonitor beban motor, panel distribusi, dan mesin produksi untuk mendeteksi anomali arus yang dapat mengindikasikan kegagalan bearing, misalignment, atau masalah mekanis lainnya sebelum menyebabkan downtime yang mahal.
- Audit Energi dan Konservasi di Gedung Komersial & Pabrik: Mengidentifikasi pemborosan energi dengan mengukur daya siaga (standby power), menghitung efisiensi sistem HVAC dan pencahayaan, serta menemukan sumber distorsi harmonik yang meningkatkan kerugian pada jaringan.
- Troubleshooting dan Quality Control di Sektor Utilitas & Kontraktor Listrik: Mendiagnosis masalah kualitas daya seperti voltage sag/swell, flicker, dan harmonisa yang menyebabkan gangguan operasi pada peralatan sensitif seperti server, mesin CNC, atau sistem kontrol proses.
- Verifikasi Instalasi dan Komisioning Panel Listrik: Memastikan pembebanan fase yang seimbang, mengukur faktor daya sebelum dan setelah pemasangan kapasitor bank, serta memverifikasi kinerja sistem tenaga surya atau pembangkit listrik backup.
- Pendidikan dan Penelitian di Lembaga Pendidikan & Laboratorium: Sebagai alat praktikum dan riset untuk mempelajari konsep kelistrikan daya, analisis rangkaian, dan dampak harmonik yang dihasilkan oleh berbagai jenis beban elektronik dalam setting laboratorium yang terkontrol.
- Layanan Teknis dan Inspeksi untuk Peralatan Medis & Fasilitas Kritis: Memastikan pasokan listrik yang bersih dan stabil untuk peralatan medis, ruang server, dan fasilitas lain yang membutuhkan kualitas daya tinggi untuk operasi yang aman dan andal.
- Monitoring Beban pada Sistem Distribusi Tegangan Menengah (melalui CT): Dengan menggunakan Current Transformer (CT) yang sesuai, clamp dengan rentang tinggi ini dapat diaplikasikan untuk memantau beban pada jaringan distribusi yang lebih besar.
Harga PCE-GPA 50 & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga PCE-GPA 50 yang kompetitif dan informasi spesifikasi teknis lengkap, Anda dapat menghubungi tim ahli kami di CV Java Multi Mandiri, distributor resmi alat ukur PCE Instruments di Indonesia. Kami menyediakan produk asli dengan garansi dan dukungan teknis purna jual. Konsultasikan kebutuhan pengukuran Anda secara gratis, baik untuk keperluan industri, laboratorium, maupun pendidikan. Segera hubungi kami via WhatsApp di +62 896-2784-2222 atau kirim permintaan penawaran detail ke email quotations@jvm.co.id. Percayakan kebutuhan alat uji dan ukur Anda pada kami, menjadikan pekerjaan Anda lebih mudah, pasti, dan terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
- Graphic display
- Data logger on Micro-SD card
- Measurement for 1 and 3 phases
- Temperature measurement with thermocouple
- Voltage measurement 10V … 600V AC RMS
- Current measurement 5 … 2000 A AC RMS
- Current clamp opening 50 mm
- Harmonic distortion up to the 50th order
1-Phase power meterPCE-GPA 50
- 1 x Test lead set
- 2 x Crocodile clips
- 1 x Micro SD memory card
- 1 x Power supply 9V / 800-mA
- 2 x 1.5V AA battery
- 1 x Carrying bag
- 1 x User manual
| Type of measurement | Measuring range | Resolution | Accuracy |
|---|---|---|---|
| AC voltage (AC V) | 10 … 600 V Peak to peak |
0.1 V 0.1 V |
± (0.5% + 3 digits) ± (5% + 30 digits) |
| AC current (AC A) | 5 … 2000 A Peak to peak |
< 100 A : 0.01 A < 1000 A : 0.1 A > 1000 A : 1 A |
< 200 A : ± (1% + 0.5 A) > 200 A : ± (1% + 5 A) Peak to peak: ± (5% + 30 digits) |
| Power factor (PF) | 0 … 1 | 0.001 | ± 0.04 |
| Phase angle | -180° … 180° | 0.1° | ± 1° × PF |
| Frequency | 45 … 65 Hz | 0.1 Hz | ± 0.2 Hz |
| Active, blind & apparent power (W / VA / VAR) | 0 … 9.999 M (W / VA / VAR) | 0.1 … 0.001 M (W / VA / VAR) | ± (1.5% + 20 digits) |
| Harmonic AC V | 1 … 20th order 21 … 50 order |
0.1 V 0.1 V |
± (2% + 5 digits) ± (4% + 5 digits) |
| Harmonic AC A | 1 … 20th order | < 100 A : 0.01 A | ± (2% + 5 digits) |
| Alternating current (harmonic) | 21 … 50 order | < 1000 A : 0.1 A > 1000 A : 1 A |
± (4% + 5 digits) |
| Harmonic AC V% | 1 … 20th order 21 … 50 order |
0.1% 0.1% |
± (2% + 10 digits) ± (4% + 20 digits) |
| Absolute harmonic distortion | 0 … 20% 20.1 … 100% |
0.1% 0.1% |
± (2% + 5 digits) ± (6% + 10 digits) |
| Temperature (Type K thermocouple) | -100 … 199.9°C / -148 … 391.8°F 200 … 1300°C / 392 … 2372°F |
0.1°C / 0.18°F 1°C / 1.8°F |
± (1% + 1°C / 1.8°F) ± (1% + 2°C / 3.6°F) |
| General specifications | |
|---|---|
| Display | Graphic LCD |
| AC V input impedance | 10 MOhm |
| Frequency range | 40 Hz … 1 kHz |
| Current probe calibrated frequency | 45 … 65 Hz |
| Overload protection | AC V: 720 V RMS AC A: 2100 A |
| Data storage | Micro SD card |
| Refresh rate | 1 second |
| Storage rate | 2 … 7200 s |
| Storage format | XLS |
| Interface | Serial interface for live presentation to PC (SOFT-LUT-USB is required) |
| Power supply | 2 × 1.5V AA battery 9V / 800 mA power supply |
| Current consumption | 60 mA DC |
| Jaw capacity | 50 mm |
| Operating conditions | 0 … 50°C / 32 … 122°F, max. 80% rh |
| Weight | About 595 g / 1.3 lbs |
| Dimensions | 280 × 106 × 47 mm / 11 × 4.2 × 1.9 in |
Apa masalah umum di industri yang diatasi oleh PCE-GPA 50?
Masalah umumnya adalah ketidakmampuan mendiagnosis penyebab inefisiensi energi, panas berlebih pada kabel/transformator, dan gangguan operasi peralatan sensitif yang seringkali disebabkan oleh harmonik dan ketidakseimbangan beban. Pengukuran konvensional hanya memberikan nilai RMS, tanpa analisis penyebab. PCE-GPA 50 menjadi solusi praktis dengan menggabungkan pengukuran arus tinggi dan analisis harmonik dalam satu genggaman, memungkinkan teknisi mengidentifikasi akar masalah kualitas daya secara langsung di lapangan.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, troubleshooting masalah listrik kompleks memerlukan beberapa alat (clamp meter, power analyzer, oscilloscope) dan analisis manual yang memakan waktu. Dengan PCE-GPA 50, semua pengukuran dan analisis harmonik dilakukan oleh satu alat. Bentuk gelombang dapat langsung dilihat, dan data dapat disimpan untuk analisis lebih lanjut. Ini secara signifikan mempersingkat waktu diagnosis, memungkinkan perbaikan yang lebih cepat dan tepat sasaran, sehingga mengurangi downtime produksi yang disebabkan oleh gangguan kelistrikan.
Bagaimana PCE-GPA 50 meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode lama sering bergantung pada clamp meter biasa (tanpa True RMS) yang memberikan pembacaan salah pada gelombang terdistorsi, dan pencatatan manual yang rentan human error. PCE-GPA 50 menggunakan teknologi TRMS untuk akurasi pada semua bentuk gelombang, serta fungsi data logger yang menyimpan semua pembacaan (numerik dan grafik) secara digital ke kartu memori. Ini menghilangkan kesalahan pencatatan, memastikan konsistensi data untuk perbandingan dan pelaporan, serta memberikan jejak audit yang dapat diandalkan.
Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?
Alat ini membantu mengurangi risiko kegagalan peralatan dini akibat harmonik dan ketidakseimbangan beban, yang juga merupakan bahaya kebakaran potensial. Dari sisi kepatuhan, alat ini mendukung upaya memenuhi standar kualitas daya dan efisiensi energi. Data pengukuran dan analisis harmonik yang terdokumentasi dengan baik dari alat yang memiliki akurasi terkalibrasi (seperti versi dengan sertifikat kalibrasi ISO) dapat digunakan sebagai bukti kepatuhan selama audit energi atau inspeksi keselamatan.
Bagaimana perusahaan harus mengimplementasikan produk ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan melibatkan tim pemeliharaan listrik atau energi untuk melakukan audit baseline pada panel-panel kritis dan peralatan utama. Operator perlu dilatih singkat mengenai navigasi menu dan interpretasi dasar hasil harmonik. Untuk implementasi optimal, CV Java Multi Mandiri dapat memberikan dukungan berupa konsultasi aplikasi, rekomendasi titik pengukuran, serta pelayanan purna jual seperti kalibrasi. Alat ini sebaiknya dioperasikan oleh teknisi listrik yang kompeten dan diintegrasikan ke dalam jadwal pemeliharaan rutin atau prosedur troubleshooting.
