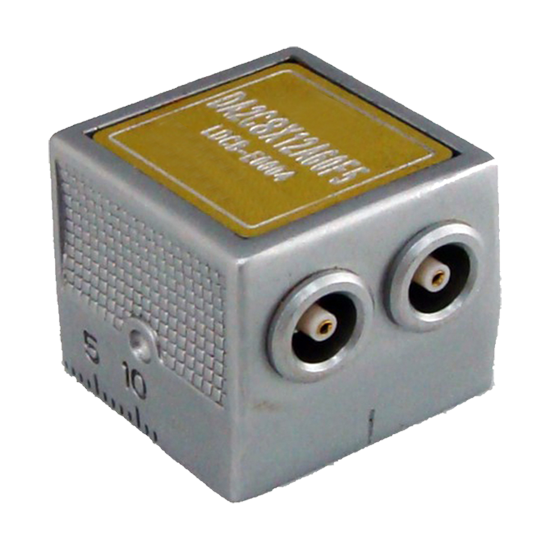

Angle Beam TR Probes For Longitudinal Waves

Dalam industri fabrikasi baja, minyak & gas, dan pembangkit listrik, kualitas sambungan las adalah penentu utama keamanan dan umur panjang aset. Inspeksi las yang tidak akurat dapat menyebabkan cacat tersembunyi seperti retak, inklusi, atau kurang fusi, yang berpotensi menjadi titik kegagalan struktural. Risiko ini mengancam keselamatan operasi, menyebabkan downtime mahal, dan melanggar standar ketat seperti EN12668-2. Mitech Angle Beam TR Probes For Longitudinal Waves hadir sebagai solusi inspeksi non-destruktif (NDT) yang lebih stabil dan terpercaya. Probe ultrasonik ini dirancang khusus untuk mendeteksi cacat dengan presisi tinggi pada material las butiran kasar, material dengan atenuasi tinggi, dan las austenit, memastikan setiap inspeksi memberikan data yang dapat ditelusuri dan konsisten untuk mendukung keputusan maintenance yang tepat.

Mengapa Mitech Angle Beam TR Probes Penting

• Akurasi Tinggi dalam Kondasi Menantang: Mengatasi tantangan inspeksi pada material berbutir kasar dan las austenit dengan scattering noise yang kecil, sehingga sinyal cacat lebih jelas terbaca dibandingkan noise latar.
• Resolusi Superior untuk Deteksi Dini: Memiliki excellent near surface resolution, memungkinkan identifikasi cacat yang sangat dekat dengan permukaan material, yang sering kali terlewatkan oleh probe konvensional.
• Kinerja dan Daya Tahan Unggul: Dibangun dengan chip piezoelektrik dari material komposit (Composites – C) performa superior, memberikan daya tembus kuat dan signal-to-noise ratio tinggi, serta ketahanan aus yang baik untuk penggunaan intensif.
• Integrasi dan Kustomisasi Mudah: Dilengkapi konektor Lemo-00 (C5) standar (arah samping atau atas) yang kompatibel dengan berbagai alat ukur ultrasonik, serta dukungan solusi kustomisasi untuk kebutuhan inspeksi khusus.

Probe ini bukan sekadar sensor, tetapi merupakan investasi dalam keandalan. Bagi inspektur, teknisi QC, dan engineer di bidang NDT, kehadiran alat dengan ketepatan dan konsistensi seperti ini sangat penting untuk memastikan setiap laporan inspeksi tidak hanya memenuhi standar, tetapi juga memberikan gambaran integritas material yang sebenarnya, sehingga tindakan perbaikan dapat dilakukan secara proaktif.

Teknologi/Metode

Mitech Angle Beam TR Probes beroperasi dengan memancarkan gelombang ultrasonik longitudinal melalui sudut (angle beam) menggunakan prinsip TR (Transmit Receive). Gelombang ini merambat ke dalam material, dan jika menemukan diskontinuitas seperti cacat las, sebagian gelombang akan dipantulkan kembali ke probe. Chip piezoelektrik berkualitas tinggi kemudian menangkap pantulan ini dan mengubahnya menjadi sinyal listrik untuk dianalisis. Perbedaan utama dengan metode inspeksi visual atau radiografi manual terletak pada kemampuannya mendeteksi cacat sub-permukaan tanpa merusak material, dengan kecepatan dan kedalaman penetrasi yang lebih baik. Proses manufaktur yang menggunakan peralatan dan fixture khusus meminimalkan variasi akibat faktor manusia, sehingga setiap unit probe yang dihasilkan memiliki karakteristik kinerja yang seragam dan andal.

Quality Control & Use Case

• QC Produksi & Fabrikasi Baja: Inspeksi rutin pada sambungan las struktur baja, tangki tekanan, dan pipa penyalur.
• Pemeliharaan di Industri Minyak & Gas: Monitoring integritas las pada pipa transmisi, platform lepas pantai, dan vessel penyimpanan.
• Inspeksi di Pembangkit Listrik: Pemeriksaan las pada boiler, turbin, pipa steam, dan komponen tekanan tinggi lainnya.
• Aplikasi di Laboratorium & Pendidikan: Sebagai alat praktikum dan penelitian untuk memahami prinsip ultrasonic testing dan kalibrasi metode NDT.
• Inspeksi Material Khusus: Evaluasi las pada material austenitic stainless steel dan material dengan butiran kasar yang umum di industri berat.

Dengan menggunakan blok kalibrasi standar dan peralatan uji terkini, setiap Mitech Angle Beam TR Probe dapat disertifikasi dengan data gelombang gema (echo waveform) dan grafik spektrum yang spesifik sesuai nomor seri. Pendekatan ini memastikan kepatuhan terhadap standar internasional dan memberikan jaminan mutu yang konsisten, di mana setiap hasil pengukuran dapat diverifikasi dan ditelusuri, sangat penting untuk audit dan sertifikasi.

Fitur Unggulan

• Rentang Frekuensi Fleksibel: Tersedia pilihan 1 MHz, 2 MHz, dan 4 MHz untuk menyesuaikan dengan kebutuhan penetrasi dan resolusi pada berbagai jenis material dan ketebalan.
• Pilihan Ukuran Chip Variatif: Ukuran chip seperti 7x10mm, 8x14mm, hingga 20x34mm memungkinkan adjustment terhadap area inspeksi dan fokus beam yang diinginkan.
• Konektor Standar Industri: Menggunakan konektor Lemo-00 (C5) yang kokoh dan tahan lama, memudahkan koneksi ke berbagai flaw detector atau multi-mode ultrasonic thickness gauge seperti seri MT660 atau MT190.
• Kinerja Coupling Optimal: Memberikan efek matching yang sangat baik dengan media coupling seperti air dan plastik, memaksimalkan transfer energi ultrasonik.
• Dukungan Data dan Sertifikasi: Setiap probe dilengkapi data kinerja terukur dan dapat dilengkapi sertifikat amplitude curve sesuai permintaan, mendukung proses quality assurance.
• Dibuat dengan Proses Terkendali: Proses manufaktur khusus meminimalkan ketidakkonsistenan, menghasilkan produk dengan reliabilitas tinggi untuk penggunaan jangka panjang.
• Aplikasi Luas: Solusi efektif untuk inspeksi coarse grain weld, material attenuative, dan austenite weld inspection yang sering menjadi tantangan.

Pengguna Ideal

Alat ini sangat cocok digunakan oleh Teknisi dan Inspektur NDT di lapangan atau workshop, Personel Quality Control & Assurance di pabrik fabrikasi dan manufaktur, Engineer Maintenance di sektor oil & gas serta pembangkit listrik, dan Dosen serta Peneliti di institusi pendidikan teknik dan laboratorium material. Mereka yang membutuhkan detektor cacat yang andal untuk memastikan keselamatan dan kepatuhan standar dalam proyek infrastruktur kritis akan menemukan probe ini sebagai alat yang indispensable.

Cara Pakai Singkat

1. Persiapkan alat ukur flaw detector ultrasonik yang kompatibel dan pastikan daya mencukupi. 2. Hubungkan probe ke instrument menggunakan konektor Lemo-00 (C5), pastikan terkoneksi dengan baik. 3. Aplikasikan media coupling (seperti gel atau air) pada permukaan material yang akan diinspeksi untuk menghilangkan celah udara. 4. Tempelkan probe pada area las dengan sudut dan tekanan yang konsisten sesuai prosedur inspeksi. 5. Amati tampilan pada flaw detector untuk identifikasi gema (echo) dari cacat atau reflektor. 6. Catat posisi, amplitudo, dan karakteristik sinyal cacat yang terdeteksi untuk dilaporkan. 7. Lakukan penyetelan dan kalibrasi berkala menggunakan blok kalibrasi standar untuk menjaga akurasi.

FAQ Singkat

Q: Untuk aplikasi inspeksi las apa saja probe ini paling efektif? A: Probe ini sangat efektif untuk inspeksi las pada material berbutir kasar (coarse grain), material dengan atenuasi tinggi, dan las austenit (stainless steel), yang umum ditemui di industri berat, kilang minyak, dan pembangkit listrik.

Q: Apakah probe ini kompatibel dengan ultrasonic thickness gauge merk lain? A: Dengan konektor Lemo-00 (C5) yang merupakan standar industri, probe ini memiliki kompatibilitas luas. Namun, untuk kinerja optimal, disarankan digunakan dengan instrument Mitech atau instrument yang telah dikonfirmasi kompatibel. Konsultasikan dengan tim teknis kami.

Q: Bagaimana proses kalibrasi dan sertifikasi untuk probe ini? A: Setiap probe dari Mitech telah dikalibrasi menggunakan peralatan uji dan blok standar. Kami dapat menyediakan data gelombang gema dan grafik spektrum yang spesifik per unit, serta sertifikat amplitude curve sesuai permintaan untuk memenuhi kebutuhan traceability audit.

Q: Apakah tersedia opsi kustomisasi? A: Ya, CV Java Multi Mandiri sebagai distributor Mitech Indonesia dapat membantu mengoordinasikan solusi kustomisasi, seperti sudut beam, frekuensi, atau ukuran chip khusus, untuk memenuhi kebutuhan inspeksi yang unik dari pelanggan.

Q: Apa keunggulan chip material komposit (Composites – C) yang digunakan? A: Material komposit menawarkan kombinasi unggul antara impedansi akustik, faktor coupling, dan ketahanan, menghasilkan daya tembus yang lebih kuat, signal-to-noise ratio yang tinggi, serta ketahanan aus yang lebih baik dibandingkan material keramik tradisional, terutama pada aplikasi yang menantang.

Harga & Konsultasi

Untuk mendapatkan penawaran harga Mitech Angle Beam TR Probes yang kompetitif dan konsultasi teknis gratis mengenai aplikasinya dalam proses QC Anda, jangan ragu untuk menghubungi tim spesialis kami di CV Java Multi Mandiri. Kami siap membantu Anda memilih spesifikasi probe yang paling tepat, baik untuk kebutuhan standar maupun kustom. Dapatkan solusi alat uji dan ukur yang lebih mudah, pasti, dan terpercaya dengan menghubungi kami segera melalui WhatsApp atau email untuk diskusi lebih lanjut. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
