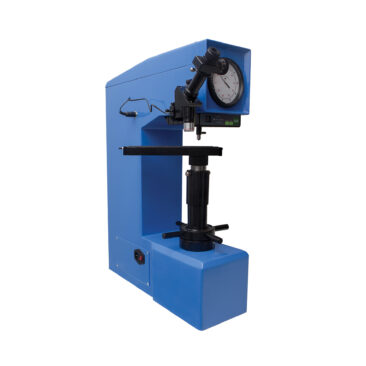

Brinell, Rockwell, Vickers Hardness tester NOVOTEST TS-BRV
Novotest TS-BRV: Hardness Tester 3-in-1 Brinell, Rockwell, Vickers dengan operasi otomatis. Solusi hemat biaya untuk pengujian kekerasan material logam yang presisi dan fleksibel di industri manufaktur, otomotif, dan laboratorium QC.
Dalam industri manufaktur logam, fabrikasi, dan pengecoran, akurasi pengujian kekerasan material bukan sekadar angka-ia adalah fondasi kualitas produk, jaminan keselamatan, dan kepatuhan terhadap standar internasional. Kesalahan pengukuran manual atau penggunaan alat yang terbatas dapat mengakibatkan cacat produk tersembunyi, kegagalan komponen di lapangan, hingga ketidaksesuaian sertifikasi material yang berujung pada kerugian finansial dan reputasi. Novotest TS-BRV hadir sebagai solusi revolusioner yang mengintegrasikan tiga metode pengujian utama-Brinell, Rockwell, dan Vickers-dalam satu perangkat dengan operasi otomatis penuh. Alat ini dirancang untuk memberikan stabilitas, efisiensi, dan keandalan pengukuran yang superior, meminimalkan human error dan memastikan konsistensi data yang dibutuhkan untuk proses quality control yang terpercaya.
Mengapa Novotest TS-BRV Penting
- Efisiensi Biaya & Ruang: Menggantikan kebutuhan akan tiga alat terpisah untuk Brinell, Rockwell, dan Vickers dalam satu investasi. Ideal untuk laboratorium dengan ruang terbatas atau bengkel yang membutuhkan fleksibilitas pengujian maksimal.
- Presisi & Akurasi Tinggi: Dilengkapi dengan sistem aplikasi gaya uji (test force) otomatis yang menghilangkan variasi tekanan manual. Mikroskop 20X dengan resolusi 0.005 mm dan backlight memastikan pembacaan indentasi dengan detail terkecil untuk hasil yang konsisten dan dapat diulang.
- Fleksibilitas Material Luas: Dengan 10 pengaturan gaya uji Brinell (62.5kgf hingga 3000kgf) dan rentang skala Rockwell yang lengkap, alat ini mampu menguji material mulai dari logam sangat lunak (seperti aluminium murni, timah) hingga baja yang telah dikeraskan dan ditemper, serta material berbutir kasar hasil pengecoran.
- Otomatisasi & Kemudahan Penggunaan: Proses pengujian yang sepenuhnya otomatis setelah tombol START ditekan-mulai dari aplikasi beban, dwell time yang dapat diatur (5-60 detik), pelepasan beban, hingga pembacaan hasil pada dial gauge besar-membuatnya intuitif bahkan untuk operator dengan pengalaman terbatas.
Novotest TS-BRV bukan sekadar alat ukur; ia adalah partner strategis dalam menjamin mutu. Bagi profesional di bidang quality control, inspeksi material, dan penelitian, alat ini memberikan kepercayaan diri bahwa setiap pengukuran dilakukan dengan metodologi yang benar, presisi tinggi, dan dokumentasi yang siap untuk audit. Integrasinya dengan PC via RS-232 dan printer built-in mengubah data mentah menjadi laporan uji yang formal dan terdokumentasi dengan rapi.
Teknologi/Metode
Novotest TS-BRV mengadopsi prinsip pengujian kekerasan statis dengan indentor yang ditekan secara vertikal ke permukaan material dengan gaya tertentu. Perbedaan utama dengan metode manual terletak pada sistem mekanik-elektronik yang mengotomasi seluruh siklus pengujian. Pengguna hanya perlu memilih skala (misalnya HRC untuk Rockwell), mengatur gaya uji dan waktu penahanan (dwell time), serta menempatkan indentor pada objek. Setelah START, aktuator internal akan menerapkan beban secara presisi sesuai preset, menahannya, lalu melepasnya. Nilai kekerasan langsung terbaca pada dial. Untuk Brinell, diameter indentasi diukur menggunakan mikroskop portabel berpresisi tinggi atau sistem kamera digital opsional yang terhubung ke software PC, yang kemudian menghitung nilai HBW secara otomatis, menghilangkan kesalahan pembacaan mata manusia.
Quality Control & Use Case
- QC Produksi Rutin: Pengujian sampel acak dari lini produksi komponen otomotif (crankshaft, gear) untuk memastikan kekerasan setelah heat treatment sesuai spesifikasi.
- Inspeksi Penerimaan Material: Memverifikasi sertifikat material (baja, paduan aluminium) dari supplier sebelum diproses lebih lanjut di bengkel fabrikasi.
- Analisis Laboratorium Material: Penelitian dan karakterisasi sifat mekanik material baru atau material failure analysis di institusi pendidikan dan R&D.
- Pengujian Objek Besar/Tetap: Berkat meja movable dan kapasitas objek hingga tinggi 220 mm (dapat ditingkatkan ke 500 mm) serta kedalaman 135 mm, alat dapat menguji bagian besar seperti cetakan, poros, atau struktur yang sulit dipindahkan ke laboratorium.
Dengan prosedur yang terstandarisasi dan otomatis, Novotest TS-BRV menjaga konsistensi mutu sepanjang waktu. Setiap pengukuran dapat dilacak dan didokumentasikan, mendukung kepatuhan terhadap standar kualitas seperti ISO, ASTM, atau JIS. Hal ini sangat krusial untuk industri yang memerlukan traceability data, seperti otomotif, aerospace, dan manufaktur komponen kritis, di mana deviasi kecil dalam kekerasan dapat berakibat fatal.
Fitur Unggulan
- 3 Metode dalam 1 Perangkat: Lakukan pengujian Brinell (HBW), Rockwell (HR), dan Vickers (HV) dengan satu alat utama, memberikan fleksibilitas tak tertandingi untuk berbagai aplikasi material.
- Operasi Otomatis Penuh: Minimalkan human error dengan siklus pengujian otomatis-aplikasi beban, dwell time, pelepasan, dan pembacaan-hanya dengan satu tombol START.
- 10 Gaya Uji Brinell yang Dapat Disesuaikan: Dari 62.5kgf hingga 3000kgf, mencakup semua skala HBW standar untuk material lunak hingga sangat keras.
- Mikroskop Portabel 20X dengan Backlight: Dilengkapi mikroskop presisi 0.005 mm untuk mengukur diameter indentasi Brinell/Vickers dengan jelas, dapat digunakan di atas meja atau secara terpisah.
- Konektivitas Data Lengkap: Output data ke PC via koneksi RS-232 untuk analisis dan penyimpanan, serta printer built-in untuk mencetak hasil langsung di lokasi.
- Sistem Kamera Digital Opsional: Tingkatkan kecepatan dan akurasi analisis indentasi dengan sistem kamera+software yang menghitung diameter dan nilai kekerasan secara otomatis di layar PC.
- Ruang Uji yang Luas dan Adaptif: Dukungan untuk objek hingga tinggi 220 mm (opsi 500 mm) dengan berbagai meja (datar, V-block) untuk menampung bentuk dan ukuran bagian yang beragam.
Pengguna Ideal
Novotest TS-BRV sangat cocok untuk teknisi dan supervisor Quality Control di industri manufaktur logam dan otomotif, insinyur material dan peneliti di laboratorium pengujian, staff pengecekan kualitas di foundry (pengecoran), serta dosen dan praktisi di bidang teknik mesin dan metalurgi. Alat ini juga menjadi pilihan tepat bagi konsultan inspeksi teknik yang membutuhkan perangkat portabel namun komprehensif untuk pekerjaan lapangan di berbagai lokasi proyek.
Cara Pakai Singkat
1. Persiapkan alat dengan menyalakan power dan memastikan indentor yang sesuai (bola baja untuk Brinell, intan untuk Rockwell/Vickers) telah terpasang. 2. Pilih skala pengujian yang diinginkan (mis., HRB, HBW 10/1000) pada panel kontrol dan atur nilai gaya uji serta dwell time. 3. Tempatkan sampel material pada meja uji yang sesuai (meja datar untuk permukaan rata, V-block untuk silinder). Gunakan bolt adjuster untuk menstabilkan posisi. 4. Turunkan indentor hingga menyentuh permukaan sampel dengan lembut. 5. Tekan tombol START. Alat akan secara otomatis menerapkan beban, menahannya, lalu melepasnya. 6. Baca nilai kekerasan langsung dari dial gauge besar (untuk Rockwell) atau ukur diameter indentasi dengan mikroskop untuk menghitung nilai Brinell/Vickers. 7. Catat hasil secara manual atau gunakan koneksi RS-232 untuk mengirim data ke PC/software untuk dokumentasi dan pembuatan laporan.
FAQ Singkat
Q: Seberapa akurat hasil pengukuran Novotest TS-BRV? A: Akurasi sangat tinggi, khusus untuk Brinell: <=125 HB: +/-3,0%; 125 < HBW <= 225: +/-2.5%; >225: +/-2.0%. Akurasi ini dicapai berkat sistem aplikasi gaya otomatis dan komponen berkualitas.
Q: Apakah alat ini perlu dikalibrasi secara berkala? A: Ya, seperti semua alat ukur presisi, kalibrasi berkala dianjurkan untuk mempertahankan akurasi. CV Java Multi Mandiri dapat memberikan informasi mengenai layanan kalibrasi dan penyediaan hardness test block untuk verifikasi internal.
Q: Bagaimana perawatannya? A: Perawatan relatif sederhana: menjaga kebersihan indentor dan meja uji, menyimpan di lingkungan kering, serta menghindari goncangan berlebihan. Manual operasi memberikan panduan lengkap.
Q: Dapatkah alat ini menguji material selain logam? A: Ya, selain berbagai logam dan paduannya, TS-BRV juga dapat digunakan untuk menguji material seperti plastik keras dan bakelit, sesuai dengan rentang gayanya.
Q: Apakah ada garansi dan dukungan purna jual? A: CV Java Multi Mandiri sebagai distributor resmi Novotest di Indonesia menyediakan garansi dan dukungan teknis purna jual, termasuk ketersediaan spare part seperti calibration anvil untuk sclerometer atau probe lainnya dari rangkaian produk Novotest.
Harga & Konsultasi
Untuk mendapatkan penawaran harga kompetitif Novotest TS-BRV yang disesuaikan dengan kebutuhan spesifik Anda, serta konsultasi teknis mengenai aplikasinya di industri Anda, jangan ragu untuk menghubungi tim spesialis kami. Sebagai distributor alat uji dan ukur terpercaya, CV Java Multi Mandiri siap membantu Anda menemukan solusi pengujian kekerasan yang paling efisien dan presisi. Hubungi kami segera via WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id untuk informasi detail spesifikasi, ketersediaan stok, dan penawaran harga terbaik hari ini. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| Data output |
|
|---|---|
| Dwell time | 2 – 60 s |
| Gross weight | ~ 85 kg |
| Indenter |
|
| Lense zoom | 2.5X, 5X |
| Max height of test object |
|
| Maximum depth of the test object | 165 mm |
| Measurement accuracy |
|
| Microscope zoom | 15X |
| Net weight | ~ 70 kg |
| Operating conditions |
|
| Package dimensions | 520 420 700 |
| Power supply | AC 220 V +/- 5%, 50-60 Hz |
| Scales and ranges |
|
| Test forces |
|
| Testing materials |
|
| Type | Mechanical electrical, analog |
- Easy operation and simple build brings comfort of use
- The presence of a wide variety of scales make the device applicable to a wide range of materials – from very soft to the hardened
- The special movable table allows measuring imprints without removal of the test object
- The built-in high-precision microscope with the internal and external backlight makes the analysis of imprints easy and comfortable
- 3-in-1 solution for hardness testing by 3 different methods – Rockwell, Brinell, and Vickers
- Special stand for the microscope, which significantly simplifies operating the device
- An electric actuator – the main test load is completely automated
- Allows user to maximize the efficiency of the using portable hardness testers. Using this device user can verificate standard hardness test blocks and calibrate portable hardness testers according to any of the most popular hardness scales.
- Rockwell conical diamond indenter with a 120 apex angle,
- Brinell: Hard alloy steel ball with a diameter of 1.5875, 2.5, and 5 mm
- Vickers: four-sided diamond pyramid (136 )
- Standard hardness test blocks HRA, HRB, HRC, HB, HV
- Optical microscope
- Weight
- Large testing table
- Medium testing table
- V-shaped testing table
- Movable testing platform
- Bolt adjuster
- Fuse
- Power cable
- CCD automatic camera image measuring system for Vickers hardness testers
- Digital camera measuring system for Brinell bench hardness testers
- Calibration certificate from an independent metrology agency
- Universal Hardness Tester NOVOTEST TS-BRV – 1 pc
- Rockwell conical diamond indenter with a 120 apex angle – 1 pc
- Vickers indenter (four-sided diamond pyramid indenter (136 ) – 1 pc
- Brinell indenter (1.5875, 2.5, and 5 mm) – 1 pc each
- Weight – 5 pcs
- Large testing table – 1 pc
- Medium testing table – 1 pc
- V-shaped testing table (D=40mm) – 1 pc
- Movable testing platform – 1 pc
- Rockwell Hardness Test Blocks:
- Brinell Hardness Test Block HB – 1 p
- Vickers Hardness Test Block HV – 1p
- Power cable – 1 pc
- Fuse – 2 pcs
- Operation manual
- Transportation box
Apa masalah umum di industri manufaktur logam yang diatasi oleh Novotest TS-BRV?
Masalah umum adalah ketidakakuratan dan ketidakkonsistenan hasil pengujian kekerasan akibat metode manual, penggunaan beberapa alat terpisah, dan human error. TS-BRV menyelesaikannya dengan otomatisasi penuh siklus pengujian dan integrasi 3 metode dalam satu alat, memastikan data yang presisi dan dapat diulang untuk keputusan QC yang lebih baik.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, operator perlu berganti alat dan prosedur untuk metode berbeda, yang memakan waktu. Dengan TS-BRV, satu alat menangani semuanya. Proses otomatis dari START hingga hasil juga jauh lebih cepat daripada pengujian manual, mengurangi waktu pengujian per sampel dan meminimalkan downtime produksi untuk inspeksi.
Bagaimana TS-BRV meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual rentan terhadap variasi tekanan, pembacaan mata, dan pencatatan. TS-BRV menghilangkan ini dengan aplikasi gaya yang dikontrol elektronik, pembacaan dial yang jelas, dan opsi pencatatan digital. Mikroskop presisi dan sistem kamera opsional memastikan pengukuran indentasi yang objektif dan konsisten.
Risiko kualitas atau kepatuhan apa yang bisa dikurangi dengan alat ini?
Alat ini mengurangi risiko produk gagal karena kekerasan di luar spesifikasi, ketidaksesuaian dengan sertifikasi material, dan kegagalan dalam audit kualitas karena dokumentasi yang tidak lengkap. Data yang terukur, terdokumentasi, dan dapat dilacak mendukung kepatuhan terhadap standar ISO, ASTM, atau persyaratan customer spesifik.
Bagaimana perusahaan mengimplementasikan TS-BRV dalam workflow yang ada?
Implementasinya mudah. Alat dapat ditempatkan di lab QC atau dekat lini produksi. Operator dilatih dengan prosedur singkat yang intuitif. Tim CV Java Multi Mandiri dapat mendukung dengan training, rekomendasi prosedur pengujian, dan integrasi dengan sistem dokumentasi yang ada melalui fitur ekspor data ke PC.
