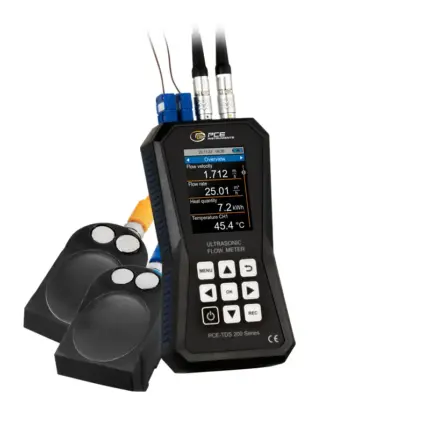

BTU Meter / Clamp on Heat meter PCE-TDS 200+ L-ICA incl. ISO Calibration Certificate
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA dengan Sertifikat Kalibrasi ISO dari PCE Instruments. Alat ukur aliran dan energi panas non-intrusif presisi tinggi (±0.5% reproducibility) untuk audit energi HVAC, manajemen utilitas, dan riset laboratorium. Dilengkapi memori 32 GB dan sertifikasi kalibrasi untuk hasil terpercaya.
Mengenal BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA: Alat Ukur Presisi untuk Pengujian Profesional
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA adalah alat ukur aliran (flow meter) dan energi panas (heat meter) berteknologi ultrasonik clamp-on yang dirancang untuk pengukuran presisi tinggi. Alat ini berfungsi untuk mengukur kecepatan aliran, laju aliran volumetrik, dan yang paling penting, menghitung jumlah energi panas (dalam BTU, kWh, dll.) yang ditransfer dalam suatu sistem pipa, seperti sistem pemanas, pendingin, atau proses industri. Produk ini sangat cocok untuk profesional di bidang HVAC, manajer fasilitas, engineer di pabrik pengolahan, serta peneliti dan teknisi laboratorium yang membutuhkan data akurat untuk audit energi, optimasi sistem, atau kegiatan riset dan analisa.
Kelebihan Utama BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA untuk Akurasi Pengukuran
- Pengukuran Non-Intrusif & Instalasi Mudah: Metode clamp-on memungkinkan pengukuran tanpa memotong atau menghentikan aliran dalam pipa. Dilengkapi bantuan instalasi grafis yang menampilkan kualitas sinyal dan jarak antar sensor secara real-time, memastikan pemasangan yang optimal untuk akurasi terbaik. Proses adjustment menjadi lebih cepat dan minim kesalahan.
- Presisi Tinggi dengan Sertifikasi Kalibrasi ISO: Menghadirkan reproducibility (keterulangan) sangat baik sebesar ±0.5% dari nilai ukur, dengan akurasi ±1.5% f.s. untuk pipa DN ≥50 dan ±3.5% f.s. untuk pipa lebih kecil. Setiap unit dilengkapi sertifikat kalibrasi ISO, memberikan jaminan traceability dan keandalan data untuk kepatuhan standar, pelaporan, dan kegiatan laboratorium.
- Kapasitas Penyimpanan Data Massal 32 GB: Memori internal berkapasitas sangat besar mampu menyimpan hingga 10 juta titik pengukuran. Fitur data logger yang canggih memungkinkan perekaman otomatis dengan interval yang dapat diatur dari 1 detik hingga 12 jam, ideal untuk monitoring jangka panjang, analisa tren, dan pencatatan bukti audit energi.
- Fungsi Pengukuran Panas (Heat/BTU) Terintegrasi: Dengan tambahan dua termokopel (tersedia dalam paket PCE-TDS 200+), alat ini dapat mengukur perbedaan suhu antara flow dan return. Berdasarkan data suhu dan kecepatan aliran, alat secara otomatis menghitung dan menampilkan jumlah energi panas, bahkan dapat menghitung estimasi biaya per unit panas secara real-time.
- Kompatibilitas Luas dan Tampilan User-Friendly: Dapat digunakan untuk semua media cairan dalam berbagai jenis pipa. Layar LC warna 2.8″ menampilkan semua parameter penting dengan jelas. Alat juga mendukung beragam unit pengukuran (m³, liter, gallon, dll.) untuk memenuhi kebutuhan global. Fitur alarm limit values memberikan peringatan jika nilai ukur melewati batas yang ditetapkan.
- Dukungan Software untuk Analisis Mendalam: Software opsional memungkinkan pembacaan data, konfigurasi alat dari komputer, serta live view. Data dapat dianalisis dalam bentuk tabel dan grafik, lalu diekspor ke format .csv untuk pengolahan lebih lanjut atau dibuatkan laporan PDF profesional, sangat mendukung kegiatan riset dan pelaporan.
- Sensor Khusus untuk Pipa Besar (Opsional PCE-TDS 200 L): Tersedia sensor besar khusus untuk rentang diameter pipa DN 300 hingga 6000 mm. Sensor ini dilengkapi magnet built-in untuk pemasangan mudah pada pipa besi dan pengikat kabel yang dapat dilepas, menjadikannya solusi ideal untuk utilitas dan plant industri skala besar.
Aplikasi Penggunaan BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA di Berbagai Industri
- Audit Energi & Manajemen Fasilitas Bangunan: Melakukan audit energi pada sistem HVAC (Heating, Ventilation, Air Conditioning) di gedung komersial, mall, atau hotel. Mengukur efisiensi boiler, chiller, dan heat exchanger untuk identifikasi potensi penghematan biaya operasional.
- Distribusi & Billing Konsumsi Panas (Heat Cost Allocation): Memonitor dan mendistribusikan biaya konsumsi panas secara akurat pada sistem district heating atau apartemen yang memiliki pemanas sentral, memastikan pembagian biaya yang adil dan transparan berdasarkan data pengukuran yang terpercaya.
- Optimasi Proses di Industri Pengolahan: Memantau aliran dan perpindahan panas pada proses industri seperti di pabrik kimia, makanan & minuman, atau farmasi. Membantu dalam kontrol kualitas proses, optimasi penggunaan energi, dan mengurangi downtime dengan deteksi dini ketidaknormalan aliran.
- Penelitian & Pengembangan di Laboratorium: Digunakan di laboratorium riset dan pengembangan (R&D) atau laboratorium kalibrasi sebagai alat ukur referensi. Sertifikasi kalibrasi ISO-nya sangat berharga untuk kegiatan penelitian yang membutuhkan data dengan akurasi dan traceability tertinggi, serta untuk kalibrasi alat ukur lain.
- Pemeliharaan & Troubleshooting Sistem Utilitas: Teknisi dan engineer dapat menggunakannya untuk inspeksi rutin, troubleshooting masalah aliran atau kinerja heat exchanger, serta verifikasi kinerja sistem setelah perbaikan atau upgrade, tanpa perlu mengganggu operasi produksi.
- Pendidikan & Pelatihan Teknik: Sebagai alat peraga dan praktikum yang excellent di perguruan tinggi teknik (mesin, kimia, energi) untuk mengajarkan konsep pengukuran aliran, perpindahan panas, dan efisiensi energi dengan alat berstandar industri.
- Monitoring Efisiensi Energi Terbarukan: Menerapkan pada sistem energi terbarukan seperti panas bumi atau solar thermal untuk memantau performa dan efisiensi konversi energi, memberikan data kuantitatif untuk evaluasi proyek.
Harga BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga kompetitif dan informasi spesifikasi detail dari BTU Meter / Heat Meter Clamp On PCE-TDS 200+ L-ICA dengan Sertifikat Kalibrasi ISO, segera hubungi tim spesialis kami di CV Java Multi Mandiri. Sebagai distributor resmi PCE Instruments yang berkomitmen menyediakan alat uji dan ukur terpercaya untuk industri, laboratorium, dan pendidikan di seluruh Indonesia, kami siap memberikan konsultasi teknis untuk memastikan produk ini sesuai dengan kebutuhan aplikasi Anda. Dapatkan solusi pengukuran yang lebih mudah, pasti, dan akurat bersama kami. Hubungi kami sekarang melalui WhatsApp di +62 896-2784-2222 atau kirim permintaan penawaran resmi ke email quotations@jvm.co.id. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
- Measuring range ±32 m/s
- USB-C interface for data transfer
- Optional software for analysing the measured values
- Reproducibility ±0.5 % of measured value
- Heat quantity measurement
- Data memory for 10 million measuring points
- individually adjustable alarm limits
ISO Calibration Certifikcate
| DN ≥50 mm | ±1.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| DN < | |||||||||||||||||||||||
| 50 mm | ±3.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| Reproducibility | ±0.5 % of measured value | PCE-TDS 200 L SENSOR | Sensor pair | Pipe diameter | DN 300 … 6000 mm | Dimension | 91 x 52 x 44 mm | Measuring method | Z, V, N, W | Medium | – water | – sea water | |||||||||||
| <td style="height | 23px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 23px ” valign=”top”>- oil | ||||||||||||||||||||||
| – crude oil | – methanol | – ethanol | – diesel | – petrol | – petroleum | – user defined | (manual input of the sound velocity from the medium) | All liquids with an impurity | < 5 % | Pipe material | – copper CU | – steel FE | – stainless steel VA | – aluminium AL | – brass ME | – cast iron CI | – iron FE | – nickel NI | – titanium TI | – zink ZI | |||
| <td style="height | 18px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 18px ” valign=”top”>- acrylic AC | ||||||||||||||||||||||
| – polyethylene PE | – polypropylene PP | – polyvinyl chloride PVC | – nylon NY | – user defined | |||||||||||||||||||
| <td style="height | 21px ” valign=”top”> | ||||||||||||||||||||||
|
<td style="height |
21px ” valign=”top”>(manual input of the transversal sound velocity | ||||||||||||||||||||||
| of the pipe material) | Inner pipe lining | – no lining | – user defined | – epoxy resin | – rubber | – mortar | – polystyrene PS | – polyethylene PE | – polytetrafluoroethylene PTFE | ||||||||||||||
| <td style="height | 24px ” valign=”top”> | ||||||||||||||||||||||
|
<td style="height |
24px ” valign=”top”>- polyurethane PU | ||||||||||||||||||||||
| – polypropylene PP | – user defined | (manual input of the longitudinal sound velocity | of the inner lining of the pipe) | Measurement parameters | flow velocity, volume flow and volume | Units (dimensions) | mm, in | Units (flow velocity) | m/s, ft/s | Units (volume flow) | m³, l, gal, igl, mgl, cf, bal, ib, ob | Time specification | seconds, minutes, hours, days | Units (volume) | Temperature measurement | Measuring range | Accuracy | ||||||
| Type B | 600 … 1800 °C | Type B: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type E | -100 … +900 °C | Type E: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type J | -100 … 1150 °C | Type J: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type K | -100 … +1370 °C | Type K: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type N | -100 … + 1150 °C | Type N: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type R | 0 … 1700 °C | Type R: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type S | 0 … 1500 °C | Type S: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type T | -100 … +400 °C | Type T: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Resolution | 0.1 | ||||||||||||||||||||||
| <td style="height | 21px | ||||||||||||||||||||||
| ” valign=”top”>Connectable thermocouples
<td style="height |
21px ” valign=”top”> B, E, J, K, N, R, S, T | ||||||||||||||||||||||
| Measuring parameters | flow rate, volume flow, volume, temperature, | Heat output and heat quantity | Units (temperature) | °C / °F | Units (heat quantity) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | Units (heat output) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h | Cost display | EUR, Pound, USD, Turkish Lira, Zloty, Yen | Further specifications | 2.8″ LCD | 2, 8“ LCD | Menu | metrisch / imperial | Menu languages | German, English, French, Spanish, | Italian, Dutch, Portuguese, Danish, Turkish, Polish, German | Turkish, Polish, Russian, Chinese, Japanese | Operating and storage conditions | |||
| Temperature | -20 … +65 °C | ||||||||||||||||||||||
| Humidity | 10 … 95 % r. h., non-condensing | ||||||||||||||||||||||
| Data logger | 32 GB memory capacity / 10 million measuring points | Unterface | USB (for online measurement, readout of the internal memory | memory and for recharging the battery) | Protection class | IP52 | Power supply Internal | ||||||||||||||||
| Internal | LiPo battery (3.7 V, 2500 mAh) | ||||||||||||||||||||||
| External | USB 5 VDC, 500 mA | ||||||||||||||||||||||
| Operating time | approx. 10 h | Dimensions | 165 x 85 x 32 mm | Weight | 255 g | ||||||||||||||||||
Apa masalah umum di industri HVAC dan utilitas yang dipecahkan oleh alat ini?
Masalah umumnya adalah kesulitan mengukur konsumsi energi panas (heating/cooling) secara akurat dan non-intrusif untuk keperluan billing, audit, atau optimasi. Metode konvensional seringkali membutuhkan pemutusan aliran atau instalasi sensor permanen yang mahal. PCE-TDS 200+ L-ICA menjadi solusi praktis dengan metode clamp-on yang mudah dipasang dan dilepas, memberikan data akurat tentang aliran dan energi panas tanpa mengganggu operasi sistem, sehingga memecahkan masalah ketidakakuratan pembagian biaya dan ketidakefisienan sistem yang tidak terdeteksi.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, inspeksi atau audit energi memerlukan persiapan kompleks, seperti mengosongkan sistem atau memasang sensor invasif yang memakan waktu dan menghentikan produksi. Dengan alat ini, pengukuran dapat dilakukan kapan saja pada pipa yang beroperasi. Fitur bantuan instalasi grafis mempercepat setup dan meminimalkan kesalahan, sementara data logger otomatis menghilangkan kebutuhan pencatatan manual. Hasilnya, waktu untuk troubleshooting, audit, atau verifikasi kinerja dipersingkat secara signifikan, mengurangi downtime operasional dan menghemat biaya tenaga kerja.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual atau alat ukur lama sering menghasilkan pembacaan yang bervariasi antar operator, rentan terhadap kesalahan penempatan sensor, dan membutuhkan kalibrasi ulang yang sering. PCE-TDS 200+ L-ICA menawarkan reproducibility ±0.5% yang sangat ketat, dipandu oleh instalasi aid visual untuk penempatan sensor yang optimal, dan dilengkapi sertifikat kalibrasi ISO yang menjamin akurasi tertelusur ke standar nasional/internasional. Ini menghilangkan variasi subjektif, memberikan konsistensi data yang tinggi untuk perbandingan dari waktu ke waktu dan antar lokasi yang berbeda.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan menggunakan produk ini?
Pengukuran energi yang tidak akurat dapat menyebabkan kesalahan billing, pelanggaran kontrak, atau ketidakpatuhan terhadap standar efisiensi energi. Dari sisi keselamatan, metode pengukuran invasif berisiko menyebabkan kebocoran. Alat ini mendukung kepatuhan dengan menyediakan data terkalibrasi dan terdokumentasi (laporan PDF/.csv) untuk audit eksternal. Secara keselamatan, metode non-intrusif menghilangkan risiko kebocoran cairan atau gas bertekanan saat pengukuran. Sertifikasi kalibrasi ISO juga memenuhi persyaratan sistem manajemen mutu (seperti ISO 9001) untuk peralatan pengujian.
Bagaimana perusahaan mengimplementasikan alat ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan menugaskan teknisi atau engineer yang bertanggung jawab atas energi atau pemeliharaan untuk menggunakan alat ini. Langkah praktisnya: 1) Identifikasi titik pengukuran kritis pada sistem HVAC atau proses. 2) Lakukan pengukuran baseline untuk mendapatkan data awal. 3) Jadwalkan pengukuran rutin atau continuous logging untuk monitoring. 4) Analisis data menggunakan software untuk identifikasi anomali atau tren. CV Java Multi Mandiri dapat mendukung dengan pelatihan operasional singkat, konsultasi teknis untuk menentukan titik ukur optimal, dan dukungan purna jual untuk memastikan Anda mendapatkan manfaat maksimal dari alat ini dalam alur kerja yang ada.
