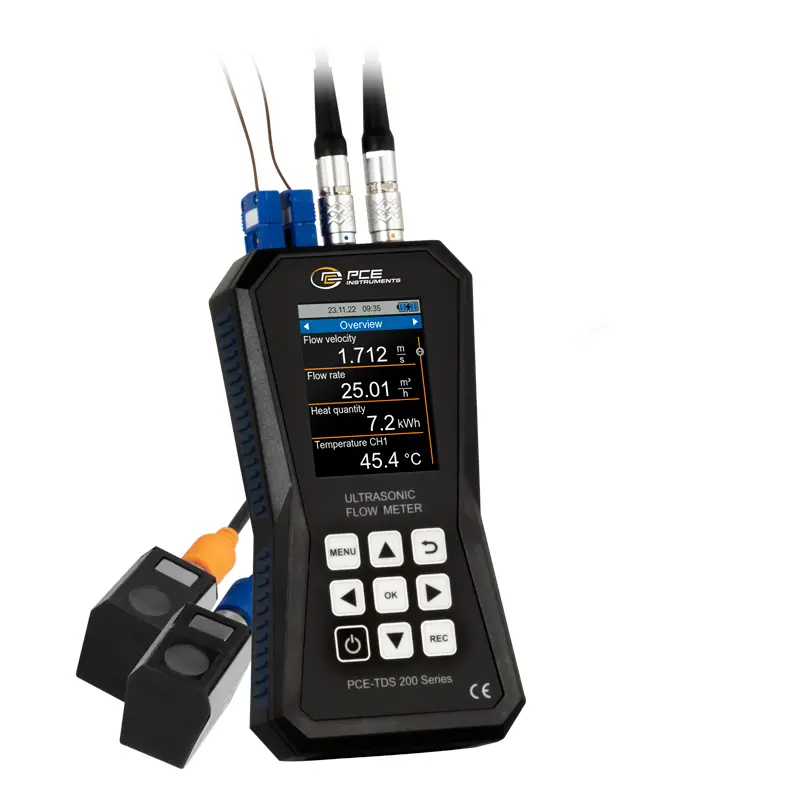

BTU Meter / Clamp on Heat meter PCE-TDS 200+ S
PCE-TDS 200+ S: BTU Meter / Clamp on Heat Meter dengan memori data 32 GB dan akurasi tinggi untuk pengukuran aliran & energi panas yang presisi. Solusi alat ukur profesional untuk audit energi HVAC, manajemen bangunan, dan industri proses. Instalasi mudah tanpa pemotongan pipa.
Mengenal PCE-TDS 200+ S: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-TDS 200+ S adalah BTU Meter atau Clamp on Heat Meter generasi terbaru yang menggunakan teknologi ultrasonik untuk mengukur kecepatan aliran, laju aliran volumetrik, dan energi panas (BTU) dalam sistem pipa tertutup. Alat ini merupakan perangkat pengujian profesional dengan memori internal besar 32 GB dan tingkat ketepatan yang sangat tinggi.
- Untuk apa? Alat ini dirancang untuk melakukan audit energi, monitoring konsumsi panas, dan analisis efisiensi sistem secara akurat dan non-invasif. Fungsinya mencakup pengukuran aliran untuk semua media cair, perhitungan biaya energi per unit, serta pencatatan data jangka panjang untuk keperluan penelitian dan pelaporan.
- Untuk siapa? PCE-TDS 200+ S sangat cocok untuk teknisi HVAC, konsultan manajemen energi, engineer di industri proses (kimia, makanan & minuman), petugas utilitas, serta staf laboratorium dan pendidikan yang membutuhkan alat ukur dengan tingkat kalibrasi dan reproduktibilitas terjamin.
Teknologi yang dipakai/Kelebihan dari PCE-TDS 200+ S
- Teknologi Ultrasonik Multi-Mode & Instalasi Mudah: Menggunakan metode pengukuran ultrasonik canggih (Z, V, N, W) yang dapat di-clamp pada pipa tanpa perlu pemotongan atau penghentian proses. Fitur instalasi bantu dengan tampilan grafis kualitas sinyal memastikan posisi sensor yang optimal untuk akurasi maksimal, sehingga penyetelan menjadi lebih cepat dan pasti.
- Akurasi dan Konsistensi Data Tinggi: Menawarkan rentang pengukuran kecepatan aliran ±32 m/s dengan akurasi hingga ±1.5% f.s. untuk pipa DN ≥50 dan reproduktibilitas ±0.5% dari nilai terukur. Ketepatan ini menjamin data yang konsisten untuk audit energi yang dapat dipertanggungjawabkan dan proses kalibrasi yang lebih jarang.
- Kapasitas Penyimpanan Data Besar & Fungsi Data Logger Canggih: Dilengkapi dengan memori internal 32 GB yang mampu menyimpan hingga 10 juta titik pengukuran. Fungsi data logger memungkinkan perekaman dengan interval yang dapat disesuaikan dari 1 detik hingga 12 jam, dilengkapi dengan pengaturan kondisi start dan stop, ideal untuk monitoring jangka panjang dan penelitian.
- Fungsi Pengukuran Panas (BTU) Terintegrasi: Dapat berfungsi sebagai heat meter yang lengkap dengan menambahkan dua termokopel (tersedia dalam paket PCE-TDS 200+). Berdasarkan perbedaan suhu antara flow dan return serta laju aliran yang diukur, alat ini secara otomatis menghitung jumlah energi panas (BTU/kWh) dan bahkan dapat menampilkan estimasi biaya secara real-time.
- Fleksibilitas Sensor dan Sertifikasi: Tersedia pilihan sensor, termasuk PCE-TDS 200 S untuk pipa kecil (DN 15…100 mm) yang tahan suhu ekstrem dari -30 hingga 160 °C. Untuk menjamin keakuratan, alat ini dapat dilengkapi dengan sertifikat kalibrasi ISO atau DAkkS (opsional), sebuah keharusan untuk alat ukur di laboratorium dan aplikasi yang memerlukan standar ketat.
- Software Analisis dan Tampilan yang User-Friendly: Dilengkapi dengan software opsional untuk membaca data, melakukan analisis dalam bentuk tabel dan grafik, mengekspor ke format .csv, serta membuat laporan PDF. Tampilan LCD warna 2.8″ yang mudah dibaca dan navigasi yang intuitif mendukung penggunaan di lapangan.
- Kemampuan untuk Berbagai Media dan Aplikasi: Dapat mengukur aliran untuk semua media cair, menampilkan nilai dalam berbagai unit (m³, l, gal, dll.), dan dilengkapi fitur alarm limit values untuk memperingatkan pengguna jika pengukuran melampaui batas yang ditentukan.
Aplikasi Penggunaan PCE-TDS 200+ S di Berbagai Industri
- HVAC dan Manajemen Energi Bangunan: Melakukan audit energi dan verifikasi efisiensi pada sistem pemanas, pendingin, dan chilled water. Memonitor konsumsi panas secara real-time di gedung perkantoran, mall, atau hotel untuk optimalisasi biaya operasional.
- Industri Proses (Kimia, Makanan & Minuman): Mengukur aliran dan energi panas dalam proses produksi, seperti pasteurisasi, sterilisasi, atau sistem heat exchanger. Memastikan kontrol proses yang tepat untuk menjaga kualitas produk dan efisiensi energi.
- Utilitas dan District Heating: Memverifikasi distribusi dan konsumsi energi panas dari pembangkit ke pelanggan akhir. Alat ini menjadi detektor yang handal untuk mengidentifikasi kebocoran atau ketidakseimbangan dalam jaringan perpipaan.
- Laboratorium dan Lembaga Penelitian: Digunakan sebagai alat ukur referensi dalam proyek penelitian yang membutuhkan data pengukuran aliran dan panas yang presisi dan terdokumentasi dengan baik, didukung oleh sertifikat kalibrasi yang diakui.
- Pendidikan dan Pelatihan Teknik: Sebagai alat peraga untuk mempelajari prinsip pengukuran aliran ultrasonik, manajemen energi, dan kalibrasi peralatan di institusi pendidikan vokasi dan teknik.
- Industri Manufaktur: Memonitor sistem pendingin pada mesin-mesin produksi atau mengukur efisiensi sistem boiler, membantu dalam perawatan preventif dan pengurangan downtime.
- Konsultan Lingkungan dan Energi: Menyediakan data yang akurat dan dapat diverifikasi untuk laporan efisiensi energi, sertifikasi bangunan hijau, atau studi kelayakan.
- Service dan Maintenance Kontraktor Mekanikal: Menjadi alat andalan untuk troubleshooting sistem HVAC, menyeimbangkan aliran (hydronic balancing), dan memverifikasi kinerja setelah perbaikan atau instalasi baru.
Harga PCE-TDS 200+ S & Konsultasi Pembelian Resmi
Dapatkan solusi pengukuran energi yang presisi dan andal dengan PCE-TDS 200+ S dari distributor resmi terpercaya. Kami di +62 896-2784-2222 atau melalui halaman contact us di website kami. Kami siap membantu Anda menemukan alat ukur yang tepat untuk kebutuhan industri, laboratorium, dan pendidikan Anda di seluruh Indonesia.
Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Measuring range ±32 m/s
- USB-C interface for data transfer
- Optional software for analysing the measured values
- Reproducibility ±0.5 % of measured value
- Heat quantity measurement
- Data memory for 10 million measuring points
- individually adjustable alarm limits
- optionally with ISO or DAkkS calibration certificate
- 1 x Ultrasonic flow meter PCE-TDS 200+ S
- 2 x Temperature sensor TF-RA330
- 1 x Flow sensor PCE-TDS 200 S SENSOR (pair)
- 2 x 5 m connection cable
- 2 x detachable cable ties
- 1 x power supply unit
- 1 x USB-C cable
- 1 x ultrasonic contact gel
- 1 x PCE measuring tape
- 1 x plastic case
- 1 x instruction manual
| Flow measurement | |
|---|---|
| Measuring range | ±32 m/s |
| Accuracy | 0,001 m/s |
| Reproducibility | ±0.5 % of measured value |
| PCE-TDS 200 S SENSOR | Sensor pair |
| Pipe diameter | DN 15 … 100 / 20 … 108 mm |
| Temperature resistance | -30 … 160 °C |
| Dimension | 45 x 30 x 30 mm |
| Measuring method | Z, V, N, W |
| Medium | – water |
| All liquids with an impurity | <5 % |
| Pipe material | – copper CU |
| Inner pipe lining | – no lining |
| Measurement parameters | flow velocity, volume flow and volume |
| Units (dimensions) | mm, in |
| Units (flow velocity) | m/s, ft/s |
| Units (volume flow) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Time specification | seconds, minutes, hours, days |
| Units (volume) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Temperature measurement | |
| Measuring range | Accuracy |
| Type B: 600 … 1800 °C | Type B: ±(0.5 % + 3 °C) |
| Type E: -100 … +900 °C | Type E: ±(0.4 % + 1 °C) |
| Type J: -100 … 1150 °C | Type J: ±(0.4 % + 1 °C) |
| Type K: -100 … +1370 °C | Type K: ±(0.4 % + 1 °C) |
| Type N: -100 … + 1150 °C | Type N: ±(0.4 % + 1 °C) |
| Type R: 0 … 1700 °C | Type R: ±(0.5 % + 3 °C) |
| Type S: 0 … 1500 °C | Type S: ±(0.5 % + 3 °C) |
| Type T: -100 … +400 °C | Type T: ±(0.4 % + 1 °C) |
| Resolution | 0.1 °C |
| Connectable thermocouples | B, E ,J ,K ,N ,R ,S ,T |
| Measuring parameters | flow rate, volume flow, volume, temperature, |
| Units (temperature) | °C / °F |
| Units (heat quantity) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu |
| Units (heat output) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h |
| Cost display | EUR, Pound, USD, Turkish Lira, Zloty, Yen |
| Further specifications | |
| 2.8″ LCD | 2,8“ LCD |
| Menu | metrisch / imperial |
| Menu languages | German, English, French, Spanish, |
| Operating and storage conditions | Temperature: -20 … +65 °C |
| Data logger | 32 GB memory capacity / 10 million measuring points |
| Unterface | USB (for online measurement, readout of the internal memory |
| Protection class | IP52 |
| Power supply Internal | Internal: LiPo battery (3.7 V, 2500 mAh) |
| Operating time | approx. 10 h |
| Dimensions | 165 x 85 x 32 mm |
| Weight | 255 g |
Apa masalah umum di industri HVAC yang dipecahkan oleh PCE-TDS 200+ S?
Masalah umumnya adalah ketidakmampuan mengukur konsumsi energi panas secara akurat dan real-time tanpa mengganggu operasional sistem. Metode manual seringkali tidak praktis dan kurang presisi. PCE-TDS 200+ S menjadi solusi dengan teknologi clamp-on yang memungkinkan instalasi cepat di pipa existing, memberikan data akurat tentang aliran dan perbedaan suhu, sehingga efisiensi sistem boiler, chiller, atau jaringan pemanas distrik dapat dianalisa dan dioptimalkan tanpa downtime.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, pengukuran aliran sering memerlukan pemotongan pipa atau instalasi sensor permanen yang menghentikan proses. Dengan PCE-TDS 200+ S, pengukuran dapat dilakukan secara instan dengan menjepitkan sensor di luar pipa. Fungsi data logger dan alarm juga memungkinkan monitoring berkelanjutan, sehingga masalah seperti penurunan efisiensi atau kebocoran dapat dideteksi lebih dini, mencegah kerusakan besar dan downtime yang lebih lama. Audit energi yang biasanya memakan waktu mingguan kini dapat diselesaikan lebih cepat.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual atau alat ukur konvensional sering bergantung pada pembacaan instan yang rentan human error dan kurang merepresentasikan kondisi rata-rata. PCE-TDS 200+ S menawarkan akurasi terkalibrasi, reproduktibilitas tinggi (±0.5%), dan kemampuan merekam data secara otomatis dalam jangka panjang. Data yang tersimpan di memori 32 GB ini konsisten dan dapat dianalisis ulang, menghilangkan ketergantungan pada catatan manual dan mengurangi kebutuhan untuk pengukuran ulang atau kalibrasi yang terlalu sering.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan menggunakan produk ini?
Pengukuran energi yang tidak akurat dapat menyebabkan kesalahan faktur, inefisiensi operasional, dan ketidakpatuhan terhadap standar manajemen energi seperti ISO 50001. Alat ini, terutama dengan opsi sertifikat kalibrasi ISO/DakkS, menyediakan bukti pengukuran yang dapat dilacak (traceable) dan diakui secara internasional. Ini mengurangi risiko sengketa komersial, membantu dalam sertifikasi bangunan hijau, dan memastikan proses industri berjalan dalam parameter yang aman dan terkontrol.
Bagaimana perusahaan dapat mengimplementasikan produk ini dalam workflow yang ada?
Implementasi bisa dimulai dengan melibatkan tim engineering atau maintenance untuk mengidentifikasi titik pengukuran kritis. PCE-TDS 200+ S dapat dioperasikan oleh teknisi setelah pelatihan singkat berkat antarmukanya yang user-friendly. Untuk integrasi yang optimal, konsultasikan dengan ahli kami di CV Java Multi Mandiri. Kami dapat memberikan rekomendasi aplikasi, pelatihan operasional, dan dukungan teknis untuk memastikan alat ini menjadi solusi berkelanjutan dalam strategi monitoring energi dan efisiensi proses perusahaan Anda.
