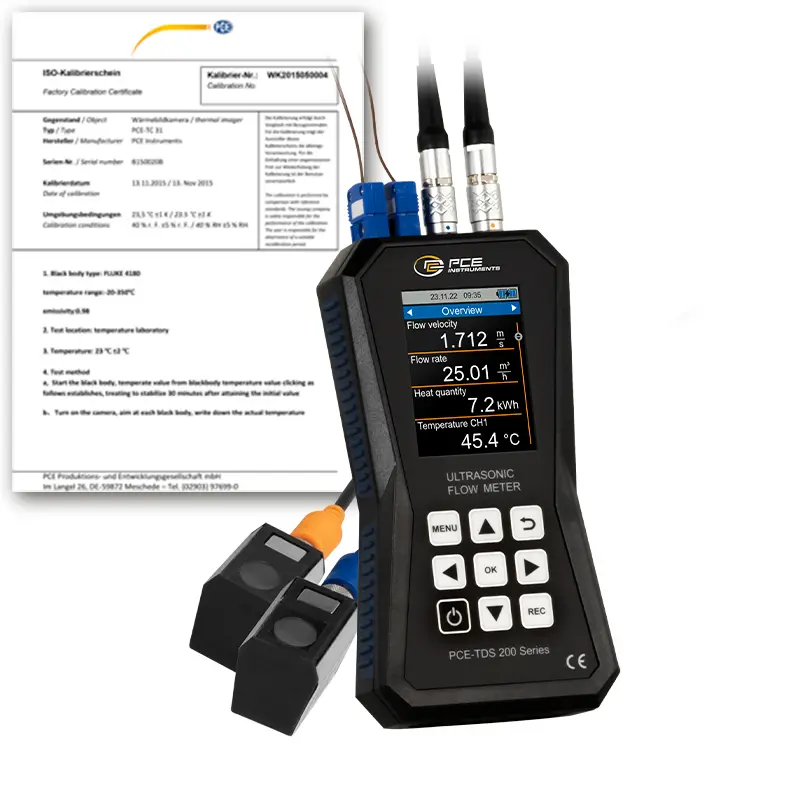

BTU Meter / Clamp on Heat meter PCE-TDS 200+ S-ICA incl. ISO-Calibration Certificate
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA dari PCE Instruments. Alat ukur aliran panas non-invasif dengan Kalibrasi ISO, memori 32 GB, dan akurasi tinggi untuk audit energi HVAC & proses industri. Solusi lengkap untuk pengukuran yang pasti dan terpercaya.
Mengenal BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA: Alat Ukur Presisi untuk Pengujian Profesional
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA adalah alat ukur aliran panas (heat meter) dan aliran fluida yang canggih dengan metode clamp-on non-invasif. Alat ini dirancang untuk mengukur kecepatan aliran, laju aliran volumetrik, dan yang terpenting, besaran perpindahan panas (dalam BTU, kWh, dll.) dalam sistem pipa tertutup tanpa perlu memotong atau menghentikan operasi. Penggunaannya sangat luas untuk melakukan audit energi, memverifikasi efisiensi sistem, dan memantau konsumsi panas secara real-time. Alat ini merupakan solusi ideal bagi profesional di bidang HVAC (Heating, Ventilation, and Air Conditioning), manajer fasilitas, auditor energi, serta teknisi dan peneliti di berbagai industri proses yang membutuhkan data pengukuran yang akurat dan dapat dilacak (traceable).
Kelebihan Utama BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA untuk Akurasi Pengukuran
- Pengukuran Non-Invasif & Instalasi Mudah: Metode clamp-on memungkinkan pengukuran langsung di permukaan pipa eksternal. Dilengkapi dengan alat bantu instalasi grafis yang memandu penempatan sensor untuk kualitas sinyal optimal dan jarak yang tepat, sehingga mengurangi kesalahan instalasi dan waktu setup. Sensor dengan magnet dan pengikat kabel memastikan pemasangan yang kuat dan cepat pada berbagai material pipa.
- Akurasi Tinggi dengan Sertifikasi Kalibrasi ISO: Menghadirkan keandalan data yang dibutuhkan untuk riset, audit, dan kepatuhan. Akurasi pengukuran kecepatan mencapai ±1.5% untuk pipa DN ≥50 mm dan ±3.5% untuk pipa lebih kecil, dengan reproduktibilitas ±0.5%. Setiap unit dilengkapi Sertifikat Kalibrasi ISO, menjamin traceability pengukuran ke standar nasional/internasional dan mendukung kebutuhan laboratorium serta quality control.
- Kapasitas Penyimpanan Data Besar & Fungsi Data Logger Canggih: Memori internal 32 GB yang sangat besar mampu menyimpan hingga 10 juta titik data. Fungsi data logger yang fleksibel memungkinkan perekaman otomatis dengan interval yang dapat diatur dari 1 detik hingga 12 jam, serta pengaturan kondisi start/stop, ideal untuk pemantauan jangka panjang dan analisa tren.
- Analisis Data Komprehensif dengan Software Optional: Data yang terekam dapat diunduh dan dianalisis secara mendalam melalui software khusus. Data dapat ditampilkan dalam bentuk tabel dan grafik, diekspor ke format .csv untuk pengolahan lebih lanjut, atau dibuatkan laporan PDF profesional. Software juga memungkinkan konfigurasi alat dan live view data.
- Pengukuran Panas Langsung & Multi-Fungsi: Dengan tambahan dua termokopel (tersedia dalam paket PCE-TDS 200+), alat ini secara langsung menghitung dan menampilkan laju perpindahan panas (heat flow rate) dan total energi (dalam BTU, kWh, GJ, dll.) berdasarkan perbedaan suhu antara aliran masuk dan kembali. Fitur perhitungan biaya energi per unit juga tersedia, memberikan insight finansial langsung dari pengukuran.
- Tampilan Jelas & Unit Pengukuran Luas: Layar LC warna 2.8″ memastikan pembacaan data yang mudah bahkan di kondisi lapangan. Alat ini mendukung beragam satuan pengukuran untuk volume (m³, liter, gallon) dan aliran, memberikan fleksibilitas untuk berbagai standar dan kebutuhan pelaporan.
- Kokoh dan Serbaguna untuk Berbagai Media: Sensor dirancang tahan terhadap rentang suhu operasi yang luas (-30 hingga 160 °C) dan cocok untuk mengukur semua media cair dalam pipa tertutup, termasuk air, glikol (antifreeze), dan oli. Fitur alarm untuk nilai batas memberikan peringatan dini jika parameter yang diukur melampaui setpoint yang ditentukan.
Aplikasi Penggunaan BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA di Berbagai Industri
- Audit Energi & Konservasi di Gedung Komersial dan Industri: Mengukur efisiensi aktual sistem pemanas (boiler) dan pendingin (chiller), memvalidasi penghematan energi setelah retrofit, serta melakukan pembagian biaya (cost allocation) untuk tenant secara akurat berdasarkan konsumsi panas sebenarnya.
- Optimasi Sistem HVAC (Heating, Ventilation, and Air Conditioning): Menyeimbangkan aliran (hydronic balancing) pada jaringan pipa pemanas atau chilled water, mendiagnosis masalah seperti aliran terhambat atau pompa yang tidak efisien, dan memverifikasi kinerja heat exchanger.
- Monitoring Proses dalam Industri Kimia, Makanan & Minuman: Memantau aliran dan perpindahan panas pada proses pemanasan, pendinginan, atau pasteurisasi untuk menjamin konsistensi produk dan efisiensi energi. Cocok untuk analisa proses di laboratorium pilot plant atau skala produksi.
- Inspeksi dan Maintenance Preventif di Fasilitas Produksi: Mendeteksi dini penurunan performa sistem perpindahan panas, kebocoran panas, atau penyumbatan parsial pada pipa tanpa perlu mengganggu operasi produksi, sehingga mengurangi downtime.
- Penelitian dan Pengembangan (R&D) serta Pendidikan: Digunakan di institusi pendidikan teknik dan pusat riset untuk mempelajari termodinamika, perpindahan panas, dan efisiensi sistem. Akurasi dan traceability data yang tinggi mendukung validasi eksperimen dan proyek akademik.
- Verifikasi Kinerja Sistem Energi Terbarukan: Memonitor performa dan efisiensi sistem panas bumi (geothermal), solar thermal, atau heat recovery units dalam aplikasi industri dan komersial.
- Quality Control dan Assurance: Memastikan proses yang bergantung pada parameter panas (seperti sterilisasi atau curing) berjalan dalam spesifikasi yang ditentukan, mendukung sistem manajemen mutu dan kepatuhan terhadap standar.
Harga BTU Meter / Heat Meter Clamp On PCE-TDS 200+ S-ICA & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga yang kompetitif dan informasi detail mengenai spesifikasi teknis lengkap dari BTU Meter PCE-TDS 200+ S-ICA, Anda dapat menghubungi tim ahli kami di CV Java Multi Mandiri. Sebagai distributor resmi PCE Instruments yang berkomitmen untuk menjadikan alat ukur lebih mudah, pasti, dan terpercaya, kami siap memberikan konsultasi teknis untuk memastikan produk ini sesuai dengan kebutuhan aplikasi spesifik Anda, baik untuk keperluan industri, Laboratorium, maupun Pendidikan. Jangan ragu untuk melakukan konsultasi pembelian dengan menghubungi kami via WhatsApp di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id. Kami melayani pengiriman ke seluruh Indonesia. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
- Measuring range ±32 m/s
- USB-C interface for data transfer
- Optional software for analysing the measured values
- Reproducibility ±0.5 % of measured value
- Heat quantity measurement
- Data memory for 10 million measuring points
- individually adjustable alarm limits
ISO-Calibration Certificate
| DN ≥50 mm | ±1.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| DN < | |||||||||||||||||||||||
| 50 mm | ±3.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| Reproducibility | ±0.5 % of measured value | PCE-TDS 200 S SENSOR | Sensor pair | Pipe diameter | DN 15 … 100 / 20 … 108 mm | Temperature resistance | -30 … 160 °C | Dimension | 45 x 30 x 30 mm | Measuring method | Z, V, N, W | Medium | – water | – sea water | |||||||||
| <td style="height | 23px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 23px ” valign=”top”>- oil | ||||||||||||||||||||||
| – crude oil | – methanol | – ethanol | – diesel | – petrol | – petroleum | – user defined | (manual input of the sound velocity from the medium) | All liquids with an impurity | < 5 % | Pipe material | – copper CU | – steel FE | – stainless steel VA | – aluminium AL | – brass ME | – cast iron CI | – iron FE | – nickel NI | – titanium TI | – zink ZI | |||
| <td style="height | 18px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 18px ” valign=”top”>- acrylic AC | ||||||||||||||||||||||
| – polyethylene PE | – polypropylene PP | – polyvinyl chloride PVC | – nylon NY | – user defined | |||||||||||||||||||
| <td style="height | 21px ” valign=”top”> | ||||||||||||||||||||||
|
<td style="height |
21px ” valign=”top”>(manual input of the transversal sound velocity | ||||||||||||||||||||||
| of the pipe material) | Inner pipe lining | – no lining | – user defined | – epoxy resin | – rubber | – mortar | – polystyrene PS | – polyethylene PE | – polytetrafluoroethylene PTFE | ||||||||||||||
| <td style="height | 24px ” valign=”top”> | ||||||||||||||||||||||
|
<td style="height |
24px ” valign=”top”>- polyurethane PU | ||||||||||||||||||||||
| – polypropylene PP | – user defined | (manual input of the longitudinal sound velocity | of the inner lining of the pipe) | Measurement parameters | flow velocity, volume flow and volume | Units (dimensions) | mm, in | Units (flow velocity) | m/s, ft/s | Units (volume flow) | m³, l, gal, igl, mgl, cf, bal, ib, ob | Time specification | seconds, minutes, hours, days | Units (volume) | Temperature measurement | Measuring range | Accuracy | ||||||
| Type B | 600 … 1800 °C | Type B: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type E | -100 … +900 °C | Type E: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type J | -100 … 1150 °C | Type J: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type K | -100 … +1370 °C | Type K: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type N | -100 … + 1150 °C | Type N: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type R | 0 … 1700 °C | Type R: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type S | 0 … 1500 °C | Type S: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type T | -100 … +400 °C | Type T: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Resolution | 0.1 | ||||||||||||||||||||||
| <td style="height | 21px | ||||||||||||||||||||||
| ” valign=”top”>Connectable thermocouples
<td style="height |
21px ” valign=”top”> B, E, J, K, N, R, S, T | ||||||||||||||||||||||
| Measuring parameters | flow rate, volume flow, volume, temperature, | Heat output and heat quantity | Units (temperature) | °C / °F | Units (heat quantity) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | Units (heat output) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h | Cost display | EUR, Pound, USD, Turkish Lira, Zloty, Yen | Further specifications | 2.8″ LCD | 2, 8“ LCD | Menu | metrisch / imperial | Menu languages | German, English, French, Spanish, | Italian, Dutch, Portuguese, Danish, Turkish, Polish, German | Turkish, Polish, Russian, Chinese, Japanese | Operating and storage conditions | |||
| Temperature | -20 … +65 °C | ||||||||||||||||||||||
| Humidity | 10 … 95 % r. h., non-condensing | ||||||||||||||||||||||
| Data logger | 32 GB memory capacity / 10 million measuring points | Unterface | USB (for online measurement, readout of the internal memory | memory and for recharging the battery) | Protection class | IP52 | Power supply Internal | ||||||||||||||||
| Internal | LiPo battery (3.7 V, 2500 mAh) | ||||||||||||||||||||||
| External | USB 5 VDC, 500 mA | ||||||||||||||||||||||
| Operating time | approx. 10 h | Dimensions | 165 x 85 x 32 mm | Weight | 255 g | ||||||||||||||||||
Apa masalah umum di industri HVAC dan manajemen energi yang diatasi alat ini?
Masalah umumnya adalah ketidakmampuan mengukur konsumsi panas aktual dan efisiensi sistem secara real-time tanpa menghentikan operasi. Metode konvensional seringkali invasif, memakan waktu, dan kurang akurat. BTU Meter Clamp On PCE-TDS 200+ menjadi solusi praktis dengan pengukuran non-invasif yang memberikan data akurat dan langsung tentang aliran dan perpindahan panas, memungkinkan identifikasi pemborosan energi dan ketidakseimbangan sistem dengan cepat.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, inspeksi atau audit sistem pipa sering memerlukan penghentian aliran dan pemasangan sensor inline yang rumit, menyebabkan downtime produksi yang lama. Dengan teknologi clamp-on, pengukuran dapat dilakukan saat sistem beroperasi penuh. Instalasi yang cepat (dibantu panduan grafis) dan kemampuan logging data otomatis menghemat waktu lapangan secara signifikan, mengubah proses inspeksi yang sebelumnya memakan hari menjadi hanya hitungan jam.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual atau alat ukur sederhana rentan terhadap variasi pembacaan antar operator dan kurangnya kalibrasi rutin. PCE-TDS 200+ menawarkan akurasi terukur dengan sertifikat kalibrasi ISO, memastikan data dapat dilacak ke standar internasional. Reproduktibilitas ±0.5% dan penyimpanan data digital menghilangkan kesalahan pencatatan manual, menghasilkan data yang konsisten dan dapat dipercaya untuk pengambilan keputusan dan kepatuhan regulasi.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?
Alat ini membantu mengurangi risiko ketidakpatuhan terhadap standar efisiensi energi dan kesalahan dalam pembagian biaya operasional gedung. Dalam proses industri, pengukuran panas yang tidak akurat dapat menyebabkan produk cacat atau konsumsi energi berlebihan. Dengan data yang terukur dan terdokumentasi (lengkap dengan sertifikat kalibrasi), perusahaan dapat membuktikan kepatuhan, meminimalkan risiko sengketa biaya, dan menjalankan proses produksi dalam parameter yang terkendali dan aman.
Bagaimana perusahaan mengimplementasikan alat ini dalam workflow yang ada?
Implementasi dapat dimulai dengan melibatkan tim maintenance, engineering, atau energi. Alat ini dioperasikan oleh teknisi terlatih untuk audit rutin atau proyek khusus. CV Java Multi Mandiri dapat mendukung dengan pelatihan operasional dasar dan konsultasi teknis untuk mengintegrasikan data hasil pengukuran ke dalam sistem pelaporan perusahaan. Kami merekomendasikan memulai dengan proyek percontohan di satu sistem kritis untuk membuktikan nilainya sebelum diterapkan lebih luas.
