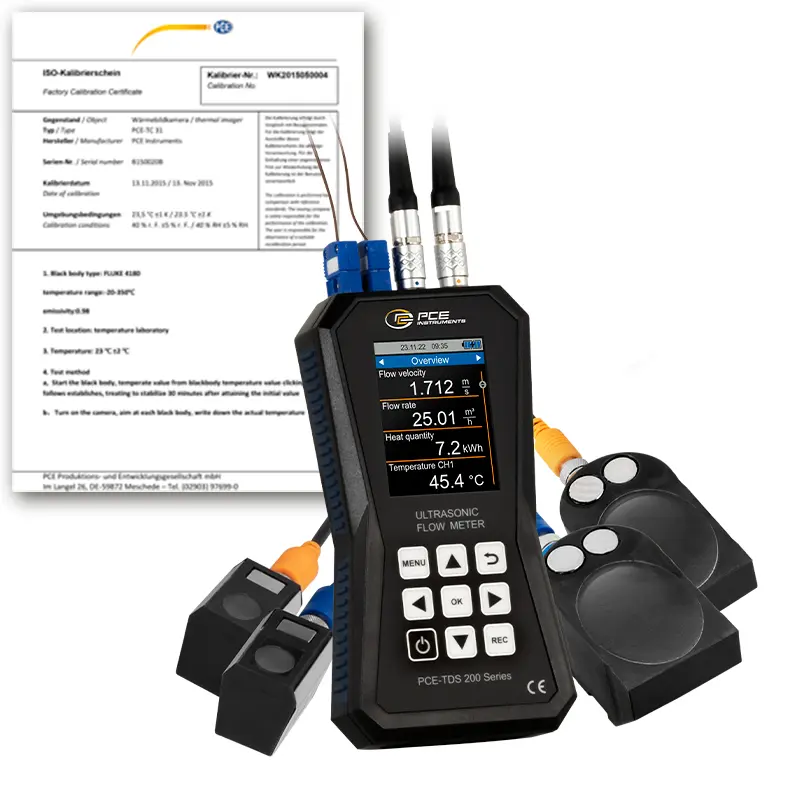

BTU Meter / Clamp on Heat meter PCE-TDS 200+ SL-ICA incl. ISO Calibration Certificate
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA dari PCE Instruments. Alat ukur aliran dan energi panas non-intrusif dengan akurasi tinggi (±0.5% reproducibility), memori 32 GB, sertifikat kalibrasi ISO. Solusi tepat untuk audit energi HVAC, monitoring proses industri, dan riset laboratorium.
Mengenal BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA: Alat Ukur Presisi untuk Pengujian Profesional
BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA adalah alat ukur canggih yang dirancang untuk mengukur aliran, volume, dan perpindahan energi panas (BTU) dalam sistem pipa tertutup. Alat ini menggunakan metode pengukuran ultrasonik clamp-on yang non-intrusif, sehingga tidak memerlukan pemotongan atau modifikasi pada pipa yang sedang beroperasi. Dengan teknologi ini, alat ini mampu memberikan data yang akurat dan dapat direproduksi untuk analisis mendalam. Alat ini dilengkapi dengan sertifikat kalibrasi ISO, menjamin keandalan setiap hasil pengukuran yang dilakukan, sehingga cocok untuk aplikasi yang membutuhkan standar tinggi dan kemampuan traceability.
Alat ini digunakan untuk melakukan audit energi, memonitor efisiensi sistem pemanas atau pendingin (HVAC), serta mengukur performa perpindahan panas dalam berbagai proses industri. Fungsinya mencakup pengukuran kecepatan aliran (hingga ±32 m/s), volume flow, akumulasi volume, dan yang paling penting, perhitungan energi panas berdasarkan perbedaan suhu antara flow dan return. Kemampuannya untuk menghitung biaya per unit energi panas secara real-time menjadikannya alat yang sangat berharga untuk manajemen biaya operasional.
Produk ini ditujukan untuk profesional di bidang HVAC, manajer fasilitas gedung, engineer di industri manufaktur dan proses, auditor energi, serta peneliti dan teknisi di laboratorium. Bagi CV Java Multi Mandiri, alat ini merepresentasikan komitmen dalam menyediakan alat uji dan ukur yang membuat pekerjaan di industri, laboratorium, dan pendidikan menjadi lebih mudah, pasti, dan terpercaya.
Kelebihan Utama BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA untuk Akurasi Pengukuran
- Akurasi dan Keterulangan Tinggi: Menghasilkan data yang sangat konsisten dengan reproducibility ±0.5% dari nilai ukur. Akurasi pengukuran aliran mencapai ±1.5% f.s. untuk pipa DN ≥50 dan ±3.5% f.s. untuk pipa lebih kecil, menjamin keputusan teknis dan finansial yang didasarkan pada data yang andal.
- Instalasi Non-Intrusif dan Cepat: Metode clamp-on memungkinkan instalasi sensor tanpa menghentikan operasi sistem atau memotong pipa. Dilengkapi dengan bantuan instalasi grafis pada layar yang memandu penempatan sensor untuk kualitas sinyal optimal dan jarak yang tepat, menghemat waktu dan biaya downtime.
- Kapasitas Penyimpanan Data Besar: Memori internal 32 GB yang masif dapat menyimpan hingga 10 juta titik pengukuran. Data logger yang fleksibel memungkinkan perekaman dengan interval mulai dari 1 detik hingga 12 jam, ideal untuk analisis tren jangka panjang, pelaporan, dan riset mendalam.
- Fungsi Analisis dan Pelaporan Komprehensif: Dengan software opsional, data dapat dibaca, dianalisis dalam bentuk tabel dan grafik, serta diekspor ke format .csv untuk pengolahan lebih lanjut atau dibuat menjadi laporan PDF profesional, mendukung kebutuhan dokumentasi dan audit.
- Kompatibilitas Luas dan Fleksibel: Dapat digunakan untuk semua media cairan. Tersedia dua pasang sensor: sensor kecil (PCE-TDS 200 S) untuk pipa DN 15-100 mm dan sensor besar (PCE-TDS 200 L) untuk pipa DN 300-6000 mm, dilengkapi magnet dan pengikat kabel untuk pemasangan yang mudah di berbagai material pipa.
- Tampilan dan Operasi yang User-Friendly: Layar LC warna 2.8″ yang mudah dibaca menampilkan semua parameter penting. Kemampuan untuk menetapkan nilai batas alarm memberikan peringatan dini jika kondisi pengukuran menyimpang dari parameter yang ditetapkan, meningkatkan kontrol proses.
- Dukungan Kalibrasi dan Traceability: Dapat dilengkapi dengan Sertifikat Kalibrasi ISO, memberikan jaminan kualitas dan ketertelusuran pengukuran ke standar nasional/internasional, suatu keharusan untuk aplikasi quality control, laboratorium terakreditasi, dan pemenuhan regulasi industri.
Aplikasi Penggunaan BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA di Berbagai Industri
- Audit Energi dan Konservasi di Gedung Komersial: Mengukur efisiensi dan performa sistem HVAC (Heating, Ventilation, Air Conditioning) serta sistem chiller untuk identifikasi potensi penghematan energi dan biaya operasional.
- Quality Control dan Optimasi Proses di Industri Manufaktur: Memonitor aliran dan perpindahan panas dalam proses seperti pemanasan, pendinginan, atau pertukaran panas di jalur produksi untuk memastikan konsistensi produk dan efisiensi proses.
- Penelitian dan Pengembangan di Laboratorium: Digunakan sebagai alat ukur presisi dalam riset yang membutuhkan data akurat tentang karakteristik aliran dan perpindahan energi panas, mendukung inovasi produk dan proses.
- Manajemen Fasilitas dan Pemeliharaan Preventif: Untuk inspeksi rutin, balancing sistem hidronik, dan troubleshooting performa sistem pemanas sentral atau pendingin di kompleks gedung, pabrik, atau rumah sakit.
- Industri Pendidikan dan Pelatihan: Sebagai alat peraga dan praktikum yang canggih untuk mahasiswa teknik mesin, teknik kimia, atau fisika terapan dalam memahami prinsip termodinamika dan instrumentasi.
- Verifikasi Kinerja Kontraktor HVAC: Membantu kontraktor dalam menguji dan mengomisioning instalasi sistem baru, memastikan deliverable sesuai dengan spesifikasi desain dan kinerja yang dijanjikan kepada klien.
- Monitoring Proses di Industri Makanan & Farmasi: Memantau sistem sanitasi (SIP/CIP) atau proses yang memerlukan kontrol suhu dan aliran yang ketat, di mana akurasi dan kebersihan pengukuran sangat kritis.
Harga BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga yang kompetitif dan detail spesifikasi lengkap dari BTU Meter / Heat Meter Clamp On PCE-TDS 200+ SL-ICA dengan Sertifikat Kalibrasi ISO, hubungi tim spesialis kami di CV Java Multi Mandiri. Sebagai distributor resmi PCE Instruments yang berkomitmen untuk menyediakan alat uji dan ukur berkualitas, kami siap memberikan konsultasi teknis gratis untuk memastikan produk ini sesuai dengan kebutuhan aplikasi spesifik Anda di industri, laboratorium, atau institusi pendidikan. Kami melayani pengiriman ke seluruh Indonesia dengan dukungan purna jual yang terpercaya. Jangan ragu untuk menghubungi kami via WhatsApp di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id untuk diskusi lebih lanjut dan proses pembelian yang mudah. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
- Measuring range ±32 m/s
- USB-C interface for data transfer
- Optional software for analysing the measured values
- Reproducibility ±0.5 % of measured value
- Heat quantity measurement
- Data memory for 10 million measuring points
- individually adjustable alarm limits
ISO Calibration Certificate
| DN ≥50 mm | ±1.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| DN < | |||||||||||||||||||||||
| 50 mm | ±3.5 % rdg. for velocities > 0.3 m/s | ||||||||||||||||||||||
| Reproducibility | ±0.5 % of measured value | PCE-TDS 200 S SENSOR | Sensor pair | Pipe diameter | DN 15 … 100 / 20 … 108 mm | Temperature resistance | -30 … 160 °C | Dimension | 45 x 30 x 30 mm | Measuring method | Z, V, N, W | Medium | – water | – sea water | |||||||||
| <td style="height | 23px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 23px ” valign=”top”>- oil | ||||||||||||||||||||||
| – crude oil | – methanol | – ethanol | – diesel | – petrol | – petroleum | – user defined | (manual input of the sound velocity from the medium) | All liquids with an impurity | < 5 % | Pipe material | – copper CU | – steel FE | – stainless steel VA | – aluminium AL | – brass ME | – cast iron CI | – iron FE | – nickel NI | – titanium TI | – zink ZI | |||
| <td style="height | 18px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 18px ” valign=”top”>- acrylic AC | ||||||||||||||||||||||
| – polyethylene PE | – polypropylene PP | – polyvinyl chloride PVC | – nylon NY | – user defined | |||||||||||||||||||
| <td style="height | 21px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 21px ” valign=”top”>(manual input of the transversal sound velocity | ||||||||||||||||||||||
| of the pipe material) | Inner pipe lining | – no lining | – user defined | – epoxy resin | – rubber | – mortar | – polystyrene PS | – polyethylene PE | – polytetrafluoroethylene PTFE | ||||||||||||||
| <td style="height | 24px ” valign=”top”> | ||||||||||||||||||||||
| <td style="height | 24px ” valign=”top”>- polyurethane PU | ||||||||||||||||||||||
| – polypropylene PP | – user defined | (manual input of the longitudinal sound velocity | of the inner lining of the pipe) | Measurement parameters | flow velocity, volume flow and volume | Units (dimensions) | mm, in | Units (flow velocity) | m/s, ft/s | Units (volume flow) | m³, l, gal, igl, mgl, cf, bal, ib, ob | Time specification | seconds, minutes, hours, days | Units (volume) | Temperature measurement | Measuring range | Accuracy | ||||||
| Type B | 600 … 1800 °C | Type B: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type E | -100 … +900 °C | Type E: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type J | -100 … 1150 °C | Type J: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type K | -100 … +1370 °C | Type K: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type N | -100 … + 1150 °C | Type N: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Type R | 0 … 1700 °C | Type R: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type S | 0 … 1500 °C | Type S: ±(0.5 % + 3 °C) | |||||||||||||||||||||
| Type T | -100 … +400 °C | Type T: ±(0.4 % + 1 °C) | |||||||||||||||||||||
| Resolution | 0.1 | ||||||||||||||||||||||
| <td style="height | 21px | ||||||||||||||||||||||
| ” valign=”top”>Connectable thermocouples
<td style="height |
21px ” valign=”top”> B, E, J, K, N, R, S, T | ||||||||||||||||||||||
| Measuring parameters | flow rate, volume flow, volume, temperature, | Heat output and heat quantity | Units (temperature) | °C / °F | Units (heat quantity) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | Units (heat output) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h | Cost display | EUR, Pound, USD, Turkish Lira, Zloty, Yen | Further specifications | 2.8″ LCD | 2, 8“ LCD | Menu | metrisch / imperial | Menu languages | German, English, French, Spanish, | Italian, Dutch, Portuguese, Danish, Turkish, Polish, German | Turkish, Polish, Russian, Chinese, Japanese | Operating and storage conditions | |||
| Temperature | -20 … +65 °C | ||||||||||||||||||||||
| Humidity | 10 … 95 % r. h., non-condensing | ||||||||||||||||||||||
| Data logger | 32 GB memory capacity / 10 million measuring points | Unterface | USB (for online measurement, readout of the internal memory | memory and for recharging the battery) | Protection class | IP52 | Power supply Internal | ||||||||||||||||
| Internal | LiPo battery (3.7 V, 2500 mAh) | ||||||||||||||||||||||
| External | USB 5 VDC, 500 mA | ||||||||||||||||||||||
| Operating time | approx. 10 h | Dimensions | 165 x 85 x 32 mm | Weight | 255 g | ||||||||||||||||||
Apa masalah umum di industri HVAC dan manufaktur yang diatasi oleh alat ini?
Masalah umumnya adalah ketidakmampuan mengukur efisiensi sistem pemanas/pendingin secara real-time tanpa mengganggu operasi. Sistem seringkali berjalan tidak optimal, menyebabkan pemborosan energi dan biaya tinggi. BTU Meter Clamp On PCE-TDS 200+ menjadi solusi praktis karena memungkinkan audit energi cepat dan akurat langsung di lapangan, mengidentifikasi kebocoran panas, ketidakseimbangan aliran, atau performa heat exchanger yang buruk tanpa perlu shutdown sistem.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, pengukuran aliran panas seringkali memerlukan pemasangan sensor in-line yang invasif, menyebabkan downtime produksi yang lama. Dengan metode clamp-on, instalasi hanya memakan waktu beberapa menit tanpa menghentikan proses. Kemampuan data logger 32 GB juga menghilangkan kebutuhan pengawasan manual terus-menerus. Hasilnya, inspeksi dan optimasi sistem menjadi lebih cepat, mengurangi waktu henti operasional dan menghemat biaya tenaga kerja secara signifikan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual atau alat ukur konvensional sering menghasilkan pembacaan yang tidak konsisten karena ketergantungan pada operator dan kondisi instalasi. Alat ini menyelesaikannya dengan reproducibility ±0.5% dan bantuan instalasi grafis yang memastikan penempatan sensor optimal. Sertifikat Kalibrasi ISO memberikan jaminan ketertelusuran, menghilangkan keraguan pada data dan mengurangi kebutuhan untuk re-check atau kalibrasi ulang yang terlalu sering, sehingga data untuk keputusan menjadi lebih konsisten dan dapat dipertanggungjawabkan.
Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang bisa dikurangi dengan alat ini?
Pengukuran energi yang tidak akurat dapat menyebabkan ketidakpatuhan terhadap standar efisiensi energi (seperti SNI atau standar green building), kesalahan dalam pembagian biaya utilitas, dan risiko keamanan dari sistem yang beroperasi di luar parameter desain. Alat ini mendukung proses yang lebih terkontrol dengan data yang terdokumentasi dan dapat dilacak (traceable). Hal ini membantu perusahaan memenuhi persyaratan audit, memastikan billing yang akurat, dan menjaga sistem berjalan dalam kondisi aman dan efisien.
Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?
Implementasi dapat dimulai dengan melibatkan tim maintenance, engineering, atau energi. Alat ini dioperasikan oleh teknisi atau engineer yang terlatih. CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan singkat operasional dan konsultasi mengenai titik-titik pengukuran kritis di sistem Anda. Kami juga menyediakan dukungan teknis untuk integrasi data ke dalam sistem pelaporan perusahaan. Langkah awal yang disarankan adalah melakukan survey atau audit percobaan pada satu sistem untuk menunjukkan nilai langsung (direct value) yang dihasilkan alat ini.
