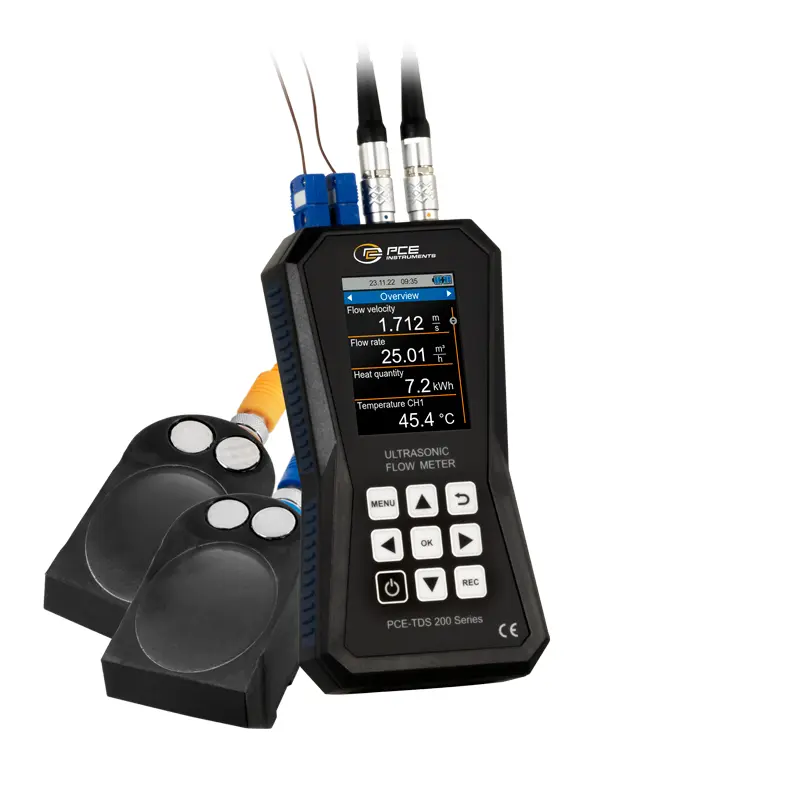

BTU Meter / Clamp on Heat meterPCE-TDS 200+ L
PCE-TDS 200+ L: BTU Meter / Clamp on Heat Meter portabel dengan akurasi tinggi dan memori 32 GB. Alat ukur aliran dan panas non-invasif untuk audit energi HVAC, industri proses, dan pengolahan air. Pengukuran presisi tanpa memotong pipa.
Mengenal PCE-TDS 200+ L: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-TDS 200+ L adalah BTU Meter atau Clamp on Heat Meter portabel generasi terbaru yang menggunakan teknologi ultrasonik clamp-on untuk mengukur kecepatan aliran, laju aliran volumetrik, dan jumlah panas (BTU/kWh) dalam sistem perpipaan tertutup. Alat ini merupakan solusi pengukuran non-invasif yang presisi dan andal.
- Untuk apa? Alat ini dirancang untuk melakukan audit energi, monitoring performa sistem, verifikasi efisiensi heat exchanger, dan inspeksi sistem pemanas atau pendingin (HVAC). Dengan kemampuan pencatatan data logger yang canggih, alat ini sangat cocok untuk analisis tren, pelaporan kepatuhan, dan penelitian di bidang termal-hidrolik.
- Untuk siapa? PCE-TDS 200+ L diperuntukkan bagi profesional di bidang HVAC, engineer di industri manufaktur dan proses, teknisi maintenance, auditor energi, serta peneliti dan laboratorium yang membutuhkan alat ukur dengan akurasi tinggi dan keterulangan (reproducibility) yang sangat baik untuk pengujian yang pasti.
Teknologi yang dipakai/Kelebihan dari PCE-TDS 200+ L
- Pengukuran Non-Invasif & Multifungsi: Menggunakan metode ultrasonik clamp-on yang dapat dipasang di luar pipa tanpa perlu memotong atau menghentikan operasi. Satu alat dapat berfungsi sebagai flow meter, BTU meter, dan data logger, menggantikan beberapa alat ukur sekaligus. Teknologi ini memastikan pengukuran untuk semua media cair (all liquid) dengan gangguan minimal.
- Akurasi dan Keterulangan Tinggi: Menawarkan rentang pengukuran kecepatan aliran yang luas dari ±32 m/s dengan resolusi 0,001 m/s. Akurasi mencapai ±1.5% f.s. untuk pipa DN ≥50 dan ±3.5% f.s. untuk pipa lebih kecil, didukung dengan reproducibility (keterulangan) luar biasa sebesar ±0.5% dari nilai terukur, menjamin konsistensi data yang vital untuk penelitian dan kalibrasi.
- Bantuan Instalasi Cerdas & Display Jelas: Dilengkapi dengan fitur bantuan instalasi sensor yang menampilkan kualitas sinyal secara grafis pada layar LC warna 2.8″. Fitur ini memandu pengguna untuk menempatkan sensor pada jarak yang tepat, memastikan pembacaan yang akurat dan andal sejak pemasangan pertama kali, mengurangi kesalahan penyetelan.
- Kapasitas Memori Besar & Pencatatan Fleksibel: Memiliki memori internal 32 GB yang dapat menyimpan hingga 10 juta titik pengukuran. Fungsi data logger yang powerful memungkinkan pengaturan interval penyimpanan dari 1 detik hingga 12 jam, serta kondisi start/stop, ideal untuk pencatatan jangka panjang dan analisis mendalam.
- Software Analisis Komprehensif & Traceability: Dengan software opsional, data yang terekam dapat dibaca, dianalisis dalam bentuk tabel dan grafik, serta diekspor ke format .csv atau laporan PDF. Software juga memungkinkan konfigurasi alat dan live view. Untuk kebutuhan standar tertinggi, alat ini tersedia dengan sertifikat kalibrasi DAkkS atau ISO, memberikan jaminan ketepatan dan traceability untuk aplikasi laboratorium dan industri.
- Pengukuran Panas (BTU) Terintegrasi: Paket lengkap (PCE-TDS 200+) termasuk dua termokopel tambahan yang dipasang di flow dan return pipa. Berdasarkan perbedaan suhu dan laju aliran yang diukur, alat secara otomatis menghitung dan menampilkan jumlah panas (BTU/kWh), bahkan dapat menghitung biaya per unit panas secara real-time, sangat berguna untuk audit efisiensi.
- Sensor Serbaguna untuk Berbagai Ukuran Pipa: Dilengkapi dengan sensor besar PCE-TDS 200 L yang dirancang khusus untuk pipa dengan diameter DN 300 hingga 6000 mm. Sensor ini dilengkapi magnet built-in untuk pemasangan mudah di pipa besi dan pengikat kabel yang dapat dilepas, memastikan stabilitas pengukuran bahkan di aplikasi skala besar.
Aplikasi Penggunaan PCE-TDS 200+ L di Berbagai Industri
- HVAC & Bangunan Komersial: Melakukan audit energi dan verifikasi performa sistem pemanas (boiler) dan pendingin (chiller), mengevaluasi efisiensi distribusi air pada AHU dan FCU, serta memastikan keseimbangan sistem hidronik.
- Industri Manufaktur & Proses: Memonitor aliran dan pertukaran panas pada heat exchanger, cooling tower, dan sistem utilitas pabrik. Alat ini membantu mengoptimasi konsumsi energi dan mendeteksi kebocoran atau penyumbatan dini pada sistem perpipaan proses.
- Pengolahan Air & Limbah: Mengukur laju aliran dan distribusi pada jaringan air bersih, sistem daur ulang air, dan instalasi pengolahan limbah (IPAL). Cocok untuk verifikasi kapasitas pompa dan kinerja sistem.
- Energi & Pembangkit Listrik: Digunakan untuk audit efisiensi pada sistem pemanas sentral, sirkulasi air kondensor, dan jaringan distribusi panas district heating. Membantu dalam perhitungan efisiensi konversi energi.
- Maintenance & Facility Management: Menjadi alat diagnostik utama untuk pemeliharaan preventif dan korektif. Dapat digunakan untuk memverifikasi perbaikan, mengkalibrasi flow meter permanen yang terpasang, dan memastikan sistem beroperasi sesuai desain.
- Laboratorium & Lembaga Penelitian: Sebagai alat ukur referensi yang presisi untuk penelitian termofluida, pengujian prototipe sistem perpipaan, dan validasi model simulasi komputer. Sertifikat kalibrasi opsional memenuhi kebutuhan standar mutu laboratorium.
- Konsultan & Auditor Energi: Menyediakan data yang akurat dan dapat dipertanggungjawabkan untuk membuat laporan audit energi, perhitungan penghematan (saving calculation), dan rekomendasi perbaikan sistem bagi klien.
- Pendidikan & Pelatihan Teknik: Sebagai alat peraga yang excellent untuk mahasiswa teknik mesin, kimia, atau energi dalam memahami prinsip pengukuran aliran, perpindahan panas, dan efisiensi sistem.
Harga PCE-TDS 200+ L & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga PCE-TDS 200+ L yang kompetitif dan sesuai dengan kebutuhan spesifik aplikasi Anda, kami mengundang Anda untuk berkonsultasi langsung dengan tim ahli kami. Sebagai distributor resmi alat uji dan ukur terpercaya, +62 896-2784-2222 atau melalui halaman contact us di website kami untuk diskusi lebih lanjut mengenai spesifikasi teknis, ketersediaan unit, dan layanan kalibrasi.
Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Measuring range ±32 m/s
- USB-C interface for data transfer
- Optional software for analysing the measured values
- Reproducibility ±0.5 % of measured value
- Heat quantity measurement
- Data memory for 10 million measuring points
- individually adjustable alarm limits
- optionally with ISO or DAkkS calibration certificate
- 1 x Portable BTU Meter / Clamp on Heat meterPCE-TDS 200+ L
- 2 x Temperature sensor TF-RA330
- 1 x Flow sensor PCE-TDS 200+ L SENSOR (pair)
- 2 x 5 m connection cable
- 2 x detachable cable ties
- 1 x power supply unit
- 1 x USB-C cable
- 1 x ultrasonic contact gel
- 1 x PCE measuring tape
- 1 x plastic case
- 1 x instruction manual
| Flow measurement | |
|---|---|
| Measuring range | ±32 m/s |
| Accuracy | 0,001 m/s |
| Reproducibility | ±0.5 % of measured value |
| PCE-TDS 200 M SENSOR | Sensor pair |
| Pipe diameter | DN 50 … 700 / 57 … 720 mm |
| Temperature resistance | -30 … 160 °C |
| Measuring method | Z, V, N, W |
| Medium | – water |
| All liquids with an impurity | <5 % |
| Pipe material | – copper CU |
| Inner pipe lining | – no lining |
| Measurement parameters | flow velocity, volume flow and volume |
| Units (dimensions) | mm, in |
| Units (flow velocity) | m/s, ft/s |
| Units (volume flow) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Time specification | seconds, minutes, hours, days |
| Units (volume) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Temperature measurement | |
| Measuring range | Accuracy |
| Type B: 600 … 1800 °C | Type B: ±(0.5 % + 3 °C) |
| Type E: -100 … +900 °C | Type E: ±(0.4 % + 1 °C) |
| Type J: -100 … 1150 °C | Type J: ±(0.4 % + 1 °C) |
| Type K: -100 … +1370 °C | Type K: ±(0.4 % + 1 °C) |
| Type N: -100 … + 1150 °C | Type N: ±(0.4 % + 1 °C) |
| Type R: 0 … 1700 °C | Type R: ±(0.5 % + 3 °C) |
| Type S: 0 … 1500 °C | Type S: ±(0.5 % + 3 °C) |
| Type T: -100 … +400 °C | Type T: ±(0.4 % + 1 °C) |
| Resolution | 0.1 °C |
| Connectable thermocouples | B, E ,J ,K ,N ,R ,S ,T |
| Measuring parameters | flow rate, volume flow, volume, temperature, |
| Units (temperature) | °C / °F |
| Units (heat quantity) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu |
| Units (heat output) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h |
| Cost display | EUR, Pound, USD, Turkish Lira, Zloty, Yen |
| Further specifications | |
| 2.8″ LCD | 2,8“ LCD |
| Menu | metrisch / imperial |
| Menu languages | German, English, French, Spanish, |
| Operating and storage conditions | Temperature: -20 … +65 °C |
| Data logger | 32 GB memory capacity / 10 million measuring points |
| Unterface | USB (for online measurement, readout of the internal memory |
| Protection class | IP52 |
| Power supply Internal | Internal: LiPo battery (3.7 V, 2500 mAh) |
| Operating time | approx. 10 h |
| Dimensions | 165 x 85 x 32 mm |
| Weight | 255 g |
Apa masalah umum di industri HVAC dan proses yang dipecahkan oleh PCE-TDS 200+ L?
Masalah umumnya adalah ketidakmampuan mengukur performa sistem pemanas/pendingin secara real-time dan akurat tanpa mengganggu operasi. Sistem sering berjalan tidak optimal, boros energi, tetapi sulit didiagnosis karena tidak ada flow meter permanen atau pemasangannya rumit. PCE-TDS 200+ L menjadi solusi praktis dengan metode clamp-on yang cepat dipasang, langsung memberikan data aliran dan panas untuk mengidentifikasi ketidakseimbangan sistem, efisiensi heat exchanger yang turun, atau kebocoran.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, verifikasi aliran atau audit energi memerlukan pemadaman sistem, pemotongan pipa untuk pemasangan sensor, atau bergantung pada perhitungan manual yang tidak akurat, menyebabkan downtime panjang. Dengan PCE-TDS 200+ L, pengukuran dapat dilakukan saat sistem berjalan. Diagnosa cepat masalah, optimasi setpoint, dan pemantauan pasca-perbaikan dapat dilakukan tanpa menghentikan produksi, menghemat waktu dan biaya downtime secara signifikan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual atau alat ukur konvensional sering menghasilkan pembacaan yang bervariasi antar operator, rentan terhadap kesalahan penempatan sensor, dan tidak memiliki pencatatan data otomatis. PCE-TDS 200+ L menyelesaikan ini dengan bantuan instalasi visual yang memandu penempatan optimal, reproducibility sangat tinggi (±0.5%), dan pencatatan otomatis ke memori 32 GB. Ini menghilangkan variasi manusia, memastikan data yang konsisten dan dapat dilacak untuk analisis yang andal.
Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan menggunakan produk ini?
Pengukuran yang tidak akurat dapat menyebabkan ketidakpatuhan terhadap standar efisiensi energi, overspending pada biaya energi, atau risiko kegagalan peralatan karena kondisi operasi di luar desain. Alat ini mendukung kepatuhan dengan menyediakan data audit yang akurat untuk standar seperti ISO 50001. Sertifikat kalibrasi opsional (DAkkS/ISO) memberikan jaminan traceability yang diperlukan untuk pengujian dan kalibrasi di lingkungan yang terkontrol, mengurangi risiko kesalahan pengukuran yang berdampak pada kualitas produk atau keselamatan proses.
Bagaimana perusahaan harus mengimplementasikan produk ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan melibatkan tim maintenance, engineering, atau energi. Alat ini dioperasikan oleh personel yang telah memahami sistem perpipaan. CV Java Multi Mandiri dapat mendukung dengan pelatihan singkat operasional alat dan interpretasi data. Kami merekomendasikan memulai dengan proyek audit percontohan pada sistem kritis. Tim kami siap memberikan konsultasi teknis untuk mengintegrasikan data dari alat ini ke dalam program pemeliharaan atau manajemen energi perusahaan Anda yang sudah ada.
