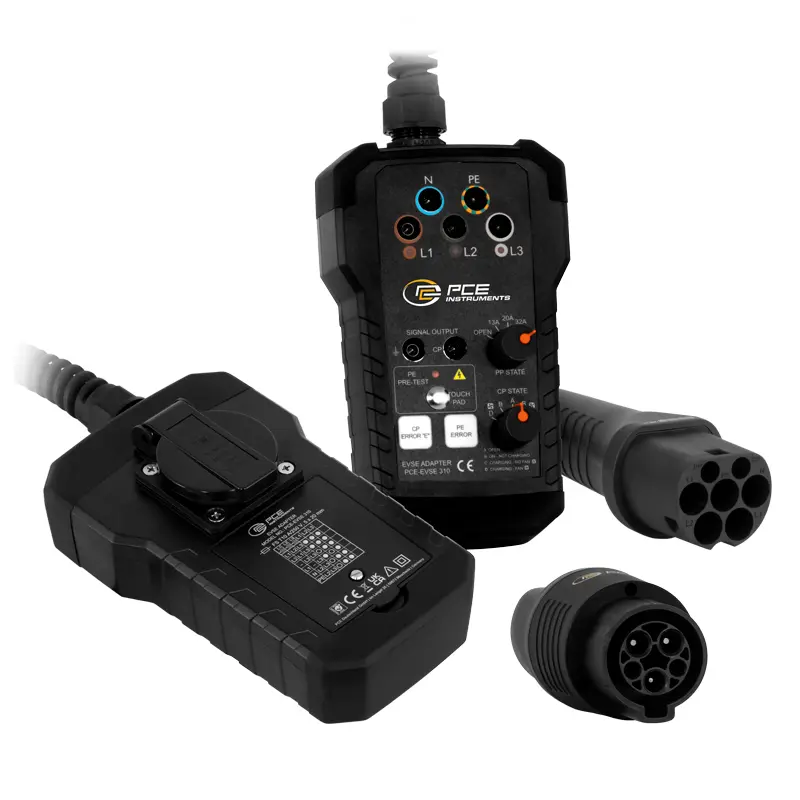

Car Measuring Device PCE-EVSE 310+
PCE-EVSE 310+ adalah alat ukur dan simulator charging station Mode 3 untuk mobil listrik. Alat ini memastikan keamanan dan kepatuhan standar VDE 0100 pada instalasi EVSE, dengan diagnosa cepat kesalahan melalui LED indikator 3 fase. Solusi lengkap untuk pengujian profesional di industri otomotif dan kelistrikan.
Mengenal PCE-EVSE 310+: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-EVSE 310+ adalah sebuah alat ukur dan simulator canggih yang dirancang khusus untuk pengujian, verifikasi, dan diagnosa pada stasiun pengisian (charging station) Mode 3 untuk kendaraan listrik. Alat ini berfungsi sebagai pengganti kendaraan listrik sebenarnya selama proses pengujian instalasi.
- Untuk apa? Alat ini digunakan untuk menguji fungsi, keamanan, dan kepatuhan standar (seperti VDE 0100) dari Electric Vehicle Supply Equipment (EVSE) atau wallbox. Fitur simulasi kendaraan dan kabel memungkinkan teknisi mensimulasikan berbagai skenario pengisian dan kapasitas kabel tanpa perlu menghubungkan mobil listrik fisik.
- Untuk siapa? Alat ini sangat penting bagi teknisi listrik, insinyur pemeliharaan, kontraktor spesialis EV charging, bengkel resmi kendaraan listrik, perusahaan listrik, serta lembaga sertifikasi dan inspeksi teknik yang membutuhkan alat ukur presisi untuk menjamin keamanan instalasi.
Teknologi yang dipakai/Kelebihan dari PCE-EVSE 310+
- Diagnosa Instalasi Cepat & Visual: Dilengkapi dengan LED indikator untuk deteksi tegangan pada ketiga fase (L1, L2, L3). Fitur ini memungkinkan identifikasi instan terhadap kesalahan instalasi seperti fase terbalik, tegangan hilang, atau ketidakseimbangan fase, sehingga mempercepat proses penelitian akar masalah.
- Simulasi Lengkap Status Pengisian (CP State): Dengan switch putar CP State, alat ini dapat mensimulasikan berbagai status kendaraan sesuai standar IEC 61851 (Status A, B, C, D) serta kondisi error ‘E’. Simulasi ini sangat krusial untuk memverifikasi bahwa charging station merespons dengan benar setiap sinyal dari kendaraan.
- Simulasi Kapasitas Kabel Charging (PP State) yang Akurat: Switch putar PP State mensimulasikan kapasitas hantar arus (Current Carrying Capacity) dari kabel charging dengan pilihan nilai presisi: Open, 13A, 20A, 32A, dan 63A. Ini memastikan wallbox membatasi arus sesuai dengan kemampuan kabel yang terpasang, mencegah overheating.
- Fungsi Pengujian dan Pengukuran Serbaguna: Memiliki output CP dan soket listrik (mains socket) khusus yang memungkinkan penghubungan meter eksternal atau beban uji. Fungsi ini ideal untuk memverifikasi akurasi kWh meter pada charging station atau melakukan pengujian beban, menjadikannya alat ukur yang komprehensif.
- Portabilitas dan Kelengkapan Siap Pakai: Dirancang untuk pekerjaan lapangan, alat ini sudah dilengkapi dengan tas transportasi yang kokoh. Kelengkapan ini memastikan semua komponen terlindungi dan mudah dibawa ke berbagai lokasi pengujian, dari bengkel hingga site instalasi publik.
- Kompatibilitas Luas dan Simulasi Gangguan: Dapat digunakan bersama tester instalasi PCE-ITE 55B atau sebagian besar tester standar VDE 0100 lainnya. Alat ini juga mampu mensimulasikan gangguan PE (earth fault), sebuah fitur penting untuk menguji sistem proteksi keselamatan pada charging station.
- Dukungan untuk Berbagai Tipe Konektor: Tersedia adapter opsional untuk wallbox dengan konektor tipe 1, memperluas cakupan pengujian alat ini. Fleksibilitas ini membuatnya menjadi solusi yang future-proof bagi berbagai jenis infrastruktur pengisian yang ada di pasaran.
Aplikasi Penggunaan PCE-EVSE 310+ di Berbagai Industri
- Bengkel dan Dealership Resmi Kendaraan Listrik: Sebagai bagian dari layanan purna jual, bengkel memerlukan alat untuk memverifikasi fungsi wallbox di rumah pelanggan atau menguji stasiun pengisian di fasilitas mereka sendiri sebelum menyerahkan kendaraan, memastikan pengalaman charging yang aman.
- Jasa Instalasi dan Pemeliharaan EV Charging (EVSE Installer): Kontraktor spesialis menggunakan alat ini untuk komisioning dan sertifikasi setiap charging station yang mereka pasang. Alat ini menjadi bukti bahwa instalasi telah memenuhi semua parameter keselamatan dan kinerja sebelum diserahkan ke pengguna akhir.
- Perusahaan Listrik (PLN) dan Kontraktor Kelistrikan: Untuk memastikan bahwa instalasi charging station publik atau komersial tidak membahayakan jaringan listrik dan beroperasi sesuai standar. Alat ini membantu dalam audit dan pemeliharaan rutin infrastruktur charging.
- Lembaga Sertifikasi dan Inspeksi Teknik: Sebagai alat verifikasi independen untuk menguji dan memberikan sertifikasi pada produk charging station atau instalasi yang sudah terpasang, menjamin kepatuhan terhadap regulasi nasional dan internasional.
- Manufaktur Charging Station (EVSE Producer): Digunakan di lini produksi atau Quality Control (QC) untuk melakukan pengujian akhir pada setiap unit wallbox sebelum dikirim, meminimalkan risiko produk cacat dan komplain dari pelanggan.
- Pengelola Gedung dan Kawasan Komersial: Untuk melakukan pengecekan rutin dan pemeliharaan preventif pada fasilitas charging station di mall, perkantoran, atau apartemen, memastikan ketersediaan dan keamanan layanan bagi pengguna.
- Dunia Pendidikan dan Pelatihan Vokasi: Sebagai alat peraga dan praktikum yang ideal di sekolah teknik, politeknik, atau pusat pelatihan otomotif listrik, untuk mengajarkan prinsip kerja dan prosedur pengujian charging station yang aman.
- Perusahaan Fleet Kendaraan Listrik: Perusahaan yang mengoperasikan armada kendaraan listrik (seperti logistik atau transportasi) menggunakan alat ini untuk memastikan stasiun pengisian di depot mereka selalu dalam kondisi optimal, mengurangi downtime kendaraan.
Harga PCE-EVSE 310+ & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga PCE-EVSE 310+ yang kompetitif dan detail spesifikasi teknis lengkap, Anda dapat menghubungi tim ahli kami. Sebagai distributor resmi alat uji dan ukur terpercaya, +62 896-2784-2222 atau kunjungi halaman Contact Us di website kami untuk diskusi lebih lanjut mengenai kebutuhan pengujian charging station Anda. Kami siap mendukung proyek Anda di seluruh Indonesia dengan solusi alat ukur yang pasti dan terpercaya. Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- PE pre-test
- Status of the Proximity Pilot PP and the Control Pilot CP
- Simulation of CP fault “E” and PE fault
- Mains socket for measuring purposes
- Safety measuring sockets
- incl. adapter to type 1
- incl. type 2 plug
Car Measuring DevicePCE-EVSE 310+ (PCE-EVSE ADP)
- 1 x operating instructions
- 1 x transport bag
- 1 x type 2 plug
- 1 x adapter to type 1
| Test Functions | |
|---|---|
| PE pre-test | yes, with capacitive electrode |
| PP Simulation | open, 13 A, 20 A, 32 A, 63 A |
| CP Status | A, B, C, D |
| CP error “E” | E |
| PE fault / earth fault | Yes |
| General technical data | |
| Connections | L1, L2, L3, N, PE |
| Connections Additional information | max. 230V (1-phase) / 430V (3-phase) ; 50 / 60Hz 10A / 250 V Type 2 plug fixed to the cable (optional adapter required for type 1) |
| Standard(s) | IEC62196-2 Type 2 connector |
| Cable length | 25 cm |
| Safety standard | CAT II / 300V |
| Power socket | max. 250 V; 50/60 Hz; 10 A |
| Outputs | 2 x 4mm sockets (signal output terminals) |
| Fuse(s) | Power socket T10A/250V |
| Protection class (device) | IP40 |
| Weight | 643 g |
| Dimensions (L x W x H) | 600 x 105 x 73 mm |
| Operating conditions | 0 … 40 °C , 80 % r.H. |
| Storage conditions | -10 … 50 °C , 80 % r.F |
| Languages of instructions | German, English |
Apa masalah umum di industri yang dipecahkan oleh PCE-EVSE 310+?
Masalah umumnya adalah ketidakmampuan untuk menguji charging station secara aman dan komprehensif tanpa menghubungkan mobil listrik fisik. Teknisi sering kesulitan mendiagnosa kesalahan instalasi yang tersembunyi, seperti wiring fase yang salah atau respon CP/PP yang tidak sesuai standar. PCE-EVSE 310+ menjadi solusi praktis dengan mensimulasikan semua parameter kendaraan dan kabel, memungkinkan verifikasi fungsi dan keselamatan wallbox sebelum digunakan pengguna akhir, sehingga mencegah potensi bahaya listrik atau kerusakan pada kendaraan.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, menguji charging station mungkin memerlukan mobil listrik yang tersedia, proses trial-and-error, atau alat ukur yang terpisah-pisah, yang memakan waktu. Dengan PCE-EVSE 310+, teknisi dapat melakukan semua pengujian penting—mulai dari deteksi tegangan, simulasi status, hingga uji proteksi—dalam satu perangkat portabel. Diagnosa visual melalui LED mempercepat identifikasi masalah. Hal ini secara signifikan mempersingkat waktu komisioning, pemeliharaan, dan perbaikan, sehingga charging station dapat beroperasi lebih cepat dan downtime fasilitas pengisian dapat diminimalkan.
Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?
Metode manual atau menggunakan alat yang tidak dirancang khusus untuk EVSE rentan terhadap interpretasi yang subjektif dan pembacaan yang tidak konsisten. PCE-EVSE 310+ menyediakan simulasi resistor yang presisi untuk status CP dan PP, menghasilkan sinyal yang sesuai standar IEC 61851. Pengukuran menjadi terstandarisasi dan dapat direproduksi, terlepas dari operatornya. Fitur ini sangat penting untuk kalibrasi fungsi logika pada charging station dan memastikan bahwa setiap pengujian memberikan hasil yang andal dan konsisten, mendukung proses sertifikasi yang ketat.
Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?
Produk ini secara langsung mengurangi risiko keselamatan kebakaran atau sengatan listrik akibat instalasi charging station yang salah. Dengan memverifikasi proteksi arus lebih (melalui simulasi PP), proteksi kebocoran arus (melalui simulasi PE fault), dan urutan fase yang benar, alat ini memastikan kepatuhan terhadap standar keselamatan seperti VDE 0100 dan SNI. Bagi bisnis, ini mengurangi risiko tuntutan hukum, kerusakan properti, dan cedera pengguna. Selain itu, alat ini mendukung proses quality control yang terkontrol dan terdokumentasi, mengurangi risiko produk cacat keluar dari pabrik atau instalasi yang tidak memenuhi syarat.
Bagaimana seharusnya perusahaan mengimplementasikan produk ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan melatih teknisi atau engineer yang bertanggung jawab atas komisioning dan pemeliharaan EVSE. PCE-EVSE 310+ harus diintegrasikan sebagai alat wajib dalam checklist pra-penyerahan (commissioning checklist) untuk setiap instalasi charging station baru. Untuk pemeliharaan rutin, alat ini dapat digunakan dalam jadwal inspeksi periodik. CV Java Multi Mandiri dapat mendukung implementasi ini dengan memberikan pelatihan operasional dasar dan konsultasi mengenai prosedur pengujian yang optimal. Operator idealnya adalah personel yang sudah memiliki kompetensi dasar kelistrikan dan memahami prinsip pengisian kendaraan listrik.
