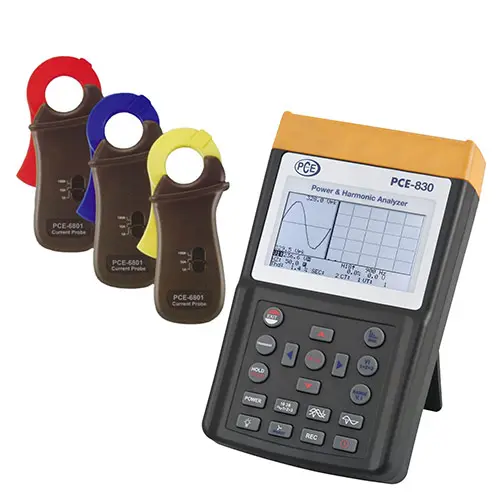

Clamp Meter PCE-830-1
Clamp Meter PCE-830-1 3 Phase adalah solusi all-in-one untuk analisis kualitas daya dan harmonisa sesuai standar EN50160. Alat ukur ini mengukur daya, arus, tegangan, frekuensi, serta mendeteksi gangguan dengan akurasi tinggi. Dilengkapi data logger dan software, ideal untuk audit energi dan troubleshooting profesional.
Mengenal Clamp Meter PCE-830-1 3 Phase: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? Clamp Meter PCE-830-1 adalah sebuah alat ukur listrik kelas profesional yang berfungsi sebagai pengukur daya, penganalisa harmonisa, dan data logger untuk sistem arus bolak-balik (AC) satu hingga tiga fasa. Alat ini menggabungkan fungsi multimeter, power analyzer, dan perekam data dalam satu perangkat yang kompak dan powerful.
- Untuk apa? Alat ini dirancang untuk melakukan pengukuran parameter kelistrikan yang komprehensif, analisis kualitas daya mendalam sesuai standar EN50160, serta pemantauan dan pencatatan data secara terus-menerus. Fungsinya mencakup pengukuran tegangan, arus, daya, faktor daya, frekuensi, serta identifikasi gangguan seperti harmonisa, interharmonisa, asimetri, transien, interupsi, dan kelebihan beban.
- Untuk siapa? Clamp Meter PCE-830-1 sangat cocok untuk teknisi listrik, engineer maintenance, konsultan energi, auditor kualitas daya, dan profesional di bidang pembangkitan serta distribusi listrik yang membutuhkan alat ukur dengan akurasi dan kemampuan analisis data yang tinggi. Presisi alat ini juga menjadikannya relevan untuk kebutuhan laboratorium kalibrasi dan penelitian di bidang teknik elektro.
Teknologi yang dipakai/Kelebihan dari Clamp Meter PCE-830-1 3 Phase
- Analisis Harmonisa Komprehensif sesuai Standar EN50160: Alat ini tidak hanya mengukur nilai dasar, tetapi mampu menganalisa harmonisa hingga orde ke-50/60 Hz, termasuk interharmonisa dan asimetri, sesuai dengan standar kualitas daya internasional EN50160. Ini memastikan data yang Anda peroleh valid dan dapat dipertanggungjawabkan untuk kepatuhan terhadap regulasi.
- Layar LCD Backlit Resolusi Tinggi dengan Tampilan Multifungsi: Dilengkapi dengan layar LCD yang memiliki resolusi tinggi dan lampu latar, memungkinkan pembacaan yang jelas bahkan di tempat gelap. Keunggulan utamanya adalah kemampuan untuk menampilkan hingga 35 parameter pengukuran berbeda secara simultan dalam satu layar, menghemat waktu dan memudahkan analisis cepat.
- Deteksi Gangguan yang Cepat dan Akurat: Sistem sensor dan pemrosesan sinyal yang canggih memungkinkan alat ini mendeteksi berbagai gangguan listrik dengan sangat cepat. Ia dapat menangkap transien (lonjakan tegangan sangat singkat) mulai dari 16 mikrodetik, serta mendeteksi interupsi, kebocoran arus, dan kondisi overload, lengkap dengan nilai dan waktu kejadiannya.
- Fleksibilitas Pengukuran dengan 3 Clamp Terpisah: Mendukung penggunaan hingga tiga clamp (tang amper) yang dapat disambungkan secara bersamaan. Fitur ini memungkinkan pengukuran arus pada ketiga fasa dan netral secara real-time tanpa perlu memindahkan clamp, sehingga meningkatkan efisiensi kerja dan akurasi pengukuran sistem tiga fasa.
- Kapasitas Data Logger yang Besar dan Terstruktur: Dalam mode perekam data, alat ini memiliki kapasitas penyimpanan yang mengesankan. Untuk pengukuran tiga fasa/empat konduktor, dapat menyimpan hingga 17.470 pembacaan. Sementara untuk set-up sederhana satu fasa/dua konduktor, kapasitasnya mencapai 52.400 pembacaan yang dapat dikelompokkan ke dalam 85 grup berbeda, memudahkan organisasi data berdasarkan waktu atau lokasi pengukuran.
- Antarmuka USB dan Software Analisis yang Lengkap: Dilengkapi dengan konektor USB untuk transfer data ke komputer. Software analisis yang disertakan memungkinkan pengolahan data yang lebih mendalam, pembuatan grafik dan laporan profesional, serta analisis trend dari data yang terekam dalam jangka panjang, menjadikannya sistem pengukuran yang lengkap.
- Akurasi Pengukuran yang Tinggi dan Kalibrasi Terjamin: Alat ini menawarkan akurasi pengukuran daya AC (pada faktor daya 0.5-1) sebesar ±1% dalam rentang 5.0 W hingga 9999 kW. Pengukuran arus AC True RMS memiliki rentang auto dari 0.04 A hingga 9999 A. Meski sudah dikalibrasi pabrik, tersedia opsi kalibrasi laboratorium bersertifikat ISO untuk kebutuhan traceability yang lebih ketat.
Aplikasi Penggunaan Clamp Meter PCE-830-1 3 Phase di Berbagai Industri
- Pembangkitan dan Distribusi Listrik (PLN & IPP): Melakukan audit kualitas daya di gardu induk, jaringan distribusi, dan titik interkoneksi untuk memastikan pasokan listrik memenuhi standar kualitas (seperti SPLN) dan mencegah kerusakan peralatan akibat harmonisa atau gangguan lainnya.
- Manufaktur dan Industri Berat: Memantau dan menganalisis konsumsi energi serta kualitas daya di panel utama, motor-motor induksi besar, variable frequency drive (VFD), dan mesin produksi. Membantu mengidentifikasi penyebab trip-nya MCB, overheating motor, atau gangguan pada sistem kontrol otomasi.
- Maintenance Fasilitas Komersial (Gedung Perkantoran, Mall, Hotel): Troubleshooting gangguan listrik yang menyebabkan lampu berkedip, peralatan elektronik rusak, atau sistem HVAC tidak optimal. Alat ini juga digunakan untuk pemantauan beban puncak dan audit energi guna program efisiensi.
- Konsultan dan Auditor Energi: Sebagai alat utama dalam pelaksanaan audit energi yang komprehensif. Kemampuan logging data jangka panjang memungkinkan analisis pola konsumsi, identifikasi peluang penghematan, dan penyusunan laporan yang akurat dan berbasis data untuk klien.
- Kontraktor Mekanikal dan Elektrikal (M&E): Digunakan pada saat commissioning instalasi listrik baru atau setelah pemeliharaan besar. Memverifikasi bahwa instalasi tiga fasa berjalan seimbang, parameter listrik sesuai desain, dan bebas dari gangguan sebelum diserahkan ke pengguna.
- Laboratorium Pengujian dan Kalibrasi: Digunakan sebagai alat referensi atau untuk melakukan pengujian kualitas daya pada peralatan listrik sebelum dikirim ke pelanggan. Presisi dan kemampuan analisisnya mendukung kegiatan penelitian dan pengembangan produk.
- Perguruan Tinggi dan Lembaga Pendidikan Vokasi: Sebagai alat peraga dan praktikum yang canggih untuk mahasiswa teknik elektro, mempelajari konsep kelistrikan tiga fasa, kualitas daya, harmonisa, dan teknik pengukuran yang profesional.
- Service Center Peralatan Industri: Membantu teknisi dalam mendiagnosa masalah pada mesin industri yang dikembalikan dengan gangguan kelistrikan. Deteksi transien dan analisis harmonisa dapat mengungkap masalah yang sulit ditangkap dengan alat ukur biasa.
Harga Clamp Meter PCE-830-1 3 Phase & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga Clamp Meter PCE-830-1 yang kompetitif dan sesuai dengan kebutuhan spesifik Anda, kami mengundang Anda untuk berkonsultasi langsung dengan tim ahli kami. Sebagai distributor resmi alat ukur dan uji terpercaya di Indonesia, kami menawarkan produk asli dengan garansi resmi dan dukungan teknis purna jual. Jangan ragu untuk menghubungi kami melalui saluran komunikasi yang tersedia untuk diskusi lebih lanjut mengenai spesifikasi teknis, paket kalibrasi opsional, dan ketersediaan stok. Dapatkan solusi pengukuran yang tepat dari mitra terpercaya Anda. Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Analysis of a network of 3 phases / 4 conductors, 3 phases / 3 conductors, 1 phase / 2 conductors, 1 phase / 3 conductors
- Measures effective real value (V 123 and I 123)
- Measures active power (W, KW, MW, GW)
- Measures apparent and reactive power (KVA, KVAR)
- Power Factor (PF), phase angle (Φ)
- Measures energy and work (Wh, KWh, KVARh, PFh)
- Measures current from 0.1 mA to 3000 A, allowing for the reserve power of a factory to be determined
- Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors])
- CT conditions (1 to 600) and PT (1 to 3000) are programmable
- Indicates current wave forms and voltage overlap.
- 512 KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors
- Indicates wave forms, efficiency parameters, and harmonic distortion
- Backlit LCD with dot matrix
- Average power (AD in W, KW, MW)
- Maximum power (MD in W, KW, MW) with the programmable period
- Analysis of harmonic distortion up to a curvature of 99
- Indication of up to 50º form of harmonic wave
- Indication of the wave form with maximum value (1024 readings / period)
- Analysis of absolute distortion (%THD-F)
- Diagram of graphic equilibrium with parameters of a 3 phase system
- Detects up to 28 transistors (time and cycles) with a programmable threshold (%)
- Relation of 3 phases of voltage or asymmetrical current (VUR)
- Factor of 3 phases of voltage and asymmetrical current (d0%, d2%)
- USB port (optically insulated)
- Integrated timer and calendar to record data
- Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in
- 1 x PCE-830 Clamp Meter
- 3 x Amp clamps – PCE-6801
- 4 x Alligator clips
- 4 x Safety test lines (3 m / 3.3 ft long),
- 8 x Batteries
- 1 x Mains adaptor
- 1 x Carrying case
- 1 x USB cable software
- 1 x User’s manual
| General | |
|---|---|
| Measurement values | Measurement ranges / resolution / accuracy |
| PCE-830 + PCE-6801 Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1) | 5.0 W to 999.9 W / 0.1 W / ±1% ±0.8 W 1.000 kW to 9.999 kW / 0.001 k W / ±1% ±8 W 10.00 kW to 99.99 kW / 0.01 kW / ±1% ±80 W 100.0 kW to 999.9 kW / 0.1 kW / ±1% ±0.8 kW 1000 kW to 9999 kW / 1 kW / ±1% ±8 kW |
| PCE-830 + PCE-6801 Current AC (50 Hz or 60 Hz, auto range select, TRMS) | 0.04 A to 1 A / 0.001 A / ±0.5% ±0.05 A 0.4 A to 10.0 A / 0.01 A / ±0.5% ±0.05 A 4 A to 100.0 A / 0.1 A / ±1.0% ±0.5 A |
| Voltage AC (50 Hz or 60 Hz, TRMS) | 20.0 V to 500.0 V / 0.1 V / ±0.5% ±5 digits (measure between phase and neutral) 20.0 V to 600.0 V / 0.1 V / ±0.5% ±5 digits (measure between phase and neutral) |
| Harmonic distortion of AC voltage | 1º to 20º / 0.1% / ±1.0% 21º to 49º / 0.1% / 4% of reading ±2.0% 50º to 99º / 0.1% / 6% of reading ±2.0% |
| PCE-830 + PCE-6801 Harmonics of AC current in % | 1º to 20º / 0.1% / ±0.2% of reading ±1.0% 11º to 20º / 0.1% / ±2% of reading ±1.0% 21º to 50º (A)/ 0.1% / ±5% of reading ±1.0% 21º to 50º (mA)/ 0.1% / ±10% of reading ±1.0% 51º to 99º / 0.1% / ±35% of reading ±1.0% |
| PCE-830 + PCE-6801 Power Factor (PF) | 0.00 to 1.00 / 0.01 / ±0.04 |
| PCE-830 + PCE-6801 Phase angle (Phi) | -180° to 180° / 0.1° / ±1° |
| PCE-830 + PCE-6801 Total harmonic distortion | 0.0 to 20.0% / 0.1% / ±1% 20.0% to 100% / 0.1% / ±3% of reading ±5% 100% to 999.9% / 0.1% / ±10% of reading ±10% |
| Maximum measurement of AC voltage and current | 50 Hz / 19 µS / ±5% ±30 digits 60 Hz / 16 µS / ±5% ±30 digits |
| Peak value measurement of AC voltage and current | 1.00 to 99.99 / 0.01 / ±5% ±30 digits |
| Frequency range in automatic mode | 45 Hz to 65 Hz / 0.1 Hz / 0.1 Hz |
| Memory | 512 kB for a maximum 52,420 readings taken by 1 phase / 2 conductors |
| Port | USB |
| Software and cable | Included, for Windows 2000, XP, ME |
| Display | Backlit LCD with dot matrix |
| Power | 8 AA batteries (Mignon) |
| Dimensions | 257 mm x 155 mm x 57 mm 10.1 in x 6.1 in x 2.2 in |
| Weight | 1.16 kg / 2.56 lbs |
| Operating conditions | Max. 85% relative humidity / -10 … 50ºC / 14 … 122°F |
| Type of protection / standards | IEC 61010, 600 V/CAT III |
Apa masalah umum di industri yang diatasi oleh Clamp Meter PCE-830-1 ini?
Masalah umumnya adalah gangguan kualitas daya yang tidak terdeteksi, seperti harmonisa yang merusak peralatan, ketidakseimbangan fasa yang meningkatkan konsumsi energi, atau transien yang menyebabkan trip-nya sistem. Alat ini menjadi solusi praktis karena mampu mengidentifikasi, merekam, dan menganalisis semua gangguan tersebut secara otomatis dan sesuai standar, mengubah pekerjaan troubleshooting yang subjektif dan memakan waktu menjadi diagnosis yang berbasis data dan akurat.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, teknisi mungkin perlu membawa beberapa alat ukur berbeda (multimeter, power logger, harmonic analyzer) dan melakukan pengukuran berulang. Dengan PCE-830-1, semua pengukuran dapat dilakukan sekaligus. Kemampuan menampilkan 35 parameter dan logging data otomatis menghilangkan pencatatan manual yang rawan error. Deteksi gangguan yang cepat (seperti transien 16µs) mempersingkat waktu identifikasi akar masalah, sehingga perbaikan dapat dilakukan lebih cepat dan downtime operasional berkurang signifikan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode lama sering bergantung pada alat ukur tunggal dengan fungsi terbatas dan pencatatan manual, yang rentan terhadap kesalahan pembacaan dan inkonsistensi. Clamp Meter PCE-830-1 menyediakan pengukuran True RMS yang akurat untuk bentuk gelombang tidak sinusoidal, kalibrasi yang terjamin, dan penyimpanan data digital otomatis. Software analisis memastikan data dari berbagai waktu dan lokasi dapat dibandingkan secara konsisten, menghilangkan variasi akibat human error dan meningkatkan reliabilitas data untuk pengambilan keputusan.
Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang bisa dikurangi dengan alat ini?
Alat ini membantu mengurangi risiko kerusakan peralatan mahal akibat harmonisa dan gangguan kualitas daya yang tidak terpantau. Dari sisi keselamatan, identifikasi kebocoran arus dan kondisi overload yang akurat dapat mencegah kebakaran. Untuk kepatuhan, alat ini mendukung pemenuhan standar kualitas daya seperti EN50160 atau standar internal perusahaan, serta menyediakan data log yang dapat diaudit untuk sertifikasi energi atau laporan regulasi, sehingga mengurangi risiko ketidakpatuhan dan potensi denda.
Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?
Implementasi dapat dimulai dengan menugaskan teknisi atau engineer yang bertanggung jawab atas pemeliharaan listrik dan energi untuk menggunakan alat ini. Mulailah dengan audit baseline kualitas daya di titik-titik kritis (panel utama, beban besar). Gunakan mode data logger untuk pemantauan berkala. Tim kami dari CV Java Multi Mandiri dapat mendukung dengan pelatihan singkat operasional alat dan software, serta konsultasi interpretasi data awal. Integrasikan jadwal pengukuran rutin dan analisis data ke dalam program preventive maintenance perusahaan.
