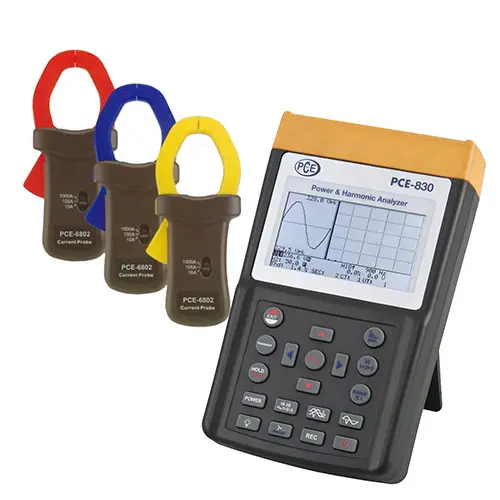

Clamp Meter PCE-830-2
PCE-830-2 Clamp Meter 3 Phase adalah alat ukur daya dan analisis harmonik all-in-one yang komprehensif. Memenuhi standar EN50160, alat ini ideal untuk audit kualitas daya, pemantauan gangguan, dan perekaman data jangka panjang di industri dan pembangkit listrik. Dilengkapi software analisis untuk hasil yang akurat dan terpercaya.
Mengenal PCE-830-2 Clamp Meter 3 Phase: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-830-2 adalah Clamp Meter atau tang amper digital canggih yang dirancang khusus untuk pengukuran dan analisis sistem kelistrikan tiga fase. Alat ini bukan sekadar pengukur arus dan tegangan biasa, tetapi merupakan penganalisa kualitas daya (Power Quality Analyzer) portabel yang dilengkapi dengan kemampuan data logging dan software analisis mendalam. Dengan presisi tinggi dan sensor yang responsif, alat ini memberikan gambaran menyeluruh tentang kondisi jaringan listrik.
- Untuk apa? Alat ini digunakan untuk melakukan audit kualitas daya listrik secara komprehensif, menganalisis gangguan harmonik hingga orde ke-50/60 Hz sesuai standar EN50160, mendeteksi anomali jaringan seperti interupsi, kebocoran, kelebihan beban, dan transien cepat (dari 16 µs), serta merekam data parameter listrik secara terus-menerus dalam jangka waktu panjang. Fungsinya mencakup pengukuran parameter dasar seperti tegangan (V), arus (A), daya (W, kW), faktor daya (PF), dan frekuensi (Hz).
- Untuk siapa? PCE-830-2 Clamp Meter sangat cocok untuk teknisi maintenance, engineer, konsultan energi, auditor, dan kontraktor listrik profesional yang bekerja di bidang manufaktur, pembangkit dan distribusi listrik (seperti PLN dan kontraktor), maintenance gedung komersial, fasilitas industri, serta lembaga penelitian dan pendidikan yang membutuhkan alat ukur dengan akurasi dan fitur analisis yang lengkap.
Teknologi yang dipakai/Kelebihan dari PCE-830-2 Clamp Meter 3 Phase
- Analisis Harmonik Komprehensif Sesuai Standar Internasional: Alat ini mampu menganalisis harmonik, interharmonik, dan asimetris sesuai dengan standar kualitas daya EN50160. Kemampuan ini sangat krusial untuk mendiagnosis distorsi pada gelombang sinus yang dapat menyebabkan overheating pada transformator dan motor, serta kerusakan pada peralatan elektronik sensitif. Analisis yang mendalam ini memastikan kepatuhan terhadap standar kelistrikan.
- Deteksi Gangguan Jaringan yang Cepat dan Akurat: Dilengkapi dengan teknologi deteksi gangguan yang sensitif, PCE-830-2 dapat menangkap event seperti pemadaman singkat (interruption), kebocoran arus, kondisi kelebihan beban (overload), dan lonjakan/penurunan tegangan sesaat (transient) dengan kecepatan deteksi hingga 16 mikrodetik. Setiap gangguan dicatat dengan nilai dan waktu kejadiannya, memudahkan troubleshooting.
- LCD Backlit Resolusi Tinggi dan Tampilan Multi-Parameter: Layar LCD dengan resolusi tinggi dan lampu latar memungkinkan pembacaan yang jelas bahkan di tempat gelap. Keunggulan utamanya adalah kemampuan untuk menampilkan hingga 35 parameter pengukuran yang berbeda secara simultan dalam satu layar, meningkatkan efisiensi kerja teknisi tanpa perlu mengganti-ganti tampilan.
- Kapasitas Data Logger yang Luas dan Fleksibel: Dalam mode perekam data, alat ini dapat menyimpan hingga 17.470 set pembacaan untuk konfigurasi pengukuran 3 fase/4 konduktor. Untuk pengukuran yang lebih sederhana (1 fase/2 konduktor), kapasitasnya meningkat hingga 52.400 pembacaan. Data dapat diorganisir dalam 85 grup terpisah, menjadikannya solusi ideal untuk pemantauan dan audit jangka panjang.
- Konfigurasi Pengukuran 3 Phase dengan 3 Clamp Sekaligus: Mendukung pengukuran sistem tiga fase secara langsung dan real-time dengan menyambungkan hingga 3 buah clamp (penjepit arus) secara bersamaan. Fitur ini menghilangkan kebutuhan untuk memindah-mindah clamp antar fase, sehingga mempercepat proses pengukuran dan memastikan sinkronisasi data antar fase.
- Software Analisis dan Konektivitas Lengkap: Dilengkapi dengan software analisis khusus yang memungkinkan pengguna mengunduh data dari memori internal alat ke komputer. Software ini memfasilitasi pengolahan data lebih lanjut, pembuatan grafik, laporan trend, analisis statistik, dan generating report profesional untuk diserahkan kepada klien atau manajemen.
- Akurasi Pengukuran Daya yang Tinggi: Untuk pengukuran daya AC (dengan faktor daya antara 0.5 hingga 1), alat ini memiliki rentang pengukuran dari 5.0 Watt hingga 9.999 Kilowatt dengan tingkat akurasi ±1%. Resolusi pengukurannya detail, mulai dari 0.1 Watt pada rentang rendah hingga 1 kW pada rentang tinggi, memastikan ketepatan data untuk pengambilan keputusan.
Aplikasi Penggunaan PCE-830-2 Clamp Meter 3 Phase di Berbagai Industri
- Industri Manufaktur: Memantau kualitas daya yang masuk ke mesin-mesin produksi (seperti CNC, motor induksi) untuk mencegah kerusakan akibat harmonik dan gangguan tegangan. Analisis ini membantu mengurangi downtime dan biaya maintenance yang tidak terduga.
- Pembangkit Listrik dan Gardu Induk (PLN & Kontraktor): Melakukan verifikasi kinerja dan kualitas daya yang didistribusikan, memastikan parameter seperti tegangan, frekuensi, dan harmonik masih dalam batas toleransi yang diizinkan sesuai standar operasi.
- Audit Energi dan Konsultan: Menjadi alat utama dalam proyek audit energi untuk mengidentifikasi pemborosan listrik, menghitung konsumsi daya peralatan, dan menganalisis faktor daya guna memberikan rekomendasi perbaikan seperti pemasangan kapasitor bank.
- Maintenance Gedung Perkantoran dan Mall: Memantau sistem panel listrik utama (MDP), genset, dan UPS untuk mendeteksi dini adanya beban tidak seimbang, harmonik dari peralatan IT, atau gangguan yang dapat mengganggu operasional bisnis.
- Kontraktor Mekanikal dan Elektrikal (M&E): Digunakan pada saat commissioning instalasi listrik baru atau setelah pemeliharaan besar untuk memverifikasi bahwa seluruh sistem telah beroperasi dengan parameter yang normal dan aman sebelum diserahkan ke pengguna.
- Lembaga Pendidikan dan Pelatihan Teknik: Sebagai alat peraga yang lengkap untuk praktikum sistem tenaga listrik, kualitas daya, dan analisis harmonik di jurusan teknik elektro, memberikan pengalaman hands-on dengan alat ukur profesional kepada mahasiswa.
- Service dan Repair Center: Mendiagnosis masalah pada peralatan industri besar sebelum dilakukan perbaikan, seperti memeriksa apakah motor listrik menarik arus yang normal atau terdapat gangguan harmonik dari drive VFD yang terpasang.
- Perusahaan yang Peduli pada Kepatuhan Standar: Membantu perusahaan dalam memenuhi persyaratan standar internasional terkait kualitas daya dan efisiensi energi, dengan menyediakan data pengukuran dan analisis yang terdokumentasi dengan baik dan akurat.
Harga PCE-830-2 Clamp Meter 3 Phase & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga PCE-830-2 Clamp Meter yang kompetitif dan sesuai dengan kebutuhan spesifik Anda, kami mengundang Anda untuk berkonsultasi langsung dengan tim ahli kami. Sebagai distributor resmi alat ukur dan uji terpercaya, +62 896-2784-2222 atau melalui halaman CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Analysis of a network of 3 phases / 4 conductors, 3 phases / 3 conductors, 1 phase / 2 conductors, 1 phase / 3 conductors
- Measures effective real value (V 123 and I 123)
- Measures active power (W, KW, MW, GW)
- Measures apparent and reactive power (KVA, KVAR)
- Power Factor (PF), phase angle (Φ)
- Measures energy and work (Wh, KWh, KVARh, PFh)
- Measures current from 0.1 mA to 3000 A, allowing for the reserve power of a factory to be determined
- Large LCD that shows up to 35 parameters simultaneously (3P4W [=3 phases/4 conductors])
- CT conditions (1 to 600) and PT (1 to 3000) are programmable
- Indicates current wave forms and voltage overlap.
- 512 KB of memory with programmable intervals to save data every 2 to 3000 seconds, 17,470 readings using the system of 3 phases / 4 conductors
- Indicates wave forms, efficiency parameters, and harmonic distortion
- Backlit LCD with dot matrix
- Average power (AD in W, KW, MW)
- Maximum power (MD in W, KW, MW) with the programmable period
- Analysis of harmonic distortion up to a curvature of 99
- Indication of up to 50º form of harmonic wave
- Indication of the wave form with maximum value (1024 readings / period)
- Analysis of absolute distortion (%THD-F)
- Diagram of graphic equilibrium with parameters of a 3 phase system
- Detects up to 28 transistors (time and cycles) with a programmable threshold (%)
- Relation of 3 phases of voltage or asymmetrical current (VUR)
- Factor of 3 phases of voltage and asymmetrical current (d0%, d2%)
- USB port (optically insulated)
- Integrated timer and calendar to record data
- Maximum diameter of the electrical conductor for the amp clamp: the PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in
- 1 x PCE-830-2 Clamp Meter
- 3 x Amp clamps – Depending on set ordered (PCE-6801, PCE-6802, or PCE-3007)
- 4 x Alligator clips
- 4 x Safety test lines (3 m / 3.3 ft long),
- 8 x Batteries
- 1 x Mains adaptor
- 1 x Carrying case
- 1 x USB cable software
- 1 x User’s manual
| General | |
|---|---|
| Measurement values | Measurement ranges / resolution / accuracy |
| PCE-830 + PCE-6801 Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1) | 5.0 W to 999.9 W / 0.1 W / ±1% ±0.8 W 1.000 kW to 9.999 kW / 0.001 kW / ±1% ±8 W 10.00 kW to 99.99 kW / 0.01 kW / ±1% ±80 W 100.0 kW to 999.9 kW / 0.1 kW / ±1% ±0.8 kW 1,000 kW to 9,999 kW / 1 kW / ±1% ±8 kW |
| PCE-830 + PCE-6802 Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1) | 5.0 W to 999.9 W / 0.1 W / ±1% ±0.8 W 1.000 kW to 9.999 kW / 0.001 kW / ±1% ±8 W 10.00 kW to 99.99 kW / 0.01 kW / ±1% ±80 W 100.0 kW to 999.9 kW / 0.1 kW / ±1% ±0.8 kW 1000 kW to 9999 kW / 1 kW / ±1% ±8 kW 0.000 MW to 9.999 MW / 0.001 MW / ±1% ±80 kW |
| PCE-830 + PCE-3007 Watts AC (50 Hz or 60 Hz, PF 0.5 up to 1) | 10.0 W to 999.9 W / 0.1 W / ±1% of measurement range 1.000 kW to 9.999 kW / 0.001 kW / ±1% of measurement range 10.00 kW to 99.99 kW / 0.01 kW / ±1% of measurement range 100.0 kW to 999.9 kW / 0.1 kW / ±1% of measurement range 1,000 kW to 9,999 kW / 1 kW / ±1% of measurement range |
| PCE-830 + PCE-6801 Current AC (50 Hz or 60 Hz, auto range select, TRMS) | 0.04 A to 1 A / 0.001 A / ±0.5% ±0.05 A 0.4 A to 10.0 A / 0.01 A / ±0.5% ±0.05 A 4 A to 100.0 A / 0.1 A / ±1.0% ±0.5 A |
| PCE-830 + PCE-6802 Current AC (50 Hz or 60 Hz, auto range select, TRMS) | 10.00 A / 0.01 A / 4 A to 100.0 A / 0.01 A / ±0.5% ±0.5 A 40 A to 1000.0 A / 0.1 A / ±0.5% ±5 A |
| PCE-830 + PCE-3007 Current AC (50 Hz or 60 Hz, auto range select, TRMS) | 0 to 300 A / 0.1 A / ±1.0% of measurement range 300.0 A to 999.9 A / 0.1 A / ±1.0% of measurement range 1,000 A to 3,000 A / 1 A / ±1.0% of measurement range |
| Voltage AC (50 Hz or 60 Hz, TRMS) | 20.0 V … 500.0 V / 0.1 V / ±0.5 % ±5 digits (grounded) 20.0 V … 600.0 V / 0.1 V / ±0.5 % ±5 digits (phase to phase) |
| Harmonic distortion of AC voltage | 1º to 20º / 0.1% / ±1.0% 21º to 49º / 0.1% / 4% of reading ±2.0% 50º to 99º / 0.1% / 6% of reading ±2.0% |
| PCE-830 + PCE-6801 Harmonics of AC current in % | 1º to 20º / 0.1% / ±0.2% of reading ±1.0% 11º to 20º / 0.1% / ±2% of reading ±1.0% 21º to 50º (A)/ 0.1% / ±5% of reading ±1.0% 21º to 50º (mA)/ 0.1% / ±10% of reading ±1.0% 51º to 99º / 0.1% / ±35% of reading ±1.0% |
| PCE-830 + PCE-6802 Harmonics of AC current in % | 1º to 10º / 0.1% / ±2% 21º to 49º / 0.1% / 4% of reading ±2.0% 50º to 99º / 0.1% / 6% of reading ±2.0% |
| PCE-830 + PCE-3007 Harmonics of AC current in % | 1º to 10º / 0.1% / ±2% 21º to 49º / 0.1% / ±6% 50º to 99º / 0.1% / ±10% |
| PCE-830 + PCE-6801 / PCE-830 + PCE-6802 Power Factor (PF) | 0.00 to 1.00 / 0.01 / ±0.04 |
| PCE-830 + PCE-3007 Power Factor (PF) | 0.000 to 1,000 / 0.001 / ±0.04 |
| PCE-830 + PCE-6801 / PCE-830 + PCE-6802 Phase angle (Phi) | -180° to 180° / 0.1° / ±1° |
| PCE-830 + PCE-3007 Phase angle (Phi) | 0° to 180° / 0.1° / ±2° |
| PCE-830 + PCE-6801 Total harmonic distortion | 0.0 to 20.0% / 0.1% / ±1% 20.0% to 100% / 0.1% / ±3% of reading ±5% 100% to 999.9% / 0.1% / ±10% of reading ±10% |
| PCE-830 + PCE-6802 Total harmonic distortion | 0.0 to 20.0% / 0.1% / ±2% 20.0% to 100% / 0.1% / ±6% of reading ±1% 100% to 999.9% / 0.1% / ±10% of reading ±1% |
| PCE-830 + PCE-3007 Total harmonic distortion | 0.0 to 20.0% / 0.1% / ±2% 20.0% to 100% / 0.1% / ±6% of reading ±1% 100% to 999.9% / 0.1% / ±10% of reading ±1% |
| Maximum measurement of AC voltage and current | 50 Hz / 19 µS / ±5% ±30 digits 60 Hz / 16 µS / ±5% ±30 digits |
| Peak value measurement of AC voltage and current | 1.00 to 99.99 / 0.01 / ±5% ±30 digits |
| Frequency range in automatic mode | 45 Hz to 65 Hz / 0.1 H z / 0.1 Hz |
| Memory | 512 kB for a maximum 52,420 readings taken by 1 phase / 2 conductors |
| Port | USB |
| Software and cable | included, for Windows 2000, XP, ME |
| Display | backlit LCD with dot matrix |
| Power | 8 AA batteries (Mignon) |
| Dimensions | 257 mm x 155 mm x 57 mm 10.1 in x 6.10 in x 2.24 in |
| Weight | 1.16 kg / 2.56 lbs |
| Operating conditions | max. 85% relative humidity -10º C to 50º C / 14º F to 122º F |
| Type of protection / standards | IEC 61010, 600 V/CAT III |
Apa masalah umum di industri yang dipecahkan oleh PCE-830-2 Clamp Meter ini?
Masalah umumnya adalah ketidakmampuan mendiagnosis penyebab kerusakan peralatan listrik atau gangguan operasional yang sporadis, seperti motor yang panas tanpa sebab jelas atau tripnya MCB. Seringkali, ini disebabkan oleh harmonik atau gangguan tegangan (transien) yang tidak terdeteksi oleh multimeter biasa. PCE-830-2 menjadi solusi praktis karena mampu merekam dan menganalisis kejadian-kejadian tersebut secara terus-menerus, mengungkap akar masalah yang selama ini tersembunyi.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, troubleshooting masalah kualitas daya membutuhkan beberapa alat berbeda dan pengamatan manual yang memakan waktu. Dengan PCE-830-2, teknisi dapat memasang alat sekali dan membiarkannya merekam data selama berjam-jam atau berhari-hari sambil mengerjakan tugas lain. Kemampuan menampilkan 35 parameter sekaligus juga mempercepat analisis di spot. Hasilnya, waktu identifikasi masalah dipersingkat secara signifikan, sehingga perbaikan dapat dilakukan lebih cepat dan downtime produksi dapat diminimalkan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual dengan multimeter dan pencatatan tangan rentan terhadap human error, selisih waktu baca antar fase, dan data yang tidak tersinkronisasi. PCE-830-2 mengukur ketiga fase secara simultan dengan 3 clamp, memastikan data tegangan, arus, dan daya terekam pada momen yang sama persis. Data logger otomatis menghilangkan bias pencatatan. Kalibrasi dari pabrikan dan opsi sertifikasi kalibrasi ISO memastikan traceability dan kepercayaan terhadap setiap angka yang dihasilkan, mengurangi kebutuhan re-check berulang.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?
Alat ini membantu mengurangi risiko ketidakpatuhan terhadap standar kualitas daya (seperti SNI atau standar internasional), yang dapat berujung pada penalti atau gagal audit. Dari sisi keselamatan, deteksi dini kebocoran arus dan kelebihan beban dapat mencegah risiko kebakaran akibat korsleting. Dengan memastikan harmonik dalam batas aman, umur peralatan listrik seperti transformator dan kabel dapat diperpanjang, mengurangi risiko kegagalan peralatan yang berbahaya dan mahal.
Bagaimana perusahaan mengimplementasikan alat ini dalam workflow yang ada?
Implementasinya dapat dimulai dengan menugaskan teknisi atau engineer yang bertanggung jawab atas maintenance listrik untuk menggunakan alat ini dalam audit rutin atau investigasi masalah. Pasang clamp pada kabel fase yang ingin dipantau di panel listrik utama atau sub-panel, aktifkan mode data logging, dan biarkan alat mengumpulkan data selama periode yang ditentukan. Data kemudian dianalisis menggunakan software included. CV Java Multi Mandiri dapat memberikan dukungan berupa training singkat pengoperasian dan konsultasi interpretasi data awal untuk memastikan Anda mendapatkan nilai maksimal dari investasi alat ini.
