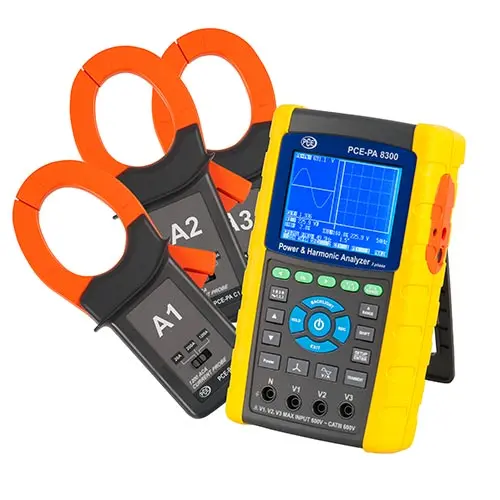

Clamp Meter PCE-PA 8300-1
PCE-PA 8300-1 Clamp Meter 3 Phase adalah alat ukur kelistrikan profesional dengan 3 clamp arus hingga 1200 A AC, LCD grafik, dan memori SD. Solusi lengkap untuk analisis daya, harmonisa, dan monitoring jaringan 3 fase dengan akurasi tinggi dan dokumentasi data yang mudah. Ideal untuk meningkatkan efisiensi dan ketepatan pengukuran di industri.
Mengenal PCE-PA 8300-1 Clamp Meter 3 Phase: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-PA 8300-1 adalah Clamp Meter atau alat ukur jepit digital canggih yang dirancang khusus untuk sistem kelistrikan tiga fase. Alat ini merupakan generasi terbaru dari rangkaian alat ukur PCE yang terkenal dengan keandalan dan presisinya, dilengkapi dengan tiga buah current clamp terpisah, layar LCD grafik yang informatif, serta slot memori SD card untuk penyimpanan data.
- Untuk apa? Alat ini digunakan untuk melakukan pengukuran dan analisis komprehensif pada jaringan listrik 3 fase. Fungsinya meliputi pengukuran arus (AC hingga 1200 A), tegangan (10-600 V), serta perhitungan daya semu, daya efektif, dan daya reaktif secara simultan. Utamanya, alat ini berperan penting dalam analisis harmonisa, pengecekan kapasitas jaringan, dan pemantauan kinerja sistem kelistrikan secara real-time.
- Untuk siapa? Clamp Meter ini diperuntukkan bagi para profesional di bidang teknik elektro, maintenance, dan energi. Pengguna utamanya adalah teknisi maintenance gedung dan pabrik, kontraktor listrik dan mekanikal, engineer di industri manufaktur, serta tim di sektor energi dan utilitas yang membutuhkan alat ukur dengan akurasi tinggi dan kemampuan dokumentasi data yang kuat untuk mendukung pekerjaan kalibrasi, pemeriksaan, dan analisa sistem.
Teknologi yang dipakai/Kelebihan dari PCE-PA 8300-1 Clamp Meter 3 Phase
- Pengukuran 3 Fase Sekaligus dengan 3 Clamp Arus: Dilengkapi dengan tiga buah current clamp berkualitas tinggi yang memungkinkan pengukuran arus pada ketiga fase (R, S, T) dan netral secara bersamaan. Ini menghilangkan kebutuhan untuk mengukur fase satu per satu, sehingga meningkatkan efisiensi kerja dan memberikan gambaran kondisi jaringan yang sesungguhnya secara real-time dengan rentang ukur hingga 1200 A AC.
- Analisis Daya Komprehensif dan Akurat: Tidak hanya mengukur arus dan tegangan, alat ini secara otomatis menghitung dan menampilkan parameter daya kunci: daya semu (apparent power), daya efektif (active power), dan daya reaktif (reactive power). Kemampuan ini sangat vital untuk analisis efisiensi energi, identifikasi kerugian daya, dan pengecekan faktor daya pada peralatan atau panel listrik 3 fase dengan ketepatan yang tinggi.
- LCD Graphic Display yang Jelas dan Informatif: Layar LCD grafik tidak hanya menampilkan angka, tetapi juga bentuk gelombang (waveform) dan trend data. Visualisasi ini memudahkan teknisi dalam mendeteksi anomali, menganalisa bentuk gelombang harmonisa, dan memahami perilaku sistem listrik dengan lebih intuitif dibandingkan alat ukur dengan display digital biasa, sehingga meningkatkan kualitas analisa.
- Penyimpanan Data Otomatis dengan Memori SD Card: Fitur unggulan ini memungkinkan penyimpanan data pengukuran secara otomatis ke dalam kartu SD. Data yang tersimpan dapat diunduh untuk dokumentasi, pelaporan, analisis lanjutan di komputer, atau sebagai bukti audit. Ini sangat mendukung proses kalibrasi, pemeliharaan berkala, dan penelusuran riwayat pengukuran.
- Konstruksi Kokoh dan Durable untuk Lingkungan Kerja Lapangan: Dibalut dengan enclosure yang tahan lama dan dirancang untuk penggunaan di lapangan yang menantang. Desain ini memastikan alat ukur dapat bertahan dari getaran, debu, dan kondisi kasar yang umum ditemui di area pabrik, plant, atau lokasi proyek, menjamin keandalan dan umur pakai yang panjang.
- Antarmuka Pengguna yang Mudah dan Efisien: Dirancang untuk kemudahan operasional, sehingga mengurangi waktu pelatihan. Pengaturan yang intuitif dan navigasi menu yang jelas memungkinkan pengguna fokus pada pengukuran dan analisis, bukan pada cara mengoperasikan alat, yang pada akhirnya meningkatkan produktivitas di lapangan.
- Solusi All-in-One untuk Diagnosa Jaringan: Menggantikan kebutuhan akan beberapa alat terpisah untuk mengukur arus, tegangan, daya, dan melakukan analisis dasar. Dengan satu perangkat PCE-PA 8300-1, tim maintenance atau engineer telah memiliki toolkit lengkap untuk mendiagnosa kesehatan jaringan listrik 3 fase, menjadikannya investasi yang efisien.
Aplikasi Penggunaan PCE-PA 8300-1 Clamp Meter 3 Phase di Berbagai Industri
- Industri Manufaktur: Memantau dan menganalisis beban listrik pada mesin-mesin produksi 3 fase (seperti CNC, compressor, oven industri) untuk mencegah kelebihan beban (overload), mengoptimalkan konsumsi energi, dan mendiagnosa gangguan yang menyebabkan mesin trip atau downtime secara tiba-tiba.
- Maintenance Gedung Perkantoran dan Pusat Perbelanjaan: Melakukan audit energi dan pemeliharaan preventif pada panel distribusi listrik utama (MDP), genset, dan sistem HVAC (Heating, Ventilation, and Air Conditioning) berkapasitas besar untuk memastikan keandalan pasokan listik dan efisiensi operasional.
- Kontraktor Listrik dan Mekanikal (M&E): Digunakan pada saat commissioning instalasi listrik baru, memverifikasi kapasitas dan pembebanan panel, serta mengukur keseimbangan beban antar fase untuk memastikan instalasi sesuai dengan standar desain dan aman dioperasikan.
- Sektor Energi dan Utilitas: Membantu dalam pengukuran kapasitas jaringan (network capacity) di gardu distribusi kecil atau untuk memantau kualitas daya (power quality) yang disuplai ke pelanggan industri, termasuk mendeteksi adanya harmonisa yang dapat merusak peralatan.
- Service dan Repair Center Peralatan Industri: Mendiagnosa kerusakan pada motor listrik 3 fase, variable frequency drive (VFD), atau peralatan kontrol lainnya dengan menganalisa parameter arus dan daya saat unit diuji, mempercepat proses perbaikan dan adjustment.
- Laboratorium Pengujian dan Kalibrasi: Sebagai alat ukur referensi atau verifikasi dalam setting laboratorium untuk menguji kinerja peralatan listrik atau sebagai bagian dari proses kalibrasi internal yang membutuhkan pengukuran multi-parameter dengan akurasi terjamin.
- Fasilitas Pendidikan dan Pelatihan Vokasi: Menjadi alat peraga yang ideal untuk pengajaran konsep kelistrikan 3 fase, pengukuran daya, dan analisis harmonisa di politeknik, sekolah teknik, atau pusat pelatihan sertifikasi teknisi.
- Perawatan Pabrik Kimia dan Minyak & Gas: Melakukan inspeksi rutin dan pemantauan kondisi pada sistem kelistrikan di area plant yang kritis, di mana keandalan dan keamanan adalah prioritas utama, serta data pengukuran yang terdokumentasi sangat diperlukan untuk kepatuhan terhadap standar keselamatan.
Harga PCE-PA 8300-1 Clamp Meter 3 Phase & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga PCE-PA 8300-1 Clamp Meter 3 Phase yang kompetitif dan detail spesifikasi teknis lengkap, Anda dapat menghubungi tim ahli kami di +62 896-2784-2222 atau melalui halaman contact us di website kami. Setiap unit yang kami pasok didukung dengan garansi resmi dan layanan purna jual yang memastikan investasi alat ukur Anda memberikan nilai optimal bagi operasional bisnis Anda. Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Voltage measurement range of 10V … 600V AC
- Current measurement range of 20 A … 1200 A AC
- Performance measurement range of 0 kW … 9.999 MW (VA/VAR)
- Simultaneous display of harmonics and waveform
- Graphic Phasor diagram
- Captures transients including dip, swell, and outage
- SD card memory
- LCD graphic display
- Durable enclosure
- Compatibility with various manufacturers’ power clamps
- Adjustable back-up interval, allowing for long-term data collection
- Auto-setting of measurement range (AC V)
- Power efficiency, delay angle, and frequency measurement
- Apparent, effective, and reactive power measurement
- Harmonic spectrum measurement up to the 50th order
- 1 x PCE-PA 8300 Clamp Meter
- 3 x Current clamps (Set 1)
- 4 x Insulated alligator clips
- 4 x Safety test lines
- 6 x 1.5V AA batteries
- 1 x 9 V power adapter
- 1 x SD memory card
- 1 x Carrying case
- 1 x User manual
| General | |
|---|---|
| Measurement Range: | Resolution |
| 10 V … 600 V (phase to neutral): | 0.1V |
| 10 V … 600 V (phase to phase: | 0.1V |
| Measurement Range: | Resolution |
| 20 A: | 0.001 A (< 10 A) 0.01 A (≥ 10 A) |
| 200 A: | 0.01 A (< 100 A) 0.1 A (≥ 100 A) |
| 1200 A: | 0.1 A (< 1000 A) 1 A (≥ 1000 A) |
| Measurement range: | Resolution |
| 0 KW … 9.999 KW: | 0.001 KW |
| 10 KW … 99.99 KW: | 0.01 KW |
| 100 KW … 999.9 KW: | 0.1 KW |
| 1 MW … 9.999 MW: | 0.001 MW |
| Measurement range: | Resolution |
| 0 KVA … 9.999 KVA: | 0.001 KVA |
| 10 KVA … 99.99 KVA: | 0.01 KVA |
| 100 KVA … 999.9 KVA: | 0.1 KVA |
| 1 MVA … 9.999 MVA: | 0.001 MVA |
| Measurement range: | Resolution |
| 0 KVAR … 9.999 KVAR: | 0.001 KVAR |
| 10 KVAR … 99.99 KVAR: | 0.01 KVAR |
| 100 KVAR … 999.9 KVAR: | 0.1 KVAR |
| 1 MVAR … 9.999 MVAR: | 0.001 MVAR |
| Measurement range: | Resolution |
| 0 KWH … 9.999 KWH: | 0.001 KWh |
| 10.00 KWH … 99.99 KWH: | 0.01 KWh |
| 100.0 KWH … 999.9 KWH: | 0.01 KWh |
| 1 MWH … 9.999 MWH: | 0.001 MMh |
| Measurement range: | Resolution |
| 0 KVARH … 9.999 KVARH: | 0.001 KVARh |
| 10.00 KVARH … 99.99 KVARH: | 0.01 KVARh |
| 100.0 KVARH … 999.9 KVARH: | 0.01 KVARh |
| 1 MVARH … 9.999 MVARH: | 0.001 MVARh |
| Measurement range: | Resolution |
| 0 … 1: | 0.01 |
| Measurement range: | Resolution |
| -180° … +180°: | 0.1° |
| Measurement range: | Resolution |
| 45 Hz … 65 Hz: | 0.1 Hz |
| Measurement range: | Resolution |
| 1 … 20th order: | 0.001 … 1 A 0.1 % |
| 21 … 30th order: | 0.001 … 1 A 0.1 % |
| 21 … 50th order: | 0.001 … 1 A 0.1 % |
| Display: | 3.7 in / 94.0 mm point-matrix LCD (320 * 240 pixel) with LED background lights |
| Safety standards: | IEC1010CAT III 600V |
| Input resistance AC V: | 10 MOhm |
| Operating frequency of current clamp: | 40 Hz … 1 kHz |
| Tested operating frequency of current clamp: | 45 Hz … 65 Hz |
| Overload protection: | AC V AC A |
| Data Storage: | SD memory card |
| Refresh interval: | 1 second |
| Data logging function: | logging with real-time speed on SD memory card |
| Record interval: | 2 … 7200 seconds |
| Data output (only for live display on computer): | per USB or RS232, depending on connection cable |
| Operating temperature: | 0°C … 50° C / 32°F … 122°F |
| Surrounding humidity: | < 80% RH 8 x 1.5V AA batteries |
| Voltage Supply: | 9V adapter |
| Current Drain: | Measurement Device: 300-mA DC current clamp: 34-mA DC |
| Maximum Wire Diameter: | 50 mm / 1.9 in |
| Weight: | Measurement Device: 948 g / 33.4 oz (incl. battery) Current clamp: 467 g / 16.4 oz (incl. cable) |
| Dimensions: | Device: 225 mm x 125 mm x 64 mm / 8.8 in x 4.9 in x 2.5 in Current clamp: 210 mm x 64 mm x 33 mm / 8.2 in x 2.5 in x 1.2 in Clamp jaw: 86 mm / 3.3 in (exterior) |
Apa masalah umum di industri yang diatasi oleh PCE-PA 8300-1 Clamp Meter ini?
Masalah umumnya adalah kesulitan mendiagnosa gangguan pada sistem 3 fase yang tidak seimbang atau adanya harmonisa yang menyebabkan pemanasan berlebih pada kabel dan trafo, serta pemadaman mesin (trip) yang tidak jelas penyebabnya. Clamp Meter ini menjadi solusi praktis karena mampu mengukur ketiga fase sekaligus, menampilkan ketidakseimbangan beban secara real-time, serta menganalisa komponen harmonisa, sehingga akar masalah dapat diidentifikasi dengan cepat tanpa perlu menebak-nebak.
Bagaimana produk ini dapat meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, teknisi mungkin perlu berganti-ganti alat atau melakukan pengukuran berulang pada setiap fase, yang memakan waktu dan berisiko pada konsistensi data. Dengan PCE-PA 8300-1, pengukuran tiga fase dilakukan dalam satu kali proses. Kemampuan analisis daya dan penyimpanan data otomatis ke SD card juga menghilangkan tahap pencatatan manual yang rawan error. Hasilnya, waktu diagnosa gangguan dipersingkat secara signifikan, perbaikan dapat dilakukan lebih tepat sasaran, dan downtime operasional produksi atau sistem dapat diminimalkan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode lama dengan clamp meter tunggal yang dipindah-pindah antar fase rentan terhadap perubahan kondisi sistem selama pengukuran berlangsung, sehingga data antar fase tidak benar-benar bersamaan (simultan). Selain itu, pencatatan manual rawan terhadap kesalahan baca dan tulis. PCE-PA 8300-1 mengatasi ini dengan pengukuran simultan 3 fase, memberikan snapshot kondisi yang akurat pada momen yang sama. Data yang tersimpan digital di SD card juga menjamin konsistensi dan keaslian data untuk keperluan kalibrasi, audit, atau analisis trend jangka panjang.
Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan alat ini?
Alat ini membantu mengurangi risiko kebakaran akibat kabel yang kepanasan karena beban tidak seimbang atau harmonisa, yang sering tidak terdeteksi oleh MCB biasa. Dari sisi kualitas, alat ini memastikan peralatan produksi mendapat pasokan daya yang berkualitas, memperpanjang umur pakainya. Untuk kepatuhan, data pengukuran yang terdokumentasi dengan baik dari alat yang akurat mendukung pemenuhan standar sistem manajemen energi (ISO 50001) dan menyediakan bukti untuk audit keselamatan kelistrikan, menciptakan proses yang lebih terkontrol dan terukur.
Bagaimana perusahaan sebaiknya mengimplementasikan alat ini dalam workflow yang ada?
Implementasi dapat dimulai dengan menugaskan teknisi atau engineer listrik yang sudah berpengalaman sebagai operator utama. Alat ini idealnya digunakan dalam jadwal pemeliharaan rutin (preventive maintenance) untuk memetakan baseline kondisi jaringan, serta sebagai alat pertama untuk troubleshooting saat terjadi gangguan. CV Java Multi Mandiri dapat mendukung implementasi dengan memberikan briefing operasional singkat dan konsultasi mengenai parameter apa saja yang perlu dimonitor sesuai dengan aplikasi spesifik di industri Anda, memastikan Anda mendapatkan nilai maksimal dari fitur-fitur canggih yang tersedia.
