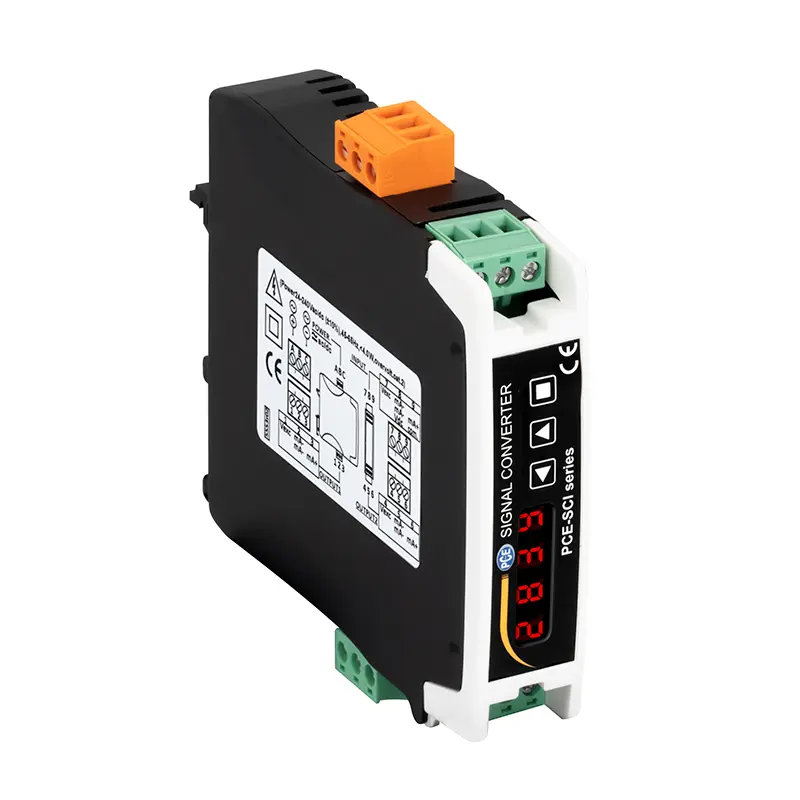

Current Measuring Transducer PCE-SCI-D
PCE-SCI-D Transduser Pengukur Arus Universal dengan konfigurasi 2 tombol dan isolasi quadruple. Solusi alat ukur untuk penggandaan & konversi sinyal 4-20mA/0-10V yang akurat (0.3%), mencegah ground loop, dan melindungi integritas sinyal di sistem automasi industri. Dapatkan garansi resmi dari distributor terpercaya.
Mengenal PCE-SCI-D Transduser Pengukur Arus Universal: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-SCI-D adalah transduser pengukur arus universal yang dapat dikonfigurasi, berfungsi sebagai pengganda (doubler) dan konverter sinyal proses industri. Alat ini dirancang untuk menerima sinyal input standar seperti 4-20mA dan 0-10VDC, lalu mengolahnya menjadi dua output yang terisolasi dan dapat diatur secara fleksibel, menjadikannya alat ukur yang sangat serbaguna untuk berbagai kebutuhan instrumentasi.
- Untuk apa? Produk ini digunakan untuk penggandaan, konversi, dan isolasi sinyal listrik dalam sistem kontrol dan automasi. Fungsinya yang utama adalah mencegah ground loop yang berbahaya, melindungi peralatan dari lonjakan tegangan, serta memastikan akurasi dan konsistensi data pengukuran dari sensor ke sistem SCADA, DCS, atau PLC. Dengan kemampuan ini, proses condition monitoring dan kontrol menjadi lebih andal.
- Untuk siapa? Transduser ini ideal bagi engineer, teknisi, dan profesional di bidang automasi pabrik, manajemen energi, instrumentasi industri, serta sistem HVAC dan bangunan cerdas. Baik untuk keperluan penelitian, kalibrasi rutin, maupun implementasi sistem kontrol baru, alat ini menawarkan solusi yang praktis dan berakurasi tinggi.
Teknologi yang dipakai/Kelebihan dari PCE-SCI-D Transduser Pengukur Arus Universal
- Isolasi Quadruple Tinggi: Memiliki isolasi penuh antara catu daya, sinyal input, output 1, dan output 2. Teknologi ini adalah pertahanan utama untuk mencegah ground loop dan memutus propagasi noise atau lonjakan tegangan, sehingga melindungi peralatan mahal dan menjaga integritas sinyal tetap prima. Ini adalah fondasi untuk pengukuran yang terpercaya di lingkungan industri yang keras.
- Konfigurasi Fleksibel dengan Antarmuka Sederhana: Dilengkapi dengan 2 tombol dan display 7-segmen yang memudahkan adjustment dan setting di lapangan. Seluruh sistem konfigurasi dapat diakses di balik penutup depan, memungkinkan penyesuaian parameter seperti rentang output dengan cepat tanpa perangkat tambahan. Fleksibilitas ini sangat menghemat waktu dalam penyiapan dan pemeliharaan.
- Fungsi Keamanan Password: Dilengkapi fitur password untuk mengunci akses konfigurasi. Ini mencegah perubahan setting yang tidak disengaja atau tidak sah oleh personel yang tidak berwenang, memastikan stabilitas dan keamanan operasi sistem kontrol Anda dalam jangka panjang.
- Dual Output yang Dapat Disesuaikan: Menyediakan dua output independen. Output 1 dapat diatur tetap pada 4…20mA, sementara Output 2 dapat dipilih antara 4…20mA atau 0…10VDC. Fleksibilitas ini memungkinkan satu perangkat untuk mengirim sinyal yang sama ke dua tujuan berbeda (misalnya, ke PLC dan recorder) atau mengonversi sinyal untuk kompatibilitas perangkat.
- Akurasi Tinggi dan Waktu Tanggap Cepat: Menawarkan akurasi pengukuran hingga 0.3% of Mb. untuk kedua rentang arus dan tegangan, menjamin ketepatan data untuk analisa yang valid. Waktu tanggap (step response) yang cepat, kurang dari 300 ms, memastikan sistem kontrol dapat merespons perubahan proses dengan hampir real-time.
- Mendukung Sinyal Aktif dan Pasif: Dapat menerima sinyal input dari sumber aktif maupun pasif, dengan penurunan tegangan (voltage drop) kurang dari 2 Vdc pada mode pasif. Kemampuan ini, ditambah dengan fasilitas penyediaan tegangan eksitasi jika diperlukan, membuatnya kompatibel dengan hampir semua jenis sensor 2-kawat dan 4-kawat di pasaran.
- Desain Kokoh untuk Lingkungan Industri: Dibangun dengan kualitas terbaik untuk penggunaan industri berat. Desainnya yang ringkas dan tahan lama memastikan keandalan operasional, mengurangi biaya pemeliharaan, dan mendukung integrasi yang mulus ke dalam panel kontrol atau rak DIN standar.
Aplikasi Penggunaan PCE-SCI-D Transduser Pengukur Arus Universal di Berbagai Industri
- Automasi dan Kontrol Proses Pabrik: Sebagai jembatan antara sensor tekanan, suhu, atau level dengan sistem kontrol utama (PLC/DCS). Alat ini melakukan penggandaan sinyal untuk dikirim ke multiple controller atau konversi sinyal untuk mengakomodasi perangkat dengan standar input yang berbeda, menyederhanakan arsitektur sistem.
- Manajemen Energi dan Sistem SCADA: Dalam sistem SCADA untuk monitoring daya, alat ini berfungsi mengisolasi sinyal dari transducer daya sebelum masuk ke sistem akuisisi data. Ini mencegah gangguan dan memastikan data konsumsi energi yang akurat untuk analisa efisiensi.
- Instrumentasi dan Monitoring Industri: Digunakan untuk condition monitoring mesin, dimana sinyal getaran atau kondisi dari berbagai sensor perlu diisolasi dan dikirim ke sistem perekam atau analyzer. Integritas sinyal yang terjaga meningkatkan akurasi diagnosis.
- Sistem HVAC dan Bangunan Cerdas: Mengkonversi dan mengisolasi sinyal dari sensor kualitas udara, aliran, atau tekanan di saluran HVAC untuk diintegrasikan ke Building Management System (BMS). Mencegah interferensi yang dapat menyebabkan pembacaan suhu atau tekanan yang salah.
- Pengolahan Air dan Limbah: Menggandakan sinyal 4-20mA dari sensor pH, conductivity, atau level tangki untuk dikirim secara bersamaan ke controller dan panel indikasi jarak jauh. Isolasi melindungi peralatan dari korosi galvanik akibat ground loop di lingkungan yang basah.
- Industri Minyak & Gas: Pada aplikasi pengukuran aliran (flow) dan tekanan di lapangan, transduser ini mengisolasi sinyal lapangan yang berisiko tinggi sebelum masuk ke ruang kontrol yang aman, meningkatkan keselamatan dan keandahan pengukuran.
- Fasilitas Penelitian dan Laboratorium: Untuk setup test bench atau rig penelitian yang memerlukan distribusi sinyal yang identik ke beberapa alat penganalisa atau data logger sekaligus, dengan jaminan tidak ada interferensi antar saluran.
- Pabrik Kimia dan Farmasi: Memastikan sinyal dari sensor di area berbahaya (hazardous area) terisolasi dengan sempurna sebelum masuk ke sistem kontrol di area aman, memenuhi kebutuhan isolasi untuk keselamatan proses dan kepatuhan regulasi.
Harga PCE-SCI-D Transduser Pengukur Arus Universal & Konsultasi Pembelian Resmi
Dapatkan solusi instrumentasi yang andal dengan PCE-SCI-D Transduser Universal hanya dari distributor resmi dan terpercaya. Kami di +62 896-2784-2222 atau melalui halaman CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Duplicates analog signals
- 4 … 20-mA and 0 … 10V
- Quick configuration using 2 buttons
- DIN rail mounting
- Inputs and outputs galvanically isolated
- Power supply 24 … 250V AC/DC
- 1 x Configurable transmitter PCE-SCI-D
- 1 x User Manual
| Process stream | |
|---|---|
| Measuring range | +4-mA … +20-mA |
| Accuracy | 0.3% of Mb. |
| Overload | 25mA |
| Signal type | active passive |
| Impedance | <2 Vdc voltage drop across terminals |
| Step response | <300 ms (0 … 99% signal) |
| Process voltage | |
| Measuring range | 0VDC…+10VDC |
| Accuracy | 0.3% of Mb. |
| Overload | 25VDC |
| Signal type | active passive |
| IUmpedance | greater than 1 MΩ |
| Step response | <300 ms (0 … 99% signal) |
| General technical data | |
| Display type | 7 segments, 2 digits |
| Security standard | CAT II / 300V |
| Protection class (device) | IP30 |
| Power supply | 24 … 240V DC ±10%, 45 … 65 Hz, isolated |
| Weight | 126g / 0.3 lbs |
| Device weight with scope of delivery | 130g / 0.3 lbs |
| Device weight including scope of delivery and outer packaging | 153g / 0.3 lbs |
| Dimensions (L x W x H) | 110 x 22 x 118 mm / 4.3 x 0.9 x 4.6 in |
| Operating conditions | 0 … 50°C / 32 … 122°F, 95% RH |
| Storage conditions | -20 … 70°C / -4 … 158°F, 95% RH |
| Languages of the instructions | English |
Apa masalah umum di industri yang diatasi oleh transduser PCE-SCI-D ini?
Masalah umumnya adalah ground loop dan interferensi noise pada sistem sinyal 4-20mA/0-10V, yang menyebabkan pembacaan tidak stabil, kerusakan perangkat PLC/SCADA, dan downtime untuk troubleshooting. PCE-SCI-D menjadi solusi praktis dengan isolasi quadruple-nya yang memutus jalur ground loop dan melindungi sinyal, sehingga sistem kontrol berjalan stabil dan data pengukuran dari alat ukur dapat dipercaya.
Bagaimana produk ini dapat meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, konfigurasi sistem sinyal yang kompleks memerlukan beberapa perangkat terpisah (isolator, converter, splitter) yang memakan tempat dan biaya perawatan. Dengan PCE-SCI-D, semua fungsi terintegrasi dalam satu unit. Konfigurasi yang mudah via 2 tombol juga mempercepat setup dan perubahan di lapangan. Hasilnya, waktu instalasi berkurang, pemeliharaan lebih sederhana, dan risiko gangguan sistem yang menyebabkan downtime produksi dapat diminimalkan.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode lama seperti menggunakan resistor pembagi atau konverter non-isolated rentan terhadap drift dan gangguan listrik, sehingga memerlukan kalibrasi dan pemeriksaan ulang yang sering. PCE-SCI-D dengan akurasi 0.3% dan isolasi tinggi memberikan pembacaan yang stabil dan repeatable. Sinyal yang terisolasi bebas dari noise lingkungan, sehingga data yang terekam di SCADA atau data logger konsisten, mengurangi kebutuhan untuk analisa ulang atau kalibrasi yang tidak terjadwal.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan produk ini?
Produk ini mengurangi risiko keselamatan akibat ground loop yang dapat menyebabkan percikan api di area berbahaya (Ex-area). Dari sisi kualitas, isolasi mencegah sinyal terkontaminasi sehingga keputusan kontrol berdasarkan data yang akurat, mengurangi produk cacat. Untuk kepatuhan, penggunaan alat dengan spesifikasi akurasi dan isolasi yang jelas mendukung sistem pengukuran yang terdokumentasi dan terkalibrasi, yang seringkali menjadi persyaratan dalam standar manajemen mutu dan proses industri.
Bagaimana perusahaan harus mengimplementasikan produk ini dalam workflow yang ada?
Implementasi dapat dimulai dengan identifikasi titik dalam sistem kontrol di mana sinyal perlu digandakan, dikonversi, atau diisolasi. Teknisi atau instrument engineer dapat memasang PCE-SCI-D di rak DIN panel kontrol. Konfigurasi input/output dapat disesuaikan di tempat sesuai kebutuhan. CV Java Multi Mandiri sebagai distributor dapat memberikan konsultasi teknis awal untuk pemilihan titik aplikasi yang tepat dan dukungan selama instalasi, memastikan transisi yang mulus dan solusi yang tepat guna.
