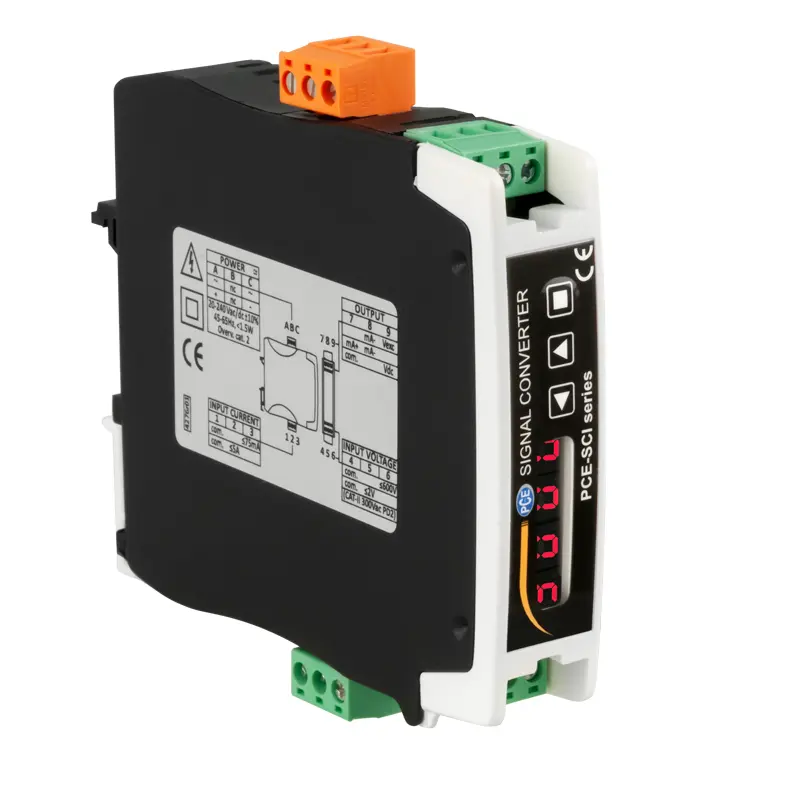

Current Signal Converter PCE-SCI-E
PCE-SCI-E Konverter Sinyal Arus & Tegangan AC/DC 0-600V, Output 4-20mA/0-10V. Solusi 2-in-1 untuk monitoring arus dan tegangan dengan akurasi tinggi (<0.3%). Ideal untuk automasi industri, manajemen energi, dan sistem kontrol proses. Dapatkan alat ukur profesional dari CV Java Multi Mandiri.
Mengenal PCE-SCI-E Konverter Sinyal Arus & Tegangan: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? PCE-SCI-E adalah konverter sinyal dual-function yang canggih, dirancang untuk mengubah besaran listrik primer (arus dan tegangan) menjadi sinyal analog standar industri. Alat ini menggabungkan fungsi pengukuran tegangan AC/DC hingga 600V dan arus AC/DC hingga 5A dalam satu unit yang kompak, menjadikannya alat yang sangat efisien untuk berbagai aplikasi pengujian dan monitoring.
- Untuk apa? Alat ini digunakan untuk memonitor, mengukur, dan mengkonversi parameter listrik secara real-time menjadi sinyal yang dapat dipahami oleh sistem kontrol seperti PLC, SCADA, atau DCS. Fungsinya mencakup monitoring tegangan suplai, konversi sinyal dari sensor arus (CT), analisis beban, dan memastikan isolasi galvanik untuk keamanan sistem dan akurasi data.
- Untuk siapa? Produk ini sangat cocok untuk engineer automasi, teknisi maintenance, profesional di bidang manajemen energi, serta staf laboratorium yang membutuhkan alat ukur dengan ketepatan dan keandalan tinggi. Baik di sektor manufaktur, utilitas, bangunan komersial, atau pendidikan, PCE-SCI-E adalah solusi yang tepat.
Teknologi yang dipakai/Kelebihan dari PCE-SCI-E Konverter Sinyal
- Fungsi Ganda dalam Satu Unit: Hemat biaya dan ruang panel dengan kemampuan mengukur arus (0-5A AC/DC) dan tegangan (0-600V AC/DC) sekaligus. Tidak perlu lagi membeli dua perangkat terpisah, sehingga menyederhanakan inventaris dan instalasi.
- Akurasi dan Presisi Tinggi: Dilengkapi dengan teknologi pengukuran True RMS yang memastikan pembacaan akurat bahkan pada gelombang AC yang terdistorsi atau non-sinusoidal. Akurasi keseluruhan mencapai kurang dari 0.3% dari full scale, menjamin data yang andal untuk pengambilan keputusan dan kalibrasi sistem.
- Fleksibilitas Konfigurasi dan Output: Dapat dikonfigurasi langsung melalui keypad pada perangkat tanpa memerlukan software atau kabel tambahan. Menghasilkan dua output analog standar yang dapat dipilih: sinyal arus 4-20mA untuk transmisi jarak jauh yang tahan noise, dan sinyal tegangan 0-10V untuk kompatibilitas dengan berbagai input kontrol.
- Keamanan dan Isolasi yang Unggul: Input tegangan memiliki impedansi sangat tinggi (13 MΩ), yang meminimalkan beban pada sirkuit yang diukur dan tidak mengganggu operasi normal. Fungsi isolasi galvanik antara input dan output melindungi sistem kontrol dari gangguan dan tegangan transien, sesuai dengan kategori proteksi CAT-II 300V AC.
- Kemudahan Instalasi dan Operasi: Dirancang untuk mounting pada top-hat rail (DIN rail) standar industri, memungkinkan instalasi yang cepat dan rapi di dalam panel kontrol. Dapat dioperasikan dengan catu daya yang luas (18-265V AC/DC, 45-65 Hz), memberikan fleksibilitas di berbagai lokasi.
- Rentang Ukur yang Dapat Disesuaikan: Menawarkan fleksibilitas maksimal dengan rentang ukur tegangan yang dapat di-adjustment, mulai dari 0-1V, 2V, 10V, hingga 600V. Hal ini memungkinkan alat untuk dioptimalkan untuk aplikasi spesifik, meningkatkan resolusi dan akurasi pada rentang yang lebih sempit.
- Fitur Tambahan yang Komprehensif: Selain pengukuran dasar, perangkat ini juga mampu melakukan pengukuran frekuensi. Kemampuan untuk menghubungkan current transformer (CT) eksternal memperluas jangkauan pengukuran arus jauh melampaui 5A, cocok untuk aplikasi daya tinggi.
Aplikasi Penggunaan PCE-SCI-E Konverter Sinyal di Berbagai Industri
- Automasi Industri & Manufaktur: Sebagai antarmuka antara sensor di lapangan (seperti sensor pada mesin atau conveyor) dan sistem PLC pusat. Memastikan sinyal yang konsisten dan akurat untuk kontrol proses produksi, mengurangi downtime akibat kesalahan pembacaan sensor.
- Manajemen Energi dan Smart Grid: Untuk memonitor tegangan suplai dan konsumsi arus pada panel distribusi, transformer, atau genset. Data yang dikonversi ke 4-20mA dapat diumpankan ke sistem SCADA untuk analisis beban, pemantauan kualitas daya, dan optimasi penggunaan energi.
- Bangunan Komersial (HVAC & BMS): Memonitor tegangan dan arus pada unit HVAC, pompa, dan fan coil. Sinyal output digunakan oleh Building Management System (BMS) untuk mengontrol kecepatan, menyalakan/mematikan peralatan, dan mendeteksi kondisi abnormal seperti overload.
- Monitoring Proses dan Condition Monitoring: Dalam industri kimia atau minyak & gas, alat ini digunakan untuk memantau parameter motor dan pompa. Perubahan kecil dalam arus atau tegangan yang terdeteksi dapat menjadi indikasi awal kerusakan mekanis, memungkinkan pemeliharaan prediktif.
- Utilitas dan Pembangkit Listrik: Berfungsi sebagai konverter sinyal untuk Current Transformer (CT) pada sistem proteksi dan metering. Mengkonversi arus primer yang tinggi menjadi sinyal 4-20mA yang aman untuk perangkat relai atau pencatat data (data logger).
- Laboratorium dan Pendidikan: Sebagai alat bantu pengajaran dan penelitian untuk mempelajari prinsip konversi sinyal, isolasi, dan instrumentasi. Akurasinya yang tinggi juga cocok untuk digunakan dalam setup pengujian yang memerlukan pemeriksaan dan analisa data yang teliti.
- Water & Wastewater Treatment: Memonitor performa motor penggerak blower, mixer, dan pompa di instalasi pengolahan air. Sinyal yang stabil memastikan kontrol loop untuk penambahan bahan kimia atau laju alir berjalan dengan presisi.
- Renewable Energy (Solar/Wind): Memantau output dari panel surya (tegangan DC) atau dari inverter (tegangan/arus AC) sebelum sinyal dikirim ke controller atau grid-tie system. Membantu dalam evaluasi performa dan efisiensi sistem.
Harga PCE-SCI-E Konverter Sinyal & Konsultasi Pembelian Resmi
Untuk mendapatkan informasi harga PCE-SCI-E yang kompetitif dan penawaran khusus, serta konsultasi teknis gratis untuk memastikan produk ini cocok dengan kebutuhan sistem Anda, jangan ragu untuk menghubungi tim ahli kami. Sebagai distributor resmi alat ukur dan uji terpercaya, +62 896-2784-2222 atau melalui halaman CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- DIN rail mounting
- Measuring range 0 … 600 V AC/DC
- Active and passive output signal
- Display and keypad for configuration
- Frequency measurement
- Measuring range 0 … 5 A AC/DC
- 1 x Current Signal Converter PCE-SCI-E
- 1 x User manual
| AC voltage | |
|---|---|
| Adjustable measuring ranges | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / |
| Accuracy | <0.3 % of full range |
| Maximum input signal | 800 V AC for the measuring ranges 10 … 600 V AC, |
| Measuring resistance | 13 MΩ for the measuring ranges 10 … 600 V AC, |
| Measurement type | True RMS |
| Protection category | CAT-II 300 V AC |
| DC voltage | |
| Adjustable measuring ranges unipolar | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / |
| Adjustable measuring ranges bipolar | ±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 |
| Accuracy | <0.2 % of full range |
| Maximum input signal | 800 V DC for the measuring ranges 10 … 600 V DC, |
| Measuring resistance | 13 MΩ for the measuring ranges 10 … 600 V DC, |
| Alternating current | |
| Adjustable measuring ranges | 0 … 1 / 2 / 3 / 4 / 5 A AC, |
| Accuracy | <0.3 % of full range |
| Maximum input signal | 7 A AC for the measuring ranges |
| Measuring resistance | 20 mΩ for the measuring ranges 300 mA AC … 5 A AC, |
| Direct current | |
| Adjustable measuring ranges | 0 … 1 / 2 / 3 / 4 / 5 A DC, |
| Accuracy | <0.2 % of full range |
| Maximum input signal | 7 A DC for the measuring ranges |
| Measuring resistance | 20 mΩ for the measuring ranges 300 mA DC … 5 A DC, |
| Frequency | |
| Adjustable measuring ranges for voltage | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Adjustable measuring ranges for current | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Accuracy | <0.2 % of full range |
| Reaction time | |
| AC signals | <350 ms typically 0 … 99 % |
| DC signals | <90 ms typically 0 … 99 % without filter |
| Output signals | |
| Active current output | 4 … 20 mA minimum 0 mA and maximum <22 mA |
| Passive current output | 4 … 20 mA maximum 30 V DC |
| Voltage output | 0 … 10 V DC |
| Load resistance | current output maximum <400 Ω |
| Further specifications | |
| Thermal drift | 150 ppm / °C |
| Power supply | 18 … 265 V AC/DC isolated |
| Frequency | 45 … 65 Hz |
| Power consumption | <1.5 W |
| Conductor cross-section | 1 … 2.5 mm² |
| Overvoltage category | CAT-II |
| Isolation | 3000 Vrms for 60 seconds |
| Protection class | IP30 |
| Impact protection | IK06 |
| Operating conditions | 0 … 50 °C / 32 … 122 °F, 0 … 95 % RH, non-condensing |
| Storage conditions | -20 … 70 °C / -4 … 158 °F, 0 … 95 % RH, non-condensing |
| Warm-up time | 15 minutes |
| Maximum working height | 2000 meters / 6561 feet |
| Mounting | standard DIN rail 35 x 7.5 mm / 1.3 x 0.3″ |
| Connection | plug-in screw terminal (grid 5.08 mm / 0.2″) |
| Housing material | polyamide V0 |
| Dimensions | 106 x 108 x 22.5 mm / 4.1 x 4.2 x 0.9″ |
| Weight | <150 g / 5.3 oz |
Apa masalah umum di industri yang diatasi oleh PCE-SCI-E?
Masalah umumnya adalah kebutuhan untuk memantau arus dan tegangan secara terpisah dengan dua alat berbeda, yang memakan biaya, ruang, dan berpotensi menyebabkan inkonsistensi data. Selain itu, sinyal langsung dari sensor (seperti CT) seringkali tidak kompatibel dengan input sistem kontrol. PCE-SCI-E menjadi solusi praktis dengan menggabungkan kedua fungsi pengukuran dalam satu unit dan sekaligus mengkonversinya menjadi sinyal standar industri 4-20mA/0-10V yang siap diproses oleh PLC atau SCADA, menyederhanakan wiring dan meningkatkan keandalan data.
Bagaimana produk ini dapat meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, troubleshooting masalah listrik atau proses memerlukan pemeriksaan manual dengan multimeter, yang memakan waktu dan menghentikan produksi. Dengan PCE-SCI-E yang terpasang permanen, monitoring berjalan secara real-time dan kontinu. Sistem kontrol dapat langsung menerima sinyal yang akurat untuk mengambil keputusan otomatis (misalnya, trip pada kondisi overload). Deteksi dini anomali juga memungkinkan perawatan terjadwal (predictive maintenance), mencegah kerusakan total yang menyebabkan downtime panjang dan menghemat biaya perbaikan yang besar.
Bagaimana PCE-SCI-E meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode lama seperti pembacaan manual dengan clamp meter rentan terhadap kesalahan manusia, variasi titik pengukuran, dan kurangnya pencatatan data. PCE-SCI-E menghilangkan faktor ini dengan memberikan pembacaan digital yang stabil dan akurat (<0.3% FS) secara terus-menerus dari titik yang sama. Teknologi True RMS-nya memastikan akurasi bahkan pada beban non-linear. Sinyal outputnya yang terkalibrasi dengan baik menjamin konsistensi data yang masuk ke sistem kontrol, mengurangi kebutuhan untuk kalibrasi ulang yang sering dan re-check manual, sehingga data untuk analisa dan pelaporan menjadi lebih terpercaya.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan produk ini?
Produk ini membantu mengurangi risiko keselamatan akibat kegagalan isolasi dengan menyediakan decoupling galvanik antara sisi daya tinggi dan sisi kontrol. Dari segi kualitas, akurasi pengukurannya mendukung proses produksi yang terkontrol dan sesuai spesifikasi. Untuk kepatuhan, data yang akurat dan dapat dilacak dari perangkat yang terkalibrasi sangat penting untuk memenuhi standar sistem manajemen mutu (seperti ISO 9001) atau audit efisiensi energi. Ini mendukung proses kalibrasi yang terdokumentasi dan pengambilan keputusan berbasis data.
Bagaimana perusahaan mengimplementasikan produk ini dalam workflow yang ada?
Implementasinya sangat praktis. Pertama, identifikasi titik pengukuran kritis (misalnya, output panel utama, input motor penting). Teknisi listrik kemudian dapat memasang PCE-SCI-E pada DIN rail di panel terdekat, menghubungkan input ke sirkuit yang akan diukur, dan output ke input analog PLC/SCADA. Konfigurasi rentang dan output dilakukan langsung via keypad. Engineer automasi kemudian memprogram logika di sistem kontrol berdasarkan sinyal yang diterima. Tim kami dari CV Java Multi Mandiri dapat memberikan panduan teknis, diagram wiring, dan konsultasi untuk memastikan integrasi yang mulus dan optimal dengan sistem yang ada.
