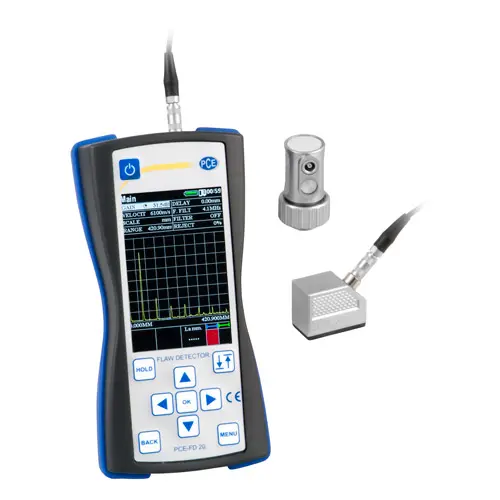

Defectoscope PCE-FD 20
Defectoscope PCE-FD 20 adalah alat ukur ultrasonic portable dengan layar LCD besar untuk inspeksi A-Scan & B-Scan. Alat ini memberikan akurasi tinggi dalam pemeriksaan diskontinuitas las, pengukuran ketebalan material, dan identifikasi cacat untuk industri metalurgi, dirgantara, dan fabrikasi. Solusi terpercaya untuk analisa non-destruktif di lapangan.
Mengenal Defectoscope PCE-FD 20: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? Defectoscope PCE-FD 20 adalah perangkat ultrasonic flaw detector portabel generasi terbaru yang dirancang untuk pengujian material non-destruktif (NDT). Alat ini memanfaatkan teknologi ultrasound frekuensi tinggi (1 … 10 MHz) untuk menembus material dan memberikan data inspeksi yang akurat dan dapat diandalkan. Dengan performa tinggi dan antarmuka yang user-friendly, alat ini menjadi solusi utama untuk berbagai kebutuhan pemeriksaan kualitas material.
- Untuk apa? Alat ini digunakan secara khusus untuk mengukur ketebalan material, mengidentifikasi cacat internal seperti porositas, retak, atau inklusi, serta mendeteksi diskontinuitas pada sambungan las. PCE-FD 20 melakukan analisa mendalam terhadap integritas struktur, memastikan material memenuhi standar keamanan dan kualitas sebelum digunakan dalam aplikasi kritis. Proses kalibrasi yang mudah menjamin ketepatan pengukuran berulang.
- Untuk siapa? Defectoscope ini sangat cocok untuk teknisi NDT, insinyur kualitas, supervisor produksi, dan peneliti di berbagai sektor industri berat. Pengguna di bidang rekayasa mekanik, industri dirgantara, metalurgi, fabrikasi, dan jasa inspeksi akan sangat terbantu dengan kemampuan portabel dan akurasi alat ini. Institusi pendidikan dan laboratorium penelitian juga dapat memanfaatkannya untuk keperluan pengajaran dan analisa material.
Teknologi yang dipakai/Kelebihan dari Defectoscope PCE-FD 20
- Visualisasi Data Lengkap dengan Layar LCD Besar: Dilengkapi dengan layar LCD TFT berukuran besar yang menampilkan peta sinyal ultrasonik dalam format A-scan secara real-time, serta rekonstruksi penampang melintang (B-scan) untuk analisa yang lebih mendalam. Tampilan yang jelas ini memudahkan interpretasi data di lapangan, mengurangi kesalahan analisa, dan meningkatkan kecepatan pemeriksaan.
- Portabel dan Siap Pakai di Lapangan: Desainnya yang ringkas dan portable memungkinkan inspeksi dilakukan langsung di lokasi kerja, seperti di pabrik, lapangan konstruksi, atau fasilitas perawatan. Dilengkapi dengan dua probe transducer kontak yang berbeda sudut (45° dan 90°), alat ini siap menghadapi berbagai jenis permukaan dan geometri material dengan presisi tinggi.
- Rentang Pengukuran yang Luas dan Akurat: Memiliki rentang kecepatan suara yang dapat diatur dari 1000 hingga 9999 m/s, cocok untuk beragam jenis material seperti logam, plastik, dan komposit. Rentang interval waktu pengukuran (scan duration) dari 6 hingga 1000 mikrodetik memastikan deteksi cacat yang komprehensif, dari cacat permukaan hingga cacat dalam.
- Kemampuan Penyimpanan Data untuk Dokumentasi: Fitur penyimpanan internal memungkinkan pengguna menyimpan hingga 100 data sets hasil scan untuk keperluan dokumentasi, pelaporan, atau analisa lanjutan. Data dapat ditransfer melalui koneksi USB untuk pengolahan lebih lanjut di komputer, mendukung proses quality control yang terukur dan terdokumentasi.
- Operasi yang Mudah dengan Akurasi Terjamin: Dirancang untuk meminimalkan kebutuhan adjustment yang rumit. Dengan kalibrasi yang tepat, alat ini memberikan pembacaan yang konsisten dan dapat diandalkan, mengurangi subjektivitas dalam interpretasi dan meningkatkan kepercayaan terhadap hasil inspeksi. Ini adalah alat detektor yang mengutamakan ketepatan.
- Solusi Serbaguna untuk Berbagai Aplikasi: Kehadiran dua probe berbeda (45° untuk deteksi cacat miring dan 90° untuk ketebalan dan cacat lurus) membuatnya menjadi penganalisa yang fleksibel. Alat ini dapat berfungsi sebagai thickness gauge sekaligus flaw detector, menghemat biaya investasi peralatan.
Aplikasi Penggunaan Defectoscope PCE-FD 20 di Berbagai Industri
- Industri Fabrikasi dan Pengelasan: Mendeteksi cacat las seperti retak, slag inclusion, porositas, dan lack of fusion pada sambungan las pipa, tangki, dan struktur baja. Pemeriksaan rutin ini mencegah kegagalan struktur yang berbahaya dan mahal, memastikan kualitas produk sesuai standar.
- Industri Dirgantara dan Penerbangan: Melakukan inspeksi komponen kritis seperti bilah turbin, rangka pesawat, dan undercarriage untuk mendeteksi fatigue crack atau cacat manufacturing. Pemantauan kondisi (condition monitoring) yang proaktif ini sangat penting untuk keselamatan penerbangan.
- Industri Metalurgi dan Pengecoran Logam: Mengidentifikasi flaw pada produk cor seperti inklusi, rongga, dan retak dingin sebelum produk diproses lebih lanjut. Analisa ini membantu meningkatkan yield produksi dan mengurangi waste material.
- Rekayasa Mekanik dan Pemeliharaan Aset: Memantau ketebalan dinding pipa, vessel, dan boiler yang mengalami korosi atau erosi. Pengukuran ketebalan yang akurat membantu merencanakan jadwal perawatan dan mencegah kebocoran atau ledakan.
- Industri Konstruksi dan Infrastruktur: Memeriksa integritas struktur beton bertulang, mendeteksi kabel tendon yang patah, atau mengevaluasi kualitas sambungan pada konstruksi baja jembatan dan gedung tinggi.
- Laboratorium Penelitian dan Pengembangan: Digunakan dalam penelitian material baru, menguji sifat akustik material, dan mengembangkan prosedur inspeksi NDT yang standar. Alat ini mendukung kegiatan penelitian yang membutuhkan data empiris yang presisi.
- Industri Perkeretaapian dan Maritim: Inspeksi roda kereta, rel, dan komponen bogie untuk mendeteksi retak akibat beban fatigue. Pada industri maritim, digunakan untuk memeriksa lambung kapal dan struktur offshore platform.
- Kontrol Kualitas di Manufaktur Umum: Sebagai bagian dari proses quality assurance untuk memastikan material baku dan produk setengah jadi bebas dari cacat internal sebelum assembly, meningkatkan keandalan produk akhir.
Harga Defectoscope PCE-FD 20 & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga Defectoscope PCE-FD 20 yang kompetitif dan informasi detail mengenai spesifikasi teknis, silakan hubungi tim ahli kami di +62 896-2784-2222 atau kunjungi halaman contact us di website kami untuk pengiriman ke seluruh Indonesia. Dapatkan solusi alat ukur yang membuat pekerjaan Anda lebih mudah, pasti, dan terpercaya. Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Operating frequency range: 1 … 10 MHz
- Measured time interval range: 6 … 1000 microseconds (µs)
- Sound velocity: 1000 … 9999 m/s
- Implements shadow, echo and mirror-shadow testing
- methods
- Features a USB interface for downloading data to PC for detailed analysis
- Lightweight
- Battery or electric power
- 1.5 m long probe cable
- 1 x PCE-FD 20 defectoscope
- 1 x probe cable (1.5 m long)
- 1 x contact transducer probe (90 °)
- 1 x contact transducer probe (45 °)
- 3 x 1.5 V batteries (AA)
- 1 x battery charger / electric power supply
- 1 x USB cable
- 1 x user manual
| General | |
|---|---|
| Operating frequency range | 1 … 10 MHz |
| Measure time interval range (scan duration) | 6 … 1000 microseconds (µs) |
| Sound velocity range | 1000 … 9999 m/s |
| Deviation of measurement of time intervals | Not exceed ± 0.025 µs |
| Max. deviation of amplitude of signals at receiver input in 0 … 110 dB range | Not exceed ± 0.5 dB |
| Testing gain region | 125 dB |
| Averaging over the quantity of starts | 1 … 16 |
| Range of time-variable gain (TVG) / Number of control points TVG | 40 dB / 15 |
| Duration of excitation pulse to load | 0 … 0.5 µs |
| Amplitude of excitation pulse to 50 Ohm load, not less | 100, 200, 300 |
| Operating frequency range of receiver at -3 dB | 1 … 10 MHz |
| Deviation of amplitudes of input signals in 10 … 100% range of screen height | Not more than 1 dB |
| Scanning | 1 … 1000 µs |
| Scanning delay | 0 … 2000 µs |
| Measurement range of time intervals | 0 … 1000 µs |
| Prism of probe delay | 0 … 15 µs |
| Automatic signaling of defects (AFS) | Dual-gate |
| Setting range of AFS gates | 0 … 2000 µs |
| Adjusting thresholds of AFS gates | 0 … 100% |
| Detection of signals (receiver) | Positive half-wave, radio mode |
| Dimensions of device (approx.) | 80 x 162 x 35 mm / 3.14 x 6.37 x 1.37″ |
| Dimensions display (approx.) | 48 x 74 mm / 1.88 x 2.91″ |
| Power supply | 100 … 250 V AC or 3 x 1.5 V AA batteries |
| Weight (approx.) | 250 g / 0.55 lb (without batteries) |
Apa masalah umum di industri pengelasan yang diatasi oleh Defectoscope PCE-FD 20?
Masalah utamanya adalah deteksi cacat las tersembunyi (seperti retak, porositas, inklusi terak) yang tidak terlihat oleh mata. Cacat ini dapat melemahkan sambungan dan berpotensi menyebabkan kegagalan struktur yang berbahaya dan mahal. PCE-FD 20 menjadi solusi praktis dengan menggunakan gelombang ultrasonik untuk ‘melihat’ ke dalam material, mengidentifikasi lokasi dan ukuran diskontinuitas secara akurat, sehingga perbaikan dapat dilakukan sebelum produk digunakan.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, inspeksi mungkin memerlukan pengiriman sampel ke lab atau menggunakan metode yang lebih lambat. Dengan PCE-FD 20 yang portabel, inspeksi dapat dilakukan langsung di lapangan atau di jalur produksi secara real-time. Hasil A-scan dan B-scan yang instan mengurangi waktu tunggu analisa, memungkinkan keputusan perbaikan atau pelepasan material lebih cepat. Hal ini secara signifikan memangkas downtime peralatan dan mempercepat alur kerja quality control.
Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?
Metode inspeksi visual atau penetrant test sangat subjektif dan hanya mendeteksi cacat permukaan. PCE-FD 20 memberikan pembacaan kuantitatif (seperti kedalaman dan ukuran cacat) dengan akurasi tinggi. Fitur kalibrasi yang mudah dan penyimpanan setelan memastikan konsistensi pengukuran antar operator dan waktu. Data digital yang tersimpan menghilangkan kesalahan pencatatan manual, sehingga hasil pemeriksaan lebih dapat diandalkan dan dapat diaudit.
Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?
Penggunaan alat ini secara signifikan mengurangi risiko kegagalan material yang dapat menyebabkan kecelakaan kerja, kerusakan aset, atau pencemaran lingkungan. Dalam industri yang diatur ketat (seperti dirgantara dan minyak & gas), alat ini membantu memenuhi standar kepatuhan wajib seperti API, ASME, atau ISO mengenai inspeksi non-destruktif. Dokumentasi hasil scan yang digital juga mendukung traceability dan bukti due diligence dalam proses quality management system.
Bagaimana perusahaan mengimplementasikan produk ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan melatih teknisi kualitas atau insinyur NDT yang sudah berpengalaman untuk mengoperasikan alat ini. CV Java Multi Mandiri dapat mendukung dengan pelatihan operasional dasar. Alat ini kemudian diintegrasikan pada titik-titik kritis dalam alur kerja, seperti pemeriksaan material masuk, inspeksi antar proses pengelasan, atau pemeriksaan rutin pemeliharaan. Tim kami siap memberikan konsultasi untuk menentukan prosedur inspeksi yang paling efektif sesuai proses spesifik klien.
