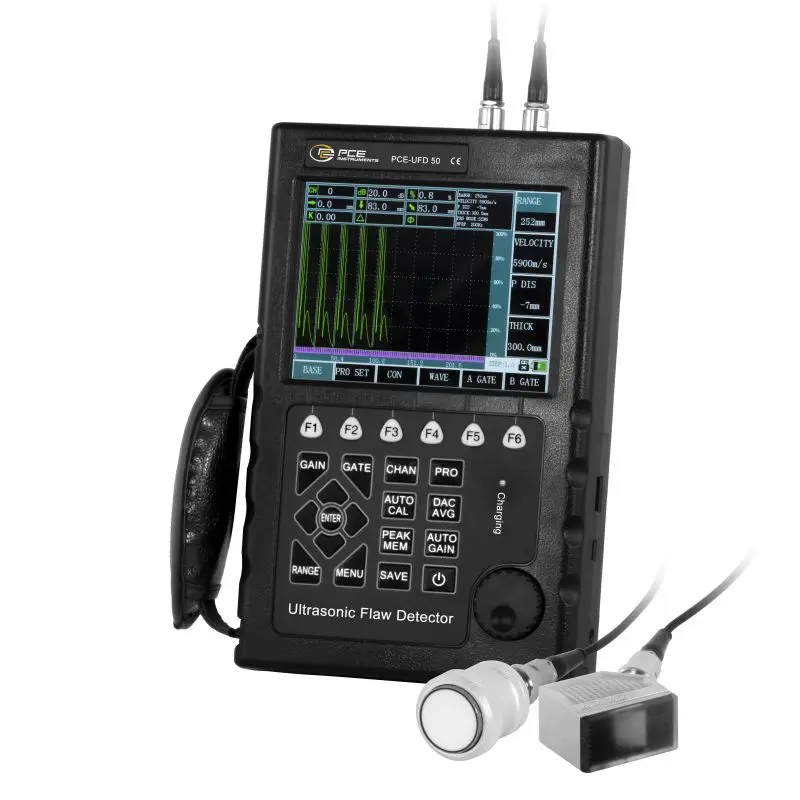

Defectoscope PCE-UFD 50
Defectoscope PCE-UFD 50 adalah Ultrasonic Flaw Detector dengan rekaman video & fungsi DAC/AVG terintegrasi untuk pengujian material non-destruktif. Alat ini mendeteksi cacat internal seperti retak pada las, mengukur ketebalan dinding hingga 10 meter, dan mendokumentasikan hasil inspeksi dengan akurasi tinggi tanpa merusak material.
Mengenal Defectoscope PCE-UFD 50: Alat Ukur untuk Pengujian Profesional
- Ini alat apa? Defectoscope PCE-UFD 50 adalah perangkat Ultrasonic Flaw Detector generasi terbaru yang dirancang untuk pengujian material non-destruktif (NDT). Alat ini menggunakan prinsip gelombang ultrasonik dengan frekuensi dapat diatur dari 0.5 hingga 20 MHz untuk menganalisa integritas material, menjadikannya alat ukur yang sangat penting dalam inspeksi kualitas.
- Untuk apa? Alat ini digunakan untuk mendeteksi cacat internal seperti retak, inklusi, atau porositas pada material logam, mengukur ketebalan dinding dengan presisi, serta menginspeksi kualitas sambungan las. Dengan fitur rekaman video layar dan evaluasi DAC/AVG terintegrasi, proses pemeriksaan dan analisa menjadi lebih mudah, pasti, dan terpercaya.
- Untuk siapa? Defectoscope PCE-UFD 50 sangat cocok untuk teknisi NDT, insinyur QA/QC, tim pemeliharaan di industri fabrikasi logam, minyak & gas, pembangkit listrik, serta laboratorium pengujian material yang membutuhkan alat dengan akurasi tinggi dan kemampuan dokumentasi yang lengkap.
Teknologi yang dipakai/Kelebihan dari Defectoscope PCE-UFD 50
- Fungsi DAC & AVG Terintegrasi: Mempermudah evaluasi cacat dengan koreksi amplitudo berdasarkan jarak (DAC) dan metode Distance Gain Size (AVG). Fitur ini meningkatkan ketepatan dalam mengklasifikasikan ukuran dan jenis cacat, mengurangi subjektivitas dalam analisa.
- Rekaman Video Layar Langsung: Mampu merekam seluruh konten tampilan A-scan selama proses inspeksi. Video ini dapat diputar ulang untuk analisa mendalam, pelatihan, atau sebagai bukti dokumentasi yang objektif dalam laporan kalibrasi dan pemeriksaan.
- Rentang Pengukuran Luas dan Fleksibel: Dengan kemampuan mengukur ketebalan material dari 0 hingga 10.000 mm (10 meter) pada material seperti baja, dan kecepatan suara yang dapat disesuaikan dari 1000 hingga 15000 m/s, alat ini cocok untuk beragam aplikasi, dari komponen tipis hingga struktur tebal.
- Tampilan A-Scan yang Jelas dan Parameter Lengkap: Dilengkapi dengan layar TFT warna 5.7 inci yang menampilkan waveform A-scan dengan jelas. Pengguna dapat mengatur parameter seperti probe delay, attenuation, dan amplifikasi secara mudah melalui rotary knob untuk mendapatkan pembacaan yang optimal.
- Desain Ergonomis dan Tangguh: Dibangun dengan bodi yang robust untuk kondisi industri, namun hanya berbobot 1.1 kg. Desain ini memungkinkan penggunaan mobile di lapangan yang sulit maupun sebagai alat desktop di workshop, meningkatkan efisiensi kerja.
- Fitur Pendukung Analisis dan Pelaporan: Memiliki fungsi ekspor data dan pembuatan laporan melalui software pendamping. Hal ini mendukung proses traceability, audit kualitas, dan condition monitoring aset secara sistematis.
- Akurasi Waktu Transit yang Tinggi: Mengukur cacat berdasarkan prinsip waktu transit gelombang ultrasonik dengan resolusi tinggi, memungkinkan lokalisasi cacat komponen dengan ketepatan yang sangat baik untuk mendukung pengambilan keputusan perbaikan.
Aplikasi Penggunaan Defectoscope PCE-UFD 50 di Berbagai Industri
- Fabrikasi dan Konstruksi Logam: Untuk inspeksi kritis sambungan las (weld seams) pada struktur baja, tangki tekanan, dan jembatan. Mendeteksi retak atau cacat las yang tidak terlihat mata, mencegah kegagalan struktur dan memastikan kepatuhan terhadap standar keselamatan.
- Industri Minyak, Gas, dan Petrokimia: Digunakan dalam pemeliharaan rutin pipa, vessel, dan heat exchanger. Alat ini mengukur ketebalan dinding yang terkikis korosi dan melokalisasi cacat tanpa perlu mengosongkan atau membongkar peralatan, mengurangi downtime yang mahal.
- Pembangkit Listrik dan Energi: Memeriksa integritas turbin, boiler, dan pipa steam. Pengukuran ketebalan dan deteksi cacat membantu merencanakan perawatan prediktif, mencegah kebocoran dan outage yang mengganggu pasokan energi.
- Pemeliharaan dan Inspeksi Aset Industri: Sebagai bagian dari program condition monitoring, alat ini memeriksa mesin, roda gigi, dan komponen kritis lainnya. Identifikasi dini cacat fatigue memperpanjang usia aset dan mengoptimalkan jadwal perawatan.
- Manufaktur Komponen Presisi: Menguji produk jadi seperti poros, bantalan, dan casting untuk memastikan tidak ada cacat internal sebelum pengiriman, menjaga reputasi kualitas dan mengurangi risiko komplain dari pelanggan.
- Layanan Jasa Inspeksi dan Laboratorium Pengujian: Menjadi alat utama bagi perusahaan jasa NDT atau laboratorium material yang membutuhkan peralatan dengan kemampuan dokumentasi (rekaman video) dan analisa (DAC/AVG) yang kuat untuk mendukung sertifikasi dan laporan kepada klien.
- Pendidikan dan Pelatihan: Cocok untuk institusi pendidikan teknik dan pusat pelatihan sertifikasi NDT. Fitur rekaman video sangat berguna untuk demonstrasi konsep gelombang ultrasonik dan analisa cacat kepada peserta didik.
Harga Defectoscope PCE-UFD 50 & Konsultasi Pembelian Resmi
Untuk mendapatkan penawaran harga Defectoscope PCE-UFD 50 yang kompetitif dan informasi spesifikasi teknis lengkap, Anda dapat menghubungi tim ahli kami di +62 896-2784-2222 atau melalui halaman contact us di website kami. Kami siap membantu Anda memilih solusi pengujian non-destruktif yang tepat untuk menjamin kualitas dan keamanan operasional industri Anda. Untuk mendapatkan penawaran harga dan konsultasi, silakan hubungi CV. Java Multi Mandiri atau +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman contact us.
- Single or dual probe measurement
- AVG and DAC evaluation methods
- Sound velocity 1000 … 15000 m/s
- Low weight
- TFT colour display
- USB interface and software
- Memory for up to 100 data records
- 1 x defectoscope PCE-UFD 50
- 1 x vertical probe
- 1 x angle probe
- 2 x probe cable approx. 1 m
- 1 x power supply unit 12.6 V / 2 A
- 1 x power cable
- 1 x transport case
- 1 x operating instructions
| Material thickness | |
|---|---|
| Measuring range | 0 … 10000 mm |
| Resolution | 1 mm |
| Pulse shift | |
| Measuring range | -20 … +999.9 µs |
| Resolution | 0.1 µs |
| Measuring range | 1000 … 3400 µs |
| Resolution | 1 µs |
| General technical data | |
| Measurement functions | Pulse echo, transmit-receive |
| Units | mm |
| Frequency | 0.5 … 20 MHz |
| Display type | TFT colour display |
| Display size | 5.7 inches |
| Storage medium | Internal memory |
| Storage capacity | 100 parameters |
| Interface | Mini-USB, USB-A |
| Sensor | Ultrasonic |
| Gain range | 130 dB |
| Speed of sound adjustable | 1000 … 15000 m/s |
| Menu language | English (US), Chinese |
| Protection class (device) | IP30 |
| Power supply | 12.6 V / 2 A |
| Plug type | Safety plug |
| Weight | 1130 g |
| Operating conditions | -10 … 50 °C , 20 … 90 % r.H. |
| Storage conditions | -10 … 50 °C , 20 … 90 % r.F |
| Capacity | 3600 mAh |
| Dimensions ( L x W x H ) | 240 x 160 x 50 mm |
Apa masalah umum di industri yang dipecahkan oleh Defectoscope PCE-UFD 50?
Masalah umum adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas) pada material tanpa merusaknya. Metode inspeksi visual atau destruktif memakan biaya tinggi dan waktu lama. Defectoscope PCE-UFD 50 menjadi solusi praktis dengan menggunakan gelombang ultrasonik untuk ‘melihat’ ke dalam material, mengidentifikasi cacat, mengukur ketebalan, dan memastikan integritas struktur secara cepat dan non-destruktif, sehingga mencegah kegagalan komponen yang berisiko tinggi.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Sebelumnya, inspeksi mungkin memerlukan pembongkaran peralatan atau penghentian produksi untuk pemeriksaan visual terbatas. Dengan PCE-UFD 50, inspeksi dapat dilakukan secara in-situ (di tempat). Kemampuan mengukur ketebalan dan mendeteksi korosi pada pipa atau vessel tanpa mengosongkannya secara signifikan mengurangi waktu henti. Fitur rekaman video dan pembuatan laporan otomatis juga mempercepat proses dokumentasi dan analisis pasca-inspeksi, menghemat waktu tenaga kerja.
Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?
Metode manual atau alat lama sering bergantung pada interpretasi operator yang subjektif terhadap sinyal, berisiko pada perbedaan pembacaan. PCE-UFD 50 menyelesaikan ini dengan fungsi DAC/AVG terstandarisasi yang mengoreksi pembacaan berdasarkan jarak, menghasilkan evaluasi cacat yang lebih objektif. Rekaman video menyimpan data mentah inspeksi, memungkinkan verifikasi ulang dan menghilangkan ketergantungan pada catatan manual, sehingga menjamin konsistensi dan ketertelusuran data yang lebih baik.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan menggunakan produk ini?
Produk ini membantu mengurangi risiko kegagalan peralatan yang dapat menyebabkan kecelakaan kerja, pencemaran lingkungan, atau kerugian finansial besar. Dengan deteksi dini cacat dan pemantauan ketebalan yang akurat, perusahaan dapat mematuhi standar regulasi ketat di industri seperti minyak & gas (API, ASME) dan konstruksi (SNI). Dokumentasi rekaman video dan laporan yang dihasilkan alat ini juga menjadi bukti audit yang kuat untuk mendukung program jaminan kualitas dan keselamatan.
Bagaimana perusahaan mengimplementasikan produk ini dalam alur kerja yang ada?
Implementasi dapat dimulai dengan melibatkan teknisi NDT bersertifikat atau tim QA/QC sebagai operator utama. CV Java Multi Mandiri sebagai distributor dapat mendukung dengan memberikan pelatihan operasional dasar. Alat ini dapat diintegrasikan ke dalam jadwal inspeksi rutin atau turn-around maintenance. Untuk hasil optimal, tetapkan prosedur standar untuk pengaturan parameter berdasarkan material yang diuji dan manfaatkan fitur rekaman video untuk membangun database referensi cacat internal perusahaan.
