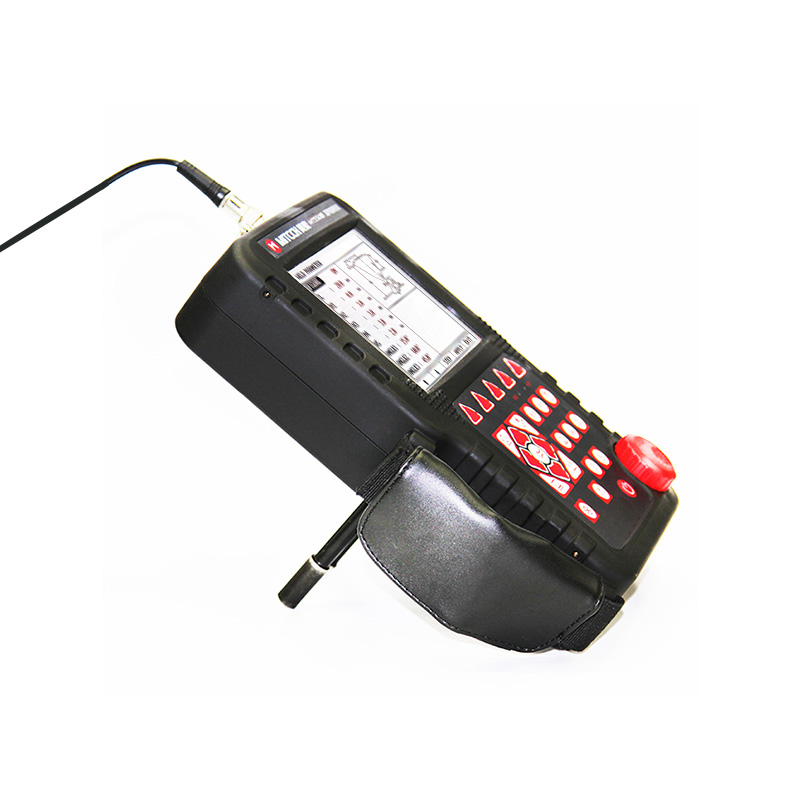

MFD350B Ultrasonic Flaw Detector
Mitech MFD350B Ultrasonic Flaw Detector: solusi Non-destructive Inspection digital untuk deteksi cacat internal (retak, rongga) dengan jangkauan 0-6000mm, TFT LCD 320×240, dan kalibrasi otomatis. Alat uji presisi untuk lab dan lapangan dari CV Java Multi Mandiri.
Dalam industri manufaktur, metalurgi, dan pengolahan logam, integritas material adalah fondasi keselamatan dan kualitas. Cacat tersembunyi seperti retak mikro, inklusi, atau rongga udara pada sambungan las, bejana tekan, atau komponen kritis dapat mengakibatkan kegagalan struktural, downtime produksi yang mahal, hingga risiko keselamatan yang serius. Metode inspeksi manual atau visual sering kali tidak mampu mendeteksi anomali di dalam material, meninggalkan celah kualitas yang berbahaya. Mitech MFD350B Ultrasonic Flaw Detector hadir sebagai solusi canggih dan terpercaya, mengubah pendekatan inspeksi menjadi proses yang lebih stabil, efisien, dan berbasis data. Dengan prinsip ultrasonik dan teknologi digital, alat ini memungkinkan evaluasi material tanpa merusak (non-destructive) secara akurat, memastikan kepatuhan terhadap standar dan keandalan produk akhir.
Mengapa Mitech MFD350B Ultrasonic Flaw Detector Penting
- Deteksi Cacat Internal yang Akurat dan Cepat: Mengidentifikasi serta mengevaluasi berbagai jenis diskontinuitas seperti retak (crack), inklusi (lard), dan rongga udara (air hole) di dalam material logam dengan ketepatan tinggi, mempercepat proses analisis dan pengambilan keputusan penerimaan atau penolakan material.
- Jangkauan Pengukuran Luas untuk Aplikasi Beragam: Dengan rentang deteksi 0-6000mm, alat ini memenuhi kebutuhan inspeksi cacat umum di berbagai sektor, mulai dari komponen tipis hingga struktur tebal pada industri manufaktur, kimia, dan metalurgi.
- Operasional Lapangan yang Tangguh dan Mandiri: Dilengkapi modul baterai lithium kapasitas besar yang dapat dilepas, memberikan daya tahan kerja lebih dari 8 jam dan masa standby berbulan-bulan. Desain daya rendah dan portabilitasnya membuatnya ideal untuk digunakan baik di laboratorium (lab) maupun di lokasi proyek yang menantang.
- Digitalisasi Data untuk Pelacakan dan Pelaporan yang Andal: Memiliki memori internal besar untuk menyimpan parameter channel, gambar waveform (A-Scan), dan bahkan file video proses inspeksi. Dilengkapi jam real-time untuk pencatatan otomatis dan antarmuka USB2.0 untuk transfer data yang mudah, mendukung proses riset dan audit kualitas.
Sebagai pilihan utama model ekonomis praktis dalam kategori peralatan pengujian ultrasonik, MFD350B menawarkan rasio kualitas-harga yang unggul. Bagi profesional di bidang pengujian material, alat ini bukan sekadar detektor, tetapi partner yang meningkatkan produktivitas, menjamin presisi pengukuran, dan memberikan keyakinan atas integritas setiap komponen yang diperiksa.
Teknologi/Metode
Mitech MFD350B beroperasi berdasarkan prinsip ultrasonik dalam pengujian non-destructive. Instrument ini memancarkan pulsa gelombang ultrasonik frekuensi tinggi melalui probe ke dalam material uji. Ketika gelombang ini merambat dan menemui interface dengan akustik impedansi berbeda-seperti pada area cacat (defect)-sebagian energi akan dipantulkan kembali. Pantulan ini ditangkap oleh probe yang sama dan diproses secara digital. Dalam layar TFT LCD, pantulan tersebut divisualisasikan sebagai waveform (A-Scan) pada posisi tertentu yang secara langsung berkorelasi dengan kedalaman cacat. Tinggi dan bentuk gelombang pantul memberikan informasi karakteristik cacat. Dibandingkan metode inspeksi visual atau penetrant testing yang terbatas pada permukaan, teknologi ini memberikan kemampuan “melihat” ke dalam material dengan adjustment yang lebih objektif dan terukur, menghilangkan subjektivitas manusia dan meningkatkan reliabilitas hasil pemeriksaan.
Quality Control & Use Case
- QC Produksi & Penerimaan Material: Inspeksi rutin pada billet, tempaan (forgings), batang (shafts), dan pelat logam sebelum proses machining lebih lanjut.
- Inspeksi Integritas Las: Pemeriksaan cacat pada sambungan las (welds) di konstruksi pipa, tangki penyimpanan, dan pressure vessels untuk memastikan kepatuhan standar seperti ASME atau SNI.
- Pemeliharaan & Turnaround Plant: Evaluasi kondisi komponen seperti turbin, roda gigi, dan poros (axles) selama shutdown maintenance untuk mencegah kegagalan tak terduga.
- Laboratorium & Pendidikan: Alat peraga dan riset untuk studi karakteristik material, flaw analysis, serta pelatihan teknik NDT bagi calon teknisi dan engineer.
- Industri Jasa Inspeksi: Digunakan oleh konsultan dan perusahaan inspeksi pihak ketiga untuk memberikan sertifikasi dan laporan independen atas kualitas material klien.
Dengan kemampuan sizing otomatis menggunakan kurva AVG (untuk probe lurus) dan DAC (untuk probe sudut), MFD350B membantu menjaga konsistensi mutu yang ketat. Setiap hasil pengukuran dapat disimpan beserta timestamp-nya, menciptakan jejak audit yang jelas untuk kepatuhan standar industri. Ini mengurangi variasi antar-operator dan memastikan keputusan “terima/tolak” didasarkan pada data yang konsisten dan dapat dipertanggungjawabkan.
Fitur Unggulan
- Layar TFT LCD 320×240 Multi-color: Menampilkan waveform dan menu dengan jelas dan detail bahkan di kondisi cahaya terang, memudahkan interpretasi data dan pengaturan parameter.
- Kalibrasi Otomatis dan Penyimpanan 100 Channel: Mempermudah penyetelan untuk berbagai jenis probe dan aplikasi spesifik. Pengguna dapat menyimpan dan memanggil preset parameter dengan cepat, menghemat waktu setup di lapangan.
- Fitur Alarm Gerbang (Gate Alarm) yang Dapat Dikustomisasi: Memungkinkan pengaturan ambang batas (threshold) untuk deteksi otomatis cacat dengan alarm suara dan LED, sangat efektif dalam lingkungan bising.
- Fungsi Perekaman Video & Penyimpanan Data Massal: Dapat merekam proses inspeksi hingga 2 menit sebagai file video dan menyimpan 1000 gambar waveform beserta parameternya, ideal untuk dokumentasi, analisis ulang, dan pelaporan.
- Desain Baterai Modular Tahan Lama: Modul baterai lithium kapasitas besar yang mudah dilepas-pasang dan dapat diisi ulang secara independen, mendukung kerja shift panjang tanpa khawatir kehabisan daya.
- Komunikasi USB2.0 High-Speed: Memungkinkan transfer data cepat ke komputer untuk analisis lebih lanjut, pembuatan laporan, atau backup menggunakan software khusus.
- Fitur Weld Figure: Khusus untuk evaluasi sambungan las menggunakan transducer sudut, menyederhanakan interpretasi hasil pada aplikasi welding inspection yang kompleks.
Pengguna Ideal
Mitech MFD350B sangat cocok digunakan oleh teknisi dan inspektur Non-Destructive Testing (NDT) di lapangan, staf quality control di pabrik manufaktur dan fabrikasi logam, peneliti dan praktisi di laboratorium material, serta dosen dan instruktur di institusi pendidikan teknik. Alat ini juga menjadi pilihan tepat bagi perusahaan jasa inspeksi dan konsultan yang membutuhkan peralatan andal dengan investasi terjangkau namun tidak mengorbankan performa dan akurasi pengukuran yang presisi.
Cara Pakai Singkat
1. Sambungkan probe ke instrument menggunakan kabel probe yang sesuai. 2. Nyalakan instrument dengan menekan tombol power. 3. Pilih channel yang sesuai atau bersihkan setting channel yang ada. 4. Lakukan kalibrasi probe: untuk probe lurus atur P-Delay, untuk probe sudut atur P-Delay, X-value, dan Angle. 5. Buat kurva referensi: AVG curve untuk probe lurus atau DAC curve untuk probe sudut. 6. Atur fungsi alarm dan threshold sesuai kebutuhan pada menu setting. 7. Tempelkan probe pada permukaan material yang akan diinspeksi dengan menggunakan couplant, lalu lakukan scanning dan amati waveform di layar. 8. Catat atau simpan secara langsung gambar waveform, parameter, dan video jika menemukan indikasi cacat. 9. Setelah selesai, matikan instrument dan bersihkan probe serta body alat.
FAQ Singkat
Q: Apa keunggulan utama Mitech MFD350B dibanding alat sejenis? A: Kombinasi antara harga ekonomis, fitur lengkap (seperti video recording dan penyimpanan data massal), jangkauan deteksi hingga 6000mm, dan portabilitas tinggi dengan baterai tahan lama menjadikannya solusi praktis yang powerful untuk berbagai kebutuhan inspeksi.
Q: Apakah alat ini sulit dikalibrasi dan dioperasikan? A: Tidak. MFD350B dilengkapi dengan kalibrasi otomatis dan kemampuan menyimpan 100 set parameter (channel) untuk berbagai probe dan standar. Setelah disetel awal, operator hanya perlu memanggil channel yang sesuai, sehingga operasional harian menjadi sangat cepat dan mudah.
Q: Bagaimana dengan akurasi dan konsistensi pembacaannya? A: Dengan teknologi digital dan kemampuan membuat kurva referensi DAC/AVG, akurasi dan konsistensi pengukuran sangat terjaga. Ini mengurangi ketergantungan pada skill individu operator dan meminimalkan variasi hasil, sehingga presisi pengukuran dapat diandalkan untuk keputusan kritis.
Q: Di area aplikasi apa saja alat ini dapat digunakan? A: Alat ini serbaguna untuk inspeksi cacat pada welds, forgings, billet, pressure vessels, tangki, komponen turbin, dan struktur logam lainnya di industri manufaktur, energi, minyak & gas, konstruksi, dan transportasi.
Q: Apa yang termasuk dalam garansi dan dukungan purna jual? A: CV Java Multi Mandiri menyediakan garansi resmi 2 tahun untuk instrument dan maintenance seumur hidup. Kami menyediakan dukungan teknis, konsultasi, dan layanan perbaikan oleh tenaga ahli. Sangat disarankan untuk tidak membongkar alat sendiri dan menghubungi kami untuk penanganan yang tepat.
Harga & Konsultasi
Dapatkan solusi inspeksi non-destructive yang andal dan hemat biaya dengan Mitech MFD350B Ultrasonic Flaw Detector. Sebagai supplier terpercaya untuk alat uji dan ukur, CV Java Multi Mandiri siap membantu Anda memilih peralatan yang tepat sesuai kebutuhan spesifik industri Anda. Kami menawarkan konsultasi teknis gratis, penawaran harga kompetitif, dan dukungan purna jual yang komprehensif. Jangan ragu untuk menghubungi tim spesialis kami segera via WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id untuk mendapatkan informasi detail spesifikasi, ketersediaan stok, dan penawaran harga terbaik hari ini. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| A Scan Freeze | Display freeze holds waveform and sound path data |
|---|---|
| Alarm | Beep Alarm and LED light Alarm |
| Auto-Calibration | Automated calibration of transducer zero offset and/or material velocity |
| AWS D1.1 | one of the AWSAmerican Welding Society standa |
| B-Scan | display a graphical cross-section of the workpiece |
| Bandwidth | 0.5 to 10 MHz automatic matching according to the probe frequency |
| Blind Area | 5 MM |
| Coded Echo Color | locate the flaw position |
| Communication Interface | High Speed USB2.0 port |
| Crack Height Measuring | measure and display the height of a crack found inside the workpiece |
| Curved Surface Correction | used to measure the surface distance and depth of defect on a curved surface |
| DAC/AVG | Y |
| DataPro Software | Y |
| Defect characterization | calculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia |
| Defect Quantification | directly display the result with db unit |
| Display Resolution | (320×240 pixels) multi-color TFT LCD |
| Dynamic Range | >= 36dB |
| Flaw Locating | Live display Sound-path, Projection (surface distance), Depth, Amplitude |
| Flaw Sizing | Automatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection. |
| Gain | 0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB |
| Gate Reading | optional for single gate and double gate reading mode, both peak and edge can trigger it |
| Gates | Wave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate |
| Horizontal Linear Deviation | <= 0.2% |
| Magnify Gate | spreading of the gate range over the entire screen width |
| Material Velocity | (1000~ 9999) m / s |
| Measuring Range | (0 ~ 6000) mm at steel velocity |
| Memory | be able to store, recall the A-Scan patterns and instrument settings |
| Noise Level | <= 10% |
| Operating Temperature | (-10 ~ 50) C |
| Overall Dimensions | 263 x 170 x 61(mm) |
| Power Supply | DC 9 V |
| Power-Saving Method | low power consumption |
| Probe Damping | 100 Ohm200 Ohm400 Ohm selectable to meet different requirements for resolution and sensitivity |
| Probe Type | straight beam probe, angle beam probe, dual element probe, through-transmit probe |
| Protection Level | IP54 |
| Pulse Energy | Low, Medium and High spike pulse selectable, suitable for various probe |
| Pulse Width | (099.99)us range with continuous adjustment to match the different frequency probes |
| Rectification | Positive half wave, negative half wave, full wave, RF |
| Rejection | (0 to 80)% Linear without affecting the linearity and gain |
| Relative Humidity | (20 ~ 95)% RH |
| Resolution | > 40dB (5P14) |
| Sampling | 10 digits AD Converter at the sampling speed of 160 MHz, waveform of highly fidelity. |
| Sensitivity Leavings | >60dB (flat-bottomed deep hole 200mm2) |
| Total Weight | 6.0KG |
| Transducer Connections | BNC or LEMO |
| Vertical Linear Deviation | <= 3.0% |
| Video Recording | more than 10 minutes |
| Weld Figure Feature | Weld Figure feature can be enabled when detecting the weld parts using angle transducer. |
| Working Language | freely switch between Chinese and English |
| Working Time | 8 hours |
Apa masalah umum di industri manufaktur logam yang diatasi alat ini?
Industri sering kesulitan mendeteksi cacat internal (seperti retak atau inklusi) pada komponen kritis seperti sambungan las atau forgings. Inspeksi visual tidak memadai dan metode destruktif merusak produk. MFD350B menjadi solusi praktis dengan deteksi ultrasonik non-destructive yang akurat dan cepat, meminimalkan risiko kegagalan produk dan memastikan kualitas.
Bagaimana Mitech MFD350B meningkatkan efisiensi proses inspeksi?
Sebelumnya, inspeksi mungkin bergantung pada metode manual yang lambat atau mengirim sampel ke lab eksternal yang memakan waktu. Dengan MFD350B, inspeksi dapat dilakukan in-situ, hasil langsung terbaca, dan data tersimpan digital. Fitur kalibrasi otomatis dan preset channel mempercepat setup, sementara sizing otomatis (AVG/DAC) mempercepat analisis, mengurangi downtime produksi secara signifikan.
Bagaimana alat ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual rentan terhadap subjektivitas dan variasi antar-operator. MFD350B mengatasi ini dengan pembacaan digital, kurva referensi yang terstandardisasi (DAC/AVG), dan penyimpanan setting parameter. Hasil pengukuran menjadi lebih objektif, konsisten, dan dapat dilacak (dengan timestamp), menghilangkan kebutuhan untuk re-check yang berulang.
Risiko apa yang bisa dikurangi dengan menggunakan Flaw Detector ini?
Alat ini membantu mengurangi risiko keselamatan akibat kegagalan material (seperti ledakan pressure vessel), risiko finansial dari product recall atau downtime, serta risiko ketidakpatuhan terhadap standar regulasi industri (seperti SNI, ASME, API). Dengan inspeksi yang komprehensif, kualitas dan keandalan produk dapat dikendalikan dengan lebih baik.
Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?
Implementasi dapat dimulai dengan melatih teknisi QC atau NDT untuk mengoperasikan alat. CV Java Multi Mandiri dapat memberikan panduan setup awal, rekomendasi parameter untuk aplikasi umum, dan dukungan teknis. Alat ini dapat diintegrasikan ke dalam tahap penerimaan material, QC proses, atau inspeksi akhir, dengan data hasilnya menjadi bagian dari sistem dokumentasi mutu perusahaan.
