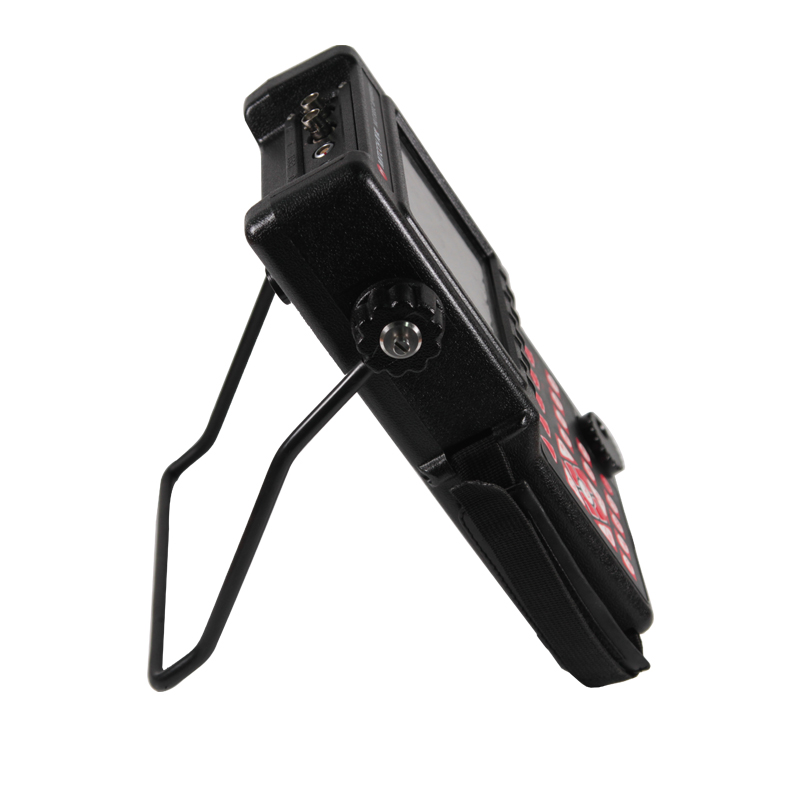

MFD620C Ultrasonic Flaw Detector
MFD620C Ultrasonic Flaw Detector Mitech – IP65, 15MHz RF, Multi-Color TFT LCD. Alat uji cacat ultrasonik digital presisi untuk deteksi retak, void, dan diskontinuitas pada material. Solusi akurat untuk quality control, inspeksi keselamatan, dan evaluasi masa pakai di industri minyak, kimia, metalurgi, dan pembuatan kapal. Transfer data cepat via USB.
Dalam industri berat seperti minyak dan gas, metalurgi, dan pembuatan kapal, ketidakakuratan dalam mendeteksi cacat material tersembunyi dapat berakibat fatal. Kegagalan struktur akibat retak mikro, void, atau diskontinuitas pada lasan dan komponen kritis berisiko menyebabkan kerusakan peralatan mahal, downtime produksi yang panjang, hingga ancaman keselamatan kerja yang serius. Kepatuhan terhadap standar kualitas internasional juga menjadi tantangan tanpa instrumentasi yang andal dan data yang terukur. MFD620C Ultrasonic Flaw Detector Mitech hadir sebagai solusi presisi yang stabil dan terpercaya, mengubah proses inspeksi non-destruktif menjadi lebih efisien, terdokumentasi, dan memenuhi tuntutan akurasi tertinggi di lapangan maupun laboratorium.
Mengapa MFD620C Ultrasonic Flaw Detector Mitech Penting
- Deteksi Presisi pada Material Tipis dan Tebal: Dilengkapi bandwidth RF 15MHz yang memungkinkan pengujian material tipis dengan resolusi tinggi, serta tunable square wave pulser untuk penetrasi optimal pada material tebal atau highly attenuating. Kombinasi ini memastikan akurasi pengukuran di berbagai kondisi material.
- Kinerja Tangguh di Lingkungan Lapangan: Dengan tingkat proteksi IP65 (waterproof, oil proof, dustproof), alat ini tahan terhadap cipratan air, minyak, dan debu. Ini menjadikannya alat ukur yang kokoh dan andal untuk inspeksi di lokasi proyek, pabrik, atau lingkungan laboratorium yang menuntut.
- Manajemen Data Inspeksi yang Komprehensif: Memori internal yang luas dapat menyimpan 50 setelan kalibrasi dan 1000 file gelombang (A-Scan). Fitur Video Recorder mampu merekam aktivitas inspeksi hingga 2 jam, sangat berguna untuk analisis dan pelaporan mendetail, mendukung kebutuhan penelitian dan audit kualitas.
- Operasional yang Efisien dan User-Friendly: Antarmuka dengan layar Multi-color TFT LCD yang jelas, kalibrasi otomatis transducer, dan fitur flaw sizing otomatis menggunakan AVG/DAC secara signifikan mengurangi waktu setup dan meminimalkan human error, meningkatkan produktivitas teknisi.
Secara keseluruhan, MFD620C bukan sekadar alat ukur, tetapi investasi penting dalam menjamin integritas aset, keselamatan operasional, dan kepatuhan standar. Bagi profesional di bidang kontrol kualitas, inspeksi keselamatan, dan evaluasi masa pakai, keandalan dan kedalaman data yang disediakan alat ini adalah fondasi untuk pengambilan keputusan yang tepat dan terpercaya.
Teknologi/Metode
Prinsip kerja MFD620C didasarkan pada teknologi ultrasonik pulsa-echo. Alat ini memancarkan pulsa ultrasonik frekuensi tinggi ke dalam material yang diuji melalui probe. Gelombang suara ini merambat melalui material. Jika menemukan diskontinuitas seperti retak atau void, gelombang akan dipantulkan kembali ke probe karena perbedaan impedansi akustik. Pantulan ini (echo) kemudian diterima, diproses, dan ditampilkan sebagai waveform pada layar TFT LCD. Posisi horizontal gelombang menunjukkan kedalaman cacat, sedangkan amplitudo (tinggi) dan bentuk gelombang memberikan informasi tentang ukuran dan karakter cacat. Dibandingkan metode inspeksi visual atau penetrant manual yang subjektif dan terbatas pada permukaan, teknologi ultrasonik ini memberikan kemampuan melihat “di dalam” material secara objektif, kuantitatif, dan non-destruktif dengan tingkat ketepatan yang jauh lebih tinggi.
Quality Control & Use Case
- QC Produksi & Penerimaan Material: Memeriksa cacat pada forging, billet, poros (shaft), dan komponen struktural sebelum dipasang.
- Inspeksi Keselamatan & Pemeliharaan: Melakukan inspeksi rutin pada pressure vessel, tangki penyimpanan, pipa, dan struktur jembatan untuk mendeteksi perkembangan cacat.
- Pengujian Laboratorium & Penelitian: Digunakan di laboratorium material untuk karakterisasi defect, validasi prosedur pengelasan, atau riset NDT (Non-Destructive Testing).
- Pendidikan & Pelatihan: Sebagai alat peraga dan praktikum di institusi pendidikan teknik untuk mengajarkan prinsip dasar ultrasonic testing.
- Inspeksi Perbaikan & Evaluasi Masa Pakai: Menentukan tingkat kerusakan pada komponen yang mengalami fatigue dan mengevaluasi kelayakan pakainya (life evaluation).
Dengan kemampuan flaw sizing otomatis dan penyimpanan data yang ekstensif, MFD620C membantu menjaga konsistensi mutu dengan menyediakan data inspeksi yang dapat dilacak dan diperbandingkan dari waktu ke waktu. Hal ini sangat krusial untuk memastikan kepatuhan terhadap standar seperti ASME, API, atau ISO, serta membangun sistem quality control yang terdokumentasi dengan baik dan terpercaya.
Fitur Unggulan
- Layar Multi-Color TFT LCD dengan resolensi 320×240 pixel untuk visualisasi waveform yang jelas dan detail, bahkan di lingkungan dengan cahaya terang.
- Bandwidth Receiver 15MHz RF memberikan resolusi superior untuk mendeteksi dan mengkarakterisasi cacat pada material tipis seperti pipa atau pelat baja.
- Spike Pulser dan Tunable Square Wave Pulser yang dapat disesuaikan, memungkinkan optimasi sinyal untuk berbagai aplikasi, mulai dari frekuensi tinggi pada material tipis hingga penetrasi dalam pada material tebal.
- Fitur Weld Figure yang memudahkan interpretasi hasil inspeksi las menggunakan transducer sudut, meningkatkan kecepatan dan akurasi analisis.
- Port USB High-Speed 2.0 dengan dua mode (U-DISK dan U-BRIDGE) untuk transfer data inspeksi, gambar, dan rekaman video ke PC dengan mudah untuk pelaporan lebih lanjut.
- Dua Gate Pengukuran Independen dengan alarm, memungkinkan pengukuran amplitudo dan jarak yang fleksibel, termasuk mode echo-to-echo untuk sinyal yang berdekatan.
- Memori Luas dan Video Recorder yang mampu menyimpan ribuan data A-Scan dan merekam proses inspeksi, ideal untuk dokumentasi, analisis ulang, dan kebutuhan audit.
Pengguna Ideal
Alat ini sangat cocok digunakan oleh teknisi Non-Destructive Testing (NDT), inspektur kualitas di pabrik fabrikasi dan manufaktur, engineer maintenance di industri minyak & gas dan pembangkit listrik, peneliti material di laboratorium industri atau institusi, serta dosen dan praktisi pendidikan di bidang teknik mesin, metalurgi, dan keselamatan industri. MFD620C menjawab kebutuhan akan alat ukur yang presisi, tangguh, dan mampu mendokumentasikan hasil dengan baik.
Cara Pakai Singkat
1. Hubungkan probe ke instrument menggunakan kabel probe yang sesuai. 2. Nyalakan instrument dan pilih saluran (channel) yang diinginkan. 3. Lakukan kalibrasi probe: untuk probe lurus (straight) atur P-Delay, untuk probe sudut (angle) atur P-Delay, X-value, dan Angle. 4. Buat kurva referensi: AVG curve untuk probe lurus atau DAC curve untuk probe sudut. 5. Atur fungsi pengukuran seperti gain, gate, dan threshold alarm sesuai kebutuhan aplikasi. 6. Lakukan scanning pada area workpiece yang akan diinspeksi, amati waveform yang muncul pada layar. 7. Catat atau simpan (save) data gelombang (A-Scan) dan parameter untuk setiap cacat yang terdeteksi.
FAQ Singkat
Q: Apa keunggulan utama MFD620C dibanding flaw detector konvensional? A: Kombinasi bandwidth RF 15MHz untuk resolusi tinggi, proteksi IP65 untuk ketahanan di lapangan, dan kemampuan penyimpanan data serta rekaman video yang lengkap, menjadikannya alat yang sangat lengkap untuk inspeksi presisi dan dokumentasi yang terpercaya.
Q: Bagaimana dengan akurasi dan kalibrasi alat ini? A: Alat ini menawarkan akurasi tinggi dengan blind area hanya 5mm dan fitur kalibrasi otomatis untuk zero offset transducer dan material velocity. Disarankan untuk melakukan kalibrasi rutin menggunakan block referensi standar untuk mempertahankan kinerja optimal.
Q: Apakah alat ini sulit dioperasikan untuk pemula? A: Meski memiliki fitur canggih, antarmuka pengguna didesain intuitif. Dengan pelatihan dasar prinsip ultrasonik dan mengikuti panduan operasi singkat, operator dapat menguasai penggunaannya. Kami juga menyediakan dukungan konsultasi.
Q: Industri apa saja yang paling cocok menggunakan MFD620C? A: Alat ini sangat relevan untuk industri Oil & Gas, Petrokimia, Pembuatan Kapal (Shipbuilding), Pabrikasi Baja/Metalurgi, Pembangkit Listrik, Penerbangan, dan Kereta Api, di mana inspeksi material kritis adalah hal yang wajib.
Q: Apa saja yang termasuk dalam garansi dan dukungan purna jual? A: CV Java Multi Mandiri memberikan garansi resmi 2 tahun dan dukungan perawatan seumur hidup. Untuk servis atau perbaikan, harap hubungi tim teknis kami dan hindari membongkar instrument sendiri.
Harga & Konsultasi
Untuk mendapatkan penawaran harga MFD620C Ultrasonic Flaw Detector Mitech yang kompetitif dan spesifik sesuai kebutuhan proyek atau laboratorium Anda, jangan ragu untuk berkonsultasi dengan tim ahli kami. Kami siap membantu menganalisis kebutuhan Anda dan merekomendasikan solusi yang paling tepat. Dapatkan informasi detail mengenai spesifikasi teknis lengkap, ketersediaan stok, dan paket after-sales service yang kami tawarkan. Hubungi kami segera untuk diskusi lebih lanjut. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| A Scan Freeze | Display freeze holds waveform and sound path data |
|---|---|
| Alarm | Beep Alarm and LED light Alarm |
| Auto-Calibration | Automated calibration of transducer zero offset and/or material velocity |
| AWS D1.1 | one of the AWSAmerican Welding Society standards |
| B-Scan | display a graphical cross-section of the workpiece |
| Bandwidth | 0.5 to 10 MHz automatic matching according to the probe frequency |
| Blind Area | 5 MM |
| Coded Echo Color | locate the flaw position |
| Communication Interface | High Speed USB2.0 port |
| Crack Height Measuring | measure and display the height of a crack found inside the workpiece |
| Curved Surface Correction | used to measure the surface distance and depth of defect on a curved surface |
| DAC/AVG | Y |
| DataPro Software | Y |
| Defect characterization | calculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia |
| Defect Quantification | directly display the result with db unit |
| Display Resolution | (320×240 pixels) multi-color TFT LCD |
| Dynamic Range | >= 36dB |
| Flaw Locating | Live display Sound-path, Projection (surface distance), Depth, Amplitude |
| Flaw Sizing | Automatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection |
| Gain | 0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB |
| Gate Reading | optional for single gate and double gate reading mode, both peak and edge can trigger it |
| Gates | Wave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate |
| Horizontal Linear Deviation | <= 0.2% |
| Magnify Gate | spreading of the gate range over the entire screen width |
| Material Velocity | (1000~ 15000) m / s |
| Measuring Range | (0 ~ 6000) mm in steel |
| Memory | be able to store, recall the A-Scan patterns and instrument settings |
| Noise Level | <= 10% |
| Operating Temperature | (-10 ~ 50) C |
| Overall Dimensions | 280 x 220 x 70(mm) |
| Power Supply | DC 9 V |
| Power-Saving Method | low power consumption |
| Probe Damping | 100 Ohm200 Ohm400 Ohm selectable to meet different requirements for resolution and sensitivity |
| Probe Type | straight beam probe, angle beam probe, dual element probe, through-transmit probe |
| Protection Level | IP54 |
| Pulse Energy | 200 V, 300 V, 400 V, 500 V, 600 V selectable, suitable for various probe |
| Pulse Width | (0.10.5)us range with continuous adjustment to match the different frequency probes |
| Rectification | Positive half wave, negative half wave, full wave, RF |
| Rejection | (0 to 80)% Linear without affecting the linearity and gain |
| Relative Humidity | (20 ~ 95)% RH |
| Resolution | > 40dB (5P14) |
| Sampling | 10 digits AD Converter at the sampling speed of 160 MHz, waveform of highly fidelity |
| Sensitivity Leavings | 60dB (flat-bottomed deep hole 200mm2) |
| Total Weight | 6.0KG |
| Transducer Connections | BNC or LEMO |
| Vertical Linear Deviation | <= 3% |
| Video Recording | more than 2 hours |
| Weld Figure Feature | Weld Figure feature can be enabled when detecting the weld parts using angle transducer |
| Working Language | freely switch between Chinese and English |
| Working Time | 8 hours |
Apa masalah umum di industri yang diatasi MFD620C?
Industri sering menghadapi kesulitan mendeteksi cacat internal (seperti retak atau void) pada material kritis seperti lasan pressure vessel atau poros turbin. Metode manual lambat dan subjektif. MFD620C memberikan solusi cepat, objektif, dan terukur dengan teknologi ultrasonik digital, meminimalkan risiko kegagalan struktur.
Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?
Dengan kalibrasi otomatis, penyimpanan setelan channel, dan flaw sizing otomatis, waktu setup inspeksi berkurang drastis. Data yang tersimpan dan dapat ditransfer via USB mempermudah pelaporan, menghilangkan pencatatan manual. Ini memangkas waktu inspeksi total dan mempercepat proses pengambilan keputusan maintenance.
Bagaimana akurasi dan konsistensi data MFD620C dibanding metode lama?
Metode manual rentan terhadap variasi interpretasi operator dan pencatatan yang tidak konsisten. MFD620C menstandarisasi pengukuran dengan parameter yang dapat disimpan dan diulang, waveform yang terekam digital, serta fitur pengukuran otomatis. Ini menghasilkan data yang konsisten, dapat dilacak, dan mengurangi kebutuhan re-check.
Risiko apa yang bisa dikurangi dengan menggunakan MFD620C?
Alat ini membantu mengurangi risiko keselamatan akibat kegagalan material tak terdeteksi, risiko finansial dari downtime produksi atau kerusakan aset, serta risiko ketidakpatuhan terhadap standar regulasi industri (seperti SNI, ASME) yang mensyaratkan inspeksi NDT yang terdokumentasi.
Bagaimana perusahaan mengimplementasikan MFD620C dalam workflow yang ada?
Implementasi dapat dimulai dengan mengintegrasikannya ke dalam prosedur inspeksi rutin atau QC penerimaan material. Operator perlu pelatihan singkat. Tim kami dari CV Java Multi Mandiri dapat mendukung dari pemilihan probe, setup awal, pelatihan operator, hingga integrasi dengan sistem pelaporan yang ada, memastikan transisi yang mulus.
