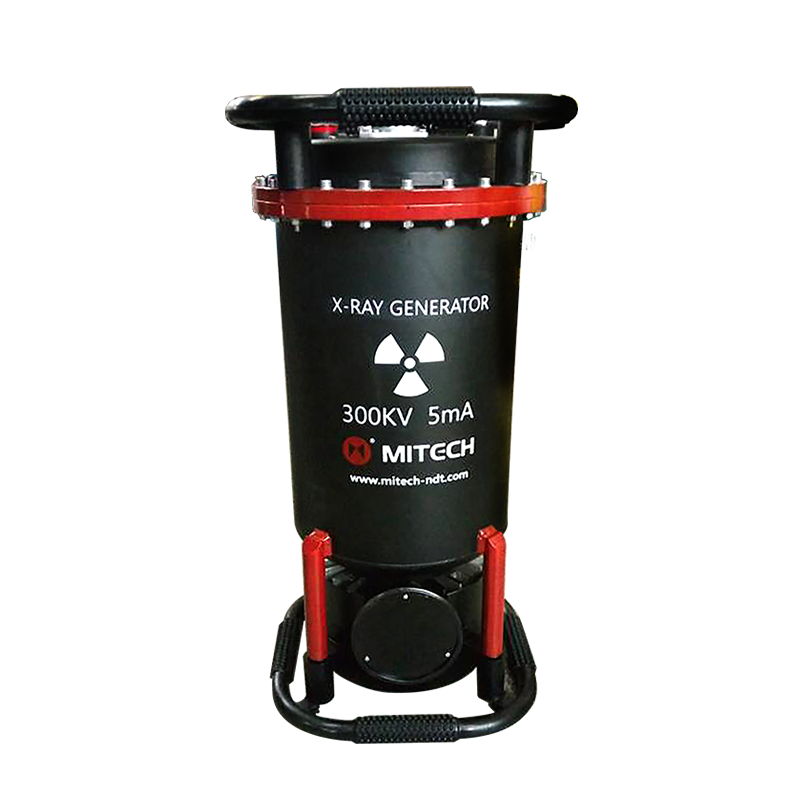

Mitech XXG3005 Ray Flaw Detector

Dalam industri manufaktur, konstruksi, dan perawatan infrastruktur kritis, keberadaan cacat internal pada material seperti retak, porositas, atau inklusi dapat menjadi titik kegagalan yang berbahaya. Inspeksi visual saja tidak cukup, sementara metode pengujian destruktif merusak material dan tidak praktis untuk pemeriksaan rutin. Ketidakakuratan dalam mendeteksi cacat ini berisiko terhadap keselamatan operasional, kualitas produk, dan kepatuhan terhadap standar ketat seperti SNI atau ASME. Mitech XXG3005 Ray Flaw Detector hadir sebagai solusi canggih yang mengubah paradigma inspeksi non-destruktif. Alat ini menawarkan stabilitas, ketepatan, dan portabilitas tinggi, memungkinkan identifikasi cacat internal secara presisi tanpa merusak material, sehingga menjamin keandalan dan keamanan aset industri Anda.

Mengapa Mitech XXG3005 Ray Flaw Detector Penting

• Portabilitas dan Ketahanan Tinggi: Generator X-Ray yang dapat di-inflasi ini memiliki desain ringkas (berat generator 37 kg, controller 12 kg) dan mudah dibawa, dirancang khusus untuk operasi di lingkungan keras seperti lokasi konstruksi, ketinggian, atau area terpencil, termasuk kerja sama dengan unit pembangkit listrik.
• Hasil Gambar yang Nyata dan Tahan Lama: Menggunakan film material khusus (seperti Tianjin III dengan dua sisi lead foil) yang langsung menampilkan ukuran dan bentuk cacat internal dengan gambar yang sangat jelas. Hasil analisis pada film ini bersifat permanen dan dapat disimpan untuk dokumentasi jangka panjang serta audit kualitas.
• Operasi yang Sederhana dan Aman: Dilengkapi dengan kontrol mikrokomputer, fungsi start tekanan tinggi tertunda (delay), dan sistem proteksi lengkap (suhu berlebih, mA, kV). Sistem insulasi SF6 dan desain yang terisolasi antara tekanan tinggi dan kontrol memastikan keamanan dan keandalan alat ukur ini selama operasi.
• Aplikasi yang Luas dan Fleksibel: Dapat mendeteksi cacat internal pada berbagai material tanpa persyaratan khusus terhadap kekasaran permukaan. Daya tembus hingga 50 mm (untuk material Q235) dan sudut radiasi (40+5) membuatnya cocok untuk berbagai aplikasi, dari lasan pipa hingga komponen pesawat.

Secara keseluruhan, alat ini penting bagi profesional karena menggabungkan akurasi laboratorium dengan ketangguhan lapangan. Ia menghilangkan ketergantungan pada metode manual yang subjektif, memberikan data objektif yang dapat diverifikasi untuk mendukung keputusan kritis dalam pemeliharaan, quality control, dan penjaminan kualitas.

Teknologi/Metode

Mitech XXG3005 bekerja berdasarkan prinsip radiografi industri. Generator portabel menghasilkan sinar-X yang diarahkan ke material uji. Ketika sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda tergantung pada ketebalan dan densitas material. Area dengan cacat (seperti retak atau rongga) akan menyerap sinar-X lebih sedikit dibandingkan area yang solid. Perbedaan penyerapan ini direkam oleh film radiografi khusus yang ditempatkan di sisi berlawanan dari material. Setelah proses pengembangan film di laboratorium, cacat akan terlihat sebagai variasi densitas (bayangan) pada film. Dibandingkan dengan metode inspeksi manual yang mengandalkan pengalaman operator, teknologi ini memberikan bukti fisik yang objektif, dapat diukur, dan dapat diarsipkan. Kontrol mikrokomputer pada alat ini memastikan parameter seperti kV (kilovoltase) dan mA (milliampere) stabil, sehingga menghasilkan gambar dengan kontras yang konsisten untuk penelitian dan analisis cacat yang andal.

Quality Control & Use Case

• QC Produksi: Inspeksi cacat internal pada casting (coran), forging (tempa), dan komponen mesin sebelum perakitan akhir.
• Inspeksi Konstruksi & Pemeliharaan: Pengujian sambungan las (welding) pada pipa tekanan, bejana tekan (pressure vessel), jembatan, dan struktur bangunan.
• Industri Transportasi: Pemeriksaan komponen kritis di industri penerbangan (aviation), perkeretaapian (railway), dan galangan kapal (shipbuilding).
• Laboratorium & Pendidikan: Sebagai alat pembelajaran dan penelitian untuk memahami kegagalan material dan metode NDT di institusi pendidikan dan lab industri.
• Sektor Energi & Kimia: Inspeksi rutin pada pipa, boiler, dan peralatan di industri minyak (oil) dan kimia (chemical industry) untuk mencegah kebocoran dan kecelakaan.

Dengan standarisasi proses inspeksi, Mitech XXG3005 membantu menjaga konsistensi mutu yang tidak tergantung pada subjektivitas operator. Hasil film yang terdokumentasi dengan baik memudahkan pelacakan (traceability), analisis tren cacat, dan pembuktian kepatuhan terhadap standar kualitas nasional maupun internasional, yang sangat penting dalam industri yang teregulasi ketat.

Fitur Unggulan

• Desain Portabel dan Tangguh: Generator inflatable dengan berat total sistem yang ringan, memungkinkan inspeksi di lapangan, lokasi konstruksi, atau area dengan akses terbatas dengan mudah.
• Kinerja Deteksi yang Unggul: Daya tembus hingga 50 mm pada baja Q235 dengan sudut radiasi lebar ((40+5)), menghasilkan cakupan area inspeksi yang optimal untuk mendeteksi berbagai jenis cacat material.
• Sistem Kontrol Cerdas dan Proteksi Lengkap: Dilengkapi kontrol mikrokomputer untuk stabilitas arus (mA) dan tegangan tabung (kV), serta proteksi otomatis terhadap suhu berlebih, arus berlebih, dan tegangan berlebih untuk melindungi generator dan operator.
• Kompatibilitas Film Radiografi Berkualitas: Dirancang untuk bekerja optimal dengan film industri seperti Tianjin III yang dilapisi foil timbal di kedua sisi, menghasilkan gambar cacat yang sangat jelas dan detail untuk analisis yang akurat.
• Fungsi Keselamatan Operator: Fitur delayed start (penundaan start) memberikan waktu bagi operator untuk menjauh ke area aman sebelum sinar-X diaktifkan, meningkatkan protokol keselamatan radiografi.
• Kemampuan Anti-Interferensi yang Kuat: Sirkuit khusus mengurangi gangguan impuls tekanan tinggi terhadap sistem kontrol, memastikan stabilitas operasi dan keandalan pembacaan bahkan di lingkungan dengan noise elektromagnetik.
• Minimal Preparasi Sampel: Tidak memerlukan preparasi permukaan material yang rumit, menghemat waktu persiapan dan memungkinkan inspeksi yang lebih cepat pada berbagai kondisi permukaan workpiece.

Pengguna Ideal

Alat ini sangat cocok digunakan oleh teknisi NDT (Non-Destructive Testing), inspektur kualitas di bidang fabrikasi logam dan konstruksi, staf laboratorium material di industri manufaktur berat, serta konsultan inspeksi teknik. Institusi pendidikan dan pelatihan vokasi di bidang teknik mesin, metalurgi, atau keselamatan industri juga akan sangat terbantu dengan kehadiran alat presisi ini untuk keperluan praktikum dan penelitian aplikatif.

Cara Pakai Singkat

1. Pastikan generator terisi gas SF6 pada tekanan kerja 0.35-0.50 MPa dan semua konektor serta grounding terpasang dengan benar. 2. Letakkan generator X-Ray portabel di satu sisi material uji dan pasang film radiografi dalam kaset (dengan screen) di sisi berlawanan. 3. Nyalakan controller, atur waktu eksposur dan tingkat kV yang sesuai dengan ketebalan dan jenis material menggunakan knob pada panel kontrol. 4. Lakukan pemanasan (warm-up) tabung sinar-X sesuai petunjuk untuk meningkatkan vakum dan umur pakai. 5. Aktifkan fitur delayed start jika diperlukan, lalu tekan tombol “HV ON”. Menjauhlah ke area aman sebelum sinar-X aktif secara otomatis. 6. Setelah eksposur selesai, ambil film dan proses di ruang gelap (developing, fixing, washing, drying). 7. Evaluasi film yang telah kering pada viewbox (seperti Mitech MG200 Portable Industrial LED Film Viewer) untuk mengidentifikasi, mengukur, dan mencatat jenis, ukuran, dan lokasi cacat.

FAQ Singkat

Q: Apa keunggulan utama Mitech XXG3005 dibanding alat inspeksi visual biasa? A: Alat ini dapat mendeteksi cacat internal yang tidak terlihat oleh mata, seperti retak di bawah permukaan, porositas, atau inklusi, memberikan gambaran menyeluruh tentang integritas material dengan bukti fisik berupa film.

Q: Apakah alat ini sulit dioperasikan di lapangan? A: Tidak. Desainnya portabel dan dilengkapi kontrol yang disederhanakan. Dengan pelatihan dasar, operator dapat melakukan pengujian di berbagai lokasi lapangan yang menantang.

Q: Bagaimana dengan keamanan radiasi bagi operator? A: Alat dilengkapi fitur keselamatan seperti delayed start. Namun, operator WAJIB mengikuti protokol keselamatan radiografi, menggunakan alat pelindung diri, dan menjamin area dalam radius aman bebas dari personel selama pengoperasian.

Q: Apakah hasil inspeksi dengan alat ini diakui secara standar? A: Ya, metode radiografi adalah metode NDT yang diakui secara internasional (seperti ASTM, ASME, SNI). Hasil film dari alat ini dapat digunakan sebagai dokumentasi untuk sertifikasi dan audit kualitas.

Q: Apakah CV Java Multi Mandiri menyediakan garansi dan dukungan purna jual? A: Tentu. Sebagai distributor resmi Mitech original, kami menyediakan garansi resmi, dukungan teknis, dan layanan kalibrasi untuk memastikan alat Anda selalu beroperasi pada performa terbaik.

Harga & Konsultasi

Untuk mendapatkan solusi inspeksi non-destruktif yang andal dengan Mitech XXG3005 Ray Flaw Detector, konsultasikan kebutuhan spesifik proyek atau QC Anda dengan tim ahli kami. Kami siap membantu Anda memilih konfigurasi yang paling tepat. Dapatkan penawaran harga kompetitif dan informasi detail mengenai spesifikasi lengkap dengan menghubungi kami segera melalui WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id. Jadikan alat uji dan ukur Anda lebih mudah, pasti, dan terpercaya bersama CV Java Multi Mandiri. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
