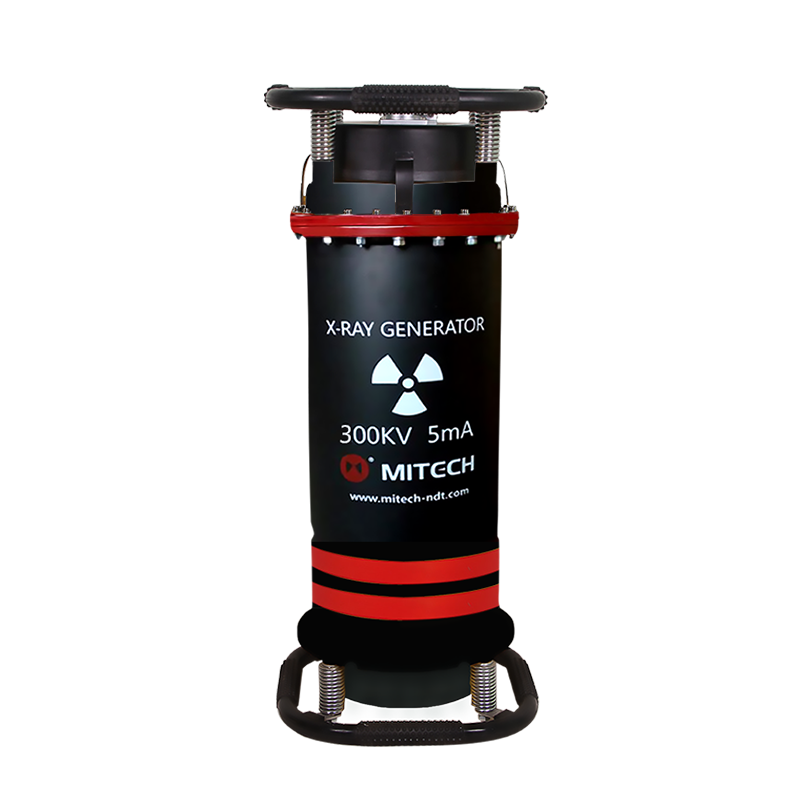

Mitech XXGHA-3005 Ray Flaw Detector

Dalam industri manufaktur berat, konstruksi, dan energi, kualitas material dan sambungan las adalah penentu utama keamanan dan umur pakai aset. Cacat internal yang tidak terdeteksi pada material logam atau weld seam dapat berujung pada kegagalan struktural, kebocoran berbahaya, hingga kecelakaan kerja yang merugikan. Metode inspeksi visual manual tidak mampu mengungkap cacat di bawah permukaan, sementara alat uji destruktif merusak material yang diperiksa. Mitech XXGHA-3005: Detektor Cacat X-Ray Portabel hadir sebagai solusi pengujian non-destruktif (NDT) yang presisi, portabel, dan andal. Alat ini memungkinkan inspeksi internal material dengan akurasi tinggi tanpa merusak sampel, sangat cocok untuk memastikan kepatuhan terhadap standar kualitas dan keselamatan yang ketat di berbagai sektor industri.

Mengapa Mitech XXGHA-3005 Penting

• Portabilitas dan Kinerja di Lingkungan Keras: Generator X-Ray yang ringan (38 kg) dan mudah dibawa memungkinkan inspeksi langsung di lapangan, lokasi konstruksi tinggi, atau di dalam pembangkit listrik, tanpa perlu memindahkan material berukuran besar ke laboratorium.
• Hasil Visual Langsung dan Terpercaya: Menggunakan film radiografi yang langsung menampilkan ukuran, bentuk, dan lokasi cacat internal dengan kejelasan tinggi. Hasil ini bersifat permanen, dapat disimpan untuk dokumentasi jangka panjang, analisis ulang, dan kepatuhan audit.
• Penetrasi Efektif untuk Berbagai Aplikasi: Dengan kemampuan penetrasi maksimum 40mm pada material baja Q235, alat ini ideal untuk inspeksi ketebalan material menengah pada lasan pipa, pressure vessel, komponen mesin, dan struktur baja.
• Operasi yang Stabil dan Aman: Dilengkapi dengan sistem kontrol mikrokomputer, proteksi suhu berlebih, dan sirkuit anti-interferensi yang kuat. Fitur start tekanan tinggi tertunda memberikan waktu bagi operator untuk menjauh ke area aman sebelum eksposur dimulai.

Secara keseluruhan, Mitech XXGHA-3005 adalah investasi penting bagi profesional NDT yang membutuhkan alat ukur yang memberikan data inspeksi yang pasti dan terpercaya di mana pun lokasi pekerjaan, sehingga meningkatkan kendali mutu dan mengurangi risiko tersembunyi pada aset kritis.

Teknologi/Metode

Mitech XXGHA-3005 bekerja berdasarkan prinsip radiografi industri. Alat ini menghasilkan sinar-X yang diarahkan ke material uji. Ketika sinar-X menembus material, intensitasnya akan melemah secara berbeda tergantung pada ketebalan dan densitas material. Area dengan cacat seperti porositas, retak, atau inklusi akan menyerap sinar-X lebih sedikit dibanding area solid, sehingga menghasilkan bayangan yang lebih gelap pada film radiografi khusus yang ditempatkan di sisi berlawanan material. Perbedaan kontras inilah yang membentuk citra cacat internal. Dibandingkan metode inspeksi manual yang subjektif, teknologi ini memberikan bukti objektif dan terukur tentang integritas material. Sistem ini menggunakan tabung sinar-X dua tingkat yang disuplai oleh transformator pulsa bertegangan tinggi, dengan arus tabung (mA) dan tegangan tabung (kV) yang dapat diatur secara stabil untuk menyesuaikan dengan ketebalan dan jenis material yang berbeda, memastikan hasil gambar yang optimal.

Quality Control & Use Case

• Inspeksi Las (Weld Inspection): Memeriksa cacat seperti porositas, slag inclusion, retak, dan lack of fusion pada sambungan las pipa, bejana tekan, dan struktur baja.
• Pengujian Komponen Pabrikasi: Mendeteksi cacat cor (casting defects), rongga, atau retak pada komponen mesin, katup, dan bagian logam tempa sebelum assembly.
• Pemeliharaan di Pembangkit Listrik: Inspeksi rutin atau troubleshooting pada pipa, boiler, dan komponen kritis lainnya di lingkungan pembangkit tanpa perlu shutdown yang lama.
• Industri Penerbangan & Dirgantara: Pemeriksaan komponen rangka pesawat, roda pendarat, dan bagian turbin untuk memastikan integritas struktural sesuai standar keselamatan yang sangat ketat.
• Pendidikan & Pelatihan NDT: Sebagai alat peraga dan praktikum yang efektif untuk institusi pendidikan dan pelatihan sertifikasi NDT.

Dengan kemampuan menghasilkan bukti inspeksi yang visual dan dapat diarsipkan, Mitech XXGHA-3005 menjadi tulang punggung program jaminan mutu. Alat ini memungkinkan perusahaan untuk mendokumentasikan kepatuhan terhadap standar internasional seperti ASME, API, atau ISO, menciptakan riwayat inspeksi yang lengkap dan dapat dilacak untuk setiap komponen kritis.

Fitur Unggulan

• Desain Portabel dan Tangguh: Generator berbobot 38 kg dengan struktur ringan memungkinkan mobilitas tinggi di lokasi lapangan yang sulit, termasuk operasi di ketinggian.
• Kemampuan Penetrasi 40mm: Mampu menembus material baja karbon (Q235) hingga ketebalan 40mm, cocok untuk berbagai aplikasi inspeksi las dan material menengah.
• Kontrol Mikrokomputer dan Stabilitas Tinggi: Sistem kontrol cerdas dengan unit stabilisasi mA dan KV yang dapat diatur, memastikan output sinar-X konsisten untuk hasil gambar yang tajam dan dapat diandalkan.
• Sistem Proteksi Lengkap: Dilengkapi proteksi suhu berlebih, alarm tekanan rendah (<0.35MPa), dan indikasi fault yang jelas, melindungi perangkat dan operator.
• Fitur Keselamatan Operator: Start tekanan tinggi tertunda (delay start) memungkinkan operator meninggalkan zona radiasi sebelum eksposur dimulai, meningkatkan keselamatan kerja.
• Kompatibel dengan Berbagai Lingkungan Kerja: Dapat beroperasi pada suhu -25 C hingga 40 C dan kelembaban relatif hingga 85%, serta memiliki fitur pengecekan tegangan jaringan yang cocok untuk kerja sama dengan unit generator.
• Hasil Dokumentasi Permanen: Citra cacat terekam pada film radiografi yang dapat disimpan dalam jangka panjang sebagai bukti inspeksi dan referensi audit kualitas.

Pengguna Ideal

Alat ini sangat ideal untuk digunakan oleh Teknisi NDT, Inspektor Kualitas (QC) di bidang fabrikasi logam dan konstruksi, staf pemeliharaan di industri energi dan minyak & gas, serta konsultan inspeksi yang membutuhkan solusi portabel. Institusi pelatihan dan sertifikasi NDT juga akan sangat terbantu dengan kehadiran alat ini untuk keperluan praktik dan demonstrasi prinsip radiografi di lapangan.

Cara Pakai Singkat

1. Persiapan: Pastikan tekanan udara dalam generator di atas 0.35 MPa. Hubungkan kabel controller ke generator dan pastikan terminal ground terhubung dengan baik ke tanah. 2. Penyiapan Sampel & Film: Posisikan material yang akan diinspeksi. Letakkan film radiografi dalam kaset (dengan screen timah jika diperlukan) di belakang material, pada jarak fokus yang ditentukan (misal 600mm). 3. Pengaturan Parameter: Nyalakan alat dan lakukan pemanasan (warm-up) tabung sinar-X. Atur waktu eksposur (maks 5 menit) dan tegangan tabung (kV) sesuai ketebalan dan jenis material. 4. Evakuasi Area & Start: Pastikan area dalam radius aman bebas dari personel. Tekan tombol “HV” untuk memulai hitungan mundur delay start, dan segera tinggalkan area. 5. Proses Eksposur: Setelah delay selesai, alat akan secara otomatis menghasilkan sinar-X selama waktu yang ditentukan. Proses ini akan berhenti otomatis. 6. Pengembangan Film: Bawa film yang telah terekspos ke ruang gelap (darkroom) untuk diproses melalui tahapan developing, fixing, pencucian, dan pengeringan. 7. Interpretasi Hasil: Amati film kering pada viewbox untuk mengidentifikasi, menilai ukuran, dan mencatat jenis cacat yang terlihat.

FAQ Singkat

Q: Apakah alat ini bisa digunakan untuk inspeksi di lokasi konstruksi yang tinggi? A: Sangat bisa. Desainnya yang ringan dan portabel, ditambah kemampuan kerja di berbagai kondisi lingkungan, membuat Mitech XXGHA-3005 menjadi pilihan ideal untuk inspeksi di lokasi konstruksi, jembatan, atau menara.

Q: Bagaimana dengan keamanan radiasi bagi operator? A: Alat dilengkapi fitur delay start untuk memberi waktu operator menjauh. Tetap wajib menggunakan alat pelindung diri (APD) radiologi dan menerapkan zona pengamanan (misalnya radius 20 meter tanpa orang saat operasi tanpa shield) sesuai prosedur keselamatan radiasi.

Q: Apakah kekasaran permukaan material mempengaruhi hasil inspeksi? A: Tidak secara signifikan. Salah satu keunggulan radiografi adalah tidak memerlukan persiapan permukaan yang khusus, sehingga inspeksi dapat dilakukan pada material dengan berbagai kondisi permukaan.

Q: Apa yang harus dilakukan jika alat menunjukkan kode error seperti “LA” atau “PT”? A: Kode error adalah indikasi proteksi sistem (misal, arus rendah, suhu berlebih). Hentikan penggunaan, periksa tekanan udara dan koneksi kabel. Jangan membongkar alat. Segera hubungi tim teknis CV Java Multi Mandiri untuk diagnosis dan perbaikan.

Q: Apakah tersedia pelatihan operasi alat? A: Ya. Sebagai distributor resmi dan spesialis alat uji, kami dapat memberikan rekomendasi pelatihan operasi dan keselamatan yang sesuai dengan standar untuk memastikan penggunaan alat yang optimal dan aman.
