Mitech XXH-2505 Ray Flaw Detector

Dalam industri seperti manufaktur logam, konstruksi, dan pembangkit listrik, kegagalan mendeteksi cacat internal pada material dapat berakibat fatal. Retak, porositas, atau inklusi yang tidak teridentifikasi pada sambungan las, pressure vessel, atau komponen kritis dapat menyebabkan kegagalan struktur, kebocoran berbahaya, hingga kecelakaan kerja yang serius. Risiko terhadap kualitas produk, keselamatan operasi, dan kepatuhan terhadap standar ketat seperti SNI atau ASME menjadi sangat tinggi. Metode inspeksi manual atau visual seringkali tidak mampu menjangkau cacat di dalam material, sehingga dibutuhkan solusi yang lebih akurat dan dapat diandalkan. Mitech XXH-2505 Ray Flaw Detector Portable hadir sebagai jawaban atas tantangan tersebut, menawarkan teknologi radiografi portabel yang stabil, efisien, dan memberikan hasil terpercaya untuk pengujian non-destruktif (NDT) di lapangan.

Mengapa Mitech XXH-2505 Ray Flaw Detector Portable Penting

• Portabilitas dan Kemudahan Operasi di Lapangan: Dengan desain generator tiup yang ringkas (berat generator hanya 33 kg) dan ringan, alat ini mudah dibawa ke lokasi inspeksi yang sulit dijangkau, seperti area konstruksi tinggi, kapal, atau jalur pipa. Operasinya sederhana, memungkinkan detektor ini digunakan secara efisien di luar bengkel.
• Hasil Visual yang Jelas dan Terdokumentasi: Menggunakan film radiografi khusus, alat ini menghasilkan citra cacat internal yang nyata, jelas, dan detail. Gambar pada film ini dapat disimpan dalam jangka panjang sebagai bukti dokumentasi kualitas dan kepatuhan, sangat penting untuk audit dan penelusuran (traceability).
• Keandalan dalam Kondisi Lingkungan Keras: Dirancang dengan ketepatan dan stabilitas tinggi, dilengkapi sirkuit anti-interferensi yang kuat. Hal ini membuatnya sangat cocok untuk bekerja sama dengan unit pembangkit listrik (genset) di lokasi dengan gangguan listrik atau kondisi cuaca ekstrem, dari suhu -25 C hingga 40 C.
• Fleksibilitas Inspeksi Material: Tidak memerlukan persiapan permukaan benda kerja yang rumit, dan ukuran butir material memiliki efek minimal pada hasil. Ini memperluas aplikasinya untuk inspection cacat internal pada berbagai material logam dengan akurasi yang konsisten.

Secara keseluruhan, bagi profesional NDT, teknisi QC, dan inspektor, kehadiran Mitech XXH-2505 adalah kunci untuk meningkatkan keandalan inspeksi. Alat ini meminimalkan risiko kesalahan deteksi, mendukung pengambilan keputusan yang lebih baik terkait kelayakan komponen, dan pada akhirnya berkontribusi pada peningkatan standar keamanan dan kualitas di berbagai sektor industri.

Teknologi/Metode

Mitech XXH-2505 bekerja berdasarkan prinsip radiografi industri. Generator X-Ray portabel menghasilkan sinar-X yang diarahkan ke material uji. Sinar-X akan menembus material dengan tingkat atenuasi (pelemahan) yang berbeda-beda, tergantung pada ketebalan dan densitas material tersebut. Area dengan cacat internal seperti retak atau rongga akan menyerap sinar-X lebih sedikit dibanding area solid, sehingga menghasilkan variasi intensitas pada sisi lainnya. Variasi intensitas ini direkam oleh film radiografi khusus yang ditempatkan di belakang benda kerja. Film kemudian diproses di ruang gelap (developing, fixing) untuk mengungkap gambar laten. Hasil akhir adalah sebuah gambaran dua dimensi dari interior material, di mana cacat akan tampak sebagai bayangan dengan bentuk dan ukuran yang sesuai. Dibandingkan metode inspeksi visual atau ultrasonik yang mungkin memerlukan interpretasi kompleks, radiografi dengan alat ukur ini memberikan bukti fisik yang objektif, visual, dan dapat diarsipkan secara permanen untuk analisis dan audit di kemudian hari.

Quality Control & Use Case

• Inspeksi Kualitas Las (Welding): Memeriksa porositas, retak, inklusi slag, dan ketidak-sambungan pada sambungan las di kapal, jembatan, pressure vessel, dan pipa.
• Pemeliharaan dan Inspeksi Industri Berat: Mendeteksi korosi internal, erosi, atau cacat pada komponen ketel uap (boiler), heat exchanger, dan turbin di pembangkit listrik dan kilang minyak.
• Quality Control Manufaktur: Memastikan integritas casting (coran) dan forging (tempa) pada komponen mesin, roda gigi, dan suku cadang kritis di industri otomotif dan dirgantara.
• Inspeksi Konstruksi dan Infrastruktur: Memeriksa kualitas las pada struktur baja bangunan tinggi, menara komunikasi, dan crane, termasuk operasi di ketinggian.
• Pendidikan dan Pelatihan NDT: Sebagai alat peraga dan praktik untuk pelatihan teknisi NDT di lembaga pendidikan dan pusat sertifikasi.

Dengan kemampuan memberikan bukti visual yang tidak terbantahkan, Mitech XXH-2505 menjadi tulang punggung dalam program jaminan mutu. Alat ini memungkinkan perusahaan untuk tidak hanya mendeteksi cacat tetapi juga mendokumentasikannya, sehingga memudahkan analisis akar masalah, perbaikan proses produksi, dan pembuktian kepatuhan terhadap spesifikasi proyek dan regulasi industri yang ketat. Konsistensi hasilnya mendukung proses pengambilan keputusan yang objektif mengenai penerimaan atau penolakan suatu komponen.

Fitur Unggulan

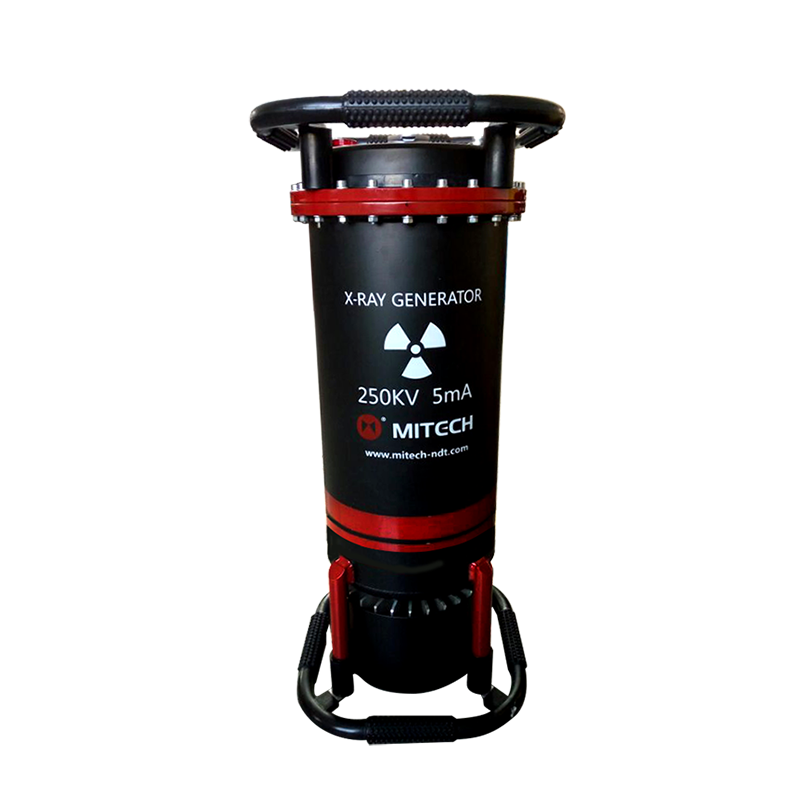

• Generator X-Ray Tiup Portabel: Desain kompak dan ringan (generator 33 kg, controller 12 kg) untuk mobilitas maksimal dalam inspeksi lapangan dan lokasi terpencil.
• Kinerja Tembus yang Andal: Mampu menembus material baja (Q235) hingga ketebalan 37 mm, cocok untuk berbagai aplikasi inspeksi komponen industri umum.
• Kontrol Presisi dan Proteksi Menyeluruh: Dilengkapi kontrol mA dan KV yang stabil, proteksi suhu berlebih, start delay untuk keselamatan operator, serta sistem pendingin yang menjaga kinerja sensor X-Ray tube.
• Kompatibel dengan Sumber Daya Lapangan: Dapat dioperasikan dengan daya AC220V +/-10% dan dirancang untuk bekerja sama dengan unit pembangkit listrik, dilengkapi fitur pengecekan tegangan jaringan.
• Hasil Dokumentasi Berkualitas Tinggi: Menghasilkan citra cacat pada film yang sangat jelas, detail, dan dapat disimpan sebagai arsip jangka panjang untuk keperluan audit dan traceability.
• Tahan di Lingkungan Keras: Dibangun dengan durabilitas tinggi, mampu beroperasi pada rentang suhu lebar (-25 C hingga 40 C) dan kelembaban hingga 85%, dengan ketahanan interferensi elektromagnetik yang baik.
• Siklus Kerja yang Terkontrol: Mengikuti siklus kerja dan istirahat ketat (rasio 1:1) untuk melindungi tube dan memastikan umur pakai alat yang panjang.

Pengguna Ideal

Mitech XXH-2505 Ray Flaw Detector sangat ideal digunakan oleh teknisi dan inspektor Non-Destructive Testing (NDT) di lapangan, baik yang bekerja di perusahaan inspeksi pihak ketiga maupun tim QC internal pabrik. Alat ini juga sangat relevan bagi kontraktor konstruksi baja, perusahaan perawatan pembangkit listrik dan kilang, serta bengkel fabrikasi yang membutuhkan verifikasi kualitas las dan material secara mandiri. Lembaga pelatihan dan sertifikasi NDT juga dapat memanfaatkannya sebagai alat praktik untuk mendidik calon inspektor yang kompeten.

Cara Pakai Singkat

1. Persiapan dan Pemeriksaan Keamanan: Pastikan area radiografi telah diamankan dan semua personel telah dievakuasi. Periksa tekanan udara dalam generator (minimal 0.35 MPa) dan pastikan kabel ground terhubung dengan baik. 2. Penyiapan Sampel dan Film: Posisikan benda kerja yang akan diinspeksi. Tempatkan film radiografi dalam kaset (dengan screens jika diperlukan) di sisi berlawanan dari sumber sinar-X. 3. Pengaturan Alat: Hidupkan controller, atur waktu eksposur yang diinginkan menggunakan knob. Lakukan pemanasan (warm-up) tube sesuai prosedur. 4. Penentuan Parameter: Atur nilai KV (tegangan tabung) sesuai dengan ketebalan dan jenis material yang diuji menggunakan knob KV. 5. Pelaksanaan Eksposur: Tekan tombol “HV” untuk memulai eksposur. Alat akan menghitung mundur waktu secara otomatis. Gunakan fitur delay start jika diperlukan untuk memberi waktu operator menjauh. 6. Pemrosesan Film: Setelah eksposur selesai, ambil film dan proses di ruang gelap (developing, fixing, washing, drying). 7. Interpretasi Hasil: Amati film yang telah kering pada film viewer (seperti Mitech MG200) untuk mengidentifikasi, mengukur, dan mencatat cacat yang terlihat.

FAQ Singkat

Q: Apa keunggulan utama Mitech XXH-2505 dibanding detektor cacat lainnya? A: Keunggulan utamanya terletak pada kombinasi portabilitas sejati (generator tiup ringan) dan kemampuan menghasilkan dokumentasi visual permanen (film) yang sangat diandalkan di industri untuk audit kualitas. Alat ini juga terkenal stabil saat dipasangkan dengan genset di lokasi terpencil.

Q: Apakah alat ini memerlukan kalibrasi rutin? A: Ya, seperti semua alat ukur presisi, disarankan untuk melakukan kalibrasi dan verifikasi kinerja secara berkala oleh teknisi ahli atau mengikuti jadwal yang direkomendasikan oleh produsen untuk memastikan akurasi dan keandalan hasil inspeksi tetap optimal.

Q: Bagaimana perawatan dasar untuk alat ini? A: Perawatan meliputi penyimpanan di tempat kering, memastikan tekanan udara dalam generator tetap sesuai, membersihkan konektor dari debu, serta tidak mematikan daya selama periode istirahat agar kipas pendingin tetap bekerja. Hindari pembongkaran sendiri jika terjadi kerusakan.

Q: Di industri apa saja alat ini paling sering diterapkan? A: Alat ini sangat luas penerapannya, terutama di industri Pembangkit Listrik, Konstruksi Infrastruktur, Fabrikasi dan Manufaktur Logam, Perminyakan & Gas, serta Kapal dan Dirgantara untuk inspeksi las dan material.

Q: Apakah produk ini disertai garansi resmi? A: Ya, sebagai distributor Mitech Indonesia resmi, CV Java Multi Mandiri menyediakan garansi resmi untuk produk Mitech XXH-2505. Detail periode dan cakupan garansi dapat dikonfirmasi pada saat pembelian.
