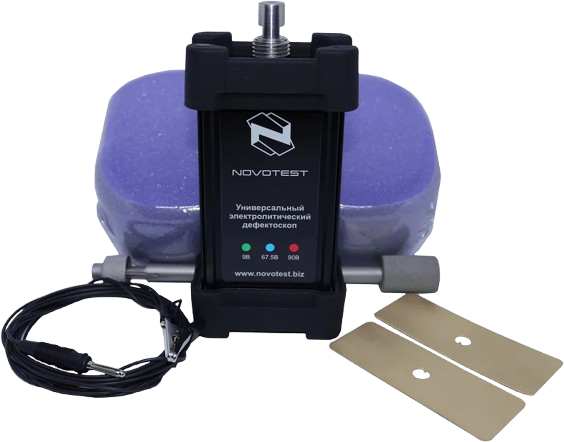

Pinhole Detector NOVOTEST ED-3D

Dalam industri fabrikasi logam, pelapisan protektif, dan konstruksi infrastruktur, keberadaan pori-pori mikroskopis (pinhole) pada lapisan pelindung merupakan ancaman serius. Cacat yang tidak terdeteksi ini dapat menjadi titik awal korosi, mengurangi umur pakai produk, mengakibatkan kegagalan struktural, dan melanggar standar keselamatan seperti ASTM G62-A. Pemeriksaan manual yang subjektif atau metode destruktif tidak hanya memakan waktu tetapi juga berisiko tinggi terhadap konsistensi mutu. Detektor Pinhole NOVOTEST ED-3D hadir sebagai solusi pengujian non-destruktif yang stabil, efisien, dan terpercaya, memberikan jawaban pasti untuk menjamin integritas lapisan pelindung pada pipa, tangki, struktur baja, dan komponen otomotif dengan presisi tinggi.

Mengapa Detektor Pinhole NOVOTEST ED-3D Penting

• Deteksi Cepat & Akurat Tanpa Merusak Material: Menggunakan metode elektrolit berpenetrasi tinggi melalui spons, alat ini mampu menemukan porositas dan diskontinuitas lapisan dengan cepat tanpa merusak atau menggores permukaan yang diuji, menjaga produk tetap utuh.
• Fleksibilitas Luas dengan Tiga Tingkat Tegangan: Dilengkapi tiga nilai tegangan kontrol (9V, 67.5V, 90V) yang dapat dipilih, membuatnya universal untuk menguji berbagai rentang ketebalan lapisan dari 0 hingga 500 mikron pada berbagai material.
• Operasional Lapangan yang Mudah dan Andal: Siap pakai penuh dengan kalibrasi otomatis saat start-up, dilengkapi indikator baterai lemah dan alarm visual & audio, memastikan pengujian dapat dilakukan di lapangan dengan hasil yang konsisten dan minim kesalahan operator.
• Mendukung Kepatuhan Standar Internasional: Dirancang khusus untuk pengujian sesuai prosedur ASTM G62-A, alat ini menjadi alat ukur kunci dalam proses quality control untuk memastikan produk memenuhi standar ketat industri minyak & gas, konstruksi, dan manufaktur.

Secara keseluruhan, bagi profesional quality control, inspektor, dan teknisi laboratorium, kehadiran alat ini mengubah proses pemeriksaan dari yang bersifat subjektif menjadi objektif dan terukur. Data yang dihasilkan tidak hanya meningkatkan kepercayaan diri dalam pelepasan produk tetapi juga menyediakan dokumentasi audit trail yang kuat untuk kepatuhan standar.

Teknologi/Metode

Detektor Pinhole NOVOTEST ED-3D bekerja berdasarkan prinsip konduktivitas listrik. Alat ini menerapkan tegangan rendah melalui elektroda spons yang telah dibasahi dengan larutan elektrolit (seperti Na2SO4 atau NaCl). Spons kemudian ditempelkan pada lapisan pelindung dielektrik yang menutupi substrat logam. Jika terdapat cacat seperti pori, retak mikro, atau area pelapisan yang tidak sempurna, larutan elektrolit akan menembus hingga ke logam dasar, menyelesaikan rangkaian listrik. Penyelesaian rangkaian ini langsung terdeteksi oleh unit elektronik, yang kemudian memicu alarm suara dan visual. Metode ini jauh lebih unggul dibanding inspeksi visual manual yang rentan miss defect, karena mampu mendeteksi cacat yang tidak kasat mata dengan akurasi dan repeatability tinggi, serta tidak merusak lapisan seperti metode penetrant atau pengujian destruktif lainnya.

Quality Control & Use Case

• QC Produksi Pelapisan Logam: Memastikan tidak ada pori pada lapisan cat, epoxy, atau powder coating di tangki penyimpanan, pipa, dan struktur baja sebelum pengiriman.
• Inspeksi Pemeliharaan di Industri Migas: Mengecek integritas lapisan protektif pada pipa bawah tanah, tangki timbun, dan vessel setelah periode tertentu atau sebelum recommissioning.
• Laboratorium Material & Pengujian: Digunakan untuk penelitian dan pengujian sampel material baru atau proses pelapisan baru sesuai standar ASTM.
• Industri Otomotif & Komponen: Menguji kontinuitas lapisan pada rangka kendaraan, bagian underbody, atau komponen yang memerlukan proteksi korosi tinggi.
• Pendidikan & Pelatihan: Sebagai alat peraga dalam pelatihan teknik material, quality control, dan teknik pelapisan di institusi pendidikan.

Dengan prosedur yang terstandarisasi, alat ini membantu menjaga konsistensi mutu dari batch ke batch. Setiap hasil pengujian memberikan data objektif yang dapat dicatat dan dilaporkan, mendukung sistem manajemen mutu (seperti ISO 9001) dan memastikan kepatuhan terhadap spesifikasi teknis proyek konstruksi atau kontrak manufaktur, sehingga mengurangi risiko klaim dan biaya perbaikan di kemudian hari.

Fitur Unggulan

• Sistem Deteksi Elektrolit dengan Spons Kontak Luas: Ukuran permukaan kontak elektroda spons 30×80 mm memungkinkan pemeriksaan area yang lebih luas per sapuan, meningkatkan efisiensi inspeksi di lapangan.
• Tiga Pilihan Tegangan (9V/67.5V/90V) untuk Aplikasi Universal: Memungkinkan penyesuaian sensitivitas deteksi berdasarkan ketebalan dan jenis lapisan, dari coating tipis hingga tebal hingga 500 mikron.
• Fungsi Siap Pakai dengan Kalibrasi Otomatis: Saat dinyalakan, alat secara otomatis melakukan kalibrasi dan pengecekan tegangan, memastikan alat siap digunakan dengan akurasi terjaga tanpa prosedur setup yang rumit.
• Alarm Ganda Visual & Audio dan Indikator Baterai: Memberikan umpan balik instan saat cacat terdeteksi, dan indikator baterai lemah mencegah pengujian dengan daya tidak optimal, menjaga presisi hasil.
• Desain Ergonomis dan Konektor Tahan Lama: Kabel dengan konektor mudah sambung-lepas dilengkapi proteksi terhadap tekukan (crooking), memperpanjang masa pakai aksesori dan cocok untuk penggunaan intensif.
• Portabel dengan Daya Tahan Baterai Tinggi: Ditenagai 2 baterai AAA dengan masa pakai lebih dari 10 jam, dan bobot ringan 0.2 kg, ideal untuk inspeksi di lokasi yang sulit dijangkau.
• Paket Lengkap Siap Operasi: Sudah termasuk unit elektronik, holder dengan nozzle, spons, bubuk elektrolit, baterai, charger, kabel, dan manual operasi dalam bahasa Indonesia.

Pengguna Ideal

Alat ini sangat cocok digunakan oleh teknisi Quality Control dan inspektor di industri fabrikasi logam dan pelapisan, operator pemeliharaan di bidang minyak, gas, dan konstruksi infrastruktur, serta staf laboratorium pengujian material dan korosi. Konsultan teknik yang bertanggung jawab atas audit kepatuhan standar juga akan sangat terbantu dengan keandalan data yang dihasilkan oleh NOVOTEST ED-3D. Bagi pelaku industri yang memprioritaskan presisi dan akurasi dalam pengujian non-destruktif, alat ini adalah investasi penting untuk jaminan kualitas jangka panjang.

Cara Pakai Singkat

1. Persiapkan alat dengan memasang spons ke holder, lalu basahi spons dengan larutan elektrolit yang telah dibuat sesuai petunjuk manual. 2. Sambungkan kabel dari holder spons ke unit elektronik utama NOVOTEST ED-3D. 3. Nyalakan alat dan pilih tingkat tegangan (9V, 67.5V, atau 90V) yang sesuai dengan ketebalan lapisan yang akan diuji (hingga 500 mikron). Alat akan melakukan kalibrasi otomatis. 4. Tempelkan permukaan spons yang basah secara merata pada area lapisan yang akan diperiksa. 5. Gerakkan spons secara perlahan dan sistematis di seluruh permukaan yang diinspeksi. 6. Dengarkan dan perhatikan alarm. Jika terdengar bunyi bip dan lampu indikator menyala, berarti terdapat cacat (pinhole) di titik tersebut. 7. Tandai lokasi cacat untuk tindakan perbaikan dan catat hasil inspeksi untuk dokumentasi quality control.

FAQ Singkat

Q: Apakah alat ini bisa digunakan untuk menguji lapisan pada material selain logam? A: Prinsip kerja alat ini dirancang khusus untuk mendeteksi diskontinuitas pada lapisan pelindung dielektrik (non-konduktif) yang diterapkan di atas substrat logam konduktif. Untuk material dasar non-logam, metode ini tidak berlaku.

Q: Bagaimana prosedur kalibrasi alat untuk memastikan akurasi? A: NOVOTEST ED-3D dilengkapi dengan kalibrasi otomatis setiap kali dinyalakan. Untuk kalibrasi periodik yang lebih mendalam, disarankan mengirimkan alat ke service center resmi atau menghubungi tim teknis kami di CV Java Multi Mandiri.

Q: Apakah bubuk elektrolit tersedia sebagai spare part? A: Ya, bubuk elektrolit (Na2SO4 atau NaCl) tersedia sebagai opsi dan spare part yang dapat dibeli terpisah untuk kebutuhan operasional jangka panjang.

Q: Berapa lama waktu yang dibutuhkan untuk inspeksi satu area berukuran 1m^2? A: Waktu sangat bergantung pada kerumitan bentuk dan ketelitian yang diinginkan. Dengan metode sapuan menggunakan spons lebar, inspeksi dapat dilakukan secara efisien, jauh lebih cepat dibanding metode penetrant testing manual.

Q: Apakah garansi dan dukungan purna jual tersedia? A: CV Java Multi Mandiri sebagai distributor resmi NOVOTEST di Indonesia menyediakan garansi resmi, layanan kalibrasi, dan dukungan teknis. Spare part seperti probe dan aksesori juga tersedia.

Harga & Konsultasi

Untuk mendapatkan penawaran harga kompetitif Detektor Pinhole NOVOTEST ED-3D yang disesuaikan dengan kebutuhan spesifik proyek atau volume pembelian Anda, jangan ragu untuk berkonsultasi dengan tim ahli kami. Kami siap membantu Anda memilih solusi pengujian yang paling tepat. Segera hubungi kami via WhatsApp di +62 896-2784-2222 atau kirim permintaan detail melalui email ke quotations@jvm.co.id untuk mendapatkan informasi lengkap mengenai spesifikasi, ketersediaan stok, dan program khusus yang sedang berlangsung. Jadikan alat uji dan ukur Anda lebih mudah, pasti, dan terpercaya bersama CV Java Multi Mandiri. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
