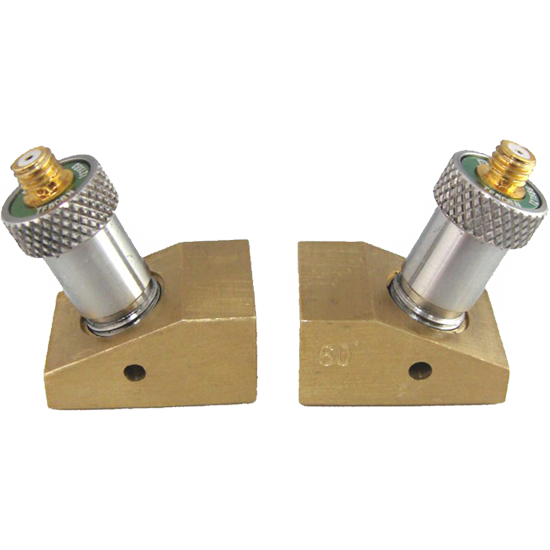

TOFD Wedge

Dalam industri ketel uang, bejana tekan, dan pipa bertekanan, integritas sambungan las adalah penjamin keselamatan dan keandalan operasional. Inspeksi cacat las yang tidak akurat dapat berujung pada kegagalan struktural, kebocoran berbahaya, pelanggaran standar keselamatan, dan downtime produksi yang mahal. Metode inspeksi manual yang bergantung pada faktor manusia seringkali menghasilkan ketidak-konsistenan data dan percepatan keausan pada probe inspeksi itu sendiri. TOFD Wedge Mitech hadir sebagai solusi terpercaya untuk mengatasi tantangan ini, menawarkan stabilitas pengukuran yang superior, efisiensi probe yang lebih tinggi, dan konsistensi hasil yang memenuhi standar internasional, menjadikan proses alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya.

Mengapa TOFD Wedge Mitech Penting

• Pengurangan Keausan Probe yang Signifikan: Dirancang khusus untuk melindungi probe TOFD yang berharga (seperti TF5C3N dan TF10C6N) dari gesekan langsung, secara drastis memperpanjang umur pakai dan mengurangi biaya penggantian komponen yang sering terjadi.
• Peningkatan Efisiensi dan Akurasi Inspeksi: Dengan menghasilkan gelombang longitudinal yang dibiaskan secara konsisten dalam material baja, wedge ini memastikan sinyal ultrasonik yang optimal untuk teknik time-difference difraksi, meningkatkan ketepatan dalam mendeteksi dan mengukur ukuran retak.
• Konsistensi Manufaktur Berstandar Tinggi: Proses manufaktur kunci menggunakan peralatan dan fixture khusus, yang meminimalkan dampak faktor manusia, sehingga setiap unit wedge memiliki kualitas dan performa yang seragam, sesuai dengan standar EN12668-2 dan standar dalam negeri.
• Kompatibilitas Luas dan Kemudahan Integrasi: Tersedia dalam berbagai sudut (45, 60, 70) dan kompatibel dengan beragam tipe probe Mitech TF Series serta menggunakan konektor Microdot (L5) standar, memudahkan integrasi dengan sistem ultrasonic straight probe atau peralatan uji lainnya yang Anda miliki.

Dalam dunia inspeksi non-destruktif (NDT) yang menuntut presisi dan keandalan, TOFD Wedge Mitech bukan sekadar aksesori, melainkan komponen kritis yang mentransformasi data inspeksi dari sekadar pembacaan menjadi keputusan teknis yang dapat dipertanggungjawabkan. Alat ini memastikan bahwa setiap pengukuran cacat las dilakukan dengan tingkat repeatability dan akurasi tinggi, yang sangat vital untuk penilaian integritas aset dan kepatuhan terhadap regulasi keselamatan industri.

Teknologi/Metode

TOFD Wedge Mitech bekerja berdasarkan prinsip Time of Flight Diffraction (TOFD), sebuah teknik ultrasonik canggih untuk mendeteksi dan mengukur cacat internal seperti retak. Wedge ini berfungsi sebagai medium coupling antara probe ultrasonik (seperti probe dual element atau angle beam TR) dan material uji. Desain akustiknya yang presisi memastikan gelombang ultrasonik dari probe dibiaskan ke dalam material baja sebagai gelombang longitudinal dengan sudut yang terkontrol (45, 60, atau 70). Gelombang ini kemudian berinteraksi dengan ujung cacat, menghasilkan sinyal difraksi yang ditangkap oleh probe penerima. Perbedaan waktu tempuh (time-difference) sinyal difraksi ini dianalisis untuk mengukur secara akurat kedalaman dan ukuran cacat. Dibandingkan dengan metode inspeksi visual atau penetrant testing yang lebih manual, teknik dengan wedge ini memberikan data kuantitatif yang objektif, mengurangi ketergantungan pada interpretasi operator, dan sangat efektif untuk inspeksi sambungan las yang kritis.

Quality Control & Use Case

• QC Produksi & Fabrikasi: Inspeksi rutin sambungan las selama fabrikasi boiler dan pressure vessel di pabrik manufaktur.
• Inspeksi Pemeliharaan Berkala: Pengujian integritas las pada pipa bertekanan dan bejana tekan di fasilitas kilang minyak, gas, dan pembangkit listrik.
• Layanan Inspeksi NDT Profesional: Digunakan oleh perusahaan jasa inspeksi untuk memberikan laporan assesment kerusakan yang akurat dan terpercaya kepada klien.
• Laboratorium Material & Riset: Sebagai alat pendukung dalam penelitian kegagalan material (failure analysis) dan pengembangan prosedur inspeksi baru.
• Pendidikan & Pelatihan: Digunakan di institusi pendidikan vokasi dan pelatihan sertifikasi NDT untuk melatih calon inspektur dalam teknik TOFD yang benar.

Dengan konsistensi performa yang dihasilkan dari proses manufaktur terkontrol, TOFD Wedge Mitech membantu departemen Quality Control dan tim inspeksi menjaga standar mutu yang ketat. Alat ini memastikan bahwa prosedur inspeksi dapat direplikasi dengan hasil yang sama oleh operator yang berbeda, mendukung penelusuran (traceability) data, dan memfasilitasi kepatuhan terhadap standar internasional seperti EN12668-2 serta regulasi badan pengawas dalam negeri, sehingga laporan inspeksi yang dihasilkan memiliki nilai hukum dan teknis yang kuat.

Fitur Unggulan

• Desain Anti-Aus Eksklusif: Material dan geometri khusus dirancang untuk mengurangi keausan pada permukaan probe TOFD yang sensitif, menghemat biaya perawatan alat ukur dalam jangka panjang.
• Kompatibilitas Universal dengan Probe Mitech TF Series: Dapat dipasangkan dengan probe TF5C3N, TF10C6N, TF2C6N, dan varian lainnya, menawarkan fleksibilitas dalam konfigurasi sistem pengujian.
• Pilihan Sudut Refraksi yang Variatif: Tersedia dalam sudut 45, 60, dan 70 untuk menyesuaikan dengan berbagai ketebalan material dan jenis cacat target, mirip dengan prinsip penyesuaian pada alat pengukur coating thickness gauge atau ultrasonic thickness gauge multi-mode.
• Konektor Microdot (L5) Standar Industri: Memastikan koneksi yang stabil dan minim noise dengan kabel mikrodot, menjaga integritas sinyal ultrasonik untuk pembacaan yang presisi.
• Manufaktur Terkontrol dengan Fixture Khusus: Dibuat dengan peralatan khusus untuk memastikan konsistensi dimensi dan performa akustik setiap unit, menghilangkan variasi akibat faktor manusia.
• Sinyal Longitudinal yang Stabil: Menghasilkan gelombang ultrasonic straight yang dibiaskan dengan konsisten untuk teknik difraksi, meningkatkan keandalan dalam kuantifikasi ukuran retak.
• Kesesuaian Standar Internasional: Memenuhi requirement standar EN12668-2, menjamin kualitas dan dapat digunakan dalam proyek yang mensyaratkan kepatuhan standar global.

Pengguna Ideal

TOFD Wedge Mitech sangat cocok untuk teknisi dan insinyur NDT yang bertanggung jawab atas jaminan kualitas dan keselamatan aset industri. Pengguna utamanya meliputi inspektur di perusahaan manufaktur pressure vessel dan boiler, teknisi di industri minyak & gas serta pembangkit listrik yang menangani perawatan pipa bertekanan, konsultan inspeksi independen, dan staf pengajar di lembaga pelatihan sertifikasi NDT. Alat ini juga ideal bagi tim laboratorium yang membutuhkan alat ukur presisi untuk analisis kegagalan material dan penelitian.

Cara Pakai Singkat

1. Persiapan: Pastikan permukaan material uji (sambungan las) bersih dari karat, cat, atau kotoran. Periksa kondisi probe TOFD dan wedge untuk memastikan tidak ada kerusakan fisik. 2. Pemasangan Probe: Sambungkan probe TOFD (misal TF10C6N) ke kabel mikrodot, lalu pasangkan probe tersebut ke rumah (housing) pada TOFD Wedge dengan sudut yang sesuai kebutuhan (contoh: 60). 3. Pengaturan Sistem: Hubungkan kabel ke flaw detector atau instrument TOFD. Nyalakan instrument dan lakukan penyetelan (adjustment) parameter seperti kecepatan suara dan gain sesuai dengan prosedur kalibrasi standar. 4. Coupling & Scanning: Oleskan couplant (gel ultrasonik) pada permukaan wedge yang akan kontak dengan material. Tempatkan wedge pada awal area las yang akan di-scan, pastikan coupling baik. 5. Akuisisi Data: Lakukan scanning sepanjang sambungan las dengan kecepatan dan tekanan yang konsisten. Instrument akan merekam data A-Scan dan TOFD. 6. Analisis & Pencatatan: Analisis sinyal difraksi yang muncul pada layar untuk mengidentifikasi dan mengukur cacat. Simpan data hasil inspeksi untuk dokumentasi dan pelaporan. 7. Perawatan: Setelah digunakan, bersihkan wedge dari sisa couplant dan simpan dalam tempat yang aman untuk menghindari kerusakan.

FAQ Singkat

Q: Apa keuntungan utama menggunakan TOFD Wedge Mitech dibanding wedge biasa? A: Keuntungan utamanya adalah desain khusus untuk mengurangi keausan pada probe TOFD yang harganya signifikan, sehingga menghemat biaya operasional. Ditambah dengan konsistensi manufaktur yang tinggi, hasil inspeksi menjadi lebih andal dan repeatable.

Q: Apakah wedge ini perlu dikalibrasi secara terpisah? A: Wedge itu sendiri tidak memerlukan kalibrasi elektronik. Namun, performa sistem secara keseluruhan (probe + wedge + instrument) harus diverifikasi dan dikalibrasi secara berkala menggunakan block referensi standar sesuai prosedur NDT untuk menjaga akurasi alat ukur.

Q: Bagaimana cara memilih sudut wedge (45, 60, 70) yang tepat? A: Pemilihan sudut bergantung pada ketebalan material dan jenis cacat yang dideteksi. Sudut 70 umum untuk material tipis, 60 untuk ketebalan menengah, dan 45 untuk material tebal atau deteksi cacat tertentu. Konsultasikan dengan prosedur inspeksi atau standar yang berlaku.

Q: Bisakah TOFD Wedge Mitech digunakan untuk material selain baja? A: Wedge ini dioptimalkan untuk menghasilkan gelombang longitudinal dalam baja. Penggunaan pada material lain (seperti aluminium atau paduan khusus) memerlukan penyesuaian parameter kecepatan suara dan mungkin evaluasi ulang performanya. Disarankan untuk berkonsultasi dengan supplier atau merujuk panduan teknis.

Q: Apakah CV Java Multi Mandiri menyediakan dukungan teknis dan garansi? A: Ya, sebagai distributor Mitech terpercaya di Indonesia, kami menyediakan dukungan teknis untuk pemilihan produk, konsultasi aplikasi, dan setelah penjualan. Produk original Mitech dilengkapi dengan garansi resmi sesuai ketentuan pabrikan.

Harga & Konsultasi

Untuk mendapatkan penawaran harga TOFD Wedge Mitech yang kompetitif dan detail spesifikasi lengkap, segera hubungi tim spesialis alat uji kami di CV Java Multi Mandiri. Kami siap membantu Anda memilih konfigurasi wedge dan probe yang paling tepat untuk kebutuhan inspeksi las Anda, baik untuk aplikasi di Jakarta, Surabaya, maupun seluruh Indonesia. Konsultasikan kebutuhan alat ukur dan NDT Anda secara gratis melalui WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id. Dapatkan solusi yang pasti dan terpercaya untuk meningkatkan kualitas inspeksi Anda hari ini juga. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
