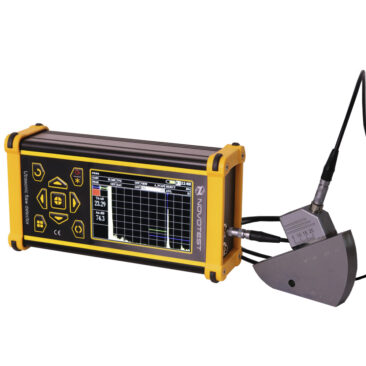

Ultrasonic Flaw Detector NOVOTEST UD2303

Dalam industri manufaktur, konstruksi, minyak & gas, serta penerbangan, integritas material adalah fondasi keselamatan dan keandalan produk. Cacat internal seperti retak mikro, korosi tersembunyi, atau ketidakkontinuan pada sambungan las yang tidak terdeteksi dapat berujung pada kegagalan struktural, downtime operasional yang mahal, dan pelanggaran terhadap standar ketat seperti AWS D1.1. Pengukuran ketebalan yang tidak akurat juga dapat mempercepat laju korosi dan menurunkan masa pakai aset. Novotest UD2303 hadir sebagai solusi revolusioner yang menggabungkan fungsi detektor cacat ultrasonik dan pengukur ketebalan dalam satu perangkat portabel. Dengan teknologi kalibrasi otomatis dan algoritma canggih, alat ini menjamin stabilitas sinyal, presisi pengukuran, dan efisiensi inspeksi yang lebih tinggi, sehingga menjadi pilihan terpercaya untuk menjaga kualitas dan kepatuhan standar.

Mengapa Novotest UD2303 Penting

• Dua Fungsi dalam Satu Perangkat: Lakukan inspeksi cacat internal (seperti retak dan korosi) sekaligus pengukuran ketebalan dinding dengan akurasi tinggi, menghemat waktu dan biaya investasi alat.
• Portabilitas & Daya Tahan Baterai Tinggi: Desain kompak dan ringan (<=500g) dengan daya tahan baterai hingga 10 jam memungkinkan inspeksi lapangan yang ekstensif di lokasi terpencil, mengungguli perangkat sejenis yang lebih besar.
• Presisi dan Stabilitas Tinggi: Dengan kesalahan pengukuran interval waktu <= +/-0,025 us dan algoritma averaging cepat, UD2303 memberikan pembacaan yang konsisten dan andal, mengurangi kebutuhan re-check.
• Mendukung Standar Internasional: Mode inspeksi AWS otomatis memudahkan evaluasi sambungan las sesuai kode American Welding Society D1.1, sangat penting untuk perusahaan yang berorientasi ekspor atau proyek infrastruktur kritikal.

Novotest UD2303 bukan sekadar alat ukur; ini adalah partner strategis untuk kontrol kualitas yang komprehensif. Dari pemeriksaan material masuk (*incoming inspection*) hingga evaluasi produk akhir dan pemantauan aset, alat ini memastikan setiap lapisan material memenuhi spesifikasi teknis dengan bukti data yang tercatat rapi, mendukung keputusan teknis yang lebih pasti dan terpercaya.

Teknologi/Metode

Novotest UD2303 beroperasi berdasarkan prinsip ultrasonik, memancarkan gelombang suara frekuensi tinggi (1-10 MHz) ke dalam material menggunakan probe UT. Gelombang ini merambat dan akan dipantulkan kembali ketika menemui cacat (seperti retak) atau batas material (bagian belakang sampel). Perangkat kemudian menganalisis gema yang diterima-waktu tempuhnya untuk menghitung ketebalan, dan amplitudonya untuk menilai ukuran serta kedalaman cacat. Berbeda dengan metode inspeksi visual atau penetrant yang terbatas pada permukaan, teknologi Ultrasonic Testing ini mampu mendeteksi ketidakkontinuan jauh di dalam material. Keunggulan teknisnya terletak pada frekuensi sampling sinyal hingga 200 MHz untuk resolusi tinggi, serta berbagai mode koreksi seperti TVG (Time Varied Gain) yang menyamakan amplitudo sinyal dari cacat pada kedalaman berbeda, dan DAC/DGS untuk penilaian cacat yang lebih objektif berdasarkan kurva referensi.

Quality Control & Use Case

• QC Produksi Manufaktur Logam & Otomotif: Inspeksi cacat pada casting, forging, dan komponen mesin sebelum perakitan.
• Inspeksi Lapangan Minyak & Gas: Pengukuran ketebalan dinding pipa, tangki penyimpanan, dan pressure vessel untuk program pemantauan korosi.
• Evaluasi Sambungan Las di Konstruksi: Pemeriksaan kualitas las pada jembatan, struktur baja bangunan, dan jalur pipa sesuai standar AWS D1.1.
• Pemeriksaan Material Masuk (*Incoming Inspection*): Verifikasi kualitas material baku (pelat, billet) dari supplier sebelum diproses lebih lanjut.
• Aplikasi di Laboratorium & Pendidikan: Sebagai alat pembelajaran dan penelitian untuk memahami karakteristik cacat material dan metode NDT (Non-Destructive Testing).

Dengan kemampuan menyimpan hasil pengukuran dan mentransfer data ke PC, Novotest UD2303 membangun sistem dokumentasi yang kuat. Ini membantu perusahaan menjaga konsistensi mutu, melacak riwayat inspeksi aset, dan memenuhi persyaratan audit sistem manajemen mutu (seperti ISO 9001) atau regulasi keselamatan industri dengan lebih mudah dan terstruktur.

Fitur Unggulan

• Kalibrasi Otomatis: Mempermudah dan mempercepat proses setup, meminimalkan kesalahan manusia dan memastikan akurasi pengukuran sejak awal.
• Layar Rotasi 360 & Antarmuka Intuitif: Dapat menyesuaikan orientasi layar secara horizontal/vertikal, cocok untuk pengguna kidal maupun kanan, dengan menu yang mudah dinavigasi.
• Berbagai Mode Inspeksi Canggih: Termasuk DAC, DGS, TVG, dan mode AWS otomatis untuk evaluasi las, memberikan fleksibilitas untuk berbagai skenario pengujian.
• Rentang Frekuensi Luas (1-10 MHz): Memungkinkan pemilihan frekuensi optimal untuk material dengan butiran halus atau kasar, serta deteksi cacat berukuran kecil.
• Alarm Visual & Audible (ASD Mode): Memberikan peringatan langsung saat mendeteksi cacat atau ketebalan di luar batas toleransi, sangat berguna untuk inspeksi area luas.
• Penyimpanan Data & Konektivitas USB: Kapasitas menyimpan ribuan hasil pengukuran dengan kemampuan transfer data ke komputer untuk analisis dan pelaporan lebih lanjut.
• Konstruksi Kokoh & Baterai Tahan Lama: Dirancang untuk lingkungan kerja industri dengan daya tahan baterai panjang mendukung shift kerja penuh.

Pengguna Ideal

Novotest UD2303 sangat ideal dioperasikan oleh Teknisi NDT, Inspektur Kualitas (QC/QA) di pabrik manufaktur dan fabrikasi, personel maintenance di industri minyak & gas dan pembangkit listrik, serta konsultan teknik dan peneliti di laboratorium material. Alat ini juga menjadi investasi berharga untuk institusi pendidikan vokasi dan teknik yang ingin melengkapi kurikulum praktikum pengujian material non-destruktif dengan perangkat berteknologi mutakhir.

Cara Pakai Singkat

1. Persiapan: Hidupkan perangkat, pasang probe UT yang sesuai ke konektor Lemo, dan aplikasi couplant gel pada permukaan material yang akan diuji. 2. Kalibrasi: Lakukan kalibrasi otomatis menggunakan blok kalibrasi standar untuk mengatur kecepatan suara material dasar. 3. Konfigurasi: Pilih mode pengujian yang diinginkan (misalnya, ketebalan atau flaw detection), atur rentang sweep, gain, dan parameter alarm sesuai kebutuhan. 4. Pengukuran: Tempelkan probe pada material dengan tekanan konsisten dan geser secara metodis untuk melakukan scanning. 5. Pembacaan: Amati sinyal A-Scan pada layar. Ketebalan akan ditampilkan secara digital, sedangkan cacat akan muncul sebagai puncak sinyal di antara pulsa awal dan belakang. 6. Pencatatan: Simpan hasil pengukuran yang signifikan langsung di memori perangkat. 7. Analisis Lanjut: Hubungkan perangkat ke PC via USB untuk mengekspor data arsip dan melakukan analisis lebih mendalam dengan software pendamping.

FAQ Singkat

Q: Seberapa akurat pengukuran ketebalan dengan UD2303? A: Sangat akurat. Dengan kesalahan pengukuran interval waktu <= +/-0,025 us dan kecepatan suara yang dapat diatur presisi, akurasi pengukuran ketebalan sangat tinggi, cocok untuk pemantauan korosi yang membutuhkan deteksi perubahan ketebalan minimal.

Q: Apakah kalibrasi alat ini rumit? A: Tidak. UD2303 dilengkapi fitur kalibrasi otomatis yang memandu pengguna melalui proses sederhana menggunakan blok kalibrasi, membuatnya cepat dan mengurangi subjektivitas.

Q: Bisakah digunakan untuk inspeksi sambungan las sesuai standar internasional? A: Ya, sangat bisa. Mode AWS otomatis khusus dirancang untuk mengevaluasi dan mengklasifikasikan cacat las berdasarkan American Welding Society D1.1, memudahkan pelaporan dan kepatuhan standar.

Q: Berapa lama baterai bertahan dan bagaimana perawatannya? A: Baterai Li-ion internal dapat bertahan hingga 10 jam kerja kontinu (lebih dengan pengaturan khusus). Perawatan sederhana: simpan di tempat kering, bersihkan setelah digunakan, dan hindari suhu ekstrem.

Q: Apakah tersedia dukungan teknis dan kalibrasi ulang di Indonesia? A: Sebagai distributor resmi Novotest, CV Java Multi Mandiri menyediakan dukungan teknis, pelatihan, dan layanan kalibrasi. Hubungi kami untuk informasi lebih lanjut.

Harga & Konsultasi

Untuk mendapatkan penawaran harga kompetitif Novotest UD2303 yang disesuaikan dengan paket kebutuhan Anda (termasuk opsi probe tambahan, blok kalibrasi, atau aksesori seperti UT-Cables), jangan ragu untuk berkonsultasi dengan tim ahli kami. Kami siap membantu Anda memilih konfigurasi terbaik untuk aplikasi spesifik di bidang Ultrasonic Testing, Magnetic Testing, atau Coating Thickness measurement. Segera hubungi kami via WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id untuk diskusi lebih lanjut dan informasi ketersediaan stok. Percayakan kebutuhan alat uji dan ukur Anda pada spesialis yang membuat segalanya jadi lebih mudah, pasti, dan terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
