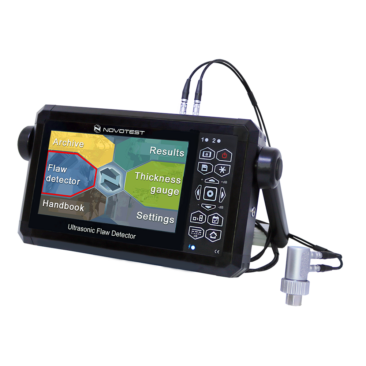

Ultrasonic Flaw Detector NOVOTEST UD3701
Novotest UD3701 – Ultrasonic Flaw Detector dengan layar TFT touchscreen super terang untuk inspeksi cacat material yang akurat dan efisien di industri minyak & gas, fabrikasi, dan konstruksi. Solusi presisi untuk Quality Control dan pemeriksaan ketebalan.
Dalam industri seperti minyak dan gas, fabrikasi logam, pembangkit listrik, dan konstruksi, keandalan material adalah segalanya. Cacat tersembunyi seperti retak, inklusi, atau korosi internal yang tidak terdeteksi dapat mengakibatkan kegagalan struktural, downtime mahal, hingga risiko keselamatan yang fatal. Pemeriksaan manual yang subjektif atau alat ukur dengan akurasi rendah sering kali gagal memberikan data yang konsisten dan terpercaya, sehingga membahayakan kepatuhan terhadap standar ketat seperti ASTM atau EN. Novotest UD3701 hadir sebagai solusi revolusioner, menggabungkan teknologi ultrasonic terkini dengan antarmuka yang intuitif untuk menjadikan proses pemeriksaan cacat (flaw detection) dan pengukuran ketebalan lebih stabil, efisien, dan terpercaya, memastikan kualitas produk dan keamanan aset.
Mengapa Novotest UD3701 Penting
- Layar TFT Touchscreen Super Terang & Kontras Tinggi: Dengan resolusi 800×480 piksel, layar ini tetap jelas terbaca bahkan di bawah sinar matahari langsung, memungkinkan pengukur dan teknisi bekerja dengan nyaman di lapangan tanpa kehilangan detail sinyal A-Scan yang kritis.
- Analisis Cacat yang Komprehensif dengan DAC, TVG, dan DGS: Dilengkapi mode Distance Amplitude Correction (DAC) dan Time Varied Gain (TVG) hingga 16 titik, serta mode DGS (Distance Gain Size) untuk kalkulasi otomatis ukuran reflektor ekuivalen. Fitur ini memberikan presisi dan kedalaman analisis yang dibutuhkan untuk mengevaluasi cacat secara objektif sesuai standar.
- Efisiensi Operasional Tinggi dengan Kontrol Multi-Touch: Semua fungsi, termasuk pergerakan gerbang dan pengaturan scan, dapat dilakukan langsung melalui layar sentuh, mengurangi ketergantungan pada tombol fisik dan mempercepat setup alat, yang sangat berharga untuk proyek inspeksi skala besar.
- Fungsi Cerdas untuk Akurasi Maksimal: Mode Envelope untuk mendeteksi puncak sinyal, Auto Zoom untuk fokus instan pada area yang ditinjau, dan fungsi Fill untuk visualisasi sinyal yang lebih baik, memastikan tidak ada detail yang terlewatkan selama proses pemeriksaan.
Secara keseluruhan, Novotest UD3701 penting karena mentransformasi inspeksi ultrasonik dari tugas yang rumit menjadi proses yang terukur, terdokumentasi, dan andal. Alat ini memberdayakan profesional di laboratorium dan lapangan untuk mengambil keputusan berbasis data dengan keyakinan penuh, mendukung program Quality Control (QC) dan Assurance (QA) yang lebih kuat.
Teknologi/Metode
Novotest UD3701 beroperasi berdasarkan prinsip ultrasonik konvensional yang ditingkatkan. Alat ini memancarkan gelombang ultrasonik frekuensi tinggi (dengan rentang 0 hingga 10 MHz yang dapat disetel halus) melalui probe ke dalam material uji. Gelombang yang dipantulkan kembali oleh cacat atau batas material ditangkap dan dianalisis. Yang membedakan adalah implementasi prosesornya yang canggih, yang memungkinkan pemrosesan sinyal real-time dan penerapan koreksi seperti DAC/TVG secara instan. Dibandingkan metode inspeksi visual atau alat flaw detector lama dengan layar monokrom dan kontrol manual, UD3701 menawarkan visualisasi warna penuh, kalibrasi otomatis delay probe, dan kemampuan menyimpan parameter probe yang digunakan, sehingga mengurangi potensi kesalahan manusia dan memastikan konsistensi pengukuran antar operator dan sesi pengujian yang berbeda.
Quality Control & Use Case
- QC Produksi di Fabrikasi Logam: Inspeksi lasan (welding), pengecoran (casting), dan material baku untuk mendeteksi cacat seperti porosity, retak, atau inklusi sebelum produk dikirim.
- Inspeksi Perawatan di Industri Minyak & Gas: Pemeriksaan rutin pipa, tangki penyimpanan, dan pressure vessel untuk mendeteksi korosi, erosi, atau crack yang dapat menyebabkan kebocoran.
- Pemastian Kualitas di Pembangkit Listrik: Pemeriksaan komponen turbin, boiler, dan sambungan kritis lainnya untuk mencegah kegagalan operasional yang mahal.
- Aplikasi di Laboratorium Material & Pendidikan: Sebagai alat pengajaran dan penelitian untuk memahami perilaku gelombang ultrasonik dan karakteristik cacat pada berbagai material.
- Pengukuran Ketebalan Material: Untuk memantau ketebalan dinding pipa atau plate yang mengalami korosi tanpa perlu perlakuan destruktif.
Dengan kemampuan menyimpan arsip pengukuran dan transfer data ke PC via USB, Novotest UD3701 membantu menjaga konsistensi mutu dengan menyediakan catatan inspeksi yang terdokumentasi dan dapat dilacak. Hal ini sangat penting untuk kepatuhan terhadap standar internasional dan audit kualitas, memastikan setiap produk atau aset yang diperiksa memenuhi spesifikasi teknis yang ditetapkan.
Fitur Unggulan
- Layar TFT Multi-Touch 800×480 Super Terang: Kontrol intuitif layar sentuh untuk mengatur gerbang dan scan, dengan visibilitas sempurna di segala kondisi cahaya, termasuk di luar ruangan.
- Mode Analisis Lengkap (DAC/TVG & DGS): Konfigurasi DAC/TVG hingga 16 titik dan perhitungan otomatis ukuran cacat ekuivalen dengan mode DGS, memberikan analisis cacat yang mendalam dan sesuai standar.
- Fungsi Produktivitas Tinggi: Mode Envelope, Auto Zoom (pembesaran elektronik), dan Fill Color pada sinyal A-Scan mempermudah identifikasi dan interpretasi sinyal, meningkatkan kecepatan dan akurasi inspeksi.
- Blok Parameter yang Dapat Dipindahkan & Skema Warna Kustom: Operator dapat menata tampilan blok nilai ukuran di mana saja di layar dan memilih skema warna gelap/terang untuk kenyamanan mata yang optimal.
- Alarm Cacat Otomatis dengan Dua Gerbang Independen: Dapat disetel untuk memberikan indikasi suara dan cahaya saat sinyal cacat terdeteksi, memungkinkan scanning tanpa harus terus-menerus memandang layar.
- Arsip dan Konektivitas Lengkap: Penyimpanan parameter objek, probe, dan hasil pengukuran dalam memori internal, dengan kemampuan transfer data ke komputer menggunakan software khusus.
- Desain Tangguh dan Universal: Dapat digunakan di workshop dan lapangan, didukung dengan opsi casing pelindung khusus untuk operasi di lingkungan yang keras.
Pengguna Ideal
Novotest UD3701 sangat cocok untuk teknisi NDT (Non-Destructive Testing), inspektur kualitas (QC/QA) di industri manufaktur dan energi, engineer di bidang konstruksi infrastruktur, serta staf pengajar dan peneliti di institusi pendidikan teknik dan laboratorium material. Alat ini juga ideal untuk konsultan inspeksi yang membutuhkan perangkat yang andal, portabel, dan mampu menghasilkan laporan data yang komprehensif untuk klien mereka di berbagai sektor industri.
Cara Pakai Singkat
1. Persiapan: Hubungkan probe ultrasonic yang sesuai ke port alat menggunakan kabel UT-Cables (misalnya, Lemo-Lemo). Nyalakan alat. 2. Kalibrasi & Setup: Lakukan kalibrasi kecepatan suara pada material referensi. Atur rentang scan, gain, dan parameter dasar lainnya melalui layar sentuh atau keyboard. 3. Konfigurasi Analisis: Aktifkan dan atur gerbang (Gate A & B) untuk mendefinisikan area inspeksi. Bangun kurva DAC/TVG atau setup DGS jika diperlukan. 4. Inspeksi: Tempelkan probe ke permukaan material yang akan diuji dengan menggunakan couplant. Gerakkan probe secara sistematis untuk mengcover area yang ditarget. 5. Interpretasi & Pencatatan: Amati sinyal A-Scan di layar. Sinyal yang melewati gerbang yang telah disetel akan memicu alarm. Gunakan fungsi zoom atau envelope untuk analisis detail. 6. Dokumentasi: Simpan tangkapan layar (A-Scan) beserta parameter pengukurannya ke dalam memori internal alat untuk arsip. 7. Pelaporan: Transfer data yang tersimpan ke komputer via kabel USB untuk pembuatan laporan lebih lanjut.
FAQ Singkat
Q: Apakah Novotest UD3701 cocok untuk inspeksi di lapangan yang terik? A: Sangat cocok. Layar TFT-nya yang super terang dan kontras tinggi dirancang khusus untuk tetap jelas terbaca di bawah sinar matahari langsung, berbeda dengan alat konvensional yang layarnya mudah silau.
Q: Bagaimana akurasi pengukuran ketebalan dan deteksi cacat alat ini? A: Novotest UD3701 memiliki error pengukuran waktu sangat rendah (+/-0.025 us) dan gain yang stabil (range 125 dB), didukung oleh mode DAC/TVG dan DGS. Kombinasi ini memastikan akurasi dan konsistensi pembacaan yang tinggi untuk evaluasi cacat yang andal.
Q: Apakah perlu kalibrasi ulang secara berkala? A: Ya, seperti semua alat ukur presisi, kalibrasi berkala disarankan untuk memastikan kinerja tetap optimal sesuai standar. CV Java Multi Mandiri dapat memberikan panduan mengenai interval kalibrasi yang disarankan.
Q: Bisakah alat ini digunakan untuk material selain logam? A: Ya, selama material tersebut dapat merambatkan gelombang ultrasonik (seperti plastik tertentu, komposit, atau keramik) dan kecepatan suaranya diketahui, alat ini dapat digunakan untuk inspeksi.
Q: Apakah tersedia dukungan teknis dan garansi? A: CV Java Multi Mandiri sebagai distributor Novotest Indonesia menyediakan dukungan teknis, pelatihan, dan layanan purna jual termasuk garansi resmi untuk produk Novotest UD3701.
Harga & Konsultasi
Untuk mendapatkan penawaran harga Novotest UD3701 yang kompetitif dan konsultasi teknis lebih lanjut mengenai aplikasi spesifik di industri Anda, jangan ragu untuk menghubungi tim ahli kami. Sebagai spesialis di bidang alat uji untuk industri, laboratorium, dan pendidikan, CV Java Multi Mandiri siap membantu Anda memilih solusi yang paling tepat. Dapatkan informasi detail spesifikasi, ketersediaan stok, dan penawaran harga terbaik dengan menghubungi kami segera via WhatsApp di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| Averaging over the quantity of starts | from 1 to 16 |
|---|---|
| Detection of signals | positive half-wave, radio mode |
| Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than | 1 dB |
| Dimensions (W*H*L) | 140 mm x 210 mm x 55 mm |
| Duration of the excitation pulse to the load | from 0, 0 to 0, 5 us |
| Error of measurement of time intervals | not exceed +/- 0, 025 us |
| Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dB | not exceed +/- 0, 5 dB |
| Number of control points TVG | 16 |
| Operating frequency range | from 1 to 10, 0 MHz |
| Package | Weight, not more – 4, 5kgDimensions – 40*25*9cm |
| Range of measured time intervals (duration of scanning) | from 6 to 1000 us |
| Range of variation of temporal sensitivity adjustment (TVG) | 40 dB |
| Setting a delay in the prism of the probe | from 0 to 15 us |
| Standards |
|
| Testing gain range | 125 dB |
| Velocity range | 1000 – 9999 m / s |
| Weight, not more | 1, 5 kg |
- Superbright, touch display with which it is comfortable to work outdoors on a sunny day;
- Automatic calculation of the delay in the probe;
- Frequency range from 0 to 10 MHz, with smooth adjustment;
- Display of a scale of scanning in microseconds and millimeters;
- The presence in the device of the operating mode of the DAC and TVG curves (up to 16 points);
- The presence in the flaw detector of the DGS control mode, with automatic calculation of the equivalent reflector zone;
- Carrying out settings both using the touch screen and by keyboard;
- The presence of movable blocks of output of measured values, so it can be located in any part of the A-scan;
- Archive of measurements, settings, probes with the ability to transfer data to a PC;
- Simulation of a measurement from a stored record in the device memory.
- Additional UT-probes
- Additional cables Lemo-Lemo
- Charger
- Bag for comfortable operating
- Calibration blocks
- Ultrasonic flaw detector
- UT-probes – 2 pcs
- Cable Lemo-Lemo – 1 pc
- Charger
- USB cable for PC connection
- Operating manual
- Case
Apa masalah umum di industri fabrikasi yang diatasi Novotest UD3701?
Industri fabrikasi sering menghadapi tantangan dalam mendeteksi cacat internal seperti retak atau porositas pada lasan dan pengecoran secara konsisten. Metode manual rentan subjektivitas. Novotest UD3701 menjadi solusi dengan memberikan pembacaan objektif berbasis gelombang ultrasonik, visualisasi sinyal yang jelas, dan analisis terstandar (DAC/DGS), sehingga cacat kritikal tidak terlewatkan dan kualitas produk terjaga.
Bagaimana UD3701 meningkatkan efisiensi proses inspeksi rutin?
Sebelumnya, setup alat yang rumit dan interpretasi sinyal yang memakan waktu dapat memperlambat inspeksi. Dengan layar sentuh responsif, fungsi auto zoom, dan alarm cacat otomatis, UD3701 memangkas waktu setup dan memungkinkan operator fokus pada scanning tanpa terus memandang layar. Hasilnya, area inspeksi yang lebih luas dapat dicakup dalam waktu lebih singkat, mengurangi downtime peralatan yang diperiksa.
Bagaimana akurasi dan konsistensi data UD3701 dibandingkan alat lama?
Alat flaw detector lama mungkin memiliki drift gain, layar yang sulit dibaca, atau proses kalibrasi manual yang rentan error. UD3701 menawarkan kestabilan elektronik dengan error pengukuran minimal (+/-0.025us), koreksi otomatis (TVG), dan kemampuan menyimpan setting probe. Hal ini memastikan pembacaan yang konsisten antar operator dan dari waktu ke waktu, menghilangkan kebutuhan re-check yang berulang.
Risiko kepatuhan apa yang bisa dikurangi dengan menggunakan UD3701?
Kegagalan dalam mendeteksi cacat dapat melanggar standar keselamatan seperti API atau ASME, berisiko menyebabkan kecelakaan kerja, tuntutan hukum, dan kerugian finansial. UD3701 mendukung kepatuhan standar melalui metode pengujian yang terverifikasi (mengikuti EN 12668), dokumentasi data yang lengkap (arsip hasil scan), dan kemampuan analisis kuantitatif (DGS), menciptakan proses inspeksi yang terkontrol, terdokumentasi, dan dapat dipertanggungjawabkan.
Bagaimana perusahaan dapat mengimplementasikan UD3701 dalam workflow yang ada?
Implementasi dapat dimulai dengan melibatkan teknisi NDT atau QC yang akan menjadi operator utama. CV Java Multi Mandiri menyediakan dukungan pelatihan operasi dasar dan interpretasi sinyal. Kami juga merekomendasikan untuk mengintegrasikan sesi inspeksi dengan UD3701 ke dalam prosedur QC standar perusahaan, menggunakan fitur arsipnya untuk membangun database inspeksi historis, sehingga trend kerusakan dapat dipantau dan perawatan menjadi lebih prediktif.
