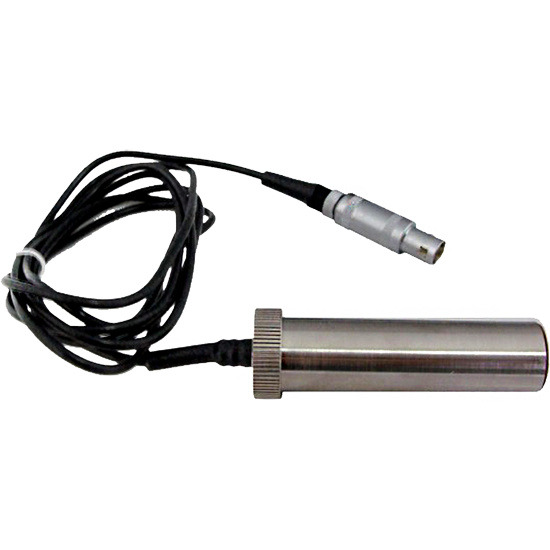

Ultrasonic Immersion Probe

Dalam industri manufaktur berteknologi tinggi seperti dirgantara, otomotif, dan fabrikasi komponen presisi, ketepatan inspeksi non-destruktif (NDT) adalah penentu utama kualitas, keselamatan, dan kepatuhan standar. Metode inspeksi manual atau dengan alat ukur konvensional seringkali gagal mendeteksi cacat mikro pada material dengan geometri tidak beraturan, berisiko menyebabkan kegagalan struktural, penolakan produk, dan pelanggaran standar ketat seperti EN12668-2. Mitech Ultrasonic Immersion Probe hadir sebagai solusi revolusioner yang menawarkan stabilitas, efisiensi, dan keandalan tertinggi dalam inspeksi ultrasonik. Dengan teknologi fokus titik dan garis serta desain akustik yang dioptimalkan untuk air, probe ini menjawab tantangan inspeksi presisi tinggi di lingkungan produksi dan laboratorium yang menuntut akurasi mutlak dan data yang dapat dilacak (traceability).

Mengapa Mitech Ultrasonic Immersion Probe Penting

• Presisi dan Akurasi Tanpa Kompromi: Menggunakan material piezoelektrik performa superior dan desain yang di-match dengan akustik air untuk efisiensi energi ultrasonik yang optimal, menghasilkan sinyal bersih dengan rasio signal-to-noise tinggi.
• Fleksibilitas Inspeksi Geometri Kompleks: Dapat dikonfigurasi dengan fokus titik (spherical) untuk deteksi cacat titik atau fokus garis (cylindrical) untuk scanning area panjang, sehingga ideal untuk komponen dengan bentuk tidak beraturan di industri penerbangan dan pengecoran logam.
• Konsistensi dan Minim Human Error: Proses manufaktur kunci menggunakan peralatan dan fixture khusus, yang secara signifikan meminimalkan dampak variasi faktor manusia dan memastikan konsistensi performa setiap unit probe.
• Kepatuhan Standar & Data Terverifikasi: Seluruh probe konsisten dengan standar internasional EN12668-2 dan dilengkapi dengan sertifikat traceability serta Distance Amplitude Curve (DAC) sesuai permintaan, mendukung audit kualitas dan kebutuhan laboratorium terakreditasi.

Dalam dunia alat uji dan ukur modern, keandalan data sama pentingnya dengan alat itu sendiri. Mitech Ultrasonic Immersion Probe bukan sekadar sensor; ia adalah sistem penjaminan mutu yang terintegrasi. Bagi profesional QC, teknisi NDT, dan peneliti material, kehadiran alat ini berarti kemampuan untuk mendeteksi cacat yang sebelumnya tersembunyi, memastikan setiap komponen yang lolos inspeksi memenuhi kriteria ketat, serta mendokumentasikan seluruh proses dengan data yang dapat dipertanggungjawabkan. Ini adalah investasi untuk mengurangi risiko, meningkatkan kepercayaan produk, dan mengoptimalkan proses kontrol kualitas.

Teknologi/Metode

Prinsip kerja Mitech Ultrasonic Immersion Probe memanfaatkan gelombang ultrasonik yang dipancarkan oleh elemen piezoelektrik dan difokuskan melalui lensa akustik ke dalam medium air, sebelum kemudian merambat ke material sampel yang diinspeksi. Teknologi kuncinya terletak pada kemampuan fokus yang dapat disesuaikan-baik secara spherical (titik) maupun cylindrical (garis). Fokus titik memusatkan energi ultrasonik pada satu area kecil, meningkatkan resolasi untuk mendeteksi cacat kecil seperti porositas atau retak inklusi. Sementara fokus garis ideal untuk scanning cepat pada area yang memanjang, seperti pada pengelasan atau batang logam. Dibandingkan metode kontak langsung (contact testing) yang rentan terhadap kopling tidak konsisten, metode immersi ini memberikan kopling akustik yang stabil dan berulang, menghilangkan variasi tekanan probe dan memastikan pembacaan yang lebih konsisten dan akurat, terutama pada permukaan yang kompleks.

Quality Control & Use Case

• Inspeksi Komponen Turbin dan Bilah Pesawat: Mendeteksi cacat internal pada paduan super yang memiliki geometri aerodinamis kompleks di industri dirgantara.
• QC Bahan Baku dan Produk Jadi di Fabrikasi Logam: Memeriksa inklusi, porositas, atau retak pada pengecoran (casting) dan tempaan (forging) dengan bentuk tidak beraturan.
• Integrasi dengan Sistem Otomasi Robotic: Dapat dipasang pada sistem scanning otomatis untuk inspeksi 100% pada lini produksi komponen otomotif kritis, seperti rangka atau komponen mesin.
• Penelitian dan Analisis Material di Laboratorium: Digunakan untuk karakterisasi material, pengukuran ketebalan pada area sulit, dan pengembangan prosedur inspeksi baru.
• Pendidikan dan Pelatihan NDT: Sebagai alat peraga canggih untuk melatih calon teknisi dalam memahami prinsip ultrasonik immersi dan interpretasi sinyal.

Dengan data yang sepenuhnya dapat dilacak dan sertifikasi yang sesuai standar, probe ini menjadi tulang punggung dalam sistem manajemen mutu. Ia memastikan bahwa setiap inspeksi tidak hanya akurat tetapi juga terdokumentasi dengan baik, memudahkan proses audit, pelacakan akar masalah (root cause analysis), dan pembuktian kepatuhan terhadap spesifikasi pelanggan atau regulasi industri, seperti yang sering ditemui pada proyek-proyek besar di Jakarta, Surabaya, dan pusat industri lainnya.

Fitur Unggulan

• Material Piezoelektrik Unggulan: Memilih bahan piezoelektrik dengan performa superior untuk menghasilkan pulsa ultrasonik yang bersih dan responsif, meningkatkan sensitivitas deteksi cacat terkecil sekalipun.
• Pilihan Fokus Titik dan Garis: Fleksibilitas memilih antara probe dengan fokus titik (spherical) untuk resolusi tinggi atau fokus garis (cylindrical) untuk cakupan area yang lebih luas, sesuai dengan kebutuhan aplikasi spesifik.
• Rangkaian Frekuensi dan Ukuran Chip Lengkap: Tersedia dalam pilihan frekuensi umum (2.5MHz, 5MHz, 10MHz) dan diameter chip (6mm, 10mm, 14mm, 20mm) untuk menyesuaikan dengan kedalaman penetrasi dan resolasi yang diinginkan.
• Konektor Standar Industri: Mayoritas menggunakan konektor BNC (spherical Q9) yang universal atau tersedia dalam konfigurasi dengan kabel langsung (live cable) untuk integrasi yang mudah dengan berbagai jenis ultrasonic flaw detector dan thickness gauge, termasuk model Mitech seri MT.
• Proses Manufaktur Terkontrol: Dibuat dengan peralatan dan fixture khusus untuk memastikan presisi dalam setiap tahap produksi, meminimalkan variasi antar unit dan menjamin keandalan jangka panjang.
• Sertifikasi dan Traceability Lengkap: Semua data produksi dapat dilacak dan dapat dilengkapi dengan sertifikat kurva gelombang jarak (DAC), memenuhi persyaratan ketat untuk kalibrasi dan penelusuran alat ukur di lingkungan kerja profesional.
• Solusi Kustomisasi Tersedia: Dapat dikembangkan menjadi solusi kustom berkualitas tinggi untuk memenuhi kebutuhan inspeksi yang khusus atau unik dari pelanggan, didukung oleh tim engineering yang berpengalaman.

Pengguna Ideal

Alat ini sangat cocok digunakan oleh Teknisi dan Inspektur Non-Destructive Testing (NDT) di industri berat, Quality Control Engineer di manufaktur komponen presisi dan otomotif, peneliti material di laboratorium R&D atau institusi pendidikan, serta konsultan inspeksi yang membutuhkan alat dengan akurasi dan dokumentasi terpercaya. Para profesional yang bekerja dengan standar ketat dan memerlukan alat ukur yang dapat diandalkan untuk menjamin kualitas produk dan keselamatan operasional akan merasakan manfaat langsung dari presisi yang ditawarkan probe ini.

Cara Pakai Singkat

1. Persiapan Sistem: Sambungkan probe ke unit ultrasonic flaw detector (seperti Mitech MT series) menggunakan konektor BNC (Q9). Siapkan tanki immersi dan isi dengan air demineralisasi sebagai medium kopling. 2. Pemasangan dan Penyetelan (Adjustment): Jepit probe pada dudukan (fixture) atau sistem manipulator di atas tanki. Atur posisi dan sudut probe terhadap sampel sesuai prosedur inspeksi. 3. Kalibrasi Awal: Gunakan blok referensi standar untuk mengkalibrasi kecepatan suara dan melakukan penyetelan nol (zero adjustment) pada instrument. 4. Immersi dan Scanning: Turunkan probe dan sampel ke dalam air. Lakukan scanning sesuai pola yang telah ditentukan, baik manual maupun terotomasi. 5. Akuisisi dan Interpretasi Sinyal: Amati sinyal A-scan pada layar TFT instrument. Identifikasi dan tandai gema dari cacat atau reflektor yang relevan. 6. Pencatatan Data: Simpan data inspeksi, termasuk gambar A-scan dan parameter pengukuran, melalui port USB untuk dokumentasi dan analisis lebih lanjut. 7. Perawatan Pasca Pakai: Bersihkan probe dengan lembut, keringkan, dan simpan dalam tempat yang aman untuk menjaga performa dan keawetan sensor.

FAQ Singkat

Q: Apa keunggulan probe immersi dibanding probe kontak biasa untuk inspeksi geometri kompleks? A: Probe immersi menggunakan air sebagai medium kopling yang konsisten, menghilangkan masalah kopling tidak merata pada permukaan tidak rata. Ini menghasilkan sinyal lebih stabil dan memungkinkan penggunaan teknik fokus untuk resolusi lebih tinggi pada area spesifik.

Q: Bagaimana cara memastikan probe ini sudah terkalibrasi dan akurat? A: Setiap probe dari Mitech memiliki data traceability dan dapat dilengkapi sertifikat DAC. Untuk kalibrasi rutin, gunakan blok referensi standar dan ikuti prosedur kalibrasi pada instrument flaw detector Anda. Kami juga menyediakan layanan konsultasi terkait kalibrasi.

Q: Apakah probe ini kompatibel dengan ultrasonic flaw detector merek lain? A: Ya, secara umum kompatibel karena menggunakan konektor BNC (Q9) yang standar. Namun, untuk performa optimal, disarankan digunakan dengan instrument Mitech atau instrument yang memiliki spesifikasi impedansi yang sesuai.

Q: Untuk aplikasi inspeksi apa probe fokus garis (cylindrical) lebih direkomendasikan? A: Probe fokus garis ideal untuk inspeksi cepat pada area memanjang, seperti pengelasan longitudinal, pipa, atau batang baja, di mana deteksi cacat memanjang menjadi prioritas.

Q: Apakah CV Java Multi Mandiri menyediakan dukungan teknis dan pelatihan? A: Tentu. Sebagai distributor resmi Mitech, kami tidak hanya menjual produk tetapi juga memberikan dukungan teknis, konsultasi aplikasi, dan dapat mengatur pelatihan penggunaan untuk tim Anda.

Harga & Konsultasi

Untuk mendapatkan solusi inspeksi presisi tinggi yang tepat sesuai dengan kebutuhan spesifik industri Anda, konsultasikan langsung dengan tim ahli kami. CV Java Multi Mandiri sebagai distributor terpercaya alat uji dan ukur siap memberikan penawaran harga yang kompetitif dan rekomendasi teknis terbaik untuk Mitech Ultrasonic Immersion Probe. Jangan ragu untuk menghubungi kami via WhatsApp di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id untuk informasi detail spesifikasi, ketersediaan stok, dan penawaran harga yang disesuaikan. Dapatkan alat ukur yang membuat pekerjaan Anda lebih mudah, pasti, dan terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
