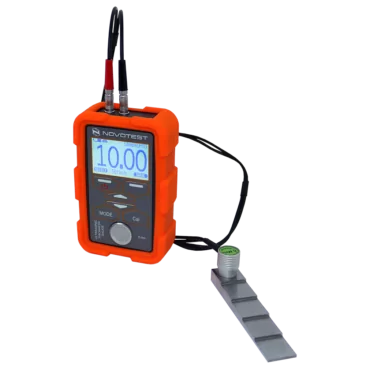

Ultrasonic Thickness Gauge NOVOTEST UT-1M
Novotest UT-1M Ultrasonic Thickness Gauge dengan Aplikasi Android & Bluetooth. Alat ukur ketebalan presisi tinggi (0.4-1500mm) untuk inspeksi korosi, QC, dan pemeliharaan aset. Integrasi smartphone untuk dokumentasi data otomatis (foto, GPS, grafik). Laboratorium inspeksi portabel di genggaman Anda.
Dalam industri manufaktur, minyak & gas, dan pembangkit listrik, pengukuran ketebalan material yang tidak akurat dapat berakibat fatal. Ketidaktepatan data dapat menyebabkan kegagalan dalam memprediksi korosi, mengurangi umur pakai aset kritis, hingga menimbulkan risiko keselamatan dan lingkungan yang serius. Standar seperti ASTM E797 dan EN 14127 menuntut akurasi dan dokumentasi yang ketat dalam setiap inspeksi. Metode manual yang lambat dan rentan human error seringkali menjadi hambatan utama. Novotest UT-1M Ultrasonic Thickness Gauge hadir sebagai solusi revolusioner yang menggabungkan presisi alat ukur kelas laboratorium dengan kemudahan dan konektivitas teknologi smartphone modern. Dengan integrasi penuh melalui aplikasi NOVOTEST Lab, alat ini mentransformasi proses pemeriksaan menjadi lebih efisien, terpercaya, dan terdokumentasi dengan sempurna, memastikan kepatuhan terhadap standar kualitas tertinggi.
Mengapa Novotest UT-1M Ultrasonic Thickness Gauge Penting
- Laboratorium Portabel di Smartphone: Kontrol penuh alat, termasuk kalibrasi dan adjustment, dilakukan melalui aplikasi Android. Hasil pengukuran ditampilkan real-time dalam bentuk numerik, grafik, atau histogram langsung di layar smartphone Anda, menghilangkan kebutuhan akan pencatatan manual.
- Dokumentasi Inspeksi yang Komprehensif & Otomatis: Manfaatkan kamera, GPS, dan mikrofon smartphone untuk melampirkan foto objek uji dengan tanda ketebalan, merekam catatan audio, dan menyimpan geolokasi otomatis di Google Maps. Semua data terintegrasi dalam satu laporan profesional.
- Rentang Ukur Luas & Fleksibilitas Probe Tinggi: Dengan rentang ukur 0.4 mm hingga 1500 mm+ dan beragam pilihan probe test (1.25MHz hingga 10MHz), termasuk probe tahan panas hingga 250 C dan probe echo-echo untuk pengukuran through coating, alat ini siap menghadapi berbagai material dan kondisi permukaan.
- Manajemen Data Cloud & Sinkronisasi Tanpa Ribet: Arsip pengukuran memiliki struktur folder yang fleksibel, dapat disinkronisasi dengan PC atau smartphone lain, dan disimpan di cloud service. Akses dan kelola data inspeksi Anda dari mana saja, kapan saja.
Alat ini bukan sekadar pengukur ketebalan, tetapi merupakan sistem manajemen inspeksi yang lengkap. Bagi profesional di bidang pemeriksaan korosi, quality control, dan pemeliharaan aset, UT-1M dengan fitur Lab-nya menghadirkan efisiensi waktu yang signifikan, akurasi data yang tak terbantahkan, dan traceability yang memudahkan audit kepatuhan. Ini adalah lompatan dari alat ukur konvensional menuju era inspeksi digital yang terhubung.
Teknologi/Metode
Prinsip kerja Novotest UT-1M didasarkan pada metode ultrasonik pulsa-echo. Probe menghasilkan gelombang ultrasonik yang merambat melalui material dengan bantuan couplant. Gelombang tersebut dipantulkan kembali oleh permukaan sebelahnya (backwall) dan diterima oleh probe. Perangkat kemudian menghitung waktu tempuh gelombang dan, dengan mengetahui kecepatan suara (velocity) dalam material tersebut, ketebalan dapat ditentukan dengan presisi tinggi. Berbeda dengan metode manual yang bergantung pada operator untuk mencatat dan menginterpretasi, UT-1M melakukan kalkulasi secara instan (kurang dari 1 detik) dan menampilkan hasilnya secara digital. Fitur canggih seperti B-Scan memungkinkan visualisasi profil material untuk mendeteksi area penipisan atau penebalan secara grafis, sementara mode echo-echo memungkinkan pengukuran ketebalan material dasar tanpa terpengaruh oleh lapisan coating di atasnya, sebuah keunggulan dibanding metode konvensional.
Quality Control & Use Case
- Monitoring Korosi & Erosi: Pengukuran ketebalan sisa dinding pipa, vessel, dan tangki penyimpanan di industri minyak, gas, dan petrokimia.
- Quality Control Produksi: Inspeksi ketebalan pelat logam, weld (lasan), dan komponen fabrikasi di industri manufaktur dan fabrikasi.
- Pemeliharaan Predictive & Preventive: Pengukuran keausan pada komponen mesin berputar, turbin, dan blade untuk menjadwalkan perawatan.
- Laboratorium & Pendidikan: Alat praktikum dan penelitian untuk mempelajari sifat material dan metode pengujian ultrasonik.
- Inspeksi Aset Infrastruktur: Pemeriksaan ketebalan struktur baja, jembatan, dan kapal.
Dengan kemampuan menyimpan parameter probe dan memiliki database kecepatan suara untuk banyak material (seperti baja, aluminium, tembaga), UT-1M memastikan konsistensi pengukuran oleh operator yang berbeda. Hasil yang terdokumentasi dengan baik-lengkap dengan foto, lokasi, dan waktu-memberikan bukti audit yang kuat untuk memenuhi standar kualitas internasional dan regulasi keselamatan industri. Ini mentransformasi QC dari aktivitas reaktif menjadi proses yang terkontrol dan terprediksi.
Fitur Unggulan
- Integrasi Penuh dengan Aplikasi NOVOTEST Lab (Android): Lakukan semua setting, kalibrasi, dan kontrol pengukuran secara nirkabel via Bluetooth. Tampilkan data real-time dalam grafik, histogram, atau statistik di layar smartphone yang besar dan intuitif.
- Dokumentasi Otomatis yang Lengkap: Ambil gambar objek uji dengan kamera smartphone dan tempilkan nilai ketebalan langsung pada foto. Rekam catatan audio, simpan koordinat GPS di Google Maps, dan buat laporan profesional PDF/Excel langsung dari aplikasi.
- Fungsi B-Scan & Alarm Defect Otomatis: Visualisasikan profil material untuk scanning area yang luas dan atur alarm visual/suara saat ketebalan melewati batas minimum/maksimum yang ditentukan, meningkatkan kecepatan pemeriksaan.
- Rentang Ukur Luas & Beragam Pilihan Probe: Ukur dari material tipis hingga sangat tebal (0.4-1500 mm) dengan koleksi probe frekuensi berbeda. Termasuk probe high-temperature dan probe khusus untuk pengukuran through coating.
- Manajemen Data Cloud & Arsip Terstruktur: Simpan hasil pengukuran dalam arsip berbasis folder di smartphone, sinkronkan ke cloud, dan akses dari berbagai perangkat. Memori praktis tak terbatas mengandalkan memori gadget Android.
- Housing Ergonomis & Tahan Lama: Dibungkus casing silikon anti shock yang melindungi dari benturan dan cocok untuk kondisi lapangan ekstrem (suhu operasi -20 C hingga +40 C).
- Kompatibilitas Luas & Kemudahan Kalibrasi: Kompatibel dengan probe dari produsen lain dan memungkinkan kalibrasi V-path serta adjustment TVG untuk probe khusus pengguna, memberikan fleksibilitas maksimal.
Pengguna Ideal
Novotest UT-1M Ultrasonic Thickness Gauge sangat ideal digunakan oleh teknisi inspeksi korosi (NACE/ICORR), quality control engineer di industri manufaktur logam dan fabrikasi, crew inspeksi dan pemeliharaan di pembangkit listrik serta kilang minyak & gas, konsultan teknik yang membutuhkan data lapangan yang akurat dan terdokumentasi, serta laboratorium pengujian material dan institusi pendidikan teknik yang memerlukan alat pengukur presisi dengan fitur modern. Alat ini dirancang untuk profesional yang menghargai efisiensi, akurasi, dan kelengkapan data dalam setiap pekerjaan inspeksi mereka.
Cara Pakai Singkat
1. Pasang baterai AA pada unit UT-1M dan pastikan daya cukup. 2. Unduh dan instal aplikasi “NOVOTEST Lab” dari Google Play Store di smartphone Android Anda. 3. Nyalakan UT-1M dan aktifkan Bluetooth di smartphone. Hubungkan kedua perangkat melalui aplikasi. 4. Pilih probe yang sesuai dengan material dan ketebalan objek uji, lalu tempelkan pada permukaan dengan menggunakan couplant gel. 5. Di aplikasi, lakukan kalibrasi cepat menggunakan blok kalibrasi 6 mm yang tersedia di body alat atau sampel referensi. 6. Tempelkan probe pada area yang akan diukur. Hasil ketebalan akan langsung muncul di layar smartphone. 7. Manfaatkan fitur aplikasi untuk mengambil foto, merekam audio, menyimpan lokasi GPS, dan mengarsipkan data pengukuran secara terorganisir.
FAQ Singkat
Q: Apakah UT-1M bisa mengukur ketebalan material yang sudah dilapisi (coated) tanpa mengikis lapisannya? A: Ya, dengan menggunakan probe mode echo-echo (dual-element), UT-1M dapat mengukur ketebalan material dasar secara akurat melalui lapisan coating hingga ketebalan tertentu (misalnya 1 mm), menghemat waktu dan tenaga.
Q: Bagaimana akurasi alat ini dan apakah perlu sering dikalibrasi? A: Akurasi dasar adalah +/-(0.01T+0.05) mm untuk rentang 0.8-300 mm. Alat ini stabil, namun kalibrasi rutin dianjurkan sesuai prosedur jaminan mutu internal atau standar yang berlaku. Proses kalibrasi dapat dilakukan dengan mudah melalui aplikasi smartphone.
Q: Apakah data yang disimpan di smartphone aman dan bisa diekspor? A: Sangat aman. Data tersimpan di memori smartphone dan dapat di-backup ke cloud. Laporan akhir dapat diekspor dalam format PDF atau Excel (CSV) dan dikirim via email atau messenger langsung dari aplikasi.
Q: Untuk pengukuran di area dengan suhu tinggi, apakah ada probe yang cocok? A: Tersedia opsional probe high-temperature 5MHz yang dirancang khusus untuk mengukur material dengan suhu permukaan hingga 250 C, ideal untuk inspeksi pada pipa atau vessel yang beroperasi panas.
Q: Apa yang termasuk dalam garansi dan apakah tersedia dukungan teknis di Indonesia? A: CV Java Multi Mandiri sebagai distributor resmi Novotest di Indonesia memberikan garansi 12 bulan untuk unit elektronik dan 6 bulan untuk probe. Dukungan teknis, pelatihan, dan layanan purna jual tersedia melalui tim kami.
Harga & Konsultasi
Untuk mendapatkan penawaran harga Novotest UT-1M yang kompetitif dan konsultasi teknis gratis mengenai solusi pengujian ultrasonik yang tepat untuk aplikasi spesifik Anda, jangan ragu untuk menghubungi tim spesialis kami di CV Java Multi Mandiri. Kami siap membantu Anda memilih konfigurasi yang optimal, termasuk kebutuhan probe test tambahan dan aksesori pendukung. Dapatkan informasi detail spesifikasi, ketersediaan stok, dan program promo dengan menghubungi WhatsApp kami di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id. Percayakan kebutuhan alat uji dan ukur Anda pada distributor terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| Basic measurement accuracy, mm | +/- (0, 01 T+0.05)(*For range 0.8 – 300 mm) |
|---|---|
| Body type /Dust and moisture protection level |
|
| Calibration thickness block on the body | 6 mm (Steel/~6080 m/s) |
| Charging | External charger for 2pcs AA batteries |
| Compatibility withActive EMAT Transducer EMAT-A1 | No |
| Compatible probe types |
|
| Country of origin | Made in Ukraine (Europe) |
| Device menu modes |
|
| Dimensions of probe contact area/crystal, mm:Probe 10MHz – P112-10-2x3Probe 10MHz – P112-10-6 / 2Probe5MHz – P112-5-10 / 2Probe 2,5MHz – P112-2,5-12 / 2Probe 2MHz – P112-2-20 / 2Probe 1,25MHz – P112-1.25-20 / 2 |
|
| Documents |
|
| Gain range, dB | +/- 20 |
| Measurement archives |
|
| Measurement resolution, mm/inch | 0.01/0.001(0.01/0.0001 by request) |
| Measurement scales |
|
| Menu languages | English, Spanish, Ukrainian, Russian (other languages optional) |
| Operating environment |
|
| Operating modes |
|
| Optional probes:5MHz high-temperature probe (echo) 10/22,5MHz probe (echo-echo) 12/2 for through coating5MHz probe (echo-echo) 10/2 for through coating10MHz probe (echo-echo) 6/2 for through coating5MHz probe (echo-echo) 10/2 for through coating, underwater, 10 m cable5MHz probe (echo-echo) 10/2 for through coating, underwater, 20 m cable5MHz probe (echo-echo) 10/2 for through coating, underwater, 30 m cable |
|
| Overall dimensions, mm | 120x60x25 |
| Package dimensions, cm | 33*27*10 |
| Package weight, kg | 1.5 |
| PC cable connection |
|
| Power supply | DC 3 V (2 pcs standard batteries AA) |
| Preset velocities for materials | Steel (8 different grades), Aluminum, Iron, Cast Iron, Zinc, Chromium, Copper, Brass, Bronze, Silver, Gold, Nickel, Tungsten, Tin, Lead, Molybdenum, Manganese, Magnesium, Rubber, Polystyrene, Plexiglas, Capron, Caprolon, ED-5, Ebonite, Porcelain, Teflon, Textolite, Silicate Glass, Acrylic glass, User |
| Probe cable connector type | 2 Lemo 00 |
| Probe cable length, m | 1, 2 |
| Probe calibrations (V-path, TVG, etc.) |
|
| Probe dimensions, mm:Probe 10MHz – P112-10-2x3Probe 10MHz – P112-10-6 / 2Probe5MHz – P112-5-10 / 2Probe 2,5MHz – P112-2,5-12 / 2Probe 2MHz – P112-2-20 / 2Probe 1,25MHz – P112-1.25-20 / 2 |
|
| Probe type range for steel, mm:Probe 10MHz – P112-10-2x3Probe 10MHz – P112-10-6 / 2Probe5MHz – P112-5-10 / 2Probe 2,5MHz – P112-2,5-12 / 2Probe 2MHz – P112-2-20 / 2Probe 1,25MHz – P112-1.25-20 / 2 |
|
| Response time, with no more than, s | 1 |
| Setting range of the ultrasonic velocity, m / s | 1000-17000 |
| Standards |
|
| Storage capacity of measurement results |
|
| Time of continuous work hours, not less, h | 25 |
| Warranty |
|
| Weight of electronic unit with batteries, no more, kg | 0.25 |
| Wireless connection with Android gadgets viaNOVOTEST Lab App |
|
- Wireless connection with Android gadgets viaNOVOTEST Lab App(optionally with UT-1M (Lab) model only)
- Wide measurement range (0.4 to 1500 mm and more, depending on material and surfaces)
- Available probes 1.25-10 MHz:- 1.25MHz probe (echo) 20/2 for substantial thicknesses or materials with exceptionally high signal attenuation- 2.0MHz probe (echo) 20/2 for large thicknesses or materials with high signal attenuation- 2.5MHz probe (echo) 12/2 for thick samples- 5MHz probe (echo) 10/2 for a wide range of basic samples- 10MHz probe (echo) 6/2 for thin samples- 10MHz probe (echo) 23 for products of complex shapes, usually turbine blades- 5MHz high-temperature probe (echo) 10/2 for heated samples up to 250 /482 F- 2.5MHz probe (echo-echo) 12/2 for through coating- 5MHz probe (echo-echo) 10/2 for through coating- 10MHz probe (echo-echo) 6/2 for through coating- 5MHz probe (echo-echo) 10/2 for through coating, underwater, 10 m cable- 5MHz probe (echo-echo) 10/2 for through coating, underwater, 20 m cable- 5MHz probe (echo-echo) 10/2 for through coating, underwater, 30 m cable
- Gain adjustment (+/-20 Db)
- Preset velocities for many materials
- B-scan and control modes
- Through-coating (echo-echo) mode
- Threshold setting with automatic alarm
- Saving the settings for different probes
- Compatibility with probes of other manufacturers
- V-path correction and TVG adjusting for the users probes
- Measurement storage and PC software
- PC cable connection:- Online -NOVOTEST.INFO/USB-connect- Offline -NOVOTEST USB-Connect
- Wireless connection with Android gadgets viaNOVOTEST LAB App(only for UT-1M (Lab))
- Shockproof, ergonomic housing
- Multi-language menu
- Convenience and ease of operation
- Minimum number of controls
- Select the type of probe through single button
- Graphical display with backlight
- Compensation of probe delay
- Control of the batteries
- Mapping the presence of acoustic coupling on the graphic display
- Fixation of the last measurement results in the removal of the transducer surface
- Availability of a wide range of accessories
| Thickness nominals |
Material |
|---|---|
| 1-3-5-7-10-15 mm |
Steel, SS, Aluminum |
| 1-2-3-4-5-6-7-8-9-10-11-12-13-14-15 mm |
Steel, SS, Aluminum |
| 2,5-5-7,5-10-12,5 mm |
Steel, SS, Aluminum |
| 2,5-5-7,5-10-12,5-15-17,5-20 mm |
Steel, SS, Aluminum |
| 2,5-5-7,5-10-12,5-15-20 mm |
Steel, SS, Aluminum |
| 2.5-5-10-20 mm |
Steel, SS, Aluminum |
| 2-3-4-5-6-7-8-9-10 mm |
Steel, SS, Aluminum |
| 2-3-4-5-6-7-8-9-10-11 mm |
Steel, SS, Aluminum |
| 2-4-6-8-10 mm |
Steel, SS, Aluminum |
| 2-4-6-8-10-12 mm |
Steel, SS, Aluminum |
| 2-5-10-15-20-25 mm |
Steel, SS, Aluminum |
| 2-5-10-20-30-40 mm |
Steel, SS, Aluminum |
| 3-4-5-6-7-8-9 mm |
Steel, SS, Aluminum |
| 4-6-8-10-12-15 mm |
Steel, SS, Aluminum |
| 5-10-15-20-25-30 mm |
Steel, SS, Aluminum |
| 5-10-15-20-25 mm |
Steel, SS, Aluminum |
| 5-10-15-20-30-40 mm |
Steel, SS, Aluminum |
| 5-10-15 mm |
Steel, SS, Aluminum |
| 5-10-20 mm, step 0.1 |
Steel, SS, Aluminum |
| 5-10-20-30-40-50 mm |
Steel, SS, Aluminum |
| 10-11-12-13-14-15 mm |
Steel, SS, Aluminum |
| 10-20-30-40-50 mm |
Steel, SS, Aluminum |
| 10-20-40-60-80-100 mm |
Steel, SS, Aluminum |
- Electronic unit Ultrasonic Thickness Gauge UT-1M/UT-1M (Lab)
- Probe/transducer (echo) – 1 pc for choice(2.5MHz, 5MHz or 10MHz)
- Accessory package:- AA batteries – 2 pcs- Charger- USB cable for PC- PC software:- Online -NOVOTEST.INFO/USB-connect- Offline -NOVOTEST USB-Connect-NOVOTEST LAB Appfor Android gadgets(for UT-1M (Lab) only)- Operating manual/Quick guide- Transportation plastic case
- Electronic unit Ultrasonic Thickness Gauge UT-1M/UT-1M (Lab)
- 5MHz (echo) probe 10/2
- 5MHz (echo-echo) probe 10/2 or 5MHz high-temperature (echo) probe 10/2
- Step Wedge Thickness Calibration Block 10-20-30-40-50 mm (or another)
- Accessory package
- Electronic unit Ultrasonic Thickness Gauge UT-1M/UT-1M (Lab)
- 1.25MHz (echo) probe 20/2 or 2MHz (echo) probe 20/2
- 5MHz (echo) probe 10/2 or 10MHz (echo) probe 6/2
- 5MHz (echo-echo) probe 10/2
- 5MHz high-temperature probe 10/2
- Step Wedge Thickness Calibration Block 10-20-30-40-50 mm (or another)
- Ultrasonic couplant gel (optionally)
- Accessory package
1) NOVOTEST ultrasonic thickness gauge in your smartphone by Spec. App NOVOTEST Lab for Android devices2) Operation with Android Software NOVOTEST Lab for smartphones and NOVOTEST devices
