Bagaimana Menguji Kualitas Coating di Lingkungan Aplikasi yang Tidak Ideal dengan Cross Cut Adhesion Tester NOVOTEST AN-1
Di lapangan, teori seringkali beradu dengan realita. Spesifikasi coating mungkin mensyaratkan aplikasi pada suhu 10°C di atas titik embun dan kelembaban di bawah 85%, namun kenyataannya, proyek harus berjalan di tengah kabut pagi di pesisir atau terik siang yang lembap. Inilah dilema klasik: melanjutkan aplikasi dengan risiko adhesion yang tidak diketahui, atau menghentikan pekerjaan dan menanggung delay cost. Pengujian adhesion yang akurat di kondisi tersebut bukan lagi sekadar pengecekan rutin, melainkan sebuah risk mitigation tool yang krusial. Artikel ini akan membahas bagaimana Cross Cut Adhesion Tester NOVOTEST AN-1 menjadi solusi presisi untuk mengevaluasi kekuatan lekat coating secara langsung di lokasi, mengonfirmasi defek seperti orange peel dan cratering, serta memastikan keputusan Anda didasarkan pada data yang valid, bahkan ketika lingkungan tidak bersahabat.
- Overview Standar Pengujian Adhesion di Industri Coating
- Persyaratan dan Scope Pengujian di Lingkungan Tidak Ideal
- Metode Pengujian Cross-Cut yang Diwajibkan (Step-by-Step)
- Alat yang Direkomendasikan: Cross Cut Adhesion Tester NOVOTEST AN-1
- Implementasi Pengujian di Lapangan dengan NOVOTEST AN-1
- Tantangan Umum dan Solusi Praktis
- Kesimpulan
- FAQ
- Apakah Cross Cut Tester NOVOTEST AN-1 bisa digunakan untuk menguji coating pada permukaan logam yang telah terpapar embun atau kelembaban tinggi?
- Bagaimana cara membedakan antara kegagalan adhesion (adhesion failure) dan kegagalan kohesi (cohesive failure) dari hasil grid yang diuji, dan apa artinya?
- Seberapa sering mata pisau (cutter blade) pada NOVOTEST AN-1 harus diganti untuk memastikan hasil pengujian yang akurat?
- Jika hasil pengujian menunjukkan skor rendah (adhesion buruk) di lingkungan dingin, apakah harus dilakukan pengujian ulang setelah kondisi membaik?
- References
Overview Standar Pengujian Adhesion di Industri Coating
Dalam dunia yang mengutamakan kepastian dan keberulangan, pengujian adhesion tidak boleh dilakukan secara sembarangan. Standar internasional hadir sebagai bahasa universal yang menjamin bahwa hasil pengujian di lapangan di Jakarta dapat diperbandingkan dan dipahami oleh insinyur di Rotterdam. Dua standar utama yang menjadi rujukan metode cross-cut adalah ISO 2409 (Paints and varnishes — Cross-cut test) dan ASTM D3359 (Standard Test Methods for Rating Adhesion by Tape Test).
Kedua standar ini tidak hanya mengatur cara memotong, tetapi mendikte setiap aspek—dari persiapan permukaan, jenis pisau, pola grid (biasanya 6×6 atau 11×11 potongan), tekanan pemotongan, jenis selotip untuk tape test, hingga skala penilaian dari 0 (terbaik) hingga 5 (terburuk). Metode cross-cut (potongan berbentuk kisi) umumnya digunakan untuk coating dengan ketebalan hingga 250 µm, sementara metode X-cut (potongan menyilang) sering dipakai untuk lapisan yang lebih tebal atau lebih keras. Poin kritisnya adalah: standar-standar ini dirancang dengan asumsi kondisi pengujian yang terkontrol.
Namun, mereka juga mengakui realita lapangan. Baik ISO maupun ASTM menyertakan klausul tentang pelaporan kondisi lingkungan saat pengujian. Inilah mengapa kepatuhan terhadap prosedur standar tetap menjadi kunci. Meski dilakukan di tengah hujan rintik-rintik atau angin kencang, dengan mengikuti langkah-langkah baku menggunakan alat yang sesuai seperti NOVOTEST AN-1, Anda memastikan bahwa variabel yang diukur murni adalah kualitas adhesion, bukan ketidakkonsistenan metode. Hasil yang repeatable dan reliable inilah yang menjadi dasar kuat untuk mengambil keputusan go/no-go pada sebuah proyek.
Persyaratan dan Scope Pengujian di Lingkungan Tidak Ideal
Mendefinisikan “tidak ideal” adalah langkah pertama. Ini bukan sekadar cuaca yang tidak nyaman bagi pekerja, tetapi kondisi yang secara fisikokimia mengganggu proses kuring dan perlekatan coating.
Parameter Lingkungan Kritis
Tiga parameter utama yang menjadi musuh adhesion adalah:
- Suhu di Bawah Titik Embun: Aplikasi atau pengujian saat suhu substrat lebih rendah dari titik embun menyebabkan pengembunan air di permukaan logam. Air ini terperangkap di bawah lapisan coating, menjadi penghalang adhesi dan pemicu blistering di kemudian hari.
- Kelembaban Relatif (RH) Tinggi: Kelembaban di atas 85% dapat memperlambat penguapan solvent dan mengganggu proses pembentukan film cat. Pada coating berbasis air, RH tinggi justru dapat mempercepat pengeringan kulit luar sementara bagian dalam masih basah, menyebabkan defek seperti cratering dan pinholes.
- Kontaminasi Permukaan: Lingkungan lapangan penuh dengan kontaminan tak terlihat: garam (di area pesisir), debu silika, minyak, atau garam oli. Partikel-partikel ini mengurangi surface energy dan menghalangi ikatan langsung antara coating dan substrat.
Scope Defek yang Terdeteksi
Pengujian adhesion di kondisi ini bukan hanya melihat “catnya lepas atau tidak”, tetapi mengungkap kegagalan spesifik:
- Orange Peel & Cratering: Ketidakrataan permukaan ini sering dianggap cacat estetika. Namun, pengujian cross-cut dapat mengungkap apakah tekstur tersebut juga mengindikasikan adhesion yang tidak merata atau lemah di bagian-bagian tertentu.
- Blistering (Gelembung): Pengujian di area yang diduga ber-gelembung dapat membedakan antara blistering berisi udara (korosi) dan berisi cairan (terperangkapnya solvent atau air).
- Adhesion Lemah secara Spesifik: Grid cross-cut bisa menunjukkan pola kegagalan yang sistemik (seluruh grid lepas) atau lokal (hanya di area tertentu), memberikan petunjuk apakah penyebabnya adalah kontaminasi lokal atau formulasi/ aplikasi yang salah.
Batasan Validitas Pengujian
Pengujian menjadi tidak valid jika kondisi ekstrem langsung mengganggu prosedur. Contoh: permukaan basah oleh hujan akan membuat serpihan coating menempel alih-alih terlepas saat disikat, atau mata pisau menjadi cepat tumpul karena partikel abrasif. Tindakan wajib adalah menunggu hingga permukaan benar-benar kering dan membersihkannya dari kontaminan kasar sebelum memulai pengujian. Intinya, alat menguji adhesion coating pada kondisi saat itu; jika kondisi tersebut secara fisik menghalangi pelaksanaan pengujian yang benar, maka pengujian harus ditunda.
Metode Pengujian Cross-Cut yang Diwajibkan (Step-by-Step)
Berikut adalah prosedur standar yang harus diadaptasi dengan ketelitian lebih tinggi saat diterapkan di lapangan.
Persiapan Permukaan & Kondisi Pengujian
- Pilih Area Uji: Pilih area yang representatif, hindari tepi, sudut, atau area dengan ketebalan tidak normal.
- Pembersihan Kering: Gunakan kuas bersih dan lembut untuk menghilangkan debu dan kotoran longgar. Untuk kontaminan minyak atau garam, bersihkan dengan larutan pembersih yang sesuai dan volatil yang disetujui, lalu keringkan.
- Verifikasi Kekeringan Coating: Pastikan coating telah melalui waktu kuring minimum sesuai datasheet. Di suhu rendah, waktu kuring bisa jauh lebih lama. Gunakan alat ukur ketebalan untuk memastikan tidak ada bagian yang masih soft.
- Catat Kondisi Lingkungan: Gunakan thermo-hygrometer untuk mencatat suhu permukaan, suhu udara, kelembaban relatif, dan perkirakan titik embun. Data ini WAJIB dicatat dalam laporan.
Prosedur Pemotongan yang Presisi
- Pilih Pitch Cutter: Gunakan panduan pemilihan berdasarkan ketebalan coating. NOVOTEST AN-1 menyediakan 3 cutter dengan pitch 1, 2, dan 3 mm.
- Buat Grid: Tekan pemotong dengan tekanan cukup dan stabil hingga menyentuh substrat. Buat 6 potongan paralel dengan jarak yang sama, lalu putar 90° untuk membuat 6 potongan lagi sehingga membentuk grid 6×6 (total 25 kotak). Untuk coating yang lebih tipis dan lebih rapuh, standar mungkin menganjurkan grid 11×11. Kunci utamanya adalah konsistensi tekanan dan kecepatan.
Pembersihan dan Evaluasi
- Bersihkan Grid: Setelah pemotongan, sikat area grid 5-6 kali ke arah yang berlawanan dengan sudut ~45° menggunakan sikat lembut yang disertakan alat, untuk menghilangkan serpihan longgar.
- Tape Test (Opsional tapi Dianjurkan): Tempelkan selotip uji standar (seperti Permacel 99) di atas grid, ratakan dengan tekanan jari atau penghapus pensil. Dalam waktu 1-5 menit, cabut selotip dengan cepat dengan sudut mendekati 180°. Ini adalah bagian kritis untuk mengungkap adhesion yang “hampir” gagal.
- Interpretasi Skala Penilaian: Segera amati grid di bawah pencahayaan yang baik. Bandingkan dengan chart standar (0-5). Skor 0 berarti tepi potongan benar-benar halus, tidak ada pelepasan. Skor 5 berarti area pelepasan >65%.

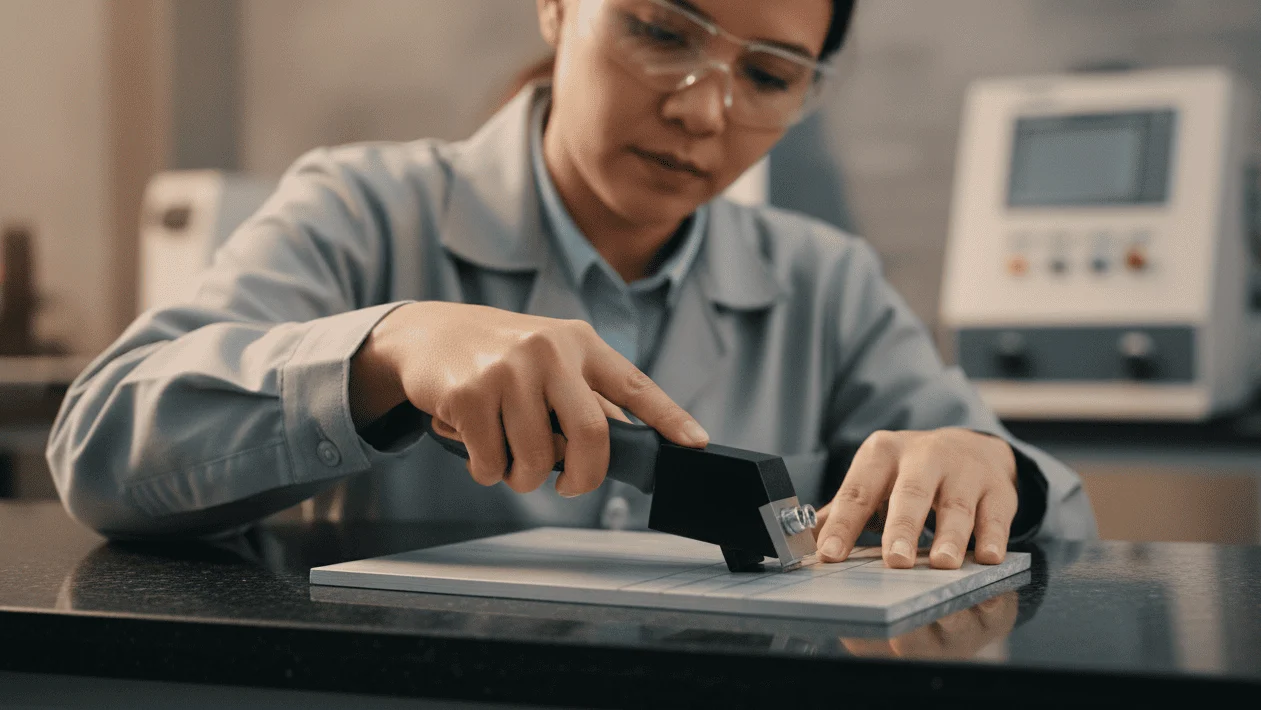

Alat yang Direkomendasikan: Cross Cut Adhesion Tester NOVOTEST AN-1
Di tengah kondisi lapangan yang keras, Anda membutuhkan alat yang bukan hanya presisi, tetapi juga tangguh dan ergonomis. Cross Cut Adhesion Tester NOVOTEST AN-1 dirancang untuk memenuhi tantangan ini. Alat manual presisi ini merupakan solusi portabel untuk mengevaluasi adhesion cat, pelapis, dan pernis sesuai dengan standar ISO 2409 dan ASTM D3359.
Keunggulan utama NOVOTEST AN-1 terletak pada konstruksinya yang kokoh dan desainnya yang berfokus pada keberulangan. Dengan bodi kombinasi metal dan plastik yang ergonomis, alat ini memberikan pegaman yang nyamat dan kontrol yang baik bahkan saat tangan mengenakan sarung tangan. Fitur intinya adalah tiga cutter multiblade (six working blades) yang dapat dipertukarkan dengan pitch 1 mm, 2 mm, dan 3 mm, memungkinkan penyesuaian yang tepat untuk rentang ketebalan coating dari di bawah 60 µm hingga 200 µm. Mata pisau dari tool steel ini dapat diasah kembali, menjadikannya investasi jangka panjang yang ekonomis.
Dengan desain yang memastikan pemotongan lurus dan tekanan yang konsisten, NOVOTEST AN-1 meminimalkan human error dan menghasilkan data yang dapat dipercaya, baik di laboratorium yang bersih maupun di atas perancah di ketinggian dengan angin yang bertiup.
| Ketebalan Coating (Kering) | Pitch Cutter yang Direkomendasikan | Pola Grid yang Umum |
|---|---|---|
| Kurang dari 60 µm | 1 mm | 11 garis (10 kotak) |
| 60 µm – 120 µm | 2 mm | 6 garis (5 kotak) |
| 120 µm – 200 µm | 3 mm | 6 garis (5 kotak) |
Implementasi Pengujian di Lapangan dengan NOVOTEST AN-1
Teori bertemu praktik di sini. Berikut adalah panduan untuk membawa NOVOTEST AN-1 langsung ke titik masalah.
Checklist Pra-Pengujian di Lapangan
Sebelum memotong, lakukan pengecekan singkat:
- Kondisi Alat: Pastikan mata pisau tajam dan terpasang dengan kencang menggunakan kunci hex.
- Permukaan: Konfirmasi permukaan kering secara visual dan sentuhan (gunakan sarung tangan bersih).
- Alat Pendukung: Siapkan sikat, selotip standar, chart evaluasi, kamera/ smartphone, dan formulir pencatatan.
Teknik Adaptasi
- Permukaan Melengkung: Untuk pipa atau permukaan radius kecil, buat potongan tunggal yang paralel daripada grid penuh. Evaluasi mungkin memerlukan interpretasi khusus.
- Area Sulit Djangkau: Desain kompak AN-1 (maks. 170x50x50 mm) memungkinkan akses ke area terbatas. Prioritaskan keamanan posisi kerja Anda.
- Cuaca Berangin/Lembab: Lakukan pengujian di dalam shelter portabel atau waktu sesaat ketika kondisi sedikit membaik. Lindungi area grid dari embusan angin langsung saat membersihkan serpihan.
Dokumentasi dan Pelaporan
Sebuah foto yang baik seringkali lebih berbicara daripada deskripsi panjang. Dokumentasikan dengan:
- Foto close-up grid setelah pembersihan dan/atau tape test.
- Foto wide-angle yang menunjukkan lokasi pengujian.
- Catat pada formulir: Skor adhesion, kondisi lingkungan (suhu, RH), waktu sejak aplikasi, dan identifikasi area.
Contoh Skenario:
Menguji coating epoksi pada tangki penyimpanan di area industri pesisir. Kelembaban 90%, suhu 28°C. Setelah pembersihan permukaan dari garam, pengujian dengan AN-1 menggunakan cutter 2 mm dilakukan. Hasil menunjukkan skor 2 (kurang dari 15% pelepasan di area grid). Data suhu/ RH dan foto hasil dilampirkan dalam laporan inspeksi harian, membuktikan bahwa meski kondisi tidak ideal, kualitas adhesion masih memenuhi spesifikasi yang disyaratkan (biasanya skor 0-2).
Tantangan Umum dan Solusi Praktis
Berikut masalah yang sering dihadapi beserta solusinya:
Permukaan tampak kering tetapi terkontaminasi garam atau minyak tipis.
- Solusi: Gunakan clean lint-free cloth dan solvent pembersih yang sesuai. Lakukan tes “water break free”: percikkan air bersih; jika air membentuk droplet (tidak menyebar), maka masih ada kontaminan. Bersihkan kembali sebelum pengujian.
Coating masih terasa lunak/lekat meski sudah melewati waktu kuring.
- Solusi: Tunda pengujian. Suhu rendah memperlambat reaksi kuring. Konsultasikan datasheet coating untuk overcoating time pada suhu aktual. Pengujian pada coating yang belum mengeras sempurna akan memberikan hasil yang salah (skor buruk palsu).
Hasil grid tidak jelas—sebagian lepas, sebagian menempel.
- Solusi: Ini sering mengindikasikan kegagalan kohesi (cohesive failure) di dalam lapisan coating itu sendiri, bukan kegagalan adhesi ke substrat. Gunakan kaca pembesar. Jika serpihan yang lepas masih membawa lapisan coating di bawahnya, itu adalah kegagalan kohesi, yang menunjuk pada masalah formulasi atau pencampuran material. Laporkan secara spesifik.
Pemeliharaan alat di lingkungan yang korosif (pantai, offshore).
- Solusi: Setelah penggunaan, selalu bersihkan bodi alat dan mata pisau AN-1 dengan kain kering yang diberi sedikit minyak anti karat ringan. Simpan dalam case/toolbox yang kering. Asah atau ganti mata pisau segera ketika hasil potongan mulai tidak tajam atau tidak konsisten.
Kesimpulan
Mengabaikan pengujian adhesion di lingkungan tidak ideal sama dengan berjalan di lapangan ranjau tanpa detektor. Risiko premature failure, rework, dan biaya yang membengkak jauh lebih besar daripada investasi dalam alat uji yang presisi dan prosedur yang benar. Cross Cut Adhesion Tester NOVOTEST AN-1 hadir sebagai mitra yang andal bagi teknisi lapangan dan tim QA/QC, memberikan kemampuan untuk mengubah kondisi lapangan yang tidak pasti menjadi data yang dapat ditindaklanjuti. Dengan mengadopsi alat yang memenuhi standar global dan dirancang untuk ketangguhan lapangan, Anda tidak hanya menjamin kualitas proyek hari ini, tetapi juga membangun fondasi untuk reliabilitas aset jangka panjang.
Untuk mendukung proses quality control dan pengujian material Anda dengan alat yang terstandarisasi, CV. Java Multi Mandiri sebagai distributor resmi dan supplier alat ukur serta pengujian di Indonesia, menyediakan NOVOTEST AN-1 beserta konsultasi teknis untuk memastikan Anda memilih alat yang tepat sesuai kebutuhan lapangan. Konsultasikan kebutuhan compliance dan pengujian adhesion Anda untuk mendapatkan solusi yang terpercaya.
FAQ
Apakah Cross Cut Tester NOVOTEST AN-1 bisa digunakan untuk menguji coating pada permukaan logam yang telah terpapar embun atau kelembaban tinggi?
Ya, alatnya bisa digunakan, tetapi pengujiannya tidak boleh dilakukan. Prinsipnya: alat menguji adhesion pada kondisi permukaan saat pengujian. Jika permukaan basah oleh embun, hasilnya akan tidak valid karena air akan memengaruhi pelepasan serpihan. Prosedur yang benar adalah menunggu hingga permukaan mengering sepenuhnya (di atas titik embun) dan membersihkannya sebelum melakukan pengujian dengan NOVOTEST AN-1.
Bagaimana cara membedakan antara kegagalan adhesion (adhesion failure) dan kegagalan kohesi (cohesive failure) dari hasil grid yang diuji, dan apa artinya?
- Adhesion Failure: Terjadi di interface antara coating dan substrat. Saat selotip ditarik, coating terlepas sepenuhnya, meninggalkan substrat yang terbuka dan bersih. Ini menandakan masalah pada persiapan permukaan, kontaminasi, atau ketidakcocokan primer.
- Cohesive Failure: Terjadi di dalam lapisan coating itu sendiri. Saat selotip ditarik, coating yang terlepas masih membawa lapisan coating di bawahnya (terlihat seperti lapisan yang terkoyak). Ini mengindikasikan masalah pada formulasi cat, pencampuran yang tidak sempurna, atau kuring yang tidak adekuat. Interpretasi ini krusial untuk menentukan tindakan perbaikan yang tepat.
Seberapa sering mata pisau (cutter blade) pada NOVOTEST AN-1 harus diganti untuk memastikan hasil pengujian yang akurat?
Tidak ada interval waktu tetap. Frekuensi penggantian atau pengasahan bergantung pada intensitas penggunaan dan jenis coating yang diuji (coating dengan filler keras akan lebih cepat menumpulkan pisau). Tanda-tanda mata pisau perlu diasah atau diganti adalah: (1) Hasil potongan tidak tajam dan meninggalkan serat/ feathering di tepinya, (2) Dibutuhkan tekanan berlebih untuk memotong, (3) Hasil pengujian menjadi tidak konsisten antar sampel. Periksa mata pisau secara visual sebelum pengujian penting.
Jika hasil pengujian menunjukkan skor rendah (adhesion buruk) di lingkungan dingin, apakah harus dilakukan pengujian ulang setelah kondisi membaik?
Ya, sangat disarankan. Hasil skor rendah di suhu dingin bisa disebabkan oleh dua hal: (1) Adhesion memang buruk secara permanen, atau (2) Coating belum sepenuhnya mengeras (fully cured) karena suhu rendah memperlambat reaksi kimia. Setelah kondisi lingkungan membaik (suhu naik sesuai rentang kuring), lakukan pengujian ulang pada area yang sama (jika memungkinkan) atau area di dekatnya. Jika skor membaik, maka masalahnya adalah waktu kuring. Jika tetap buruk, maka ada masalah mendasar pada adhesion yang perlu investigasi lebih lanjut.
Rekomendasi Coating Testing
References
- International Organization for Standardization. (2020). ISO 2409:2020 Paints and varnishes — Cross-cut test.
- ASTM International. (2020). ASTM D3359-17 Standard Test Methods for Rating Adhesion by Tape Test.
- Munger, C. G., & Vincent, L. D. (1999). Corrosion Prevention by Protective Coatings (2nd ed.). NACE International.
- Bodo, P., & Possart, W. (Eds.). (2018). Adhesion: Current Research and Application. Wiley-VCH.
- Technical Data Sheet, NOVOTEST AN-1 Cross Cut Adhesion Tester. Novotest UA.
