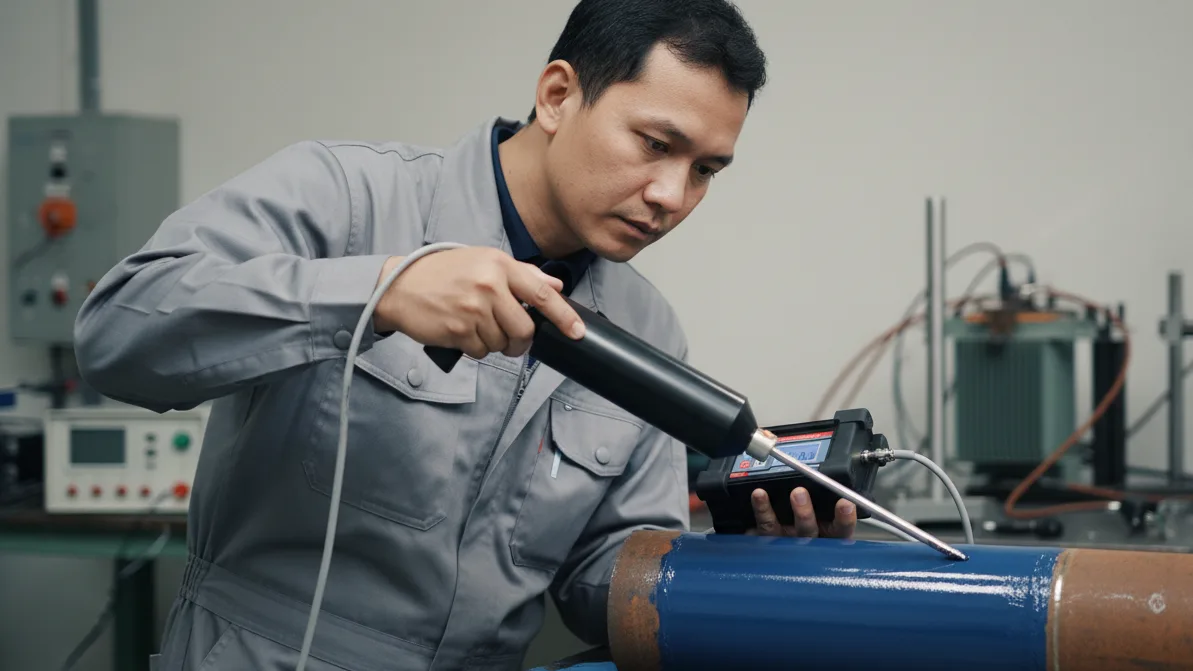

Cara Akurat Menguji Cacat pada Coating Tebal (≥250µm) dengan High-Voltage Menggunakan Pulse Holiday Detector NOVOTEST SPARK-1
Korosi adalah musuh abadi bagi struktur baja di industri migas, petrokimia, dan konstruksi. Lapisan coating tebal menjadi garis pertahanan utama, namun efektivitasnya seringkali terancam oleh cacat mikroskopis yang tidak terlihat oleh mata telanjang. Bayangkan sebuah tangki penyimpanan berlapis epoxy setebal 500µm. Metode inspeksi visual atau pengujian holiday tegangan rendah (low-voltage sponge test) tidak akan mampu menembus lapisan setebal itu untuk menemukan pinhole atau diskontinuitas kecil yang mencapai substrat. Akibatnya, titik-titik lemah ini menjadi awal mula korosi lokal yang merambat di bawah coating, menggelembungkan lapisan, dan akhirnya menyebabkan kebocoran fatal atau keruntuhan struktural.
Di sinilah pengujian holiday tegangan tinggi menjadi krusial. Teknik ini menggunakan pulsa tegangan tinggi untuk “melompati” celah cacat pada coating tebal, memberikan deteksi yang akurat tanpa merusak lapisan sehat. Dengan Pulse Holiday Detector NOVOTEST SPARK-1, Anda tidak hanya menginspeksi; Anda memvalidasi integritas perlindungan aset Anda. Artikel ini akan memandu Anda secara langkah demi langkah untuk menguasai metode pengujian nondestruktif yang presisi ini.
- Pendahuluan
- Persiapan dan Alat yang Dibutuhkan
- Prosedur Pengujian Holiday dengan Tegangan Tinggi
- Interpretasi Hasil Pengujian
- Tips dan Praktik Terbaik
- Kesalahan Umum yang Harus Dihindari
- Kesimpulan
- FAQ
- Apa perbedaan antara pengujian holiday tegangan rendah (low-voltage) dan tegangan tinggi (high-voltage)?
- Berapa tegangan yang ideal untuk menguji coating dengan ketebalan 500 µm menggunakan SPARK-1?
- Apakah pengujian holiday dengan tegangan tinggi aman bagi operator dan tidak merusak lapisan coating yang baik?
- Bagaimana cara merawat elektroda dan unit SPARK-1 agar tetap akurat dan awet?
- Referensi
Persiapan dan Alat yang Dibutuhkan
Sebelum memulai pengujian holiday tegangan tinggi, persiapan yang matang menentukan validitas hasil dan keselamatan Anda. Mengabaikan salah satu elemen ini dapat mengakibatkan deteksi yang tidak akurat atau bahkan bahaya sengatan listrik. Anda harus memastikan semua peralatan dalam kondisi prima dan perlengkapan keselamatan lengkap. Berikut adalah daftar wajib sebelum Anda menyentuh permukaan uji.
Pertama, tentu saja, unit utama Pulse Holiday Detector NOVOTEST SPARK-1. Pastikan unit kontrol berfungsi dengan baik dan baterai dalam kondisi terisi penuh. Daya baterai yang rendah dapat menyebabkan output tegangan tidak stabil, sehingga mengurangi akurasi deteksi. Kedua, pilih elektroda uji yang tepat sesuai geometri permukaan. Untuk area sempit, sambungan las, atau sudut yang rumit, Anda membutuhkan elektroda sikat kawat (brush). Untuk permukaan luas dan silinder seperti badan tangki atau pipa, elektroda gulung (rolling spring) adalah pilihan paling efisien. NOVOTEST SPARK-1 hadir dengan set elektroda komprehensif, termasuk bentuk T, sabit, dan cincin, yang memberikan fleksibilitas maksimal.
Selanjutnya, siapkan kabel grounding dengan klem yang kokoh. Klem ini harus mencengkeram substrat logam dengan kuat untuk menciptakan loop tertutup sempurna. Alat pelindung diri (APD) adalah harga mati. Tegangan hingga 35 kV sangat berbahaya. Anda wajib mengenakan sarung tangan isolasi tegangan tinggi, sepatu safety bersol isolasi, kacamata pelindung, dan pakaian kerja lengan panjang. Jangan lupakan alat bantu seperti megohmmeter untuk memverifikasi kontinuitas grounding, lembar data ketebalan coating sebagai dasar penentuan tegangan uji, serta material pembersih permukaan seperti lap bebas serat dan pelarut yang kompatibel dengan coating Anda. Membersihkan permukaan dari kotoran atau kelembaban adalah langkah kritis untuk menghindari false positive.
Prosedur Pengujian Holiday dengan Tegangan Tinggi
Setelah semua alat siap, Anda dapat memulai proses inspeksi. Prosedur ini menekankan pada konsistensi dan ketelitian untuk memastikan setiap milimeter persegi permukaan coating tervalidasi.
Menentukan Tegangan Uji yang Tepat
Ini adalah langkah paling kritis untuk mencegah dielectric breakdown atau malah gagal mendeteksi cacat. Acuan utama adalah ketebalan coating. Standar internasional seperti NACE SP0188 dan ASTM D5162 memberikan panduan, namun rumus praktis yang sering Anda gunakan adalah 3 kV per 100 µm ketebalan. Untuk coating 500 µm, tegangan idealnya sekitar 15 kV. Prinsipnya, gunakan tegangan seminimal mungkin yang cukup untuk menembus celah udara di atas cacat. NOVOTEST SPARK-1 menyediakan rentang pengaturan tegangan yang sangat lebar, dari 4 kV hingga 35 kV, memberi Anda fleksibilitas untuk menguji coating dengan ketebalan hingga 12 mm. Pastikan Anda menghitung dan mengatur tegangan secara digital pada unit kontrol sebelum melanjutkan.
Memasang Koneksi Grounding
Grounding yang buruk adalah sumber utama kegagalan deteksi. Hubungkan klem ground langsung ke substrat logam yang bersih, bebas dari karat atau cat. Pastikan titik koneksi ini berada sedekat mungkin dengan area uji. Memverifikasi kontinuitas listrik antara klem dan titik lain di substrat menggunakan megohmmeter adalah praktik terbaik yang tidak boleh Anda lewatkan. Loop listrik yang sempurna memungkinkan arus pulsa kembali ke unit saat elektroda menemukan cacat, memicu alarm.
Mengatur Parameter Alat SPARK-1
Nyalakan unit NOVOTEST SPARK-1. Atur tegangan sesuai hasil perhitungan Anda. Selanjutnya, periksa dan sesuaikan sensitivitas alarm. Lakukan uji fungsi pada sampel kalibrasi yang memiliki cacat buatan (artificial defect). Gerakkan elektroda pada sampel kalibrasi dan pastikan alarm suara serta indikator visual aktif tepat saat elektroda melewati cacat. Langkah ini mengonfirmasi bahwa semua sistem alat berfungsi dengan benar sebelum Anda memindai permukaan yang sebenarnya.
Teknik Penyapuan Elektroda
Teknik sapuan sangat memengaruhi akurasi. Posisikan elektroda tegak lurus (90°) terhadap permukaan coating. Gerakkan elektroda dengan kecepatan konstan dan stabil, idealnya antara 0,3 hingga 0,5 meter per detik. SPARK-1 mendukung kecepatan pemindaian optimal hingga 0,25 m/s, jadi pastikan Anda tidak bergerak terlalu cepat untuk menghindari loncatan bunga api yang tidak sempat terbentuk di cacat kecil. Untuk elektroda sikat, aplikasikan tekanan ringan yang merata. Untuk rolling spring, pastikan elektroda berputar dengan stabil dan menempel sempurna di permukaan. Lakukan tumpang tindih (overlap) pada setiap jalur sapuan minimal 10-20% untuk memastikan tidak ada area yang terlewat di antara sapuan.
Merespon Indikasi Alarm
Ketika alarm berbunyi dan/atau lampu indikator berkedip, hentikan sapuan Anda segera. Tandai lokasi tersebut dengan spidol atau kapur. Jangan langsung berasumsi itu adalah cacat. Lakukan inspeksi visual dengan bantuan kaca pembesar. Alarm bisa berbunyi karena cacat sejati (pinhole, retak, blister yang pecah) atau false positive akibat kotoran atau sapuan yang mengenai pinggiran atau lubang baut. Membedakan keduanya membutuhkan verifikasi visual yang teliti.
Pencatatan Hasil
Setiap temuannya adalah data berharga. Dokumentasikan secara sistematis. Catat tegangan uji yang Anda pakai, lokasi spesifik cacat, perkiraan ukurannya, dan jenis cacatnya (pinhole, retak, dll). Sertakan rekomendasi tindakan perbaikan, apakah perlu penambalan (patching) kecil atau pengaplikasian ulang coating di area tersebut. Rekaman ini vital untuk ketelusuran kualitas dan perencanaan perawatan selanjutnya.
Interpretasi Hasil Pengujian
Membaca sinyal dari pengujian holiday tegangan tinggi adalah kombinasi dari mendengar, melihat, dan menganalisis. Bunyi alarm tidak semuanya identik. Alarm yang berbunyi kontinyu dan stabil saat elektroda bergerak di suatu area biasanya menandakan adanya cacat besar atau jalur konduktif yang luas, mungkin retakan memanjang atau area di mana coating sangat tipis. Sebaliknya, bunyi “bip” sporadis yang hanya muncul di satu titik spesifik seringkali mengindikasikan pinhole atau diskontinuitas kecil.
Verifikasi selalu menjadi kunci. Gunakan kaca pembesar atau mikroskop portabel untuk mengonfirmasi secara visual bentuk dan ukuran cacat. NOVOTEST SPARK-1 memiliki sensitivitas luar biasa, mampu mendeteksi cacat sekecil 0.1 mm. Anda dapat mengklasifikasikan cacat menjadi tiga kategori: minor (0.1–0.5 mm), sedang (0.5–2 mm), dan major (>2 mm hingga 12 mm). Klasifikasi ini membantu menentukan urgensi perbaikan. Cacat minor pada area non-kritis mungkin dapat ditoleransi, tetapi cacat yang sama di area rendaman air atau pengubungan tanah harus segera Anda perbaiki. Semua cacat major selalu menjadi ancaman serius terhadap korosi lokal dan harus masuk dalam daftar prioritas perbaikan.
Tips dan Praktik Terbaik
Untuk meningkatkan efisiensi dan akurasi di lapangan, terapkanlah praktik-praktik terbaik berikut. Pertama, selalu lakukan pre-test pada pelat kalibrasi atau area yang diketahui memiliki cacat buatan sebelum Anda memulai pengujian pada aset. Ini memastikan seluruh sistem, dari unit hingga elektroda, bekerja optimal. Kedua, patuhi tegangan uji minimal yang memadai. Jangan tergoda untuk menaikkan tegangan melebihi rekomendasi, karena ini berisiko merusak lapisan coating yang sehat. Ketiga, pemilihan elektroda yang tepat adalah kunci efisiensi. Elektroda karet sikat unggul untuk permukaan tidak rata, sementara elektroda pegas cincin mempercepat inspeksi pada pipa silinder lurus. Keempat, bersihkan permukaan coating secara kering terlebih dahulu. Debu, air, atau kotoran konduktif akan memicu false alarm dan menghalangi kontak yang baik. Kelima, jaga kecepatan sapuan Anda tetap konstan. Gerakan yang terburu-buru adalah musuh akurasi. Terakhir, dokumentasikan setiap langkah inspeksi dengan foto dan sketsa. Ini bukan hanya formalitas, melainkan rekam jejak validasi yang profesional.
Kesalahan Umum yang Harus Dihindari
Bahkan inspektor berpengalaman pun bisa melakukan kesalahan. Mengidentifikasi dan menghindari kesalahan umum ini akan meningkatkan kredibilitas hasil uji Anda. Kesalahan pertama adalah pengaturan tegangan yang tidak sesuai ketebalan. Tegangan terlalu rendah mengakibatkan cacat tidak terdeteksi, sementara tegangan terlalu tinggi dapat menyebabkan dielectric breakdown atau memecah lapisan coating yang masih baik. Kedua, grounding yang buruk adalah malapraktik paling sering terjadi. Klem yang longgar, menempel di permukaan berkarat, atau di atas lapisan cat lama akan memutus loop listrik. Akibatnya, meskipun elektroda melewati cacat besar sekalipun, alarm tidak akan berbunyi.
Ketiga, menyapu elektroda terlalu cepat. Kecepatan di atas 0,5 meter per detik membuat pulsa tegangan tidak memiliki cukup waktu untuk membentuk percikan di lokasi cacat mikro. Keempat, mengabaikan kebersihan permukaan. Debu atau cairan konduktif dapat menciptakan jalur listrik semu yang memicu bunyi alarm sporadis dan membingungkan Anda. Terakhir, mengoperasikan alat dengan tegangan puluhan kilovolt tanpa APD lengkap adalah risiko yang tidak dapat ditolerir. Keselamatan harus selalu menjadi prioritas utama.
Kesimpulan
Pengujian holiday tegangan tinggi dengan Pulse Holiday Detector NOVOTEST SPARK-1 menawarkan solusi akurat, aman, dan nondestruktif untuk menjamin integritas coating tebal hingga 12 mm. Dengan menerapkan prosedur sistematis yang telah diuraikan—mulai dari persiapan, penentuan tegangan uji, teknik sapuan yang tepat, hingga interpretasi hasil—Anda dapat mengidentifikasi cacat mikroskopis sebelum berkembang menjadi masalah korosi yang mahal. SPARK-1 memberdayakan Anda untuk bergerak dari inspeksi visual subjektif menuju validasi berbasis data yang presisi, memastikan umur pakai aset lebih panjang dan memenuhi standar keselamatan industri yang ketat.
Untuk mendukung proses pengendalian kualitas Anda, CV. Java Multi Mandiri sebagai distributor resmi NOVOTEST di Indonesia menyediakan perangkat Pulse Holiday Detector SPARK-1 beserta set elektroda komprehensifnya. Konsultasikan kebutuhan spesifik proyek Anda dan dapatkan penawaran terbaik untuk memastikan aset Anda terlindungi oleh lapisan yang telah tervalidasi sempurna.
FAQ
Apa perbedaan antara pengujian holiday tegangan rendah (low-voltage) dan tegangan tinggi (high-voltage)?
Pengujian tegangan rendah menggunakan sponge basah yang dialiri listrik dan hanya efektif untuk mendeteksi cacat pada coating tipis di bawah 250 µm. Metode ini mengandalkan konduktivitas air untuk menutup sirkuit. Sementara itu, pengujian holiday tegangan tinggi menggunakan pulsa listrik dengan potensial ribuan volt yang mampu “melompati” celah udara pada cacat coating tebal, di atas 250 µm hingga 12 mm, tanpa memerlukan medium cair.
Berapa tegangan yang ideal untuk menguji coating dengan ketebalan 500 µm menggunakan SPARK-1?
Untuk coating setebal 500 µm, tegangan uji yang ideal adalah sekitar 15 kV. Nilai ini Anda peroleh dari rumus praktis 3 kV per 100 µm ketebalan. Pengaturan tegangan digital pada NOVOTEST SPARK-1 memungkinkan Anda menyetel nilai ini dengan presisi.
Apakah pengujian holiday dengan tegangan tinggi aman bagi operator dan tidak merusak lapisan coating yang baik?
Sangat aman bagi operator jika Anda mematuhi prosedur keselamatan, terutama penggunaan APD lengkap seperti sarung tangan isolasi tegangan tinggi. Metode ini nondestruktif bagi coating yang sehat karena tegangan diatur hanya cukup untuk menembus celah udara di lokasi cacat. Lapisan yang utuh dan dielektrik tidak akan rusak. SPARK-1 juga menghasilkan pulsa, bukan aliran listrik kontinyu, yang semakin meminimalkan risiko kerusakan.
Bagaimana cara merawat elektroda dan unit SPARK-1 agar tetap akurat dan awet?
Setelah selesai pengujian, bersihkan elektroda dari kotoran atau sisa material coating. Simpan semua elektroda dan unit utama di dalam casing yang telah disediakan, di tempat yang kering dan bebas debu. Pastikan baterai terisi ulang secara berkala meskipun alat tidak digunakan dalam waktu lama. Perawatan sederhana ini akan menjaga akurasi dan memperpanjang umur pakai investasi Anda. Layanan kalibrasi dan servis berkala juga tersedia melalui distributor resmi.
Rekomendasi Coating Testing
Referensi
- ASTM International. (2014). ASTM D5162-08 Standard Practice for Discontinuity (Holiday) Testing of Nonconductive Protective Coating on Metallic Substrates. ASTM International.
- NACE International. (2015). NACE SP0188-2006 Discontinuity (Holiday) Testing of New Protective Coatings on Conductive Substrates. NACE International.
- Munger, C. G., & Vincent, L. D. (2014). Corrosion Prevention by Protective Coatings (2nd ed.). NACE International.
- Hare, C. H. (1998). Protective Coatings: Fundamentals of Chemistry and Composition. SSPC: The Society for Protective Coatings.
- Novotest. (2023). Operation Manual for Pulse Holiday Detector SPARK-1. Novotest Instrumenty.
