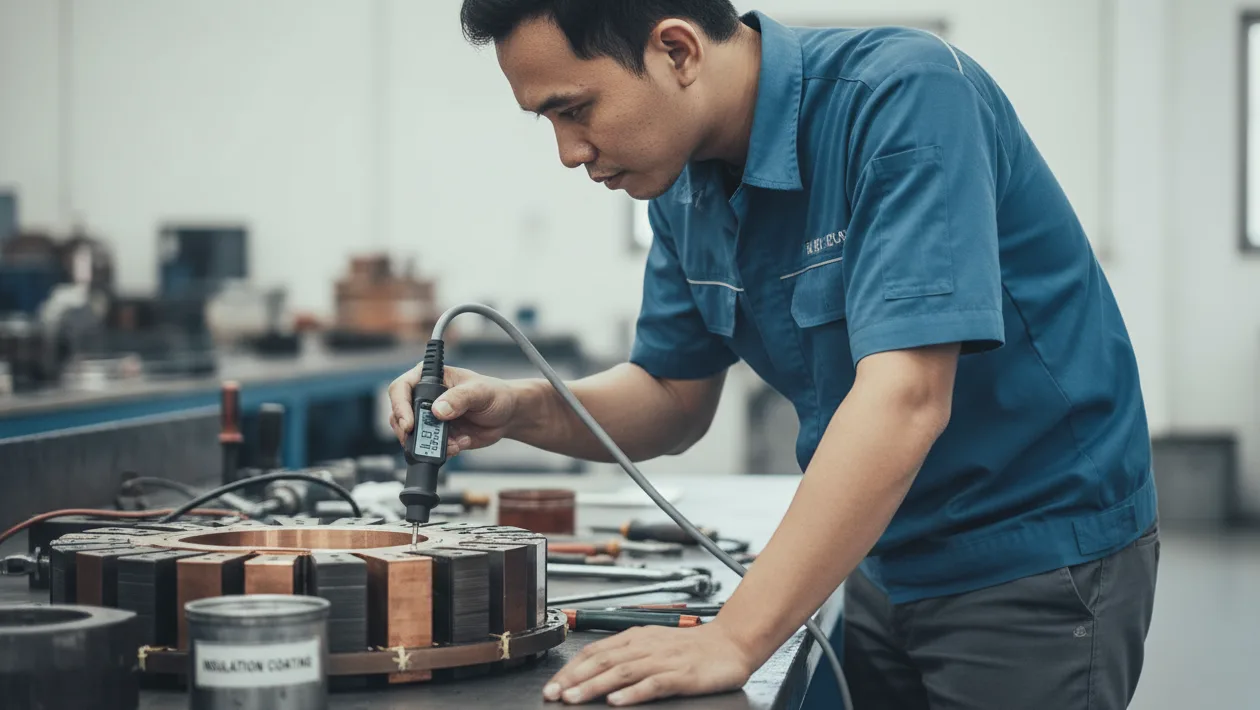

Cara Hindari Kegagalan Insulasi Rotor Bar dengan Coating Thickness Gauge Probe F-2
Motor listrik adalah jantung dari lini produksi modern. Namun, apa yang terjadi ketika jantung ini tiba-tiba berhenti? Seringkali, penyebabnya bukanlah sesuatu yang spektakuler, melainkan kegagalan kecil yang luput dari perhatian: rusaknya lapisan insulasi pada rotor bar. Ketika lapisan coating yang seharusnya melindungi inti baja ini menipis, jebol, atau tidak seragam, terjadilah ground fault. Hasilnya adalah percikan api, kerusakan permanen pada motor, dan downtime yang menguras biaya produksi. Masalah ini nyata, merugikan, namun sepenuhnya dapat Anda cegah.
Kuncinya ada pada kontrol kualitas yang presisi, dan di sinilah metode pengukuran ketebalan coating non-destruktif menjadi sangat krusial. Alat seperti Coating Thickness Gauge dengan Probe F-2 dari Novotest hadir bukan hanya sebagai alat ukur, melainkan sebagai ujung tombak strategi pencegahan Anda. Dengan akurasi tinggi dan kemudahan penggunaan, probe ini memungkinkan Anda memverifikasi setiap micron lapisan coating secara langsung, memastikan standar terpenuhi sebelum rotor terpasang ke motor. Mari kita telaah lebih dalam bagaimana Anda dapat mengubah pendekatan dari sekadar memperbaiki, menjadi mencegah kegagalan secara total.
- Tantangan Utama di Industri Motor Listrik
- Kebutuhan Pengujian yang Harus Dipenuhi
- Solusi dengan Coating Thickness Gauge Probe F-2
- Cara Kerja dan Aplikasi di Lapangan
- Studi Implementasi Singkat
- Keunggulan Dibanding Metode Konvensional
- Tips Memilih Produk yang Tepat
- Kesimpulan
- FAQ
- References
Tantangan Utama di Industri Motor Listrik
Mengontrol kualitas insulasi rotor bar adalah salah satu tugas paling rumit dalam manufaktur dan perbaikan motor listrik. Tantangan ini bersumber dari kombinasi geometri komponen, proses produksi, dan lingkungan operasi yang saling terkait.
Tantangan pertama terletak pada geometri rotor bar itu sendiri. Rotor bar bukanlah permukaan datar yang sederhana. Anda berhadapan dengan desain yang memiliki ujung melengkung, slot, dan sudut-sudut tajam. Memastikan lapisan coating epoksi atau enamel menempel secara seragam di seluruh permukaan ini, terutama pada transisi antara area datar dan melengkung, membutuhkan proses aplikasi yang sangat terkontrol. Ketidakseragaman seringkali muncul justru di area kritis ini, menciptakan titik lemah yang rawan kegagalan.
Selanjutnya, variabel proses seperti teknik penyemprotan, viskositas material coating, dan suhu curing memainkan peran yang sangat besar. Sedikit penyimpangan pada suhu oven curing atau tekanan semprot dapat menghasilkan ketebalan yang berbeda drastis dari satu batch produksi ke batch lainnya, atau bahkan antar bar dalam satu rotor yang sama. Tanpa inspeksi yang memadai, variasi ini tidak terdeteksi hingga terjadi masalah di lapangan.
Aksesibilitas juga menjadi kendala besar. Begitu rotor telah terakit ke dalam stator, hampir mustahil untuk memeriksa ketebalan coating pada rotor bar secara langsung dan menyeluruh. Inspeksi harus dilakukan secara ketat pada tahap komponen, sebelum perakitan, untuk memastikan tidak ada celah yang terlewat.
Yang lebih kritis adalah standar ketebalan yang ketat. Untuk berbagai kelas tegangan, terdapat persyaratan ketebalan minimum yang harus dipenuhi, contohnya minimal 0,5 mm untuk motor tegangan rendah di bawah 1000 V. Risikonya bukan hanya pada kondisi awal. Seiring waktu, siklus termal yang berulang (panas-dingin) dan vibrasi operasi dapat menyebabkan coating mengalami degradasi dan semakin menipis. Jika lapisan awal sudah berada di batas kritis, risiko ground fault akan melonjak drastis sepanjang umur pakai motor.
Kebutuhan Pengujian yang Harus Dipenuhi
Untuk mengatasi tantangan di atas, metode pengujian ketebalan coating pada rotor bar Anda tidak boleh sembarangan. Metode tersebut harus memenuhi serangkaian kriteria teknis yang spesifik dan ketat untuk benar-benar bisa diandalkan.
Yang paling utama adalah akurasi dan presisi pada skala mikron. Ketebalan coating insulasi rotor bar tipikal berada dalam rentang 0,2 mm hingga 1 mm (200–1000 µm). Untuk memberikan keamanan yang memadai, alat ukur Anda harus mampu mendeteksi perbedaan sekecil puluhan mikron sekalipun, dengan deviasi pengukuran yang rendah. Kesalahan pengukuran 50 mikron saja bisa menjadi pembeda antara rotor yang lolos QC dan yang berpotensi gagal di masa depan.
Sifat non-destruktif adalah sebuah keharusan mutlak. Metode pengujian tidak boleh merusak, menggores, atau menembus lapisan coating yang sedang diuji. Menggunakan alat seperti kaliper mekanik yang menekan permukaan lunak coating justru akan menciptakan titik kerusakan baru, yang mengalahkan tujuan dari inspeksi itu sendiri. Anda membutuhkan teknik yang sepenuhnya menjaga integritas lapisan.
Karena mayoritas rotor terbuat dari baja (substrat ferrous) yang dilapisi material non-magnetik seperti enamel, epoksi, atau plastik, maka prinsip pengukuran yang tepat adalah induksi magnetik. Hanya metode ini yang secara fundamental dirancang untuk mengukur ketebalan lapisan non-magnetik di atas substrat besi atau baja.
Selain akurat, alat Anda harus portabel dan mudah dioperasikan. Baik di stasiun QC pabrikan yang sibuk maupun di workshop perbaikan yang penuh dengan komponen, proses pengukuran harus cepat dan tidak rumit. Kemampuan untuk menyimpan dan merekam data pengukuran juga penting untuk dokumentasi QC, keterlusuran produk, dan persiapan audit sertifikasi. Terakhir, seluruh metode pengukuran ini wajib mematuhi standar internasional seperti IEC 60034, IEEE 43, dan ISO 2178, sehingga data yang Anda hasilkan kredibel dan diakui secara teknis.
Solusi dengan Coating Thickness Gauge Probe F-2
Ketika kebutuhan pengukuran Anda sangat spesifik, alat ukur generik tidak lagi cukup. Anda membutuhkan solusi yang direkayasa secara presisi untuk menjawab tantangan-tantangan tersebut. Di sinilah Coating Thickness Gauge Probe F-2 dari Novotest menunjukkan perannya sebagai instrumen yang tepat guna untuk pengujian insulasi rotor bar.
Probe F-2 beroperasi dengan prinsip induksi magnetik yang secara fundamental adalah pasangan sempurna untuk tugas ini. Alat ini dirancang untuk mengukur ketebalan lapisan non-magnetik—seperti cat, plastik, enamel, dan powder coating—yang diaplikasikan pada substrat besi atau baja. Setiap kali Anda menempelkan ujung probe ke rotor bar, probe akan menghasilkan medan magnet; perubahan medan yang disebabkan oleh ketebalan coating di atas substrat ferrous akan dikalkulasi secara instan menjadi nilai ketebalan yang presisi.
Dari sisi spesifikasi teknis, kemampuan Probe F-2 sangat linear dengan kebutuhan inspeksi rotor. Rentang ukurnya luas, mencakup 0 hingga 1500 µm, dengan resolusi tinggi yang mampu membaca perbedaan di level mikron. Deviasi pengukuran yang rendah berarti data yang Anda peroleh sangat stabil dan dapat diandalkan untuk membuat keputusan kritis.
Desain fisik probe ini juga patut dipertimbangkan secara serius. Ukurannya yang kompak memungkinkan Anda untuk menjangkau area-area sempit dan sulit, seperti ujung rotor bar yang melengkung atau area yang berdekatan dengan slot. Material konstruksinya tahan terhadap benturan, menjadikannya cukup tangguh untuk digunakan di lingkungan industri yang sibuk. Lebih dari sekadar sensor, Probe F-2 adalah bagian dari sebuah ekosistem. Alat ini terintegrasi secara mulus dengan gauge body Novotest seri U1 dan MP, yang langsung menyuguhkan tampilan digital, perhitungan statistik, fitur pengaturan batas nilai (limit value), dan kemampuan ekspor data untuk dokumentasi Anda.
Cara Kerja dan Aplikasi di Lapangan
Untuk mendapatkan data yang valid, penggunaan Probe F-2 harus mengikuti prosedur yang ketat. Berikut adalah panduan langkah demi langkah yang dapat Anda terapkan di lapangan.
Langkah pertama dan paling fundamental adalah kalibrasi. Sebelum memulai sesi pengukuran, lakukan kalibrasi pada gauge body menggunakan zero plate dan foil referensi standar yang disertakan pabrikan. Proses ini memastikan bahwa instrumen berada dalam kondisi optimal dan siap memberikan pembacaan yang akurat terhadap material spesifik yang akan Anda ukur. Melewatkan kalibrasi harian ini sama dengan menyetujui data dengan potensi offset yang tidak terdeteksi.
Setelah terkalibrasi, mulailah pengukuran dengan fokus pada lokasi kritis. Pada sebuah rotor bar, titik lemah biasanya bukan pada permukaan datar yang luas, melainkan pada area transisi. Periksa tiga area utama: permukaan datar di tengah bar, ujung bar yang melengkung, dan area di dekat slot atau saluran ventilasi rotor. Ketebalan coating cenderung paling tipis di area puncak kurva dan paling tebal di lembah atau sudut. Teknik yang tepat adalah mengambil minimal 3 titik pengukuran per bar untuk menghitung nilai rata-rata. Ini memberikan gambaran yang jauh lebih representatif daripada mengandalkan satu titik data.
Setelah data terkumpul, saatnya melakukan interpretasi. Tetapkan batas penerimaan yang jelas berdasarkan kelas tegangan motor Anda. Sebagai contoh, untuk motor tegangan rendah (<1000 V), ketebalan coating tidak boleh kurang dari 0,5 mm. Untuk motor tegangan menengah, batas minimum ini akan lebih tinggi. Rotor bar yang hasil pengukurannya di bawah ambang batas harus segera ditandai dan dikeluarkan dari alur produksi untuk proses rework, bukan dirangkai dengan harapan akan baik-baik saja.
Simpan semua hasil pengukuran. Data ini adalah aset intelektual Anda. Frekuensi pengujiannya sendiri idealnya dilakukan pada setiap batch baru coating, setelah proses curing selesai, dan sebagai bagian dari inspeksi rutin periodik meskipun menggunakan pemasok material yang sama. Konsistensi adalah kunci.
Studi Implementasi Singkat
Teori dan spesifikasi akan terasa lebih meyakinkan ketika Anda dapat melihat dampaknya pada kasus nyata. Sebuah pabrik manufaktur motor traksi di Indonesia baru-baru ini menghadapi masalah serius: tingkat kegagalan ground fault yang mencapai 12% dalam periode satu tahun. Kerugian produksi dan klaim garansi membengkak. Setelah melakukan analisis akar masalah, dicurigai bahwa penyebab utama adalah ketidakseragaman ketebalan coating insulasi rotor bar yang tidak terdeteksi.
Tim QC mereka kemudian memutuskan untuk mengubah total protokol inspeksi. Mereka menerapkan inspeksi 100% menggunakan Coating Thickness Gauge yang dilengkapi Probe F-2. Setiap rotor bar, tanpa terkecuali, harus melalui stasiun pengukuran. Dengan kecepatan operasi yang memadai, mereka dapat mengukur hingga 50 rotor per shift, mencakup semua titik kritis di ujung, slot, dan permukaan datar.
Hasilnya tidak membutuhkan waktu lama untuk terlihat. Dalam enam bulan pertama setelah implementasi, tingkat kegagalan ground fault anjlok drastis dari 12% menjadi hanya 3%. Deteksi dini pada coating yang terlalu tipis memungkinkan mereka untuk langsung melakukan rework—aplikasi coating ulang—sebelum rotor terlanjur masuk ke jalur perakitan. Ini secara dramatis menghemat biaya yang sebelumnya hilang untuk proses bongkar pasang dan klaim garansi produk jadi. Lebih jauh lagi, data historis ketebalan yang terekam secara digital digunakan oleh tim produksi untuk mengoptimalkan parameter proses coating mereka, termasuk menyesuaikan teknik penyemprotan dan profil suhu curing. Dengan investasi pada alat ukur yang tepat, mereka tidak hanya menyelesaikan masalah, tetapi juga meningkatkan proses secara fundamental.
Keunggulan Dibanding Metode Konvensional
Mengapa harus beralih ke Probe F-2 jika Anda sudah memiliki metode sendiri? Jawabannya terletak pada lompatan besar dalam hal objektivitas, akurasi, dan integritas data dibandingkan pendekatan konvensional.
Inspeksi visual, yang mungkin paling sering diandalkan, pada dasarnya sangat subjektif. Metode ini hanya mampu mendeteksi cacat besar seperti gelembung, retak, atau area yang tidak terlapisi. Mata manusia tidak memiliki kemampuan untuk mengkuantifikasi perbedaan ketebalan 0,45 mm dan 0,55 mm secara akurat, meskipun perbedaan ini sangat krusial. Anda tidak bisa mendokumentasikan laporan QC yang valid hanya berdasarkan perkiraan visual.
Metode lainnya adalah penggunaan kaliper mekanik. Masalahnya, kaliper harus menekan permukaan untuk mengukur, dan tekanan ini akan merusak atau menggores lapisan coating yang masih lunak atau belum sepenuhnya cured. Selain merusak, akurasi kaliper untuk area melengkung sangat terbatas, dan pengulangan pengukurannya buruk. Sementara itu, alat magnetic pull-off gauge, yang sering digunakan, cenderung kurang presisi untuk lapisan yang sangat tipis di bawah 0,5 mm dan pengukurannya sensitif terhadap getaran serta sudut penarikan.
Probe F-2 mengatasi semua kelemahan ini dengan elegan. Sebagai alat non-destruktif digital, ia tidak meninggalkan bekas apa pun. Akurasinya yang mencapai ±1 µm membuatnya jauh melampaui metode mekanis. Desainnya memungkinkan pengukuran stabil pada permukaan tidak rata, dan hasilnya sangat repeatable serta reproducible antar operator yang berbeda. Keunggulan terbesarnya adalah kemampuannya untuk digunakan dalam kontrol statistik proses (SPC). Dengan data yang presisi dan konsisten, Anda dapat membuat peta kontrol, mengidentifikasi tren penyimpangan proses, dan melakukan tindakan korektif sebelum satu pun unit cacat terproduksi. Investasi awal yang lebih besar cepat kembali melalui penghematan biaya garansi dan pengurangan scrap.
Tips Memilih Produk yang Tepat
Berbekal pemahaman akan kebutuhan dan solusi yang ada, langkah Anda selanjutnya adalah memilih alat yang tepat. Jangan terjebak pada spesifikasi umum; pilihlah berdasarkan kecocokan aplikasi. Untuk pengujian rotor bar, berikut adalah panduan memilih coating thickness gauge beserta probenya.
Pertama, pastikan prinsip pengukuran sesuai dengan substrat Anda. Jika rotor Anda berbasis baja, maka Anda wajib memilih probe dengan prinsip induksi magnetik (Ferrous). Menggunakan probe untuk logam non-ferrous adalah kesalahan fatal.
Kedua, cermati rentang ukur dan resolusinya. Kebutuhan Anda ada pada rentang tipikal 0,3 mm hingga 1 mm. Pilihlah probe yang memiliki rentang ukur yang mencukupi, idealnya hingga 2000 µm, untuk memberikan fleksibilitas jika ada lapisan yang lebih tebal. Resolusi yang ditawarkan harus minimal 1 µm.
Ketiga, perhatikan ergonomi probe. Untuk menjangkau area sulit pada rotor, Anda membutuhkan probe dengan ujung yang ramping, kecil, dan kabel yang fleksibel. Model probe “pensil” seringkali menjadi pilihan terbaik.
Keempat, pastikan ada dukungan kalibrasi yang jelas, termasuk sertifikat yang traceable ke standar nasional. Tanpa ini, data Anda sulit dipertanggungjawabkan saat audit.
Terakhir, pertimbangkan ekosistem gauge body-nya. Apakah alat tersebut memiliki fitur statistik (rata-rata, min, max, standar deviasi), ability untuk mengatur alarm batas atas/bawah (limit value), dan opsi konektivitas USB atau Bluetooth untuk ekspor data? Semua ini akan mendigitalisasi dan menyederhanakan proses QC Anda.
Probe F-2 Novotest memenuhi semua kriteria di atas dengan sangat baik. Dengan prinsip pengukuran yang tepat, desain yang kompak, akurasi tinggi, dan kompatibilitas dengan gauge body yang kaya fitur, alat ini adalah pilihan yang tepat. Anda bisa mendapatkannya melalui distributor resmi seperti CV. Java Multi Mandiri, yang tidak hanya menyediakan produk, tetapi juga konsultasi teknis dan dukungan purnajual lokal sehingga investasi Anda aman dan optimal.
Kesimpulan
Kegagalan insulasi rotor bar adalah bom waktu dalam sistem motor listrik Anda. Namun, ini adalah risiko besar yang sepenuhnya dapat Anda kendalikan. Tidak ada alasan untuk mengandalkan asumsi atau inspeksi visual yang subjektif dalam proses yang membutuhkan presisi hingga satuan mikron ini. Melalui pengukuran ketebalan coating yang akurat, cepat, dan non-destruktif, Anda membangun benteng pertahanan pertama melawan ground fault, downtime, dan klaim garansi yang tidak terduga.
Coating Thickness Gauge Probe F-2 dari Novotest hadir sebagai solusi vital yang menjawab tantangan ini secara langsung. Alat ini mengubah paradigma QC dari sekadar mendeteksi cacat menjadi mencegah kegagalan. Akurasinya, ketangguhannya, dan kemudahan integrasinya ke dalam alur kerja Anda menjadikannya investasi yang berkontribusi langsung terhadap keandalan produk dan efisiensi biaya. Penerapan rutin alat ini akan membangun database berharga yang dapat Anda gunakan untuk perbaikan proses coating secara berkelanjutan.
Saatnya meninjau kembali protokol kontrol kualitas di lini produksi atau workshop Anda. Jangan menunggu hingga terjadi kerusakan fatal untuk bertindak. Sebagai distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri siap menjadi mitra Anda dalam mendukung upaya peningkatan kualitas ini, menyediakan alat dan konsultasi yang Anda butuhkan untuk mencapai standar insulasi tertinggi.
FAQ
Berapa ketebalan minimum coating insulasi rotor bar yang direkomendasikan?
Rekomendasi ketebalan minimum sangat bergantung pada kelas tegangan motor. Untuk motor tegangan rendah (di bawah 1000 V), ketebalan minimum coating umumnya adalah 0,5 mm (500 µm). Untuk motor tegangan menengah (di atas 1000 V), standar ketebalannya akan lebih tinggi, bisa mencapai 1 mm atau lebih, sesuai dengan spesifikasi desain dan standar internasional seperti IEC 60034.
Apakah Probe F-2 bisa digunakan untuk mengukur coating pada substrat tembaga atau aluminium?
Tidak. Probe F-2 menggunakan prinsip induksi magnetik yang hanya dapat mengukur lapisan non-magnetik pada substrat yang bersifat magnetis (ferrous), yaitu besi atau baja. Untuk mengukur coating pada substrat tembaga atau aluminium (non-ferrous), Anda memerlukan probe jenis lain yang bekerja berdasarkan prinsip arus eddy (eddy current), seperti probe tipe NF.
Bagaimana cara kalibrasi yang benar sebelum pengukuran rotor bar?
Prosedur kalibrasi yang benar terdiri dari dua tahap. Pertama, lakukan zeroing pada substrat baja yang tidak dilapisi (zero plate) untuk menetapkan titik nol. Kedua, ukur satu atau dua lembar foil kalibrasi standar dengan ketebalan yang diketahui (misalnya, 500 µm) pada substrat yang sama. Pastikan pembacaan pada gauge sesuai dengan nilai foil. Lakukan proses ini secara periodik dan setiap kali Anda mengganti gauge body atau probe untuk memastikan akurasi.
Seberapa sering pengecekan ketebalan coating perlu dilakukan?
Frekuensi pengecekan idealnya dilakukan pada tiga momen kritis: pertama, pada setiap batch produksi baru untuk memvalidasi kualitas aplikasi; kedua, segera setelah proses curing selesai sebagai gerbang QC utama; dan ketiga, sebagai inspeksi rutin periodik, bahkan jika menggunakan pemasok atau material yang sama, untuk mendeteksi penyimpangan proses secepat mungkin.
Rekomendasi Coating Testing
References
- IEC 60034-1. (2022). Rotating electrical machines – Part 1: Rating and performance. International Electrotechnical Commission.
- IEEE Std 43-2013. (2013). IEEE Recommended Practice for Testing Insulation Resistance of Electric Machinery. Institute of Electrical and Electronics Engineers.
- ISO 2178:2016. (2016). Non-magnetic coatings on magnetic substrates — Measurement of coating thickness — Magnetic method. International Organization for Standardization.
- CV. Java Multi Mandiri. (n.d.). Technical Product Sheet: Coating Thickness Gauge Probe F-2 Novotest. Data teknis & panduan aplikasi.
- Stone, G. C., Boulter, E. A., Culbert, I., & Dhirani, H. (2004). Electrical Insulation for Rotating Machines: Design, Evaluation, Aging, Testing, and Repair. IEEE Press.
