Cara Periksa Ketebalan Coating di Area Sulit dengan Probe F-0.3
Korosi selalu menemukan jalannya, dan titik awalnya sering kali bukan dari permukaan datar yang luas, melainkan dari celah sempit dan sudut tajam yang inspektor lewatkan. Mengukur ketebalan coating di area seperti sudut dalam, garis las, dan tepian profil baja merupakan tantangan terbesar dalam validasi Dry Film Thickness (DFT). Geometri kompleks ini membuat probe standar gagal melakukan kontak tegak lurus, sehingga data yang Anda peroleh tidak merepresentasikan kondisi sebenarnya.
Akibatnya, under-coating tidak terdeteksi dan korosi mulai menggerogoti struktur dari titik buta inspeksi. Standar seperti SSPC-PA2 dan ISO 2808 menuntut pengukuran di titik-titik kritis ini, bukan hanya area yang mudah dijangkau. Di sinilah Alat Ukur Ketebalan Coating Novotest dengan Probe F-0.3 berperan sebagai solusi presisi. Dengan diameter probe yang ringkas, alat ini meretas batasan akses dan memberikan data akurat langsung dari pusat titik rawan korosi. Artikel ini mengupas tuntas bagaimana Anda dapat mengoptimalkan inspeksi DFT di area sulit menggunakan teknologi probe terkecil ini.
- Tantangan Utama Pengukuran Coating pada Area Sulit di Industri Fabrikasi Baja
- Area Kritis: Sudut, Lasan, dan Tepian yang Sering Terlewat
- Kebutuhan Pengujian yang Harus Dipenuhi untuk Validasi DFT
- Solusi dengan Alat Ukur Ketebalan Coating Probe F-0.3 Novotest
- Cara Kerja dan Aplikasi di Lapangan
- Teknik Placement Probe untuk Akses Sempit
- Studi Implementasi Singkat: Proyek Proteksi Baja di Lepas Pantai
- Keunggulan Dibanding Metode Konvensional
- Efisiensi dan Akurasi vs. Alat Manual
- Tips Memilih Alat Ukur Coating untuk Area Sulit
- Kesimpulan: Optimalkan Inspeksi Coating dengan Probe F-0.3
- FAQ
- References
Tantangan Utama Pengukuran Coating pada Area Sulit di Industri Fabrikasi Baja
Inspektor coating dan teknisi pengecatan memahami bahwa kegagalan sistem proteksi jarang terjadi secara merata. Titik-titik kritis seperti pertemuan dua bidang, area pengelasan, dan tepian tajam selalu menjadi lokasi pertama munculnya karat. Masalah fundamentalnya terletak pada keterbatasan akses. Probe konvensional berdiameter besar tidak dapat menyentuh permukaan secara tegak lurus pada sudut dalam yang sempit, sehingga pembacaan menjadi tidak stabil atau bahkan tidak mungkin dilakukan. Kondisi ini memaksa banyak inspektor mengandalkan inspeksi visual yang subjektif dan tidak terukur.
Geometri kompleks pada sambungan las menciptakan profil permukaan tidak rata. Pada puncak las, efek tegangan permukaan saat aplikasi cat basah menyebabkan lapisan menipis drastis. Sementara itu, di kaki las yang cekung, material sering mengalami pooling atau penumpukan berlebih. Fenomena serupa terjadi pada tepian baja, di mana cat terdesak menjauh akibat gaya kontraksi, meninggalkan ketebalan film yang sangat kritis. Inspeksi visual tidak akan mampu mendeteksi perbedaan beberapa mikron yang esensial ini. Anda memerlukan metode terukur yang mampu menembus celah sempit, memberikan data kuantitatif untuk memvalidasi bahwa setiap titik—bukan hanya area datar—memenuhi spesifikasi DFT yang dipersyaratkan.
Area Kritis: Sudut, Lasan, dan Tepian yang Sering Terlewat
Setiap geometri menghadirkan tantangan unik yang perlu Anda pahami sebelum melakukan pengukuran. Sudut dalam, khususnya pada struktur box atau stiffener, membentuk celah yang sangat terbatas. Probe besar hanya akan menyentuh kedua sisi bidang tanpa benar-benar mengukur titik pertemuan, area di mana bridging atau kekurangan lapisan paling sering terjadi.
Area lasan memiliki karakteristik berbeda. Permukaan las yang kasar dengan profil tidak beraturan membuat coating cenderung menipis di puncak rigi-rigi las. Lekukan-lekukan kecil di sekitar las sering kali tidak terlapisi sempurna, menjadi initiation point bagi korosi celah. Sementara itu, tepian tajam hasil pemotongan atau fabrikasi merupakan titik paling rawan. Fisika sederhana menjelaskan bahwa tegangan permukaan cat cair akan menarik material menjauh dari radius kecil, sehingga ketebalan di tepian bisa hanya sepertiga dari ketebalan pada permukaan datar. Tanpa alat ukur yang mampu mengakses titik-titik spesifik ini, risiko kegagalan prematur meningkat secara signifikan.
Kebutuhan Pengujian yang Harus Dipenuhi untuk Validasi DFT
Untuk menghasilkan data inspeksi yang dapat diandalkan di area sulit, metode pengujian Anda harus memenuhi beberapa syarat kritis. Pertama, probe pengukur wajib memiliki dimensi yang memungkinkan akses ke celah sempit, idealnya dengan diameter ujung kurang dari 5 milimeter. Tanpa ini, sudut dalam dan celah las akan tetap menjadi titik buta.
Kedua, akurasi pada rentang 0–300 mikron menjadi absolut. Lapisan primer dan pelindung di area kritis sering kali memiliki spesifikasi DFT antara 50–150 mikron. Resolusi alat harus mencapai 1 mikron agar deviasi kecil dapat teridentifikasi sebelum berkembang menjadi masalah besar. Ketiga, metode pengukuran harus mampu mengompensasi kekasaran substrat dan sedikit kelengkungan permukaan tanpa kehilangan presisi. Terakhir, pengukuran non-destruktif menjadi keharusan mutlak. Anda tidak bisa menciptakan cacat baru hanya untuk memverifikasi ketebalan coating. Kecepatan pengukuran tinggi juga penting untuk memetakan distribusi DFT secara multipoint di sekitar area kritis dalam waktu inspeksi yang efisien.
Solusi dengan Alat Ukur Ketebalan Coating Probe F-0.3 Novotest

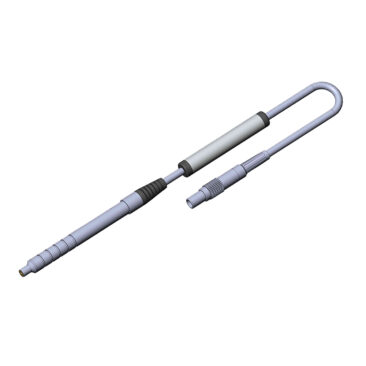

Keterbatasan akses di area sulit bukan lagi penghalang. Coating Thickness Gauge Probe F-0.3 dari Novotest menghadirkan solusi yang secara spesifik merespons setiap tantangan pengukuran DFT di geometri kompleks. Probe ini memiliki diameter 0,3 inci atau sekitar 7,6 milimeter—cukup ringkas untuk menyelusup ke sudut dalam dan celah di sekitar sambungan las yang sebelumnya tidak terjangkau.
Dirancang dengan teknologi induksi magnetik presisi tinggi, probe F-0.3 mengukur lapisan non-magnetik pada substrat besi (ferrous) dengan rentang optimal 0–300 mikron. Rentang ini sempurna untuk aplikasi pelapisan tipis hingga menengah yang lazim di industri fabrikasi baja, seperti epoxy primer, zinc-rich coating, atau lapisan cat akhir. Probe kecil ini dapat Anda genggam langsung untuk pengukuran di posisi sulit, atau dipasangkan pada badan gauge utama untuk area yang lebih terbuka. Fleksibilitas ini membuatnya esensial bagi inspektor yang sering berpindah dari permukaan datar ke area kritis dalam satu sesi inspeksi. Alat ini menjadi jawaban atas kebutuhan alat ukur ketebalan coating area sulit yang andal dan repeatable.
Spesifikasi Teknis Utama Probe F-0.3
Berikut ringkasan spesifikasi yang mendukung kemampuan probe F-0.3 dalam mengatasi area kritis:
| Parameter | Spesifikasi Probe F-0.3 | Implikasi untuk Area Sulit |
|---|---|---|
| Diameter Probe | 0,3 inci (~7,6 mm) | Akses optimal ke sudut dalam, celah las, dan tepian sempit. |
| Rentang Pengukuran | 0 – 300 µm | Ideal untuk lapisan primer, intermediate, dan top coat tipis-menengah. |
| Metode Pengukuran | Induksi Magnetik | Akurat untuk semua substrat besi/ferrous, non-destruktif. |
| Akurasi & Repeatability | ±(1-3% + 1 µm) | Deteksi dini under-coating pada level mikron di titik kritis. |
| Kalibrasi | Multi-substrat, dengan foil referensi | Mengompensasi kekasaran dan profil permukaan substrat fabrikasi. |
Cara Kerja dan Aplikasi di Lapangan
Mengoperasikan probe F-0.3 di lapangan memerlukan teknik yang tepat agar data yang Anda peroleh valid. Mulailah dengan kalibrasi pada pelat referensi datar dan bersih yang telah disiapkan. Pastikan Anda menggunakan foil kalibrasi pada rentang yang mendekati target DFT spesifikasi proyek. Proses ini mengompensasi variasi substrat dan memastikan pembacaan siap untuk geometri apapun.
Saat mengukur di sudut dalam atau celah las, dekatkan probe menggunakan jalur akses samping. Posisikan ujung probe datar secara tangensial terhadap permukaan yang ingin diukur, lalu tekan perlahan hingga tegak lurus terhadap titik target. Bunyi ‘beep’ atau indikator stabil pada layar menandakan kontak sempurna dan pembacaan telah terekam. Lakukan pengukuran multipoint di sekitar area las—misalnya, ambil lima titik di kaki las dan tiga titik di puncak las—untuk mendapatkan data representatif. Interpretasikan hasil dengan membandingkannya terhadap batas minimum dan maksimum yang ditetapkan dalam standar SSPC-PA2. Jika ditemukan titik di bawah spesifikasi, tandai untuk rework segera sebelum lapisan berikutnya diaplikasikan.
Teknik Placement Probe untuk Akses Sempit
Keberhasilan pengukuran di area sulit sangat bergantung pada teknik penempatan probe. Pada sudut dalam, arahkan ujung probe langsung ke pertemuan dua bidang. Pastikan Anda memegang probe dengan stabil untuk menghindari goyangan yang dapat menghasilkan pembacaan palsu akibat lift-off. Tunggu indikator bunyi sebelum mengangkat probe.
Untuk pengelasan dengan profil convex, hindari mengukur langsung di puncak las jika permukaannya terlalu tajam atau tidak rata. Alihkan pengukuran ke sisi las yang lebih landai, tempat coating lebih mungkin terakumulasi atau menipis. Pada tepian tajam, letakkan probe sedekat mungkin dengan radius tepi, namun tetap pastikan kontak tegak lurus. Jika perlu, gunakan teknik dua tangan—satu memegang badan gauge atau probe, satu lagi menstabilkan tangan pengukur—untuk meminimalkan tremor dan menjaga konsistensi tekanan kontak. Tekanan yang berlebihan dapat mendistorsi lapisan tipis yang masih lunak.
Studi Implementasi Singkat: Proyek Proteksi Baja di Lepas Pantai
Sebuah proyek konstruksi platform lepas pantai di Indonesia menerapkan probe F-0.3 untuk inspeksi DFT pada struktur jacket. Titik-titik inspeksi kritis terletak pada sambungan las tubular dan bracket yang selama ini hanya mengandalkan pemeriksaan visual karena ketiadaan alat yang dapat mengakses celah sempit. Dengan probe berdiameter kecil, tim inspektor berhasil melakukan pengukuran pada lebih dari 200 titik yang sebelumnya dikategorikan sebagai area tidak terukur.
Hasilnya mengejutkan. Sekitar 12% dari total titik yang diukur menunjukkan ketebalan di bawah spesifikasi minimum 250 mikron, khususnya pada kaki las dan sudut dalam bracket. Temuan ini memungkinkan kontraktor melakukan rework terarah sebelum proses serah terima, menghindari potensi kegagalan korosi dini di lingkungan laut yang agresif. Selain meningkatkan cakupan inspeksi, total waktu yang dibutuhkan berkurang hingga 30% dibandingkan dengan upaya sebelumnya yang mencoba menggunakan feeler gauge, yang tidak mungkin memberikan data kuantitatif pada geometri rumit tersebut.
Keunggulan Dibanding Metode Konvensional
Membandingkan probe F-0.3 dengan metode konvensional menunjukkan lompatan dalam akurasi dan efisiensi. Metode destruktif seperti pisau cek (Tooke gauge) atau mikroskop cross-section memang akurat, namun merusak coating dan hanya mengukur satu titik, tidak praktis untuk pemetaan distribusi DFT di area kritis. Probe F-0.3 melakukan pengukuran non-destruktif, memungkinkan inspeksi berulang di titik yang sama untuk memantau degradasi.
Metode feeler gauge atau comb gauge yang lazim digunakan untuk estimasi wet film tidak lagi relevan setelah coating mengering. Feeler gauge hanya memberikan indikasi ya/tidak berdasarkan goresan, sangat bergantung pada interpretasi subjektif operator. Sebaliknya, probe F-0.3 memberikan pembacaan digital langsung dalam nilai mikron yang objektif dan siap dicatat untuk pelaporan kualitas. Data digital ini juga memfasilitasi analisis statistik seperti perhitungan nilai rata-rata, deviasi standar, dan identifikasi tren untuk perbaikan proses aplikasi coating di masa depan.
Efisiensi dan Akurasi vs. Alat Manual
Untuk memberikan gambaran kuantitatif, berikut perbandingan sederhana antara penggunaan probe F-0.3 dengan alat manual dalam konteks pengukuran di area sulit:
| Aspek | Probe F-0.3 Novotest | Feeler / Comb Gauge Manual |
|---|---|---|
| Jenis Data | Numerik digital (µm), pasti dan objektif. | Estimasi biner (lulus/gagal), subjektif. |
| Kecepatan | Rata-rata >10 titik per menit, hasil instan. | Lambat, perlu interpretasi visual per titik. |
| Repeatability | ±1 µm, konsisten antar operator. | Sangat bergantung keterampilan dan interpretasi operator. |
| Fase Pengukuran | Dapat mengukur coating kering (DFT) kapan saja. | Comb gauge hanya untuk wet film, feeler gauge merusak. |
| Akses Area Sulit | Mampu mengakses celah 7,6 mm. | Umumnya tidak muat atau tidak bisa kontak tegak lurus. |
Total biaya inspeksi jangka panjang dengan probe digital lebih rendah karena pengurangan signifikan pada waktu inspeksi, eliminasi subjektivitas yang menyebabkan sengketa, dan pencegahan biaya rework besar akibat deteksi dini under-coating.
Tips Memilih Alat Ukur Coating untuk Area Sulit
Berinvestasi pada alat ukur coating yang tepat memerlukan evaluasi cermat. Prioritaskan ukuran probe sebagai faktor utama. Semakin kecil diameter dan semakin ramping desain ujungnya, semakin fleksibel Anda mengakses sudut dan celah kompleks pada struktur baja. Periksa kompatibilitas substrat; untuk fabrikasi baja, probe induksi magnetik seperti F-0.3 adalah pilihan tepat. Namun, jika Anda bekerja dengan aluminium, Anda memerlukan probe eddy current.
Perhatikan resolusi dan rentang ukur. Untuk memvalidasi lapisan primer anti-korosi yang tipis, Anda memerlukan alat dengan resolusi 1 mikron dan akurasi tinggi di bawah 300 mikron. Pastikan alat mudah dikalibrasi di lapangan. Fitur kalibrasi multi-poin dengan foil referensi sangat membantu mengompensasi variasi substrat. Terakhir, pilih alat yang didukung oleh distributor resmi yang menyediakan layanan purna jual, konsultasi teknis, dan kalibrasi periodik untuk menjaga akurasi jangka panjang.
Kesimpulan: Optimalkan Inspeksi Coating dengan Probe F-0.3
Mengabaikan area sulit dalam inspeksi DFT sama dengan memberikan izin bagi korosi untuk memulai serangannya. Probe F-0.3 dari Novotest mentransformasi titik buta inspeksi menjadi titik data yang terukur dan terverifikasi. Dengan diameter 0,3 inci, teknologi induksi magnetik presisi, dan rentang pengukuran 0-300 mikron, alat ini merupakan instrumen esensial bagi setiap inspektor yang bertanggung jawab atas integritas struktur baja.
Kemampuan mengukur secara akurat di sudut, lasan, dan tepian membantu Anda memenuhi standar inspeksi internasional, mengurangi risiko under-coating, dan pada akhirnya memperpanjang umur layanan aset yang dilindungi. Ini adalah investasi kecil dengan dampak besar: mencegah kegagalan struktural akibat korosi yang biayanya bisa puluhan kali lipat dari harga alat.
Untuk mendapatkan solusi pengukuran yang sesuai dengan aplikasi spesifik Anda, konsultasikan kebutuhan Anda dengan CV. Java Multi Mandiri. Sebagai supplier dan distributor resmi alat ukur dan pengujian, mereka menyediakan Coating Thickness Gauge Probe F-0.3 Novotest serta berbagai solusi pengujian kualitas lainnya. Tim teknis CV. Java Multi Mandiri siap mendampingi Anda dalam memilih perangkat yang tepat, memastikan proses pengujian dan kontrol kualitas produk Anda berjalan optimal dengan data yang akurat dan traceable.
FAQ
Apakah probe F-0.3 hanya bisa mengukur coating pada substrat besi?
Ya, probe F-0.3 menggunakan prinsip induksi magnetik, sehingga secara spesifik dirancang untuk mengukur lapisan non-magnetik (seperti cat, epoxy, zinc) pada substrat besi atau baja ferrous. Untuk material non-ferrous seperti aluminium atau tembaga, Anda memerlukan alat ukur dengan metode eddy current yang berbeda.
Berapa luas minimum permukaan yang bisa diukur dengan probe F-0.3?
Berkat desain ujung probe yang presisi dan diameter probe 0,3 inci, Anda dapat mengukur area yang sangat kecil, seperti pada sudut dalam atau di sekitar kaki las. Selama ujung probe dapat berkontak tegak lurus dengan stabil pada permukaan target, pengukuran dapat dilakukan meskipun area di sekitarnya sangat terbatas.
Seberapa sering probe harus dikalibrasi saat digunakan seharian di lapangan?
Standar praktik yang baik merekomendasikan verifikasi kalibrasi pada pelat referensi di awal dan akhir sesi pengukuran, serta secara periodik setiap beberapa jam sekali atau jika alat terbentur. Perubahan suhu lingkungan yang signifikan atau pergantian substrat dasar yang diukur juga menjadi saat yang tepat untuk melakukan rekalibrasi guna menjaga akurasi.
Bisakah probe F-0.3 digunakan pada permukaan yang melengkung, seperti pipa kecil?
Ya, probe F-0.3 dapat digunakan pada permukaan melengkung. Teknologi induksi magnetiknya mampu mengompensasi kelengkungan hingga batas tertentu. Untuk pipa berdiameter kecil, kunci keberhasilannya adalah menjaga kontak probe tetap stabil dan tegak lurus terhadap permukaan. Melakukan kalibrasi pada pelat referensi dengan kelengkungan yang serupa dapat meningkatkan akurasi pengukuran.
Rekomendasi Coating Testing
References
- SSPC-PA 2, Procedure for Determining Conformance to Dry Coating Thickness Requirements. The Society for Protective Coatings, 2015.
- ISO 2808:2019, Paints and varnishes — Determination of film thickness. International Organization for Standardization, 2019.
- ASTM D7091-22, Standard Practice for Nondestructive Measurement of Dry Film Thickness of Nonmagnetic Coatings Applied to Ferrous Metals and Nonmagnetic, Nonconductive Coatings Applied to Non-Ferrous Metals. ASTM International, 2022.
- Munger, C.G., Corrosion Prevention by Protective Coatings. NACE International, 2014.
- Novotest, Operational Manual: Magnetic Induction Coating Thickness Gauge F-0.3 Specific Probe, 2023.
