Cara Verifikasi Viskositas Sesuai Standar IPC & ASTM dengan Viscosity Flow Cup
Bayangkan sejenak: Anda bertanggung jawab atas lini produksi PCB yang beroperasi 24 jam. Setiap detik, panel-panel elektronik meluncur, menerima semprotan conformal coating yang seharusnya melindungi sirkuit dari kelembaban, korosi, dan kontaminasi kimia. Kemudian, datang laporan dari lapangan—ribuan unit gagal berfungsi karena lapisan coating retak. Investigasi menunjukkan bahwa akar masalahnya bukan pada formula kimia yang mahal, melainkan pada satu parameter sederhana yang terlewat: viskositas coating tidak terverifikasi dengan benar.
Dalam industri elektronik, khususnya pelapisan PCB, kepatuhan terhadap standar seperti IPC-CC-830 bukan lagi sekadar formalitas; ini adalah fondasi keandalan produk. Untuk memvalidasi parameter kritis ini, metode uji kondisional berbasis waktu alir seperti yang diatur dalam ASTM D4212, D2196, dan ISO 2431 menjadi acuan global. Di sinilah Viscosity Flow Cup, sebuah instrumen yang tampak sederhana namun sangat presisi, memainkan peran vital. Artikel ini akan memandu Anda langkah demi langkah melakukan verifikasi viskositas dengan flow cup, memastikan setiap data yang Anda catat valid, memenuhi standar uji viskositas, dan mendukung sertifikasi kualitas produk Anda.
- Overview Standar Uji Viskositas di Industri PCB
- Persyaratan dan Scope Pengujian Viskositas
- Metode Pengujian yang Diwajibkan Berdasarkan ASTM D4212/D2196
- Alat yang Direkomendasikan: Viscosity Flow Cup NOVOTEST VZ-246
- Implementasi Pengujian Viskositas di Lapangan
- Tantangan Umum dan Solusi dalam Verifikasi Viskositas
- Kesimpulan
- FAQ
- Apakah semua jenis flow cup bisa digunakan untuk memenuhi standar IPC dan ASTM?
- Berapa sering Viscosity Flow Cup harus dikalibrasi?
- Bagaimana cara mengonversi waktu alir (detik) menjadi viskositas dalam centistokes?
- Apa yang harus dilakukan jika hasil pengukuran tidak konsisten meskipun sudah mengikuti prosedur?
- References
Overview Standar Uji Viskositas di Industri PCB
Industri pelapisan PCB tidak bergerak dalam ruang hampa. Setiap proses coating harus tunduk pada standar ketat yang menjamin perlindungan sirkuit elektronik. IPC-CC-830 merupakan spesifikasi utama yang mengatur kualifikasi dan kinerja conformal coating. Standar ini tidak secara eksplisit mendikte satu metode tunggal untuk pengukuran viskositas, namun mewajibkan agar properti material coating terverifikasi dan konsisten dari batch ke batch. Untuk mewujudkan verifikasi tersebut, industri mengadopsi standar pengujian yang diakui secara internasional, terutama ASTM D4212, D2196, dan ISO 2431.
ASTM D4212 dan ISO 2431 secara spesifik mengatur metode pengukuran viskositas menggunakan flow cup (dip-type dan stand-type), di mana viskositas diukur berdasarkan waktu yang diperlukan sejumlah volume cairan untuk mengalir melalui orifice yang terkalibrasi. Sementara itu, ASTM D2196 menangani metode rotational viscometer untuk material yang lebih kompleks. Flow cup menjadi pilihan utama di lini produksi karena kecepatan dan kemudahannya. Material yang diuji mencakup cat cair, conformal coating, tinta solder mask, dan resin. Menerapkan standar uji viskositas secara ketat adalah kunci untuk memastikan ketebalan lapisan yang seragam, adhesi sempurna pada substrat, dan perlindungan maksimal terhadap lingkungan ekstrem. Mengabaikan hal ini akan membuka pintu pada reject massal, kegagalan fungsional di lapangan, dan risiko kehilangan sertifikasi dari klien atau badan regulasi.
Persyaratan dan Scope Pengujian Viskositas
Agar hasil verifikasi viskositas Anda memiliki legitimasi untuk keperluan Quality Control (QC) dan sertifikasi, Anda tidak bisa sekadar menuangkan cairan dan menghitung detik. Ada serangkaian persyaratan teknis dan kriteria ketat yang harus dipenuhi. Memahami scope ini memastikan bahwa setiap data yang Anda laporkan dapat dipertanggungjawabkan.
Pertama, suhu pengujian adalah variabel paling kritis. Standar ASTM D4212 dan ISO 2431 mewajibkan suhu sampel dan alat uji terkontrol pada 23±0,5°C. Fluktuasi suhu sekecil apa pun akan mengubah resistansi alir material dan menghasilkan waktu alir yang tidak representatif. Kedua, volume sampel harus presisi. Flow cup yang memenuhi standar memiliki kapasitas tetap, biasanya 100 cm³, dengan toleransi volume yang sangat ketat. Anda tidak boleh menggunakan cup dengan orifice yang aus atau tidak memenuhi spesifikasi diameter yang diizinkan (misalnya 2 mm, 4 mm, atau 6 mm).
Kisaran waktu alir yang valid untuk metode ini umumnya antara 30 hingga 100 detik, meskipun beberapa standar mendefinisikan batas 12-300 detik tergantung orifice. Jika waktu alir terlalu cepat atau terlalu lama, akurasi pengukuran akan menurun drastis, dan Anda perlu mengganti diameter nozzle. Persyaratan kalibrasi alat juga tidak bisa ditawar. Flow cup wajib memiliki sertifikat kalibrasi tertelusur ke standar nasional atau internasional. Terakhir, dokumentasi harus rapi. Semua data, termasuk suhu aktual, waktu alir, identitas operator, dan nomor batch, harus dicatat dalam form uji atau log book digital untuk mendukung traceability audit.
Metode Pengujian yang Diwajibkan Berdasarkan ASTM D4212/D2196
Prinsip dasar dari metode ini adalah mengukur waktu alir gravitasi dari volume tetap cairan melalui orifice. Prosedur ini harus dijalankan dengan disiplin tinggi untuk menghasilkan data yang valid. Sebelum memulai, persiapan sampel sangat vital. Homogenisasi sampel coating dengan pengadukan perlahan wajib dilakukan untuk mencegah sedimentasi pigmen tanpa menghasilkan gelembung udara yang dapat menghambat aliran. Setelah itu, kondisikan sampel hingga mencapai suhu 23±0,5°C.

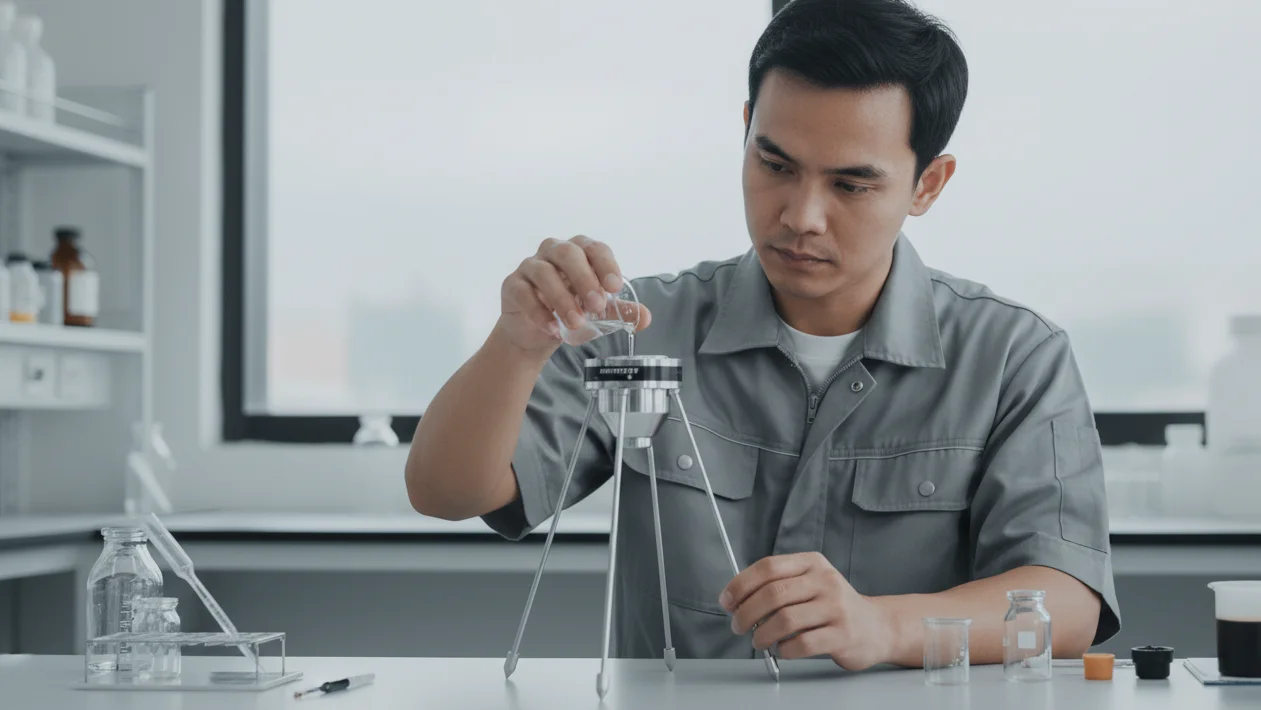

Prosedur pengujian langkah demi langkah dimulai dengan menutup orifice menggunakan jari atau penutup khusus. Tuangkan sampel material ke dalam flow cup hingga melimpah. Gunakan pelat kaca atau scraper khusus untuk meratakan permukaan material tepat di bibir alur atas cup, membuang kelebihan volume. Ini memastikan volume uji presisi tepat 100 cm³. Siapkan stopwatch, sebaiknya yang memiliki resolusi 0,1 detik. Secara bersamaan, lepaskan penutup orifice dan hidupkan stopwatch. Fokuskan pandangan Anda pada aliran yang keluar dari nozzle. Catat waktu secara presisi saat aliran kontinu pertama kali putus (first break) menjadi tetesan.
Lakukan pengulangan pengujian minimal tiga kali. Hitung rata-rata waktu alir. Jika variasi antar pengukuran terlalu tinggi (biasanya >5%), berarti prosedur atau homogenitas sampel Anda bermasalah. Untuk mengonversi waktu alir (detik) menjadi viskositas kinematik (centistokes atau cSt), Anda harus menggunakan tabel konversi atau rumus spesifik yang disediakan oleh manufaktur cup untuk diameter nozzle yang digunakan. Perlu dipahami, perbedaan mendasar antara D4212 dan D2196 adalah pada jenis instrumennya. D4212 dan ISO 2431 secara spesifik merujuk pada flow cup (dip-cup atau stand-cup), sementara D2196 merujuk pada rotational viscometer (seperti Brookfield) yang lebih cocok untuk material non-Newtonian tinggi.
Alat yang Direkomendasikan: Viscosity Flow Cup NOVOTEST VZ-246
Untuk memenuhi semua persyaratan standar uji viskositas dengan efisien dan akurat di lapangan, Anda memerlukan instrumen yang tidak hanya presisi tetapi juga tangguh terhadap ritme kerja produksi. Viscosity Flow Cup NOVOTEST VZ-246 hadir sebagai solusi praktis yang memenuhi kriteria tersebut. Alat ini didesain dengan kapasitas presisi 100 cm³ (+/-1 cm³) dan dilengkapi tiga pilihan nozzle presisi, yaitu 2 mm, 4 mm, dan 6 mm. Dengan dimensi nozzle yang dikalibrasi secara ketat (toleransi diameter hingga +/-0,012 mm), Anda dapat mengukur waktu alir dalam rentang luas antara 12 hingga 300 detik.
Kesesuaiannya langsung dengan standar ASTM D4212 dan ISO 2431 menjadikannya pilihan tepat untuk industri PCB dan manufaktur coating. Material aluminium yang ringan (berat hanya 0,2 kg) menawarkan ketahanan korosi yang baik terhadap pelarut kimia umum, memastikan umur pakai yang panjang. Desain ergonomisnya, dilengkapi alur khusus di bagian atas untuk perataan volume serta dukungan tripod stand untuk stabilitas, meminimalkan subjektivitas operator saat pengukuran. Setiap unit NOVOTEST VZ-246 hadir dengan sertifikat kalibrasi pabrik, sehingga Anda dapat langsung mengintegrasikannya ke dalam sistem mutu tanpa keraguan. Ketersediaan suku cadang dan dukungan teknis dari distributor resmi memastikan bahwa alat ini akan terus mendukung konsistensi mutu produk Anda tanpa henti.
Implementasi Pengujian Viskositas di Lapangan

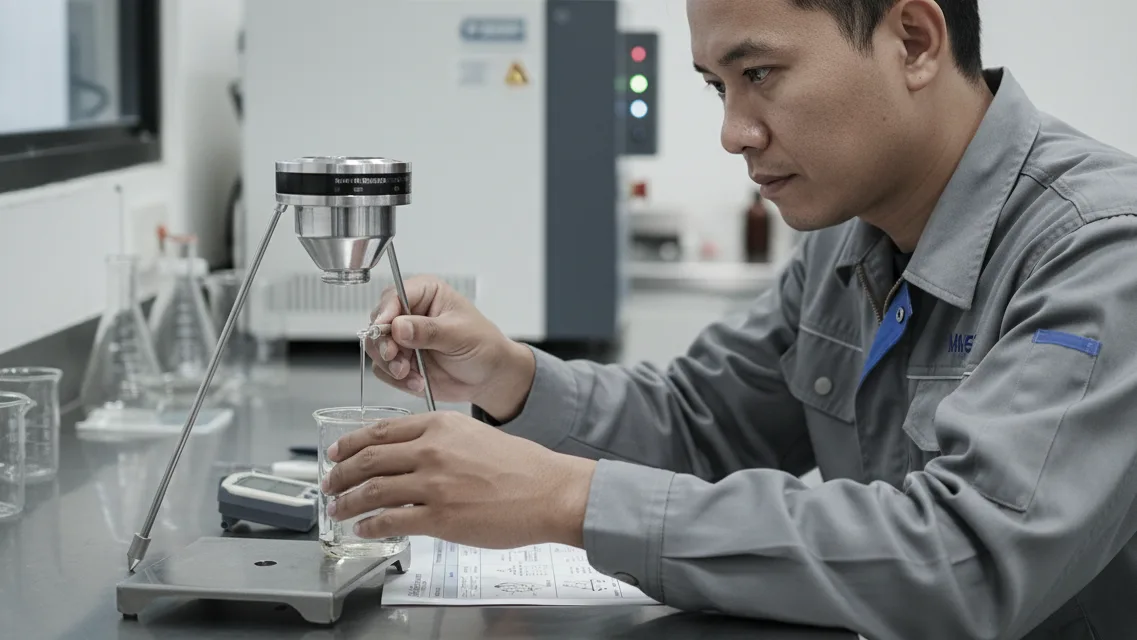

Memiliki alat terbaik tidaklah cukup jika implementasi di lapangan tidak standar. Untuk mengintegrasikan NOVOTEST VZ-246 ke dalam QC harian Anda, mulailah dengan setup lingkungan uji. Tempatkan tripod dan flow cup pada meja yang benar-benar rata, bebas dari getaran mesin produksi, dan berada di ruangan dengan suhu terkendali (idealnya dalam ruang QC atau glove box mini).
Langkah berikutnya adalah menyusun Standard Operating Procedure (SOP) harian yang ketat. SOP ini harus mencakup teknik pengambilan sampel yang representatif. Jangan mengambil sampel hanya dari permukaan wadah. Gunakan thief sampler atau pipet untuk mengambil cairan dari bagian tengah batch coating guna menghindari lapisan atas yang mulai mengering atau lapisan bawah yang mengendap. Catat setiap data secara digital atau dalam log book yang tertelusur: waktu pengukuran, suhu aktual, waktu alir setiap percobaan, dan nama operator. Integrasikan data rata-rata viskositas ini ke dalam Statistical Process Control (SPC) Anda. Sebagai contoh, sebuah pabrik perakitan elektronik berhasil menurunkan tingkat reject solder mask hingga 40% dalam tiga bulan setelah menerapkan rutinitas verifikasi harian menggunakan VZ-246 ini. Deteksi dini penyimpangan viskositas memungkinkan teknisi segera menambahkan thinner atau menyesuaikan parameter mesin coating sebelum terjadi kegagalan massal.
Berikut adalah panduan singkat rentang nozzle yang sesuai dengan karakter material Anda:
| Diameter Nozzle (mm) | Rentang Viskositas (cSt) | Rentang Waktu Alir (detik) | Tipikal Aplikasi di Industri PCB |
|---|---|---|---|
| 2 | 20 – 120 | 20 – 100 | Tinta maska solder encer, coating berbasis air |
| 4 | 70 – 370 | 20 – 100 | Conformal coating akrilik, polyurethane |
| 6 | 200 – 1200 | 20 – 100 | Coating silikon kental, maska peelable, epoxy viskos |
Tantangan Umum dan Solusi dalam Verifikasi Viskositas
Meskipun prosedur sudah disusun rapi, tantangan teknis di lapangan tetap bisa muncul. Salah satu musuh terbesar akurasi adalah fluktuasi suhu. Jika ruangan QC Anda tidak memiliki HVAC yang stabil, gunakan water bath portabel untuk mengondisikan sampel pada suhu 23°C sebelum diuji, dan pantau suhu ruang secara kontinu dengan termometer digital.
Tantangan lainnya adalah subjektivitas pembacaan waktu alir, terutama saat menentukan momen persis “first break“. Mata manusia seringkali terlambat merespons perubahan aliran dari kontinu menjadi tetesan. Solusinya adalah menggunakan stopwatch digital dengan sensor optik, atau menggunakan kamera ponsel beresolusi tinggi untuk merekam aliran dan memutar ulang dengan slow motion guna mendapatkan waktu yang presisi. Pembersihan cup yang tidak sempurna juga menjadi sumber variasi hasil yang signifikan. Terapkan prosedur pembersihan tiga langkah secara disiplin: bilas segera dengan pelarut yang sesuai, sikat lembut bagian orifice, lalu bilas kembali dengan pelarut bersih dan keringkan secara menyeluruh. NOVOTEST VZ-246 dengan material aluminium dan desain nozzle yang mudah diakses membuat proses pembersihan ini menjadi cepat dan mengurangi risiko kontaminasi silang antar batch pengujian.
Kesimpulan
Standar uji viskositas merupakan benteng pertahanan mutu dalam industri pelapisan PCB. Kepatuhan terhadap IPC-CC-830, yang diwujudkan melalui metode verifikasi ASTM D4212 dan ISO 2431, menuntut akurasi, presisi, dan prosedur yang tidak kenal kompromi. Melalui metode flow cup yang sederhana namun ketat, Anda dapat memperoleh data viskositas yang valid dan dapat dipertanggungjawabkan dengan cepat. Viscosity Flow Cup NOVOTEST VZ-246 telah terbukti memenuhi semua tuntutan teknis tersebut, menawarkan keandalan pengukuran yang konsisten dan kemudahan integrasi ke dalam sistem QC harian Anda. Menerapkan prosedur verifikasi yang tepat menggunakan instrumen yang andal bukan hanya tentang lulus audit; ini adalah strategi proaktif untuk menekan risiko kegagalan produk dan memperkuat reputasi bisnis Anda. Segera adopsi standar ini untuk memastikan setiap lembar PCB yang meninggalkan lini produksi Anda membawa perlindungan yang sempurna.
FAQ
Apakah semua jenis flow cup bisa digunakan untuk memenuhi standar IPC dan ASTM?
Tidak. Untuk memenuhi standar uji viskositas seperti ASTM D4212 dan ISO 2431, flow cup harus memiliki toleransi volume dan diameter orifice yang sangat presisi seperti yang ditetapkan standar. Penggunaan flow cup replika tanpa sertifikasi yang diameter dan kapasitasnya tidak terkalibrasi akan menghasilkan data yang tidak tertelusur dan berpotensi ditolak saat audit sertifikasi kualitas. Pastikan Anda menggunakan cup seperti NOVOTEST VZ-246 yang dilengkapi sertifikat kalibrasi.
Berapa sering Viscosity Flow Cup harus dikalibrasi?
Frekuensi kalibrasi idealnya mengacu pada rekomendasi pabrikan atau interval yang ditetapkan dalam manual mutu internal perusahaan Anda. Umumnya, laboratorium QC menerapkan interval kalibrasi tahunan untuk flow cup. Namun, jika cup digunakan secara intensif untuk material abrasif atau sering dibersihkan dengan sikat kawat, orifice dapat mengalami keausan dini. Jika data mulai menunjukkan variasi yang tidak wajar, segera lakukan kalibrasi ulang di fasilitas yang terakreditasi.
Bagaimana cara mengonversi waktu alir (detik) menjadi viskositas dalam centistokes?
Anda tidak dapat mengonversinya dengan rumus matematika sederhana yang berlaku universal. Konversi waktu alir (detik) ke viskositas kinematik (cSt) dilakukan menggunakan tabel atau formula konversi spesifik yang disediakan oleh manufaktur cup untuk setiap diameter nozzle yang berbeda. Misalnya, waktu alir 40 detik pada nozzle 4 mm akan sesuai dengan nilai viskositas tertentu yang tercantum dalam tabel manual VZ-246. Pastikan Anda menggunakan tabel konversi yang benar untuk merek dan model cup Anda.
Apa yang harus dilakukan jika hasil pengukuran tidak konsisten meskipun sudah mengikuti prosedur?
Jika variasi antar pengukuran ulang melebihi batas yang diizinkan (biasanya 3-5%), periksa tiga hal secara sistematis: (1) Stabilitas suhu sampel, pastikan tidak ada gradien suhu; (2) Adanya gelembung udara mikro yang mengganggu aliran, coba diamkan sampel lebih lama; dan (3) Kebersihan orifice, karena sisa material kering dapat mengubah karakteristik aliran. Jika ketiga faktor ini sudah teratasi dan hasil tetap tidak konsisten, saatnya mengirim flow cup Anda untuk dikalibrasi ulang guna memverifikasi kondisi fisik orifice.
Rekomendasi Coating Testing
References
- ASTM International. (2016). ASTM D4212-16, Standard Test Method for Viscosity by Dip-Type Viscosity Cups. West Conshohocken, PA: ASTM International.
- International Organization for Standardization. (2019). ISO 2431:2019, Paints and varnishes — Determination of flow time by use of flow cups. Geneva: ISO.
- IPC—Association Connecting Electronics Industries. (2002). IPC-CC-830B, Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies. Bannockburn, IL: IPC.
- CV Java Multi Mandiri. (2024). Viscosity Flow Cup NOVOTEST VZ-246: Alat Ukur Viskositas Cat & Coating. Jakarta, Indonesia.
- ASTM International. (2023). ASTM D2196-23, Standard Test Methods for Rheological Properties of Non-Newtonian Materials by Rotational Viscometer. West Conshohocken, PA: ASTM International.
