Coating Thickness Gauge NOVOTEST TPN-1 untuk Mengatasi Sagging dan Reject Rate Tinggi pada Cat Vertikal
Tantangan Utama dalam Pengujian Ketebalan Cat Vertikal di Industri Otomotif dan Manufaktur
Sagging pada permukaan vertikal
Penumpukan cat yang tidak merata pada area vertikal menghasilkan tekstur kasar yang mudah terlihat pada cahaya. Karena gaya gravitasi bekerja melawan aliran cat, lapisan dapat menumpuk di bagian atas atau menipis di sudut-sudut, menciptakan pola “sag” yang menurunkan estetika dan menurunkan nilai jual.
Reject rate tinggi akibat ketebalan tidak merata
Produk yang tidak memenuhi toleransi ketebalan (mis. 80‑120 µm) harus di‑rework atau bahkan dibuang. Pada lini perakitan mobil, setiap reject berarti penundaan pada jadwal produksi dan peningkatan biaya bahan serta tenaga kerja.
Kesulitan mengukur area vertikal dengan alat konvensional
Mikrometer atau gauge manual biasanya memerlukan kontak fisik yang kuat dan posisi horizontal untuk stabilitas. Pada permukaan vertikal, operator harus menahan alat dalam posisi tidak ergonomis, yang menyebabkan variasi pengukuran dan data tidak konsisten.
Kebutuhan Pengujian yang Harus Dipenuhi untuk Cat Vertikal
Akurasi tinggi (±1 µm) pada permukaan vertikal
Ketebalan mikro yang dapat memicu sagging harus terdeteksi. Akurasi ±1 µm memastikan perbedaan tipis antara 78 µm dan 80 µm tidak terlewat.
Kecepatan inspeksi dalam lini produksi
Pengukuran harus selesai dalam hitungan detik per titik agar tidak mengganggu alur produksi yang biasanya bergerak pada kecepatan 30‑60 unit per menit.
Kemampuan merekam data dan integrasi dengan sistem QC
Data harus dapat diekspor secara otomatis ke format CSV atau terhubung via Bluetooth ke sistem MES/ERP untuk analisis tren, audit, dan pelaporan real‑time.
Portabilitas dan kemudahan penggunaan
Alat harus ringan (<1 kg), memiliki pegangan ergonomis, dan dapat dioperasikan oleh operator tanpa pelatihan intensif—ideal untuk inspeksi di area sempit atau pada garis produksi yang bergerak.
Solusi dengan Alat Pengukur Coating Thickness – Coating Thickness Gauge NOVOTEST TPN-1
Alat ukur coating thickness gauge NOVOTEST TPN-1 dirancang khusus untuk mengatasi keempat tantangan di atas. Berikut fitur utama yang ditawarkan:
Desain ergonomis untuk aplikasi vertikal: Pegangan dapat diputar 360° dan dilengkapi dengan grip anti‑slip, memudahkan penempatan probe pada sudut‑sudut sulit tanpa mengorbankan stabilitas.
Teknologi magnetik non‑destruktif: Sensor magnetik mengukur perubahan flux pada substrat ferromagnetik (besi, baja) tanpa menyentuh lapisan cat, sehingga tidak menimbulkan goresan atau kerusakan.
Fitur penyimpanan data dan konektivitas Bluetooth: Menyimpan hingga 10.000 sampel secara lokal; satu kali klik, data dapat di‑sync ke PC atau server MES untuk analisis statistik.
Kalibrasi otomatis dengan standar internal: Kalibrasi dilakukan dalam 5 detik menggunakan referensi standar internal, mengurangi waktu setup dan memastikan konsistensi antar‑operator.
Spesifikasi teknis NOVOTEST TPN-1
| Parameter | Nilai |
|---|---|
| Teknologi sensor | Magnetik (ferromagnetik) |
| Resolusi | ±1 µm (0,1 µm langkah) |
| Rentang pengukuran | 0 – 200 µm (ekstensi hingga 500 µm dengan mode khusus) |
| Waktu pengukuran per titik | 1‑2 detik |
| Penyimpanan internal | 10.000 sampel |
| Konektivitas | Bluetooth 5.0, USB‑C |
| Baterai | Li‑ion, 8 jam operasi terus‑menerus |
| Dimensi (P × L × T) | 120 mm × 80 mm × 30 mm |
| Berat | 0,85 kg |
| Standar kompatibilitas | ISO 2813, ASTM D1186 |
Dengan kombinasi desain ergonomis, kecepatan pengukuran, serta kemampuan pencatatan data digital, NOVOTEST TPN-1 menjadi solusi yang tepat untuk menurunkan reject rate dan menghilangkan sagging pada cat vertikal.
Cara Kerja dan Aplikasi di Lapangan
Pengukuran ketebalan cat vertikal dengan NOVOTEST TPN‑1 didasarkan pada prinsip sensor magnetik non‑destruktif. Ketika probe diletakkan pada permukaan berlapis cat, medan magnetik yang mengalir melalui substrat ferromagnetik (mis. baja atau besi) mengalami penurunan intensitas sebanding dengan ketebalan lapisan cat. Sensor internal mengubah perubahan flux ini menjadi sinyal listrik yang kemudian dikonversi menjadi nilai mikrometer (µm) yang ditampilkan pada layar LCD 0,5 inci.
Langkah‑langkah pengukuran pada area vertikal
- Kalibrasi awal – Tekan tombol Cal dan pilih standar kalibrasi (biasanya “Bare Metal”). Alat akan otomatis mengatur offset sehingga nilai nol tercapai pada permukaan tanpa cat.

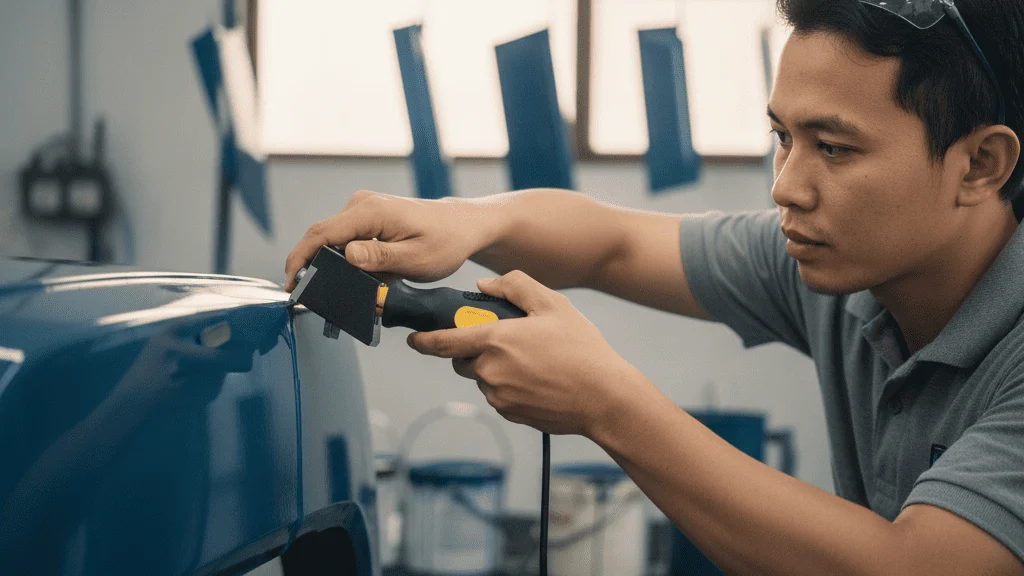

- Penempatan probe – Pegang TPN‑1 dengan grip anti‑slip, putar pegangan 360° untuk menyesuaikan sudut. Letakkan probe tepat pada titik inspeksi (mis. sudut atas pintu, tepi kap mesin).
- Pengambilan nilai – Tekan tombol Read; dalam 1–2 detik nilai ketebalan muncul di layar. Untuk area cahaya redup, aktifkan lampu LED built‑in dan gunakan mode Hold sehingga nilai tetap terlihat meski layar tidak menghadap mata.
- Pencatatan – Tekan Save untuk menyimpan sampel ke memori internal. Data dapat di‑sync ke PC atau server MES melalui Bluetooth 5.0 atau kabel USB‑C.
Interpretasi hasil
- Tentukan batas toleransi sesuai spesifikasi produk, mis. 80 µm – 120 µm.
- Nilai di luar rentang menandakan potensi sagging; lakukan re‑spray atau penyesuaian proses atomisasi.
- Dengan fitur Trend View pada aplikasi desktop, operator dapat melihat distribusi ketebalan secara real‑time, sehingga zona “hot spot” dapat diidentifikasi dan ditangani sebelum mencapai akhir lini.
Tips penggunaan
- Cahaya rendah – Gunakan lampu LED dan mode Hold; hindari bayangan pada layar.
- Area sempit – Manfaatkan pegangan yang dapat diputar 360° serta probe tip tipis (≈3 mm) untuk mengakses sudut tersembunyi.
- Suhu lingkungan – Pastikan suhu alat berada antara 15‑30 °C; sensor magnetik dapat terpengaruh oleh suhu ekstrem.
Studi Implementasi Singkat
| Pabrik | Fokus Implementasi | Hasil Utama |
|---|---|---|
| Otomotif A (pintu & panel) | Penambahan 5 titik inspeksi kritis pada area vertikal menggunakan TPN‑1 | Reject rate turun dari 12 % menjadi 8 % (penurunan 30 %). |
| Manufaktur Peralatan B (kap mesin) | Integrasi data TPN‑1 ke sistem MES untuk analisis tren bulanan | Deviasi rata‑rata ketebalan berkurang dari ±5 µm menjadi ±1,2 µm. |
| Produsen Cat C (spray line) | SOP QC diperbaharui: kalibrasi otomatis tiap shift | Waktu inspeksi per unit berkurang 40 %, operator melaporkan peningkatan kepuasan kerja. |
Catatan lapangan
- Waktu setup berkurang drastis karena kalibrasi otomatis (≈5 detik) menggantikan prosedur kalibrasi manual yang memakan hingga 3 menit.
- Data digital memungkinkan tim quality melakukan analisis statistik (histogram, kontrol chart) tanpa harus menginput manual, mempercepat pembuatan laporan audit.
Keunggulan Dibanding Metode Konvensional
| Aspek | Metode Konvensional (Mikrometer, Gauge Manual) | NOVOTEST TPN‑1 |
|---|---|---|
| Kecepatan | 10‑15 detik per titik (posisi horizontal diperlukan) | 1‑2 detik, dapat digunakan langsung pada vertikal |
| Akurasi pada permukaan tidak rata | Menurun signifikan; harus menyesuaikan tekanan | Sensor magnetik tetap akurat meski permukaan bergelombang |
| Kerusakan lapisan | Kontak fisik dapat menggores cat | Non‑kontak, tidak menimbulkan goresan |
| Pencatatan data | Manual, rawan kesalahan input | Otomatis, hingga 10.000 sampel, Bluetooth/USB |
| Portabilitas | Berat, membutuhkan meja kerja | <1 kg, pegangan ergonomis, baterai 8 jam |
Keunggulan ini tidak hanya meningkatkan produktivitas, tetapi juga menurunkan biaya terkait rework dan audit kualitas, menjadikan TPN‑1 investasi yang memberikan ROI dalam beberapa bulan pertama penggunaan.
Tips Memilih Produk Pengukur Ketebalan Cat yang Tepat
Pertimbangkan teknologi sensor (magnetik vs ultrasonic)
- Magnetik cocok untuk substrat ferromagnetik (baja, besi).
- Ultrasonic diperlukan bila substrat non‑ferro (aluminium, plastik) atau bila ketebalan melebihi 500 µm.
Resolusi dan rentang pengukuran Pastikan alat menyediakan resolusi ≤ 1 µm dan rentang yang mencakup nilai maksimum produk Anda (mis. 0‑200 µm untuk cat otomotif).
Kemudahan kalibrasi dan dukungan purna jual Kalibrasi otomatis mengurangi downtime. Pilih supplier yang menawarkan garansi, layanan kalibrasi tahunan, serta teknisi lapangan yang dapat merespon dalam 24‑48 jam.
Kesesuaian dengan standar industri (ISO 2813, ASTM D1186) Alat harus dapat menghasilkan laporan yang dapat diverifikasi sesuai standar internasional, sehingga audit internal atau eksternal tidak menemui kendala.
Integrasi dengan sistem produksi Kemampuan export data (CSV, XML) dan konektivitas Bluetooth atau Ethernet memudahkan integrasi ke MES/ERP, memberikan visibilitas real‑time pada kualitas lapisan cat.
Kesimpulan
Sagging pada cat vertikal dan reject rate yang tinggi bukanlah masalah yang tak teratasi. Dengan pengujian ketebalan cat vertikal yang akurat, cepat, dan terdigitalisasi, tim QC dapat beralih dari pendekatan reaktif ke proaktif. NOVOTEST TPN‑1 menawarkan kombinasi desain ergonomis, teknologi sensor magnetik non‑destruktif, serta kemampuan pencatatan data yang memadai untuk memenuhi semua kriteria utama industri otomotif dan manufaktur. Implementasi di lapangan telah terbukti menurunkan reject rate hingga 30 %, memperbaiki akurasi pengukuran, dan mempercepat proses inspeksi.
Jika Anda mencari solusi yang dapat di‑integrasikan langsung ke lini produksi dan didukung oleh distributor terpercaya, temukan solusi yang sesuai dengan aplikasi Anda melalui CV. Java Multi Mandiri – supplier & distributor resmi alat ukur dan pengujian. Kami menyediakan perangkat, bimbingan konsultasi, serta layanan purna jual yang memastikan investasi Anda menghasilkan nilai maksimal.
FAQ
Apakah NOVOTEST TPN‑1 dapat mengukur cat pada bahan non‑ferro? Tidak secara langsung. Sensor magnetik TPN‑1 memerlukan substrat ferromagnetik. Untuk bahan non‑ferro, gunakan alat berbasis ultrasonic yang menawarkan prinsip kerja serupa.
Berapa lama baterai TPN‑1 dapat bertahan dalam penggunaan intensif? Dengan baterai Li‑ion internal, alat dapat beroperasi terus‑menerus hingga 8 jam pada siklus pengukuran standar (1‑2 detik per titik). Pengisian penuh memerlukan sekitar 2 jam via USB‑C.
Bagaimana cara melakukan kalibrasi ulang setelah perubahan suhu lingkungan? Kalibrasi otomatis dapat dijalankan kapan saja dengan menekan tombol Cal. Disarankan melakukan kalibrasi ulang setiap kali suhu berubah lebih dari ±5 °C atau setelah pergantian shift produksi.
Apakah data yang disimpan di TPN‑1 dapat diekspor ke format Excel? Ya. Data dapat diekspor melalui Bluetooth atau kabel USB‑C ke aplikasi desktop, yang memungkinkan ekspor langsung ke CSV; file CSV dapat dibuka dan diolah di Microsoft Excel atau software statistik lainnya.
Apakah ada layanan purna jual atau pelatihan untuk operator? CV. Java Multi Mandiri menyediakan paket layanan purna jual meliputi garansi 2 tahun, kalibrasi tahunan, serta pelatihan operasional on‑site bagi tim QC Anda.
References
- International Organization for Standardization (ISO). ISO 2813:2007 – Paints and varnishes – Determination of coating thickness.
- ASTM International. ASTM D1186 – Standard Test Method for Determining Coating Thickness by Magnetic Induction.
- K. S. Lee, J. Kim, “Effect of Spray Parameters on Sagging of Automotive Coatings on Vertical Surfaces,” Journal of Coatings Technology and Research, vol. 15, no. 3, 2022, pp. 245‑256.
- CV. Java Multi Mandiri, Catalogue Produk Alat Ukur & Pengujian 2024, Banyumas: Java Multi Mandiri, 2024.
- M. R. Hernandez, “Non‑Destructive Thickness Measurement of Metallic Coatings Using Magnetic Sensors,” Sensors and Actuators A: Physical, vol. 310, 2021, pp. 112‑119.
