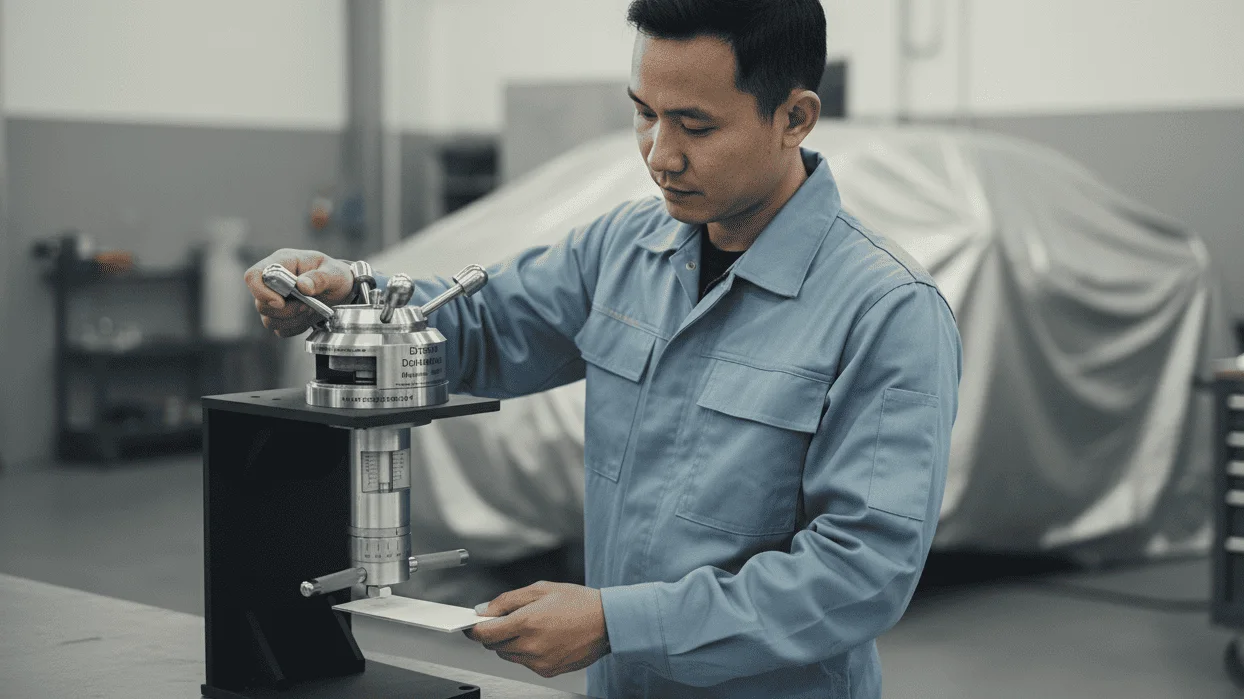

Erichsen Cupping Tester NOVOTEST ShE-1 untuk Mendeteksi Inkonsistensi Cat Pada Body Mobil
Inkosistensi cat pada body mobil bukan sekadar masalah estetika, tetapi juga indikasi kegagalan pada proses coating yang dapat berdampak pada daya tahan dan kualitas produk secara keseluruhan. Dalam industri otomotif, cacat seperti retak mikro, delaminasi, atau deformasi lapisan sering kali baru terdeteksi setelah produk melewati tahap akhir produksi. Oleh karena itu, diperlukan metode pengujian yang mampu mensimulasikan tekanan mekanis pada lapisan cat untuk memastikan fleksibilitas dan daya lekatnya tetap optimal.
Artikel ini akan membahas bagaimana pengujian menggunakan Erichsen Cupping Tester NOVOTEST ShE-1 dapat digunakan untuk mendeteksi inkonsistensi cat secara lebih akurat. Mulai dari persiapan uji, prosedur pengujian, hingga interpretasi hasil, pembahasan akan difokuskan pada penerapan alat dalam konteks industri otomotif agar proses kontrol kualitas coating dapat dilakukan secara lebih terukur dan andal.
- Mengapa Inkonsistensi Cat pada Body Mobil Menjadi Masalah Kritis?
- Persiapan dan Alat yang Dibutuhkan untuk Uji yang Tepat
- Prosedur Pengujian Erichsen Cupping Test dengan NOVOTEST ShE-1
- Tabel Perbandingan Spesifikasi Teknis NOVOTEST ShE-1
- Interpretasi Hasil dan Kaitannya dengan Formula Coating
- Tips dan Best Practices untuk Hasil Uji yang Andal
- Kesalahan Umum yang Harus Dihindari
- FAQ
- Kesimpulan
- References
Mengapa Inkonsistensi Cat pada Body Mobil Menjadi Masalah Kritis?
Anda berdiri di ujung lini produksi, memandangi bodi mobil yang baru saja keluar dari ruang pengecatan. Sekilas, semuanya tampak sempurna. Kilau cat merata, warna sesuai spesifikasi. Namun, insinyur berpengalaman tahu bahwa apa yang tampak di permukaan bisa menipu. Ketika formula cat tidak tercampur secara optimal di tahap persiapan, Anda sebenarnya sedang menanam bom waktu. Masalah sesungguhnya muncul bukan hari ini, melainkan beberapa bulan atau tahun kemudian saat mobil itu beroperasi di jalanan, terpapar cuaca ekstrem, atau terkena benturan kerikil kecil. Cat mulai menunjukkan retak rambut halus yang menjalar, mengelupas di area tekukan tajam, atau kehilangan daya lekat dari substrat logamnya.
Fenomena ini adalah mimpi buruk bagi setiap manajer kualitas. Akar masalahnya seringkali bukan pada proses aplikasi pengecatan itu sendiri, melainkan pada dapur pencampuran. Ketika hardener, thinner, pigmen, dan aditif tidak dihomogenkan dengan rasio dan durasi yang tepat, jaringan polimer dalam coating gagal terbentuk secara sempurna. Akibatnya, film coating kehilangan dua properti vital: elastisitas dan adhesi. Dampak bisnisnya langsung terasa; tingkat cacat per sejuta kesempatan atau DPMO (Defects Per Million Opportunities) melonjak tinggi. Tim Anda harus melakukan rework yang memakan waktu dan biaya, belum lagi risiko klaim garansi yang menggerogoti profitabilitas.
Di sinilah Anda memerlukan sebuah metode deteksi dini yang tidak bisa ditipu oleh kilau visual. Erichsen Cupping Tester NOVOTEST ShE-1 hadir sebagai solusi pengujian destruktif dalam skala laboratorium yang mampu mensimulasikan deformasi pada panel bodi mobil. Alat ini bukan sekadar penilai ketebalan, melainkan penerjemah kualitas elastisitas dan adhesi coating secara kuantitatif, berbasis pada standar internasional ISO 1520. Dengan data numerik yang dihasilkan, Anda dapat langsung mengidentifikasi apakah formulasi cat pada suatu batch produksi bermasalah, sebelum bodi mobil tersebut lanjut ke proses assembly dan menciptakan beban rework yang membengkak.
Persiapan dan Alat yang Dibutuhkan untuk Uji yang Tepat
Sebelum Anda memulai pengujian menggunakan Erichsen Cupping Tester NOVOTEST ShE-1, mempersiapkan semua komponen dengan cermat adalah kunci untuk memperoleh data Indeks Erichsen yang sahih dan dapat diulang. Pertama, pastikan perangkat utama NOVOTEST ShE-1 berada pada permukaan meja kerja yang stabil dan bebas getaran. Komponen kritis alat ini meliputi punch ujung bulat berdiameter 20 mm dan matrix penjepit berdiameter internal 27 mm, yang keduanya harus diperiksa kebersihannya dari debu atau residu coating dari pengujian sebelumnya.
Selanjutnya, siapkan spesimen uji Anda. Potongan panel bodi mobil yang akan diuji harus memiliki substrat logam yang mampu mengalami deformasi, seperti baja lembaran atau aluminium, dengan ketebalan yang mengacu pada persyaratan ISO 1520. Area permukaan coating yang akan Anda uji harus bersih dan bebas dari goresan. Selain itu, atur kondisi lingkungan laboratorium Anda; suhu dan kelembaban yang terkontrol turut memengaruhi perilaku material coating selama proses deformasi. Tidak ada parameter yang boleh diabaikan karena hasil uji ini akan menjadi dasar keputusan Anda untuk menerima atau menolak seluruh batch produksi.
Prosedur Pengujian Erichsen Cupping Test dengan NOVOTEST ShE-1
Prosedur operasional standar pada NOVOTEST ShE-1 memungkinkan Anda membandingkan performa coating antar batch komponen secara objektif. Untuk mengoperasikannya, ikuti langkah-langkah sistematis berikut dengan teliti:
- Penjepitan Spesimen: Ambil panel spesimen cat yang telah Anda siapkan. Buka mekanisme penjepit matrix 27 mm pada NOVOTEST ShE-1, lalu letakkan spesimen datar di atasnya dengan sisi coating menghadap ke arah punch. Pastikan area yang akan dideformasi tepat berada di tengah lubang matrix. Kencangkan penjepit secara merata untuk mencegah spesimen bergeser atau tertekuk tidak wajar selama pengujian. Penjepitan yang kurang kuat dapat menghasilkan pembacaan IE yang tidak akurat.
- Pelaksanaan Deformasi (Cupping): Mulailah mekanisme penekanan punch secara perlahan dan terkendali. Punch semi-spherical berdiameter 20 mm itu akan bergerak maju, mendorong permukaan belakang substrat logam hingga membentuk cekungan mangkuk. Gerakan ini mensimulasikan deformasi akibat tekanan mekanis yang terfokus. Saat punch terus menekan, amati permukaan coating secara terus-menerus dari sisi depan menggunakan kaca pembesar atau iluminator terang yang menjadi fitur alat ini. Fokus Anda adalah mendeteksi kemunculan pertama kali dari retakan halus (cracking) atau pelepasan ikatan (delamination) antara coating dengan substrat logam. Jangan terpaku pada retakan besar; retakan mikro pertama itulah titik kritis pengukuran Anda.
- Pencatatan Nilai Indeks Erichsen (IE): Segera setelah Anda melihat tanda kegagalan pertama pada coating, hentikan proses penekanan. Baca dan catat kedalaman penetrasi punch dalam satuan milimeter yang tertera pada skala pengukur digital NOVOTEST ShE-1. Alat ini memiliki akurasi 0.1 mm, memungkinkan Anda mendapatkan data yang sangat presisi. Angka inilah yang disebut sebagai nilai Indeks Erichsen. Semakin tinggi nilainya, semakin baik kombinasi elastisitas dan adhesi coating Anda. Lakukan pengujian pada beberapa titik di panel yang sama atau pada beberapa panel dari batch yang identik untuk mendapatkan representasi statistik yang andal.
Tabel Perbandingan Spesifikasi Teknis NOVOTEST ShE-1
Fitur dan spesifikasi alat memegang peranan vital dalam menentukan keandalan data pengujian. Berikut adalah tabel spesifikasi kunci untuk memberikan Anda gambaran menyeluruh tentang kapabilitas Erichsen Cupping Tester NOVOTEST ShE-1:
| Spesifikasi | Detail |
|---|---|
| Model | NOVOTEST ShE-1 |
| Standar Metode | ISO 1520 |
| Diameter Punch | 20 mm (ujung bulat) |
| Diameter Matrix Penjepit | 27 mm (internal) |
| Rentang Pengukuran | 0 – 15 mm |
| Akurasi Pengukuran | 0.1 mm |
| Parameter yang Dievaluasi | Elastisitas, Adhesi, Kekuatan Coating |
| Aplikasi Ideal | Industri Otomotif, Powder Coating, Laboratorium Material, QC Incoming |
Interpretasi Hasil dan Kaitannya dengan Formula Coating
Menerjemahkan angka Indeks Erichsen menjadi keputusan teknis adalah inti dari pekerjaan Anda. Hasil pengujian bukan hanya sekadar angka di atas kertas, melainkan sidik jari langsung dari kualitas proses pencampuran cat. Ketika Anda mendapatkan nilai IE yang tinggi, misalnya di atas 8 mm atau 9 mm, ini menandakan bahwa film coating mampu mengikuti deformasi besar substrat logam tanpa retak atau lepas. Kondisi ini adalah bukti sempurna bahwa formula cat telah tercampur ideal, resin, hardener, dan plasticizer telah bersatu membangun matriks polimer yang tangguh dan lentur.
Apa yang terjadi jika nilai IE yang Anda ukur rendah drastis, misalnya coating sudah menunjukkan retakan hanya pada kedalaman penekanan 2 mm atau 3 mm? Ini adalah sinyal alarm keras yang tidak boleh Anda abaikan. Penyebab paling umum dari fenomena ini dalam konteks produksi body mobil adalah inkonsistensi pencampuran. Beberapa skenario akar masalah yang bisa Anda telusuri antara lain: rasio hardener terhadap resin yang tidak tepat menyebabkan cross-linking rantai polimer tidak sempurna sehingga film menjadi getas. Atau, durasi pengadukan yang terlalu singkat meninggalkan kantong-kantong material yang tidak terhomogenkan, menciptakan titik lemah (weak spot) lokal yang menjadi pusat inisiasi retak saat menerima tegangan mekanis.
Contoh nyata dari kasus ini adalah ketika operator mixing lupa menambahkan aditif plasticizer ke dalam campuran. Secara visual, cat hasil aplikasi mungkin terlihat identik. Namun, saat Anda menguji panel dari batch tersebut dengan NOVOTEST ShE-1, nilai IE bisa anjlok hingga 50% dibandingkan spesifikasi standar komponen. Tanpa alat ini, masalah kegagalan dini di lapangan baru akan terdeteksi setelah keluhan pelanggan masuk. Dengan data IE yang rendah, Anda dapat segera mengisolasi batch yang dicurigai, menghentikan pengiriman, dan memulai investigasi mundur ke proses pencampuran. Pendekatan berbasis data seperti ini mencegah ribuan unit bagian produksi harus menjalani rework hanya karena satu kesalahan formulasi.
Tips dan Best Practices untuk Hasil Uji yang Andal
Untuk mengintegrasikan NOVOTEST ShE-1 ke dalam sistem kualitas lini QC Anda dengan presisi tinggi, perhatikan praktik-praktik terbaik berikut. Pertama, buatlah Statistical Process Control (SPC) chart untuk data IE Anda. Plot nilai IE dari setiap batch secara berurutan untuk melihat tren penurunan elastisitas dari waktu ke waktu, yang bisa jadi mengindikasikan penyimpangan gradual pada alat mixing atau perubahan kecil pada material dari pemasok. Kedua, jangan hanya mengandalkan satu titik uji. Lakukan pengujian pada minimal tiga titik di satu panel dan tiga panel berbeda per batch. Data yang banyak memungkinkan Anda menghitung standar deviasi, yang merepresentasikan homogenitas kualitas coating secara keseluruhan di batch tersebut. Variasi IE yang tinggi antar titik uji bisa mengindikasikan masalah pada proses aplikasi, seperti ketidakrataan ketebalan, bukan hanya masalah pencampuran.
Selanjutnya, pastikan setiap operator yang menggunakan alat ini memiliki pemahaman visual yang terlatih tentang definisi “kegagalan pertama”. Standardisasi interpretasi visual antar operator sangat krusial untuk reprodusibilitas. Lakukan sesi kalibrasi mata secara berkala dengan membandingkan hasil penilaian beberapa operator pada sampel yang identik. Terakhir, masukkan data IE sebagai syarat wajib dalam sistem dokumentasi mutu Anda. Ketika nilai IE memenuhi syarat, lanjutkan produksi. Jika tidak, tahan dan isolasi. Keputusan yang tegas berdasarkan angka ini adalah fondasi dari pencegahan rework yang efektif.
Kesalahan Umum yang Harus Dihindari
Dalam rutinitas laboratorium yang padat, beberapa jebakan operasional dapat dengan mudah menyusup dan menghasilkan data Indeks Erichsen yang menyesatkan. Berhati-hatilah terhadap kesalahan-kesalahan berikut:
- Mengabaikan Pemeriksaan Alat: Sebelum memulai serangkaian pengujian, Anda harus memeriksa kondisi punch. Ujung punch yang baret atau aus, meskipun sedikit, akan mengubah geometri kontak dan menghasilkan konsentrasi tegangan yang tidak standar, memicu retakan coating lebih cepat dari yang seharusnya. Selalu verifikasi kebersihan dan kehalusan permukaan punch dan matrix sebelum digunakan.
- Kecepatan Penekanan yang Tidak Konsisten: Salah satu keunggulan NOVOTEST ShE-1 dengan desain mekanisnya yang andal adalah kontrol atas kecepatan deformasi. Rentang kecepatan ini penting karena sifat viskoelastis material coating sangat sensitif terhadap laju regangan. Menekan punch terlalu cepat dapat menyebabkan kegagalan dini, sementara terlalu lambat bisa memberikan waktu bagi coating untuk berelaksasi, menghasilkan nilai IE yang tampak lebih tinggi. Patuhi satu kecepatan standar yang telah Anda tetapkan sebagai prosedur internal.
- Kesalahan Membaca Titik Kegagalan: Ini adalah jebakan paling umum bagi operator baru maupun berpengalaman. Membedakan antara retakan sejati pada film coating dengan pola retakan pada lapisan primer atau bahkan goresan kecil di substrat logam membutuhkan ketelitian visual. Terkadang, kotoran atau partikel kecil yang terperangkap di bawah coating dapat menjadi pemula retakan yang tidak merepresentasikan kualitas coating secara keseluruhan. Abaikan anomali yang jelas-jelas berasal dari kontaminasi partikulat dan fokuslah pada retakan yang menjalar murni dari kegagalan material film coating itu sendiri. Gunakan selalu pencahayaan yang cukup dan kaca pembesar untuk memvalidasi pengamatan Anda.
Kesimpulan
Inkonsistensi cat pada body mobil akibat pencampuran formula yang tidak optimal adalah ancaman tersembunyi yang dapat meledak menjadi masalah kualitas besar-besaran di masa depan. Mengandalkan pengamatan visual semata adalah strategi yang sangat berisiko di tengah tuntutan durabilitas dan standar global yang semakin ketat. Erichsen Cupping Tester NOVOTEST ShE-1 bukan hanya sekadar alat ukur; alat ini adalah investasi dalam pencegahan dini dan pengambilan keputusan berbasis data. Dengan kemampuannya mengevaluasi elastisitas, adhesi, dan kekuatan coating secara simultan melalui satu prosedur sederhana yang terstandarisasi ISO 1520, Anda mendapatkan “mata kedua” yang mampu mendeteksi kegagalan bahkan sebelum produk selesai dirakit.
Menerapkan metode uji ini sebagai bagian dari sistem quality control Anda berarti memutus rantai rework dan menekan laju DPMO. Data IE yang rendah adalah sinyal langsung untuk segera mengisolasi batch dan melakukan investigasi balik pada proses produksi dan pencampuran cat. Pendekatan proaktif inilah yang membangun stabilitas kualitas dari batch ke batch. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya di Indonesia, memahami betul tantangan yang Anda hadapi dalam menjaga integritas kualitas produk. Kami menyediakan NOVOTEST ShE-1 sebagai bagian dari komitmen kami untuk mendukung proses pengujian dan peningkatan kualitas di industri manufaktur Anda. Lihat spesifikasi lengkap alat ini dan konsultasikan kebutuhan spesifik laboratorium Anda dengan tim teknis kami. Bersama, kita bangun fondasi kualitas yang tidak mudah retak.
FAQ
Apa itu Erichsen Cupping Test dan mengapa penting untuk industri otomotif?
Erichsen Cupping Test adalah metode pengujian destruktif standar yang mengukur kemampuan suatu lapisan coating untuk menahan deformasi dan retakan. Sesuai standar ISO 1520, pengujian ini sangat vital dalam industri otomotif untuk mensimulasikan bagaimana lapisan cat pada panel bodi mobil bereaksi terhadap tekanan mekanis, benturan kecil, atau tekukan. Hasil pengujian, yang dikenal sebagai Indeks Erichsen, membantu Anda memprediksi durabilitas dan performa coating dalam kondisi operasional nyata, memastikan bodi mobil tidak mudah mengalami pengelupasan atau retak sebelum waktunya.
Berapa nilai Indeks Erichsen yang dianggap baik untuk coating bodi mobil?
Nilai Indeks Erichsen (IE) yang dianggap “baik” sangat bergantung pada spesifikasi sistem coating yang Anda gunakan, termasuk jenis resin, ketebalan, dan substrat logamnya. Secara umum, untuk sistem coating otomotif modern pada baja lembaran, nilai IE di atas 5 mm sering menjadi standar minimum yang diterima. Namun, untuk coating dengan performa tinggi dan elastisitas superior, nilai IE seringkali ditargetkan di atas 8 mm atau 9 mm. Anda harus selalu merujuk pada spesifikasi teknis dari pemasok material coating Anda dan menetapkan batas penerimaan internal berdasarkan data historis pengujian dari batch yang terbukti berkinerja baik di lapangan.
Apakah NOVOTEST ShE-1 hanya bisa digunakan untuk logam dasar baja?
Tidak. Erichsen Cupping Tester NOVOTEST ShE-1 dirancang untuk menguji coating pada berbagai jenis substrat logam yang dapat dideformasi secara plastis. Meskipun baja lembaran adalah material yang paling umum diuji di industri otomotif, Anda juga dapat menggunakan alat ini untuk menguji coating pada substrat aluminium, tembaga, atau kuningan. Syarat utamanya adalah substrat memiliki daktilitas yang cukup untuk ditekan membentuk cekungan sesuai prinsip kerja alat tanpa mengalami patah getas pada sisi logamnya terlebih dahulu sebelum coating menunjukkan kegagalan.
Bagaimana cara mengkalibrasi Erichsen Cupping Tester NOVOTEST ShE-1?
Kalibrasi akurasi pengukuran kedalaman adalah kunci keandalan data Anda. Anda dapat mengkalibrasi NOVOTEST ShE-1 dengan menggunakan blok ukur (gauge block) standar atau kaliper digital dengan ketelitian minimal 0.01 mm. Prosedur utamanya adalah memverifikasi bahwa pergerakan punch dan pembacaan pada skala digital menunjukkan jarak yang tepat sesuai dengan standar referensi. CV. Java Multi Mandiri, sebagai distributor resmi, menyediakan dukungan teknis berupa panduan kalibrasi rinci, dan setiap unit baru yang dikirimkan telah dilengkapi dengan sertifikat kalibrasi pabrik. Untuk mempertahankan akurasi, sebaiknya Anda mengirimkan alat ke laboratorium kalibrasi terakreditasi secara berkala, dan tim spesialis kami dapat merekomendasikan penyedia jasa yang kompeten.
Rekomendasi Coating Testing
References
- International Organization for Standardization. (2020). ISO 1520: Paints and varnishes — Cupping test. ISO.
- NOVOTEST. (n.d.). Erichsen Cupping Tester ShE-1 Product Specification. NOVOTEST Official Manual.
- Mills, N. J. (2005). Plastics: Microstructure and Engineering Applications. Butterworth-Heinemann. (Referensi umum tentang perilaku deformasi material polimer coating).
- Schweitzer, P. A. (2006). Paint and Coatings: Applications and Corrosion Resistance. CRC Press.
- Wicks, Z. W., Jones, F. N., Pappas, S. P., & Wicks, D. A. (2007). Organic Coatings: Science and Technology. John Wiley & Sons.
