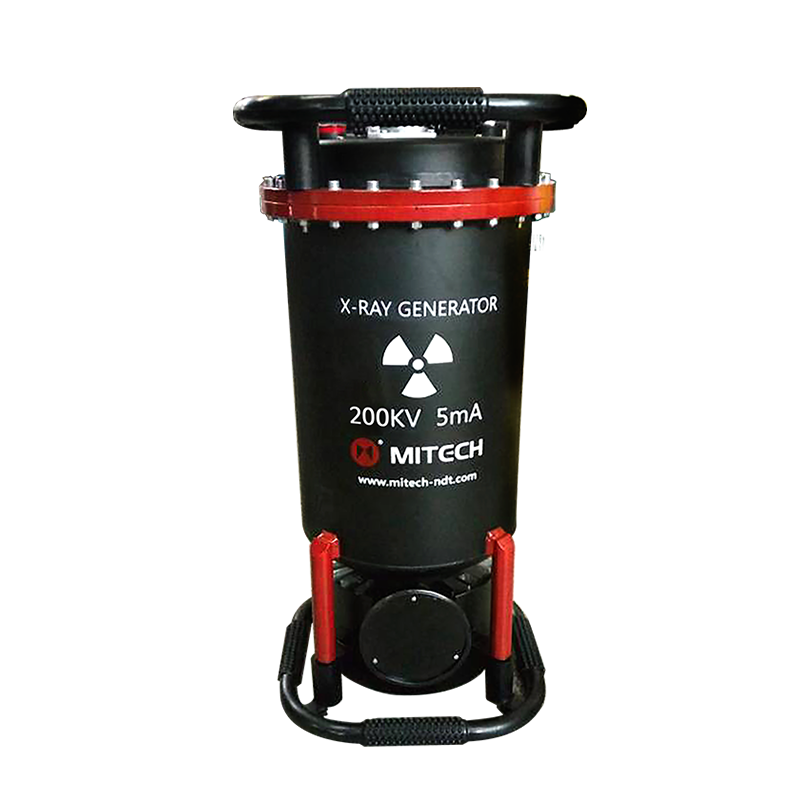

Mitech XXG2005 Ray Flaw Detector

Dalam industri seperti pembangkit listrik, konstruksi baja, fabrikasi, dan manufaktur komponen kritis, kemampuan mendeteksi cacat internal secara akurat bukan hanya soal kualitas, tetapi menyangkut keselamatan dan kepatuhan terhadap standar ketat. Metode inspeksi visual atau manual seringkali gagal mengidentifikasi cacat tersembunyi seperti retak, porositas, atau inklusi pada material, yang berpotensi menyebabkan kegagalan struktural, downtime mahal, dan risiko keselamatan yang serius. Mitech XXG2005 Ray Flaw Detector Portable hadir sebagai solusi NDT (Non-Destructive Testing) yang revolusioner, menggabungkan portabilitas ekstrem dengan presisi teknologi radiografi. Alat ini dirancang untuk memberikan data inspeksi yang stabil, terpercaya, dan dapat diulang, bahkan di lingkungan kerja yang keras seperti ketinggian atau lokasi terpencil, memastikan setiap produk atau struktur memenuhi spesifikasi mutu sebelum operasional.

Mengapa Mitech XXG2005 Penting

• Portabilitas dan Ketahanan di Lapangan: Dengan desain generator sinar-X tiup yang ringkas (berat generator 25 kg, controller 12 kg), alat ini mudah dibawa dan dioperasikan di lokasi sulit seperti konstruksi tinggi, kapal, atau lapangan minyak. Kemampuannya bekerja sama dengan unit pembangkit listrik portabel membuatnya ideal untuk inspeksi di area tanpa sumber listrik stabil.
• Akurasi dan Kejelasan Gambar Tinggi: Menggunakan film radiografi khusus (seperti Tianjin III) dengan dua sisi foil timbal, alat ini menghasilkan citra cacat internal yang nyata, jelas, dan tajam. Ukuran, bentuk, dan lokasi cacat terekam dengan presisi tinggi pada film yang dapat disimpan sebagai bukti inspeksi jangka panjang.
• Operasi Sederhana dan Andal: Dilengkapi dengan kontrol mikrokomputer, sistem proteksi otomatis (over temperature, over voltage), dan antarmuka yang intuitif, alat ini mengurangi ketergantungan pada operator ahli. Stabilitas yang baik dan kemampuan anti-interferensi kuat menjamin operasi yang andal tanpa gangguan teknis yang sering terjadi di lingkungan industri.
• Aplikasi Luas dengan Persiapan Minimal: Efek ukuran butir material memiliki pengaruh kecil pada hasil tes, dan tidak ada persyaratan khusus untuk kekasaran permukaan workpiece. Hal ini mempercepat proses inspeksi untuk berbagai material logam, lasan, dan komponen di banyak industri.

Secara keseluruhan, Mitech XXG2005 adalah investasi penting bagi profesional yang membutuhkan alat ukur dan detektor cacat yang tidak hanya akurat tetapi juga praktis. Ia mengubah inspeksi NDT dari proses yang rumit dan terbatas di lab menjadi prosedur lapangan yang efisien, memberikan kepastian atas integritas material dan keselamatan proyek.

Teknologi/Metode

Mitech XXG2005 bekerja berdasarkan prinsip radiografi industri. Generator sinar-X portabel menghasilkan berkas sinar-X yang diarahkan ke material uji. Ketika sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda bergantung pada ketebalan dan densitas material. Area dengan cacat internal (seperti retak atau rongga) akan menyerap sinar-X lebih sedikit dibanding area solid, sehingga menghasilkan variasi paparan pada film radiografi yang ditempatkan di sisi berlawanan dari material. Film khusus ini kemudian diproses di ruang gelap (developing, fixing) untuk mengungkapkan gambar laten. Gambar kering yang dihasilkan menunjukkan kontras antara material sehat dan area cacat dengan kejelasan tinggi, memungkinkan teknisi untuk mengidentifikasi, mengukur, dan mengevaluasi cacat berdasarkan standar yang berlaku. Metode ini jauh lebih unggul dan objektif dibanding metode inspeksi manual karena memberikan bukti visual permanen dari kondisi internal tanpa merusak workpiece.

Quality Control & Use Case

• Inspeksi Las (Welding Inspection): Memeriksa kualitas sambungan las pada pipa pressure vessel, boiler, struktur jembatan, dan konstruksi kapal untuk mendeteksi cacat seperti porositas, slag inclusion, atau retak.
• Quality Control Fabrikasi Logam: Mendeteksi cacat pengecoran (casting defects), inklusi, atau keretakan pada komponen mesin, roda gigi, atau suku cadang kritis sebelum assembly.
• Pemeliharaan dan Inspeksi Industri (Plant Maintenance): Memeriksa korosi internal, erosi, atau keretakan pada pipa, tangki penyimpanan, dan peralatan pabrik kimia atau minyak & gas selama shutdown maintenance.
• Pemeriksaan di Ketinggian dan Area Terbatas: Karena portabilitasnya, alat ini sangat cocok untuk inspeksi sambungan pada menara transmisi, struktur baja tinggi, atau bagian dalam pesawat yang sulit dijangkau.
• Pendidikan dan Pelatihan NDT: Digunakan di lembaga pelatihan dan pendidikan untuk memperkenalkan prinsip dan praktik pengujian radiografi kepada calon teknisi NDT.

Dengan kemampuan menghasilkan rekaman inspeksi yang objektif dan dapat diarsipkan, Mitech XXG2005 menjadi tulang punggung program jaminan mutu. Alat ini memastikan konsistensi dalam evaluasi produk, mendukung kepatuhan terhadap standar internasional seperti ASME, API, atau SNI, dan memberikan dokumentasi yang dapat dilacak (traceable) untuk audit kualitas dan analisis kegagalan.

Fitur Unggulan

• Portabilitas Maksimal untuk Inspeksi Lapangan: Desain generator inflatable yang ringan (25kg) dan controller terpisah (12kg) memungkinkan mobilisasi mudah ke berbagai lokasi kerja yang menantang.
• Penetrasi Efektif hingga 30mm: Mampu menginspeksi material baja karbon (Q235) dengan ketebalan hingga 30 mm, mencakup banyak aplikasi umum di fabrikasi dan konstruksi.
• Sistem Kontrol Cerdas dan Proteksi Lengkap: Dilengkapi kontrol mikrokomputer untuk pengaturan kV (hingga 200kV+) dan mA (maks 5mA) yang stabil, serta proteksi otomatis terhadap suhu berlebih, arus berlebih, dan tegangan berlebih untuk keamanan alat dan operator.
• Hasil Gambar Berkualitas Arsip: Kompatibel dengan film radiografi industri (seperti Tianjin III) yang menghasilkan gambar cacat yang sangat jelas, tajam, dan dapat disimpan permanen untuk dokumentasi dan analisis ulang.
• Kemampuan Beradaptasi dengan Lingkungan Keras: Dirancang untuk bekerja di suhu lingkungan -25 C hingga 40 C dengan kelembaban relatif hingga 85%, serta memiliki kemampuan anti-interferensi yang kuat untuk operasi yang stabil di dekat peralatan listrik.
• Fitur Keselamatan Operator: Memiliki fungsi delayed start (tunda mulai) yang memungkinkan operator menjauh ke area aman sebelum paparan sinar-X dimulai, serta indikator peringatan lampu dan buzzer.
• Kompatibel dengan Sumber Daya Fleksibel: Dapat dioperasikan dengan daya listrik AC220V+/-10% 50Hz dan didesain untuk kerja sama yang baik dengan unit pembangkit listrik portabel, ideal untuk lokasi remote.

Pengguna Ideal

Alat ini sangat cocok untuk teknisi NDT, inspektur kualitas (QC/QA) di industri fabrikasi logam dan konstruksi, engineer pemeliharaan di sektor oil & gas dan pembangkit listrik, serta kontraktor yang menangani proyek inspeksi infrastruktur. Laboratorium pengujian independen dan institusi pelatihan teknik juga akan mendapatkan manfaat besar dari portabilitas dan keandalan alat ini untuk berbagai kebutuhan pengujian dan edukasi. Secara singkat, siapa pun yang membutuhkan solusi deteksi cacat internal yang portabel, andal, dan menghasilkan bukti visual definitif adalah pengguna ideal Mitech XXG2005.

Cara Pakai Singkat

1. Persiapan dan Pemeriksaan Keamanan: Pastikan area inspeksi telah dikosongkan dan dilindungi sesuai protokol radiasi. Periksa tekanan udara dalam generator (minimal 0.35 MPa) dan pastikan koneksi kabel serta grounding controller terpasang dengan baik. 2. Penyiapan Sampel dan Film: Posisikan workpiece di antara sumber sinar-X dan film holder. Masukkan film radiografi di dalam kaset berpelindung timbal dan tempatkan di sisi belakang workpiece. 3. Pengaturan Parameter: Hidupkan controller dan generator. Lakukan pemanasan (warm-up) tabung sinar-X sesuai petunjuk. Atur waktu eksposur (exposure time) menggunakan knob dan setel nilai kV yang sesuai dengan ketebalan dan jenis material. 4. Aktivasi dengan Tunda (Opsional): Jika diperlukan, aktifkan fitur delayed start untuk mengatur jeda waktu (0.1-5 menit) sebelum paparan dimulai, memberi waktu operator untuk mengevakuasi area. 5. Memulai Eksposur: Tekan tombol “HV ON”. Lampu peringatan dan buzzer akan aktif, diikuti dengan pemancaran sinar-X. Timer akan melakukan countdown. 6. Pengambilan dan Pemrosesan Film: Setelah eksposur selesai dan alarm berbunyi, ambil film dari kaset. Bawa film ke ruang gelap untuk diproses (developing, fixing, washing, drying). 7. Interpretasi Hasil: Amati film kering pada viewbox (light box) untuk mengidentifikasi, mengukur, dan mencatat setiap indikasi cacat sesuai dengan standar penerimaan yang relevan.

FAQ Singkat

Q: Apa keunggulan utama Mitech XXG2005 dibanding detektor cacat lainnya? A: Keunggulan utamanya terletak pada kombinasi portabilitas sejati (generator inflatable ringan) dan kemampuan menghasilkan gambar radiografi berkualitas arsip. Alat ini membawa kemampuan inspeksi lab ke lapangan dengan akurasi tinggi.

Q: Apakah alat ini memerlukan kalibrasi rutin? A: Ya, seperti semua alat ukur berpresisi tinggi, disarankan untuk melakukan kalibrasi periodik sesuai dengan interval yang direkomendasikan atau standar yang diwajibkan oleh skema sertifikasi untuk memastikan akurasi dan konsistensi pengukuran berkelanjutan.

Q: Bagaimana dengan keamanan radiasi bagi operator? A: Alat dilengkapi fitur keselamatan seperti delayed start dan alarm. Namun, operator WAJIB terlatih dalam keselamatan radiasi, menggunakan alat pelindung diri yang sesuai, dan menerapkan prosedur pengaturan area (zoning) dengan perimeter aman (misalnya radius 20 meter) atau menggunakan perlindungan fisik seperti barrier timbal.

Q: Industri apa saja yang paling cocok menggunakan alat ini? A: Alat ini sangat luas penerapannya, terutama di industri Pembangkit Listrik, Konstruksi & Fabrikasi Baja, Kapal & Offshore, Pipa & Tangki Pressure Vessel, Otomotif & Penerbangan, serta Minyak, Gas & Kimia.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan operasi? A: Kami dapat memberikan rekomendasi mengenai pelatihan operator dan prosedur keselamatan yang diperlukan. Untuk detail dukungan teknis, garansi, dan layanan purna jual lainnya, silakan konsultasikan langsung dengan tim ahli kami.

Harga & Konsultasi

Untuk mendapatkan penawaran harga yang kompetitif dan spesifikasi detail dari Mitech XXG2005 Ray Flaw Detector Portable, jangan ragu untuk menghubungi tim spesialis alat uji kami di CV Java Multi Mandiri. Kami siap membantu Anda memilih solusi NDT yang paling tepat sesuai dengan kebutuhan inspeksi dan anggaran perusahaan. Dapatkan konsultasi teknis gratis dengan menghubungi WhatsApp kami di +62 896-2784-2222 atau mengirimkan permintaan penawaran resmi ke email quotations@jvm.co.id. Percayakan kebutuhan alat uji dan ukur Anda pada mitra yang membuat segalanya lebih mudah, pasti, dan terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
