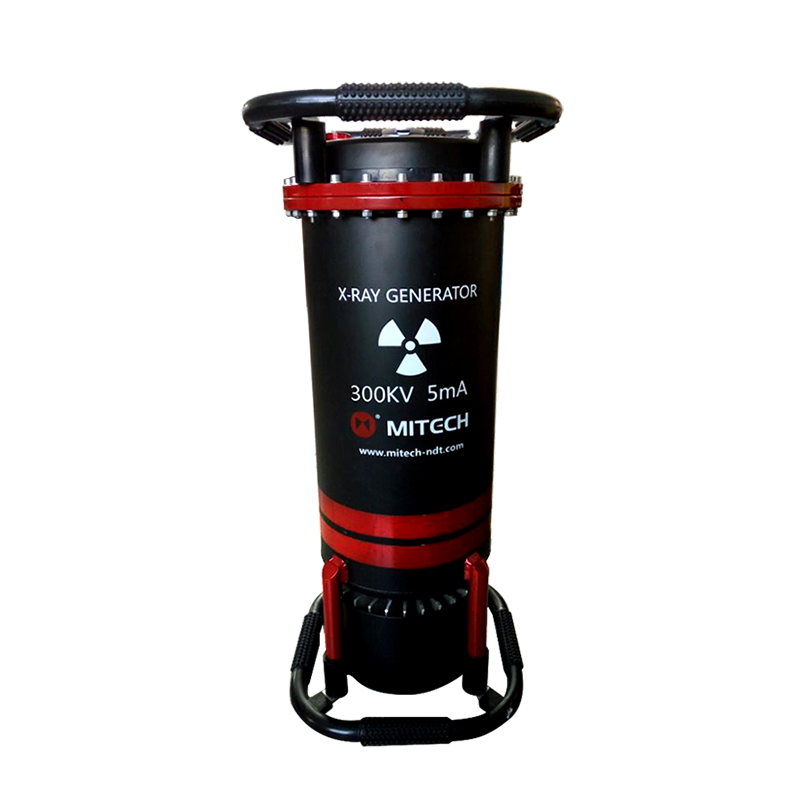

Mitech XXHA-3005 Ray Flaw Detector

Dalam industri manufaktur berat, konstruksi, dan fabrikasi logam, keberadaan cacat internal seperti porositas, retak, atau inklusi pada material kritis seperti baja dan lasan dapat mengakibatkan kegagalan struktural yang berbahaya. Metode inspeksi visual konvensional tidak mampu mendeteksi anomali di dalam material, sehingga menimbulkan risiko terhadap keselamatan, kualitas produk, dan kepatuhan terhadap standar ketat seperti SNI atau ASME. Ketidakakuratan dalam deteksi cacat ini berpotensi menyebabkan downtime mahal, penolakan produk, atau bahkan insiden keselamatan kerja. Mitech XXHA-3005 hadir sebagai solusi revolusioner: sebuah detektor cacat X-Ray portabel yang membawa kemampuan laboratorium NDT (Non-Destructive Testing) langsung ke lapangan. Dengan penetrasi hingga 40mm pada baja Q235, alat ini memberikan hasil inspeksi yang presisi, akurat, dan dapat diandalkan di berbagai lingkungan operasi yang menantang, menjadikan proses quality control lebih efisien dan terpercaya.

Mengapa Mitech XXHA-3005 Penting

• Portabilitas Unggul untuk Inspeksi di Lapangan: Dengan berat generator hanya 40kg dan desain yang ringkas, alat ini mudah dibawa dan dioperasikan di lokasi terpencil, area konstruksi, atau operasi ketinggian di mana akses terhadap peralatan lab besar tidak memungkinkan.
• Hasil Visual yang Jelas dan Terdokumentasi: Menggunakan film radiografi yang langsung menampilkan ukuran, bentuk, dan lokasi cacat internal dengan kejelasan tinggi. Gambar ini bersifat permanen, dapat disimpan lama sebagai bukti inspeksi dan bahan analisis untuk riset dan audit.
• Minimal Persyaratan Preparasi Sampel: Tidak memerlukan preparasi permukaan material yang rumit. Kekasaran permukaan dan ukuran butir material memiliki efek minimal pada hasil pengujian, sehingga mempercepat proses inspeksi secara signifikan.
• Stabilitas dan Keandalan di Lingkungan Keras: Dilengkapi dengan sirkuit anti-interferensi yang kuat dan sistem proteksi lengkap, alat ini dirancang untuk bekerja sama dengan unit pembangkit listrik dan tetap stabil di berbagai kondisi lingkungan yang ekstrem.

Dalam dunia laboratorium dan inspeksi industri modern, keputusan harus didasarkan pada data yang terukur dan dapat diverifikasi. Mitech XXHA-3005 menghilangkan dugaan dari proses inspeksi dengan memberikan bukti visual yang nyata tentang integritas material. Bagi profesional di bidang penelitian, jaminan kualitas, dan pemeliharaan aset, alat ini bukan hanya peralatan uji, tetapi merupakan asuransi terhadap risiko tersembunyi yang dapat mengancam proyek, produk, dan keselamatan personel.

Teknologi/Metode

Mitech XXHA-3005 beroperasi berdasarkan prinsip radiografi industri. Generator X-Ray portabel menghasilkan sinar-X yang diarahkan ke material uji. Ketika sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda-beda tergantung pada ketebalan dan densitas material tersebut. Area yang mengandung cacat (seperti rongga atau inklusi) akan menyerap sinar-X dengan intensitas yang berbeda dibandingkan area yang solid. Perbedaan ini direkam pada film radiografi khusus yang ditempatkan di sisi berlawanan dari material. Setelah diproses, film akan menunjukkan variasi densitas optik yang secara visual merepresentasikan cacat internal. Dibandingkan dengan metode inspeksi manual lama yang sangat bergantung pada pengalaman operator dan hanya mendeteksi cacat permukaan, teknologi radiografi ini memberikan kemampuan untuk “melihat” ke dalam material tanpa merusaknya, dengan tingkat ketepatan dan objektivitas yang jauh lebih tinggi. Sistem kontrol mikrokomputer dalam alat ini memastikan parameter seperti kV (kilovoltase) dan mA (miliamper) dapat diatur secara presisi dan stabil, menghasilkan gambar yang konsisten dan dapat diulang.

Quality Control & Use Case

• Inspeksi Las (Weld Inspection) pada Pressure Vessel dan Boiler: Mendeteksi cacat seperti porositas, retak, dan inklusi terak pada sambungan las kritis.
• Quality Control di Industri Manufaktur dan Fabrikasi Baja: Memeriksa cacat pengecoran, forging, dan cacat internal pada komponen mesin sebelum assembly.
• Pemeliharaan dan Inspeksi di Industri Minyak, Gas, dan Kimia: Menilai korosi bawah permukaan, erosi, dan integritas pipa serta tangki penyimpanan.
• Penerapan di Lapangan Konstruksi dan Jembatan: Melakukan inspeksi pada sambungan struktural dan komponen baja di lokasi konstruksi atau untuk keperluan sertifikasi.
• Pendidikan dan Pelatihan di Lembaga Vokasi: Sebagai alat peraga dan praktikum untuk mempelajari teknik NDT radiografi secara langsung.

Dengan standarisasi proses inspeksi yang diberikan oleh Mitech XXHA-3005, perusahaan dapat menjaga konsistensi mutu produk dari batch ke batch. Hasil inspeksi yang terdokumentasi dengan baik juga memudahkan proses audit kepatuhan terhadap standar nasional maupun internasional, mengurangi risiko penolakan produk oleh klien atau lembaga regulator. Alat ini menjadi tulang punggung dalam sistem manajemen mutu yang robust dan berbasis data.

Fitur Unggulan

• Desain Portabel dan Ringan: Generator berbobot 40kg dan controller 12kg dengan dimensi kompak memungkinkan mobilitas tinggi untuk inspeksi di lokasi sulit dijangkau, termasuk operasi ketinggian.
• Kemampuan Penetrasi Hingga 40mm (Q235): Mampu menginspeksi material baja dengan ketebalan signifikan, cocok untuk berbagai aplikasi industri berat.
• Sistem Kontrol Mikrokomputer dengan Proteksi Lengkap: Dilengkapi proteksi suhu berlebih (over-temperature), proteksi arus (mA), dan tegangan (kV) yang stabil, serta indikasi fault untuk keamanan dan keandalan operasi maksimal.
• Fungsi Delay Start yang Aman: Memungkinkan pengatur waktu tunda (0.1-5 menit) untuk memulai eksposur, memberikan waktu bagi operator untuk menjauh ke area aman, meningkatkan keselamatan kerja.
• Kompatibel dengan Berbagai Sumber Daya: Dirancang khusus untuk bekerja sama dengan unit pembangkit listrik (generator set), menjadikannya solusi ideal untuk lokasi tanpa jaringan listrik stabil.
• Kinerja Stabil dengan Anti-Interferensi: Sirkuit khusus mengurangi gangguan impuls dari generator ke sistem kontrol, memastikan pembacaan dan operasi yang stabil bahkan di lingkungan elektrik yang bising.
• Rasio Kerja/Istirahat 1:1: Siklus kerja yang diatur ketat melindungi tabung X-Ray dari overheating, memperpanjang usia pakai alat.

Pengguna Ideal

Mitech XXHA-3005 sangat cocok digunakan oleh teknisi NDT, inspektur kualitas (QC) di industri fabrikasi logam dan manufaktur, konsultan inspeksi teknik, serta tim pemeliharaan di sektor minyak & gas, pembangkit listrik, dan konstruksi. Alat ini juga menjadi investasi berharga bagi laboratorium pengujian komersial dan institusi pendidikan vokasi yang membutuhkan peralatan alat ukur radiografi yang praktis dan andal untuk kegiatan penelitian dan pelatihan. Bagi siapa pun yang bertanggung jawab atas jaminan integritas material di luar lingkungan laboratorium tetap, alat ini adalah solusi utama.

Cara Pakai Singkat

1. Persiapan: Pastikan tekanan udara dalam generator minimal 0.35 MPa. Sambungkan kabel antara generator, controller, dan ground dengan benar. 2. Penyiapan Sampel dan Film: Posisikan material uji di antara generator X-Ray dan film radiografi dalam kaset. Gunakan screen lead foil untuk meningkatkan efek foto. 3. Pengaturan Parameter: Nyalakan alat dan lakukan pemanasan (warm-up) tabung. Atur waktu eksposur menggunakan knob dan setel nilai kV yang sesuai dengan ketebalan dan jenis material. 4. Pengaturan Keamanan: Aktifkan fungsi delay start jika diperlukan, lalu pastikan area dalam radius aman bebas dari personel. 5. Eksposur: Tekan tombol “HV ON”. Alat akan menghitung mundur delay (jika di-set) lalu menghasilkan sinar-X secara otomatis sesuai waktu yang ditentukan. 6. Pengambilan Data: Setelah eksposur selesai, ambil film untuk diproses di darkroom (developing, fixing, washing, drying). 7. Interpretasi: Amati film yang telah kering pada viewbox untuk mengidentifikasi, mengukur, dan mencatat jenis, ukuran, dan lokasi cacat.

FAQ Singkat

Q: Apa keunggulan utama Mitech XXHA-3005 dibanding metode inspeksi visual biasa? A: Metode visual hanya mendeteksi cacat permukaan. XXHA-3005 mampu mengungkap cacat internal (subsurface) seperti retak, porositas, dan inklusi tanpa merusak material, memberikan gambaran lengkap tentang integritas material dengan akurasi tinggi.

Q: Apakah alat ini memerlukan kalibrasi rutin? A: Ya, seperti semua alat ukur presisi, disarankan untuk melakukan kalibrasi dan perawatan berkala sesuai panduan untuk memastikan kinerja dan akurasinya tetap optimal. Tim kami dapat memberikan panduan terkait.

Q: Bagaimana dengan keselamatan radiasi saat mengoperasikannya? A: Alat dilengkapi fitur keamanan seperti delay start dan indikator peringatan. Operator WAJIB mengikuti prosedur keselamatan radiografi, menggunakan alat pelindung diri (APD), dan memastikan area eksposur dikosongkan dalam radius aman (minimal 20 meter tanpa shielding).

Q: Dapatkah alat ini digunakan untuk inspeksi material selain baja? A: Ya, prinsip radiografi dapat diterapkan pada berbagai material seperti aluminium, paduan logam, dan komposit. Penetrasi efektif akan bervariasi tergantung densitas material; konsultasikan kebutuhan spesifik Anda kepada kami.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan operasi? A: Kami menyediakan dukungan teknis dan dapat merekomendasikan sumber pelatihan operasi dan keselamatan radiografi yang sesuai dengan standar untuk memastikan penggunaan alat yang efektif dan aman.
