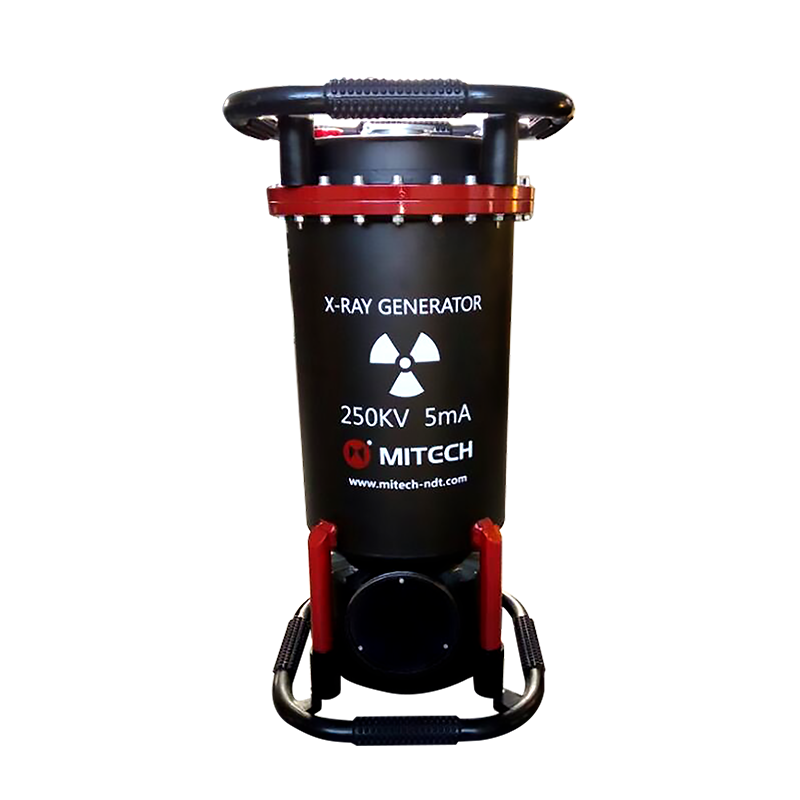

Mitech XXG2505 Ray Flaw Detector

Dalam industri manufaktur, konstruksi, dan energi, keberadaan cacat internal pada material seperti retak, porositas, atau inklusi dapat mengakibatkan kegagalan struktural yang berbahaya, menurunkan kualitas produk, dan melanggar standar keselamatan ketat. Inspeksi Non-Destructive Testing (NDT) yang tidak akurat atau lambat berisiko menyebabkan downtime mahal, penolakan produk, bahkan ancaman keselamatan kerja. Mitech XXG2505 Ray Flaw Detector Portabel hadir sebagai solusi revolusioner untuk pengujian radiografi di lapangan. Alat ini menawarkan stabilitas, efisiensi, dan keandalan tertinggi dalam paket portabel, memungkinkan identifikasi cacat dengan presisi tanpa perlu memindahkan material ke laboratorium. Dengan teknologi canggih dan desain yang dioptimalkan untuk lingkungan keras, alat ini menjadi standar baru dalam inspeksi material yang cepat dan terpercaya.

Mengapa Mitech XXG2505 Penting

• Mobilitas dan Adaptasi Tinggi: Generator X-Ray portabel dengan desain inflatable dan berat ringan (Generator 33 kg, Controller 12 kg) memungkinkan inspeksi di lokasi sulit seperti area konstruksi, ketinggian, kapal, atau lapangan terpencil, bekerja sama dengan unit pembangkit listrik.
• Hasil Visual yang Presisi dan Permanen: Film material langsung menampilkan ukuran dan bentuk cacat internal dengan gambar yang jernih dan akurat. Hasil ini dapat disimpan jangka panjang (long-term preserved) sebagai bukti dokumentasi dan analisis mutu yang tak terbantahkan.
• Prosedur Sederhana dan Universal: Tidak memerlukan persiapan permukaan material khusus (tanpa syarat kekasaran permukaan). Struktur material (grain size) juga memiliki efek minimal pada hasil uji, sehingga alat ini dapat diterapkan pada berbagai jenis material logam dan lasan.
• Keandalan Operasional di Berbagai Kondisi: Dilengkapi sistem isolasi SF6, proteksi suhu berlebih, dan sirkuit anti-interferensi. Alat ini memiliki stabilitas yang baik dan kemampuan operasi yang andal dalam rentang suhu lingkungan -25 C hingga 40 C.

Mitech XXG2505 bukan sekadar alat ukur, melainkan investasi dalam jaminan kualitas dan keselamatan. Bagi profesional di bidang inspeksi, kehadiran alat ini berarti kemampuan untuk mengambil keputusan cepat berdasarkan data visual yang objektif, mengurangi ketergantungan pada metode inspeksi subjektif, dan memastikan kepatuhan terhadap standar industri secara lebih konsisten dan efisien.

Teknologi/Metode

Mitech XXG2505 bekerja berdasarkan prinsip radiografi industri. Alat ini menghasilkan sinar-X yang ditembakkan ke material uji. Perbedaan tingkat penyerapan (degree of absorption) sinar-X oleh ketebalan material dan adanya cacat akan direkam pada film radiografi khusus. Bagian material yang memiliki cacat seperti retak atau rongga akan menyerap sinar-X lebih sedikit, menghasilkan area yang lebih gelap pada film setelah proses pengembangan. Dibandingkan dengan metode inspeksi visual manual atau penetrant testing yang hanya mendeteksi cacat permukaan, teknologi radiografi portabel ini memberikan kemampuan melihat *ke dalam* material tanpa merusaknya. Sistem kendali mikrokomputer pada alat ini mengatur parameter kunci seperti tegangan tabung (KV) dan arus tabung (mA) dengan presisi, memastikan kualitas eksposur yang konsisten. Fitur penundaan start bertekanan tinggi (delayed high pressure start) juga memberikan waktu bagi operator untuk menjauh ke area aman, meningkatkan aspek keselamatan prosedural.

Quality Control & Use Case

• Inspeksi Las (Weld Inspection): Mendeteksi cacat seperti porositas, inklusi terak, retak, dan lack of fusion pada sambungan las di pipa, pressure vessel, dan struktur baja.
• Quality Control Manufaktur: Memeriksa cacat coran (casting defects) pada komponen mesin, roda gigi, atau bagian automotive sebelum assembly.
• Pemeliharaan dan Inspeksi Aset (Asset Integrity): Melakukan survei kondisi internal pada boiler, heat exchanger, jalur pipa, dan tangki penyimpanan di industri minyak, gas, dan kimia.
• Inspeksi Konstruksi dan Infrastruktur: Memeriksa kualitas las pada jembatan, rangka bangunan tinggi, dan menara transmisi, termasuk operasi di ketinggian (high-altitude operations).
• Aplikasi di Sektor Pertahanan dan Penerbangan: Inspeksi komponen kritis pada kendaraan militer, pesawat terbang, dan peralatan pertahanan lainnya.

Dengan hasil inspeksi yang terdokumentasi secara visual dan permanen pada film, Mitech XXG2505 membantu perusahaan membangun sistem quality control yang terukur dan teraudit. Data yang dihasilkan tidak hanya untuk kepentingan internal, tetapi juga dapat digunakan sebagai bukti kepatuhan (compliance) terhadap standar nasional (SNI) maupun internasional seperti ASME, API, atau ISO, sehingga mengurangi risiko penolakan produk dan meningkatkan kepercayaan klien.

Fitur Unggulan

• Desain Portabel dan Ringkas: Generator berbentuk inflatable dengan berat hanya 33 kg dan controller 12 kg memudahkan transportasi dan penggunaan di lapangan yang sempit atau sulit dijangkau.
• Daya Tembus Efektif: Mampu menembus material baja (Q235) hingga ketebalan 40 mm, cocok untuk berbagai aplikasi inspeksi umum di industri.
• Sistem Kendali Mikrokomputer yang Cerdas: Mengintegrasikan pengaturan KV dan mA yang stabil, proteksi suhu berlebih, serta diagnosis kesalahan dengan tampilan digital, memastikan akurasi dan keamanan operasi.
• Fitur Keselamatan Lengkap: Dilengkapi sistem isolasi gas SF6, start tekanan tinggi tertunda, indikator peringatan sinar-X, dan sirkuit proteksi komprehensif untuk lingkungan kerja yang aman.
• Kompatibilitas dengan Berbagai Sumber Daya: Dirancang untuk bekerja sama dengan unit pembangkit listrik portabel, membuatnya ideal untuk lokasi tanpa akses listrik stabil.
• Kemudahan Operasi dan Perawatan: Antarmuka yang sederhana dengan tombol knob untuk pengaturan waktu dan KV, serta sistem pendingin fan yang andal. Panduan troubleshooting yang jelas membantu identifikasi masalah cepat.
• Hasil Dokumentasi Berkualitas Tinggi: Menghasilkan citra cacat yang jelas dan tajam pada film radiografi, yang dapat disimpan sebagai arsip permanen untuk analisis dan audit kualitas.

Pengguna Ideal

Mitech XXG2505 sangat cocok digunakan oleh teknisi NDT, inspektor kualitas di lapangan, dan kontraktor inspeksi yang bertugas di berbagai sektor industri. Alat ini menjadi solusi utama bagi profesional di bidang pembangkit listrik, fabrikasi logam, konstruksi infrastruktur, serta industri minyak & gas yang membutuhkan inspeksi cepat dan andal di lokasi proyek. Laboratorium inspeksi pihak ketiga dan institusi pendidikan teknik material juga akan sangat diuntungkan dengan kehadiran alat ini untuk kegiatan pelatihan dan penelitian aplikatif.

Cara Pakai Singkat

1. Persiapan: Pastikan tekanan udara dalam generator mencapai 0.35-0.50 MPa. Hubungkan kabel antara controller dan generator, serta pastikan grounding terpasang dengan baik. 2. Penyiapan Sampel dan Film: Posisikan material yang akan diinspeksi. Letakkan film radiografi dalam kaset (dengan screen jika diperlukan) di sisi belakang material, berlawanan dengan arah sumber sinar-X. 3. Pengaturan Alat: Nyalakan controller. Atur waktu eksposur (exposure time) menggunakan knob. Lakukan pemanasan (warm-up) tabung sinar-X sesuai petunjuk. 4. Pengaturan Parameter: Putar knob KV untuk mengatur tegangan tabung sesuai dengan ketebalan dan jenis material yang diuji. 5. Eksposur: Tekan tombol “HV” untuk memulai eksposur. Sistem akan menghitung mundur waktu secara otomatis. Pastikan area sekitar dalam radius aman telah dikosongkan. 6. Pengambilan Hasil: Setelah eksposur selesai, ambil film untuk diproses di darkroom (developing, fixing, washing, drying). 7. Interpretasi: Amati film yang telah kering pada viewbox untuk mengidentifikasi, mengukur, dan mencatat jenis, ukuran, serta lokasi cacat yang terlihat.

FAQ Singkat

Q: Apakah alat ini memerlukan persiapan permukaan material yang rumit sebelum inspeksi? A: Tidak. Salah satu keunggulan utama Mitech XXG2505 adalah tidak memiliki persyaratan khusus terhadap kekasaran permukaan workpiece, sehingga menghemat waktu persiapan sampel.

Q: Bagaimana dengan stabilitas pengukuran di lingkungan lapangan yang bervariasi? A: Alat ini dilengkapi dengan sirkuit anti-interferensi, sistem kontrol mA/KV yang stabil, dan dapat beroperasi pada suhu -25 C hingga 40 C, menjamin presisi dan keandalan hasil di berbagai kondisi lingkungan.

Q: Apakah hasil inspeksi dari alat ini dapat diterima untuk sertifikasi atau audit? A: Ya. Hasil radiografi berupa film memberikan bukti visual permanen yang dapat disimpan jangka panjang, sangat valid untuk dokumentasi quality control, sertifikasi produk, dan kepatuhan terhadap standar industri.

Q: Bagaimana prosedur kalibrasi dan perawatan rutin untuk alat ini? A: Alat dirancang dengan keandalan tinggi. Untuk perawatan dan kalibrasi periodik, disarankan menghubungi tim teknis CV Java Multi Mandiri. Jangan melakukan pembongkaran atau penyetelan internal sendiri.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan operasi? A: Ya. Sebagai spesialis alat uji dan ukur, kami menyediakan dukungan teknis dan dapat mengatur sesi pelatihan operasi untuk memastikan tim Anda dapat menggunakan alat secara optimal dan aman.

Harga & Konsultasi

Dapatkan solusi inspeksi material yang andal dan efisien dengan Mitech XXG2505 Ray Flaw Detector Portabel. Untuk informasi spesifikasi teknis lengkap, penawaran harga kompetitif, dan konsultasi mengenai aplikasi alat ini dalam workflow inspeksi Anda, jangan ragu untuk menghubungi tim ahli kami. Kami siap membantu Anda menemukan solusi terbaik untuk kebutuhan quality control dan NDT. Hubungi kami segera via WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id untuk diskusi lebih lanjut dan penawaran yang disesuaikan. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
