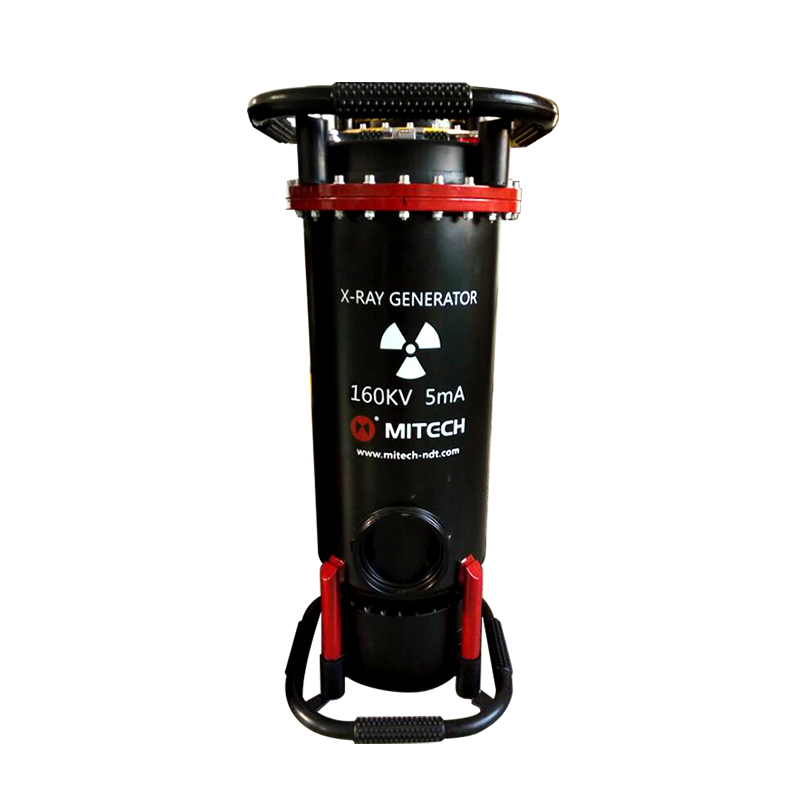

Mitech XXQ-1605 Ray Flaw Detector

Dalam industri seperti konstruksi baja, fabrikasi pressure vessel, dan pemeliharaan pembangkit listrik, ketidaktahuan terhadap cacat internal material seperti retak, porositas, atau inklusi dapat berakibat fatal. Kegagalan struktur, kebocoran berbahaya, dan downtime operasional yang mahal adalah risiko nyata jika inspeksi non-destruktif (NDT) tidak akurat dan andal. Metode inspeksi manual yang subjektif atau peralatan radiografi yang besar dan tidak portabel seringkali menghambat pemeriksaan di lokasi terpencil atau lingkungan kerja yang keras. Mitech XXQ-1605 Ray Flaw Detector hadir sebagai solusi revolusioner: sebuah detektor cacat sinar-X portabel yang menggabungkan presisi laboratorium dengan fleksibilitas kerja lapangan. Alat ini dirancang untuk memberikan visualisasi cacat internal yang akurat, andal, dan terdokumentasi dengan baik, memastikan kualitas material dan keselamatan struktur sesuai dengan standar industri yang ketat.

Mengapa Mitech XXQ-1605 Ray Flaw Detector Penting

• Portabilitas Ekstrem untuk Inspeksi di Mana Saja: Dengan berat generator hanya 16 kg dan desain yang ringkas, alat ini mudah dibawa ke lokasi konstruksi tinggi, kapal, jalur pipa terpencil, atau area dalam pembangkit listrik, mengatasi keterbatasan peralatan radiografi konvensional yang besar.
• Visualisasi Cacat yang Jelas dan Terekam Permanen: Menggunakan film radiografi khusus yang dapat langsung menampilkan ukuran, bentuk, dan lokasi cacat internal dengan kejelasan tinggi. Hasil gambar pada film bersifat permanen dan dapat disimpan untuk dokumentasi kualitas, analisis ulang, dan kepatuhan audit.
• Operasi yang Tangguh di Lingkungan Keras: Dirancang khusus untuk bekerja sama dengan unit pembangkit listrik dan di lingkungan yang menantang. Memiliki kemampuan anti-interferensi yang kuat, stabilitas baik, dan dapat beroperasi pada suhu lingkungan -25 C hingga 40 C.
• Minimal Persiapan Permukaan & Hasil yang Konsisten: Tidak memerlukan preparasi permukaan material yang khusus (roughness), dan ukuran butir material memiliki efek minimal pada hasil pengujian. Ini menyederhanakan proses, menghemat waktu, dan memastikan konsistensi hasil inspeksi.

Dalam dunia penelitian material, kontrol kualitas produksi, dan inspeksi pemeliharaan, kemampuan untuk mendeteksi cacat yang tidak terlihat oleh mata adalah kunci pencegahan kegagalan. Mitech XXQ-1605 memberdayakan teknisi NDT, insinyur QC, dan kontraktor dengan alat yang tidak hanya portabel tetapi juga menghasilkan data inspeksi yang dapat dipercaya dan terdokumentasi, sehingga keputusan perbaikan atau penerimaan material dapat diambil berdasarkan bukti visual yang objektif.

Teknologi/Metode

Mitech XXQ-1605 bekerja berdasarkan prinsip radiografi industri. Generator sinar-X portabel menghasilkan berkas sinar-X yang diarahkan ke material uji. Saat sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda-beda tergantung pada ketebalan dan densitas material. Area dengan cacat internal (seperti retak atau rongga) akan menyerap sinar-X lebih sedikit dibandingkan area yang solid. Perbedaan penyerapan ini direkam pada film radiografi khusus yang ditempatkan di sisi berlawanan dari material. Film yang telah terekspos kemudian diproses di ruang gelap (developing, fixing), menghasilkan gambar negatif dimana area cacat tampak lebih gelap. Gambar ini memberikan representasi visual yang akurat tentang ukuran, bentuk, dan letak cacat, sesuai dengan standar pengukuran NDT radiografi.

Berbeda dengan metode inspeksi visual atau penetrant yang hanya mendeteksi cacat permukaan, teknologi radiografi pada XXQ-1605 memungkinkan pemeriksaan volume internal tanpa merusak material. Sistem ini dilengkapi kontrol mikrokomputer untuk stabilitas arus tabung (mA) dan tegangan tabung (KV) yang dapat disesuaikan, memastikan kualitas gambar yang optimal untuk berbagai material dan ketebalan hingga 20mm (pada baja Q235). Fitur proteksi seperti delay start, proteksi suhu berlebih, dan isolasi antara unit kontrol dan high voltage menjamin keamanan dan keandalan operasi.

Quality Control & Use Case

• Inspeksi Las (Welding) pada Konstruksi Jembatan dan Gedung Tinggi: Memeriksa kualitas sambungan las di lokasi konstruksi yang sulit dijangkau.
• Quality Control Fabrikasi Pressure Vessel dan Boiler: Mendeteksi cacat internal pada pelat baja dan sambungan las sebelum peralatan dioperasikan.
• Pemeliharaan di Industri Minyak, Gas, dan Petrokimia: Inspeksi rutin pada pipa, flange, dan vessel untuk mencegah kebocoran dan kegagalan.
• Industri Dirgantara dan Penerbangan: Pemeriksaan komponen kritis pada pesawat dan fasilitas perawatan.
• Pendidikan dan Pelatihan di Laboratorium Teknik Material: Sebagai alat praktikum untuk mempelajari prinsip NDT dan analisis cacat material.

Dengan hasil inspeksi yang terdokumentasi secara visual dan permanen pada film, Mitech XXQ-1605 membantu perusahaan tidak hanya dalam mendeteksi cacat tetapi juga dalam membangun sistem rekam jejak kualitas yang kuat. Dokumentasi ini sangat vital untuk kepatuhan terhadap standar internasional seperti ASME, API, atau SNI, serta untuk analisis akar masalah dan peningkatan proses produksi dan pemeliharaan secara berkelanjutan.

Fitur Unggulan

• Desain Portabel dan Ringan: Generator berbobot 16 kg dan controller 12 kg dengan dimensi kompak memungkinkan mobilisasi mudah untuk inspeksi lapangan dan lokasi terpencil.
• Kemampuan Penetrasi hingga 20mm: Mampu menginspeksi material seperti baja karbon (Q235) dengan ketebalan efektif hingga 20 mm, cocok untuk banyak aplikasi fabrikasi umum.
• Kontrol Mikrokomputer dengan Stabilisasi Otomatis: Unit stabilisasi mA dan kontrol KV berkelanjutan memastikan output sinar-X yang stabil untuk kualitas gambar yang konsisten dan akurat.
• Sistem Proteksi Lengkap dan Display Fault: Dilengkapi proteksi suhu berlebih (over temperature), proteksi arus berlebih (over mA), delay start untuk keselamatan operator, dan display kode error untuk memudahkan troubleshooting.
• Kompatibel dengan Berbagai Sumber Daya: Memiliki fungsi deteksi tegangan jaringan yang membuatnya sangat cocok untuk dioperasikan bersama generator set (genset) di lokasi tanpa listrik stabil.
• Siklus Kerja yang Diatur (Duty Cycle 1:1): Mengikuti proporsi kerja dan istirahat 1:1 secara ketat untuk melindungi tabung sinar-X dari panas berlebih dan memperpanjang umur pakai.
• Hasil Visual Permanen pada Film: Memberikan rekaman fisik cacat yang dapat disimpan jangka panjang untuk dokumentasi, analisis lebih lanjut, dan kepatuhan standar.

Pengguna Ideal

Alat ini sangat ideal untuk teknisi NDT, insinyur quality control di bidang fabrikasi logam dan konstruksi, tim inspeksi dan pemeliharaan di industri pembangkit listrik, minyak & gas, serta kontraktor khusus yang membutuhkan inspeksi radiografi di lapangan. Institusi pendidikan dan laboratorium penelitian material juga akan mendapatkan manfaat besar dari alat ini untuk keperluan praktikum dan riset terkait karakterisasi cacat material.

Cara Pakai Singkat

1. Persiapan: Pastikan area kerja aman dan terkontrol sesuai prosedur keselamatan radiografi. Pasang generator sinar-X dan controller pada posisi yang diinginkan. 2. Penyiapan Sampel & Film: Tempatkan film radiografi dalam kaset (dengan screens jika diperlukan) di satu sisi material uji. Posisikan generator sinar-X di sisi berlawanan, menghadap ke film. 3. Pengaturan Parameter: Hidupkan controller. Atur parameter KV (tegangan) dan waktu eksposur berdasarkan ketebalan dan jenis material yang diuji menggunakan chart eksposur atau pengalaman. 4. Evakuasi Area & Start: Setelah pengaturan, aktifkan fitur delay start. Evakuasi semua personel dari area bahaya radiasi sebelum eksposur dimulai secara otomatis. 5. Eksposur: Biarkan proses eksposur berjalan hingga selesai. Generator akan mati secara otomatis sesuai waktu yang diatur. 6. Pengambilan Film & Processing: Ambil film yang telah terekspos dan proses di ruang gelap (developing, fixing, washing, drying). 7. Interpretasi Hasil: Amati film kering pada viewbox (light box) untuk mengidentifikasi, mengukur, dan mengevaluasi indikasi cacat sesuai standar yang berlaku.

FAQ Singkat

Q: Apa keunggulan utama Mitech XXQ-1605 dibanding alat NDT lainnya? A: Keunggulan utamanya adalah kombinasi portabilitas ekstrem (ringan dan mudah dibawa) dengan kemampuan menghasilkan bukti visual permanen (film) yang akurat untuk cacat internal, sesuatu yang tidak dapat diberikan oleh metode UT atau PT secara mudah.

Q: Apakah alat ini aman digunakan di lapangan? A: Ya, alat ini dilengkapi berbagai fitur keselamatan seperti delayed start (memberi waktu operator menjauh), proteksi suhu dan arus berlebih, serta siklus kerja yang diatur. Namun, operator harus bersertifikat dan selalu menerapkan prosedur keselamatan radiografi (zoning, monitoring).

Q: Bagaimana dengan perawatan (maintenance) alat ini? A: Perawatan rutin meliputi pengecekan kebersihan, koneksi kabel, dan tekanan udara (jika applicable). Untuk kerusakan atau malfungsi yang ditunjukkan oleh display error, disarankan untuk tidak membongkar sendiri dan segera menghubungi tim teknis CV Java Multi Mandiri untuk penanganan.

Q: Industri apa saja yang paling cocok menggunakan alat ini? A: Alat ini sangat luas penerapannya, terutama di industri yang membutuhkan inspeksi lapangan seperti pembangkit listrik, konstruksi dan fabrikasi baja, perkapalan, minyak & gas, petrokimia, serta penerbangan.

Q: Apakah tersedia pelatihan operasi alat? A: CV Java Multi Mandiri sebagai distributor resmi dapat memberikan informasi mengenai pelatihan operasi. Operator disarankan telah memiliki dasar sertifikasi NDT Radiografi untuk mengoperasikan alat ini secara optimal dan aman.

Harga & Konsultasi

Untuk mendapatkan solusi inspeksi NDT yang portabel dan andal dengan Mitech XXQ-1605 Ray Flaw Detector, konsultasikan kebutuhan spesifik proyek atau laboratorium Anda bersama ahli kami. CV Java Multi Mandiri siap memberikan penawaran harga yang kompetitif disertai dengan dukungan teknis dan informasi garansi yang jelas. Dapatkan penawaran terbaik dengan menghubungi tim penjualan kami melalui WhatsApp di +62 896-2784-2222 atau melalui email ke quotations@jvm.co.id. Jadikan alat uji dan ukur Anda lebih mudah, pasti, dan terpercaya. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
