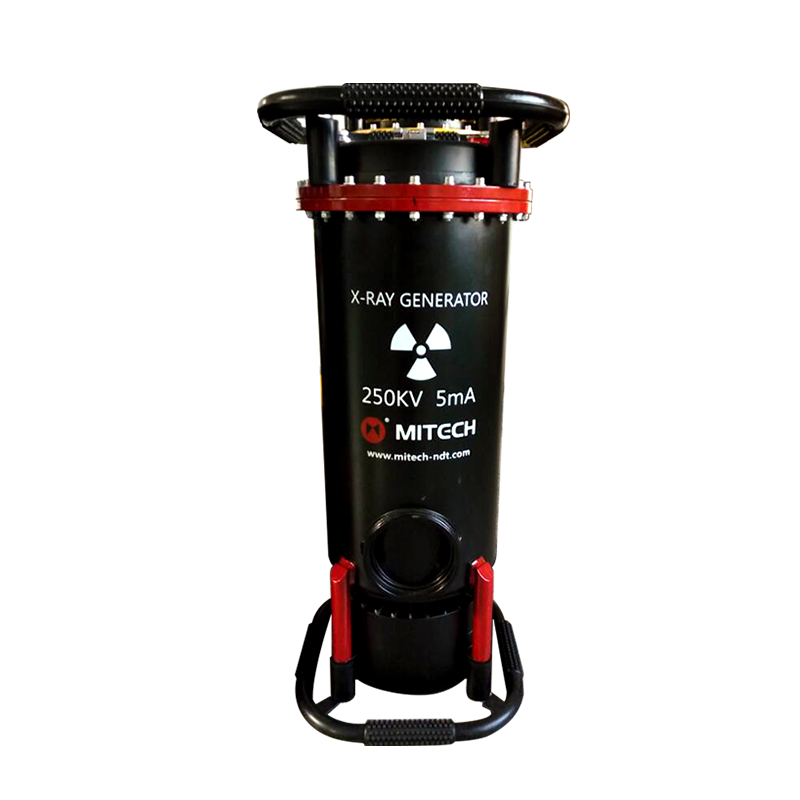

Mitech XXQ-2505 Ray Flaw Detector

Dalam industri manufaktur, konstruksi, dan energi, integritas material adalah fondasi keselamatan dan keandalan. Cacat internal yang tidak terdeteksi pada lasan, komponen tekanan, atau struktur baja dapat berujung pada kegagalan katastropik, downtime operasional yang mahal, dan pelanggaran standar keselamatan ketat seperti SNI atau ASME. Metode inspeksi manual seringkali subjektif, terbatas pada permukaan, dan meninggalkan ruang untuk ketidakpastian. Mitech XXQ-2505 Ray Flaw Detector Portable hadir sebagai solusi revolusioner dalam Non-Destructive Testing (NDT), menghadirkan teknologi radiografi X-Ray portabel yang memberikan data inspeksi internal yang objektif, akurat, dan terdokumentasi dengan baik, sehingga memastikan kualitas material dan kepatuhan standar dengan lebih efisien dan terpercaya.

Mengapa Mitech XXQ-2505 Penting

• Portabilitas Tanpa Kompromi Akurasi: Generator X-Ray yang ringkas dan ringan (35 kg) memungkinkan inspeksi di lokasi-lokasi sulit seperti area konstruksi tinggi, kapal, atau lapangan minyak, tanpa mengorbankan daya tembus hingga 40mm (Q235) dan stabilitas sinar.
• Dokumentasi Visual Permanen & Objektif: Hasil inspeksi direkam langsung pada film radiografi, memberikan bukti visual nyata tentang ukuran, bentuk, dan lokasi cacat yang dapat disimpan jangka panjang untuk audit kualitas, analisis tren, dan kepatuhan regulasi.
• Minimal Preparasi Sampel: Tidak memerlukan preparasi permukaan material yang khusus (surface roughness), dan ukuran butir material memiliki efek minimal pada hasil, sehingga mempercepat proses inspeksi dan mengurangi biaya persiapan.
• Stabilitas Tinggi di Lingkungan Keras: Dirancang dengan kemampuan anti-interferensi yang kuat dan sistem pendingin andal, alat ini dapat bekerja sama dengan unit pembangkit listrik dan tetap stabil di berbagai kondisi lingkungan yang menantang.

Secara keseluruhan, Mitech XXQ-2505 adalah investasi penting bagi profesional yang membutuhkan alat ukur dan uji yang memberikan kepastian. Alat ini mengubah inspeksi cacat internal dari kegiatan yang bersifat dugaan menjadi proses pengukuran yang terukur, terdokumentasi, dan sangat andal, langsung di lapangan.

Teknologi/Metode

Mitech XXQ-2505 bekerja berdasarkan prinsip radiografi industri. Generator portabel menghasilkan sinar-X yang diarahkan ke material uji. Sinar-X akan ditransmisikan melalui material, dengan intensitasnya melemah secara berbeda tergantung pada ketebalan dan densitas material. Area dengan cacat internal (seperti porositas, retak, atau inklusi) akan menyerap sinar-X berbeda dibanding area yang solid. Perbedaan intensitas ini direkam oleh film radiografi khusus yang ditempatkan di sisi berlawanan material. Film kemudian diproses di ruang gelap, dimana cacat akan tampil sebagai variasi densitas (bayangan) pada film. Gambar yang dihasilkan bersifat permanen, jelas, dan memungkinkan analisis kualitatif serta kuantitatif terhadap cacat, memberikan keunggulan objektif yang tidak dapat dicapai oleh metode inspeksi visual atau penetrant testing konvensional.

Quality Control & Use Case

• Inspeksi Las (Welding Inspection): Memeriksa cacat seperti porositas, slag inclusion, retak, dan lack of fusion pada sambungan las di pipa, pressure vessel, dan struktur baja.
• Quality Control Manufaktur: Mendeteksi cacat pengecoran (casting defects), rongga, atau inklusi pada komponen logam sebelum dirakit atau dipasang.
• Pemeliharaan & Inspeksi In-Service: Memeriksa korosi bawah permukaan, erosi, atau retak fatigue pada komponen aktif di pembangkit listrik, kilang minyak, dan fasilitas industri.
• Penerbangan & Dirgantara: Inspeksi komponen kritis seperti bilah turbin, roda pendarat, dan sambungan struktural pesawat.
• Pendidikan & Pelatihan NDT: Sebagai alat peraga dan praktik untuk pelatihan teknisi NDT di lembaga pendidikan dan pusat sertifikasi.

Dengan kemampuan memberikan bukti fisik yang tidak terbantahkan, Mitech XXQ-2505 menjadi tulang punggung program jaminan kualitas. Alat ini memastikan konsistensi mutu dari batch ke batch, membantu perusahaan mematuhi standar internasional seperti ISO, ASME, dan API, serta mengurangi risiko kegagalan yang berpotensi menimbulkan biaya besar dan membahayakan keselamatan.

Fitur Unggulan

• Desain Portabel dan Ringan: Generator berbobot 35 kg dan controller 12 kg memudahkan mobilisasi dan pengoperasian di lokasi konstruksi atau area terbatas, meningkatkan efisiensi inspeksi lapangan.
• Kontrol Mikrokomputer dengan Proteksi Lengkap: Dilengkapi sistem kontrol cerdas dengan proteksi suhu berlebih (over temperature), proteksi arus (mA stabil), dan delay start untuk keselamatan operator, serta indikasi fault untuk memudahkan pemeliharaan.
• Hasil Visual Berkualitas Tinggi & Tahan Lama: Menggunakan film radiografi yang menghasilkan citra cacat yang tajam dan jelas, dapat disimpan sebagai dokumentasi permanen untuk keperluan audit dan analisis lebih lanjut.
• Kompatibel dengan Berbagai Sumber Daya: Dapat dioperasikan dengan sumber listrik AC220V+/-10% dan dirancang untuk bekerja sama dengan unit pembangkit listrik (generator set), ideal untuk lokasi remote.
• Rentang Aplikasi Material yang Luas: Efek ukuran butir material minimal dan tidak memerlukan preparasi permukaan khusus, sehingga dapat diaplikasikan pada berbagai material logam di banyak industri.
• Pengoperasian yang User-Friendly: Dengan kontrol knob untuk waktu eksposur dan kV, serta display digital yang informatif, memungkinkan teknisi terlatih mengoperasikannya dengan prosedur yang jelas.
• Dukungan untuk Penelitian & Presisi: Sebagai alat ukur NDT yang akurat, sangat cocok untuk kegiatan penelitian material, analisis kegagalan (failure analysis), dan pengujian yang memerlukan data presisi di laboratorium.

Pengguna Ideal

Mitech XXQ-2505 sangat cocok untuk teknisi NDT bersertifikat, inspektur kualitas di industri fabrikasi baja dan manufaktur berat, serta tim pemeliharaan di sektor minyak & gas, pembangkit listrik, dan kelautan. Alat ini juga menjadi pilihan utama untuk konsultan inspeksi independen, lembaga penelitian material, dan institusi pendidikan vokasi yang membutuhkan peralatan uji yang andal dan dapat dibawa ke lapangan untuk tugas-tugas inspeksi yang kritis.

Cara Pakai Singkat

1. Persiapan & Pemeriksaan Keamanan: Pastikan area radiografi telah diamankan, tekanan udara generator >=0.35 MPa, dan kabel ground terhubung dengan baik. 2. Penyiapan Sampel & Film: Posisikan sampel material di antara generator X-Ray dan kaset film radiografi sesuai teknik radiografi yang ditentukan. 3. Pengaturan Parameter: Hidupkan unit, atur waktu eksposur menggunakan knob, lakukan pemanasan (warm-up) tabung, lalu atur nilai kV yang diperlukan berdasarkan ketebalan dan jenis material. 4. Aktivasi & Eksposur: Tekan tombol “HV” untuk memulai eksposur. Sistem akan menghitung mundur waktu secara otomatis. Gunakan fitur delay start jika diperlukan untuk memberi waktu operator menjauh. 5. Pengambilan & Pemrosesan Film: Setelah eksposur selesai, ambil film dan proses di ruang gelap (developing, fixing, washing, drying). 6. Interpretasi Hasil: Amati film kering pada viewbox (light box) untuk mengidentifikasi, mengukur, dan mencatat indikasi cacat sesuai standar yang berlaku.

FAQ Singkat

Q: Apa keunggulan utama dibanding metode NDT lainnya seperti Ultrasonic? A: Keunggulan utamanya adalah menghasilkan rekaman visual permanen (film) yang menunjukkan bentuk dan distribusi cacat secara langsung, lebih mudah diinterpretasi untuk beberapa jenis cacat, dan menjadi bukti dokumentasi yang objektif.

Q: Apakah alat ini memerlukan ruang khusus atau perisai radiasi? A: Ya. Pengoperasian HARUS mengikuti prosedur keselamatan radiografi. Diperlukan perisai (misalnya timbal) atau pengamanan area dengan radius aman (minimal 20 meter) untuk melindungi personel dari paparan radiasi.

Q: Bagaimana dengan kalibrasi dan perawatan rutin? A: Alat memerlukan kalibrasi periodik oleh teknisi bersertifikat untuk memastikan akurasi output kV dan mA. Perawatan rutin meliputi pengecekan tekanan udara, kebersihan konektor, dan kinerja kipas pendingin.

Q: Dapatkah digunakan untuk inspeksi material selain logam? A: Secara prinsip dapat, tetapi efektivitasnya sangat bergantung pada densitas material. Alat ini dioptimalkan untuk material logam seperti baja, aluminium, dan paduan lainnya.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan operasi? A: Kami dapat merekomendasikan skema pelatihan dan sertifikasi operator NDT yang sesuai. Untuk detail pelatihan, silakan konsultasikan langsung dengan tim ahli kami.

Harga & Konsultasi

Untuk mendapatkan penawaran harga Mitech XXQ-2505 yang kompetitif dan detail spesifikasi teknis lengkap, serta konsultasi mengenai aplikasi spesifik di industri Anda, jangan ragu untuk menghubungi tim spesialis alat uji kami di CV Java Multi Mandiri. Kami siap membantu Anda memilih solusi NDT yang paling tepat. Diskusikan kebutuhan inspeksi material Anda sekarang juga untuk memastikan kualitas dan keselamatan operasional. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
