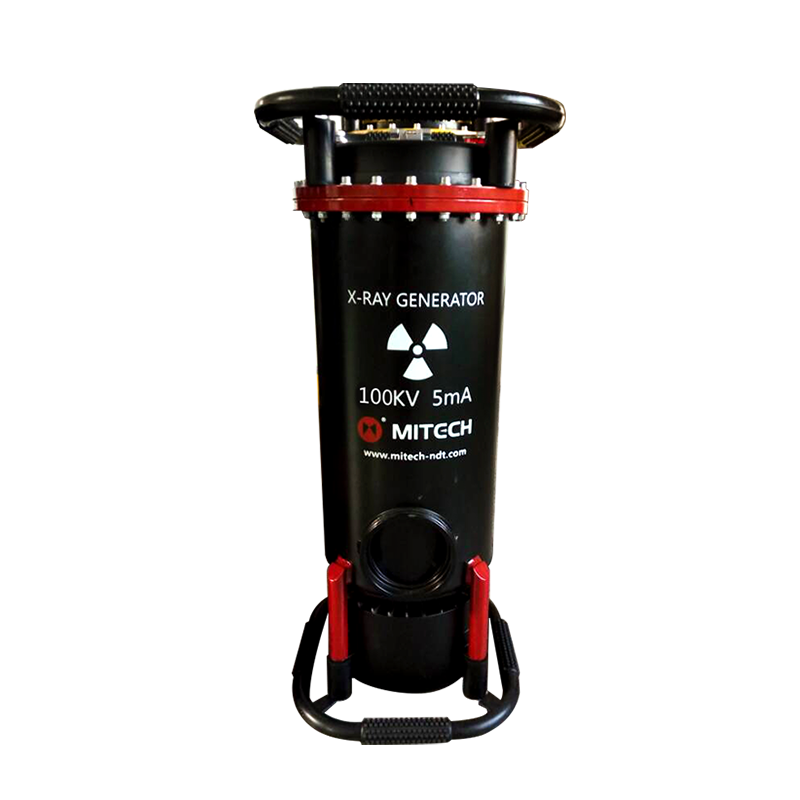

Mitech XXQ-1005 Ray Flaw Detector

Dalam industri seperti konstruksi baja, penerbangan, minyak & gas, dan pembangkit listrik, deteksi cacat internal yang tidak terlihat merupakan tantangan kritis. Kegagalan dalam mengidentifikasi retak, porositas, atau inklusi pada material lasan dan komponen dapat berakibat fatal, menyebabkan kerusakan infrastruktur, downtime operasional yang mahal, hingga risiko keselamatan yang serius. Metode inspeksi visual atau konvensional seringkali tidak memadai untuk menjamin integritas material, sementara peralatan X-Ray stasioner tidak fleksibel untuk lokasi kerja yang sulit. Mitech XXQ-1005 Ray Flaw Detector Portable hadir sebagai solusi revolusioner yang menggabungkan keakuratan pengujian tidak merusak (NDT) dengan portabilitas maksimal. Alat ini menjawab kebutuhan akan inspeksi yang andal, cepat, dan dapat dilakukan di lapangan, memastikan kualitas material dan kepatuhan terhadap standar keselamatan industri yang ketat dengan lebih efisien dan terpercaya.

Mengapa Mitech XXQ-1005 Penting

• Portabilitas dan Kemudahan Operasi di Lapangan: Dengan desain ringkas (generator 10 kg, kontroler 12 kg) dan kemampuan bekerja sama dengan unit pembangkit listrik, alat ini sangat cocok untuk inspeksi di lingkungan keras seperti lokasi konstruksi tinggi, kapal, atau rig lepas pantai di mana akses terbatas.
• Hasil Dokumentasi yang Jelas dan Tahan Lama: Menggunakan film radiografi yang langsung menampilkan ukuran dan bentuk cacat internal dengan gambar yang tajam. Hasil ini dapat disimpan dalam jangka panjang (long-term preserved) sebagai bukti dokumentasi kualitas untuk audit dan analisis lebih lanjut.
• Minimal Persiapan Permukaan & Konsistensi Hasil: Tidak memerlukan persiapan permukaan material yang khusus (tanpa special requirements to surface roughness), mempercepat proses inspeksi. Ukuran butir material juga memiliki efek minimal pada hasil tes (little effect on test results), memberikan konsistensi yang tinggi.
• Keandalan dan Stabilitas dalam Berbagai Kondisi: Dilengkapi dengan sirkuit anti-interferensi yang kuat, proteksi suhu berlebih, dan kemampuan bekerja pada suhu -25 C hingga 40 C, menjamin operasi yang stabil dan hasil yang dapat diandalkan bahkan di lingkungan industri yang penuh tantangan.

Dalam dunia pengujian material dan quality control yang menuntut akurasi dan ketepatan, kehadiran alat yang portabel namun tidak mengorbankan kualitas data adalah hal vital. Mitech XXQ-1005 memungkinkan teknisi dan inspektur untuk melakukan pemeriksaan radiografi langsung di sumber masalah, mengurangi waktu tunggu sampel ke lab, dan memungkinkan pengambilan keputusan cepat di lapangan. Ini bukan sekadar alat ukur, tetapi investasi dalam pencegahan risiko, efisiensi biaya, dan jaminan kualitas produk akhir.

Teknologi/Metode

Mitech XXQ-1005 bekerja berdasarkan prinsip radiografi industri. Alat ini menghasilkan sinar-X yang diarahkan ke material uji. Ketika sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda-beda tergantung pada ketebalan dan densitas material. Area dengan cacat internal (seperti retak atau rongga) akan menyerap sinar-X lebih sedikit dibandingkan area yang solid, sehingga menciptakan variasi paparan pada film radiografi khusus yang ditempatkan di belakang material. Perbedaan paparan ini, setelah film diproses di ruang gelap (developing, fixing), akan terlihat sebagai variasi kegelapan (density) pada film. Gambar yang dihasilkan memberikan representasi visual dua dimensi dari struktur internal, memungkinkan operator yang terlatih untuk mengidentifikasi, mengukur, dan mengevaluasi jenis, ukuran, dan lokasi cacat. Dibandingkan metode inspeksi manual yang subjektif, teknologi ini memberikan bukti fisik objektif dan terukur tentang integritas material, sangat penting untuk penelitian dan analisis kegagalan yang mendalam.

Quality Control & Use Case

• Inspeksi Las dan Sambungan: Memeriksa kualitas lasan pada pipa tekanan, bejana (pressure vessels), boiler, dan struktur baja untuk mendeteksi cacat seperti porositas, inklusi terak, atau retak.
• Pemeriksaan Komponen Manufaktur: Mendeteksi cacat coran, forging, atau cacat manufaktur pada komponen mesin, suku cadang pesawat, dan bagian otomotif.
• Pemeliharaan dan Inspeksi di Lokasi Tinggi (High-Altitude Operations): Ideal untuk inspeksi rutin atau investigasi kegagalan pada menara, jembatan, dan struktur industri lainnya yang sulit dijangkau.
• Aplikasi di Industri Strategis: Digunakan secara luas di galangan kapal, industri pertahanan, pabrik kimia, dan fasilitas pembangkit listrik untuk memastikan keamanan dan keandalan aset.
• Pendidikan dan Pelatihan NDT: Sebagai alat peraga yang efektif di lembaga pendidikan dan pelatihan untuk mengajarkan prinsip-prinsip radiografi industri.

Dengan kemampuan mendeteksi cacat internal secara non-destruktif, Mitech XXQ-1005 menjadi tulang punggung program jaminan kualitas. Alat ini membantu perusahaan mematuhi standar internasional seperti ASME, API, atau ISO yang mensyaratkan inspeksi NDT. Konsistensi hasil yang dihasilkan meminimalkan variasi interpretasi antar operator, menciptakan proses QC yang lebih terstandarisasi, terukur, dan dapat dilacak, yang pada akhirnya melindungi reputasi merek dan menghindari biaya akibat kegagalan produk.

Fitur Unggulan

• Desain Portable dan Ringan: Generator X-Ray berbobot hanya 10 kg dan kontroler 12 kg memungkinkan mobilitas tinggi untuk inspeksi di lapangan yang sulit, seperti yang sering dibutuhkan dalam Mitech Series peralatan uji lapangan.
• Kontrol Mikrokomputer yang Cerdas: Dilengkapi dengan sistem kontrol mikro yang menstabilkan arus tabung (mA) dan tegangan (KV), memastikan output sinar-X yang konsisten untuk kualitas gambar yang unggul.
• Sistem Proteksi Komprehensif: Memiliki proteksi suhu berlebih, alarm kesalahan yang dapat ditampilkan, dan sirkuit anti-interferensi untuk memastikan keamanan operator dan keandalan alat dalam jangka panjang.
• Fungsi Start Tunda (Delayed Start): Memungkinkan operator untuk mengatur jeda waktu (0.1-5 menit) sebelum paparan dimulai, memberikan waktu yang aman untuk meninggalkan area radiasi.
• Kompatibilitas dengan Berbagai Sumber Daya: Dapat bekerja sama dengan unit pembangkit listrik portabel, menjadikannya solusi mandiri untuk lokasi terpencil tanpa sumber listrik stabil AC220V+/-10% 50HZ.
• Hasil Film yang Presisi dan Awet: Menghasilkan gambar cacat yang benar, jelas, dan dapat disimpan secara permanen pada film, memberikan rekaman dokumentasi yang tak terbantahkan untuk analisis dan audit.
• Daya Tembus yang Memadai untuk Aplikasi Umum: Dengan daya tembus maksimum 8 mm pada material baja Q235, cocok untuk berbagai aplikasi inspeksi rutin di banyak sektor industri.

Pengguna Ideal

Alat ini sangat cocok untuk teknisi NDT, inspektur kualitas (QC) di lapangan, engineer pemeliharaan di industri minyak & gas dan pembangkit listrik, serta staf laboratorium pengujian material yang membutuhkan solusi inspeksi internal yang portabel dan andal. Konsultan inspeksi dan kontraktor yang bekerja pada proyek konstruksi baja, penerbangan, atau bejana tekan juga akan sangat terbantu dengan fleksibilitas dan keakuratan yang ditawarkan oleh Mitech XXQ-1005. Lembaga pendidikan dan pelatihan kejuruan di bidang teknik juga dapat memanfaatkannya sebagai alat praktik yang mendekati kondisi dunia industri nyata.

Cara Pakai Singkat

1. Pastikan generator terisi udara pada tekanan kerja 0.35-0.50 MPa dan semua kabel terhubung dengan baik ke kontroler dan sumber daya. 2. Nyalakan kontroler. Sistem akan melakukan inisialisasi selama 15 detik (ditandai bunyi buzzer). Setelah standby light menyala, alat siap. 3. Atur waktu eksposur yang diinginkan menggunakan knob waktu pada kontroler. Lakukan pemanasan (warm-up) mesin sesuai petunjuk untuk menjaga vakum tabung sinar-X. 4. Atur nilai KV (tegangan tabung) sesuai dengan ketebalan dan jenis material yang akan diuji. 5. Tempatkan film radiografi dalam kaset di belakang objek uji, pastikan area yang akan diinspeksi sejajar dengan sumber sinar. 6. Aktifkan fungsi tunda jika diperlukan, lalu tekan tombol “HV ON”. Menjauhlah ke area aman (minimal radius 20 meter tanpa proteksi). Paparan akan berjalan otomatis sesuai waktu yang diatur. 7. Setelah paparan selesai, ambil film dan proses di ruang gelap. Evaluasi gambar cacat yang terbentuk pada film yang telah dikeringkan menggunakan viewbox.

FAQ Singkat

Q: Apakah alat ini aman digunakan di lapangan? A: Ya, dengan catatan. Alat dilengkapi fitur start tunda dan berbagai proteksi. Pengguna WAJIB mengikuti prosedur keselamatan radiografi, menggunakan alat pelindung diri (APD) seperti apron timah, dan membatasi area paparan (misal dengan barikade dan signage). Inspeksi harus dilakukan oleh personel bersertifikat NDT Radiografi.

Q: Bagaimana dengan akurasi dan kejelasan hasil deteksi cacat? A: Hasil deteksi divisualisasikan langsung pada film radiografi industri khusus. Gambar cacat yang dihasilkan sangat jelas dan detail, memungkinkan identifikasi dan pengukuran yang presisi. Stabilitas output sinar-X yang dikontrol mikrokomputer juga menjaga konsistensi kualitas gambar.

Q: Apakah permukaan material perlu dipersiapkan khusus? A: Tidak. Salah satu keunggulan radiografi adalah tidak memerlukan preparasi permukaan yang khusus (seperti polishing halus). Ini mempercepat proses inspeksi secara signifikan dibanding metode UT (Ultrasonic Testing) tertentu yang membutuhkan coupling dan permukaan halus.

Q: Industri apa saja yang paling cocok menggunakan alat ini? A: Alat ini sangat luas penerapannya, terutama di industri yang membutuhkan inspeksi portabel: Pembangkit Listrik (pipa, boiler), Konstruksi Baja (sambungan las), Penerbangan (komponen), Minyak, Gas & Petrokimia (pipa dan vessel), serta Galangan Kapal.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan atau dukungan purna jual? A: Ya. Sebagai spesialis di bidang alat uji dan ukur untuk industri, laboratorium, dan pendidikan, kami tidak hanya menjual produk berkualitas seperti Mitech original, tetapi juga memberikan konsultasi teknis dan dukungan untuk integrasi alat ke dalam workflow Anda. Hubungi kami untuk diskusi lebih lanjut.
