Uji Impact dengan NOVOTEST STRIKE-U30630 Cegah Defect Welding Early Stage
Bayangkan Anda baru saja menyelesaikan inspeksi rutin pada komponen struktural pesawat yang baru dilas. Semua tampak sempurna di permukaan, namun tiga bulan kemudian, saat beban operasional menerpa, retakan mikro mulai muncul dan berkembang menjadi kegagalan kritis. Situasi ini bukan sekadar mimpi buruk Quality Control Manager—ini realita yang bisa menghentikan lini produksi, menguras anggaran perbaikan, dan yang paling parah, mengorbankan keselamatan. Di sinilah urgensi sebuah metode pengujian yang mampu melihat lebih dalam dari sekadar inspeksi visual. Alat uji impact hadir sebagai garda terdepan untuk mendeteksi potensi defect welding sejak tahap paling awal. NOVOTEST STRIKE-U30630 menjawab tantangan ini dengan teknologi pengukuran ketangguhan bentur yang presisi, memungkinkan Anda menangkap sinyal bahaya sebelum berubah menjadi bencana. Mari kita telaah bagaimana alat ini mentransformasi proses quality control pengelasan Anda.
- Tantangan Utama di Industri Pengelasan Dirgantara
- Kebutuhan Pengujian yang Harus Dipenuhi
- Solusi dengan Impact Tester NOVOTEST STRIKE-U30630
- Cara Kerja dan Aplikasi di Lapangan
- Studi Implementasi Singkat
- Keunggulan Dibanding Metode Konvensional
- Tips Memilih Alat Uji Impact yang Tepat
- Kesimpulan
- FAQ
- References
Tantangan Utama di Industri Pengelasan Dirgantara
Industri dirgantara beroperasi pada level toleransi yang nyaris tanpa kompromi. Setiap sambungan las pada komponen pesawat menyimpan potensi risiko yang tidak bisa Anda abaikan. Material modern seperti aluminium alloy seri 7000 dan titanium alloy memang menawarkan rasio kekuatan-terhadap-berat yang superior, namun sifat metalurginya justru membuatnya rentan terhadap permasalahan kompleks pasca-pengelasan.
Proses pengelasan menciptakan siklus termal ekstrem dalam hitungan detik. Pemanasan yang mencapai suhu lebih dari 1000°C dan pendinginan cepat menghasilkan tegangan sisa atau residual stress yang signifikan. Tegangan ini seringkali tidak terdeteksi secara kasat mata, namun diam-diam mengintai sebagai bom waktu yang siap melepaskan energinya dalam bentuk distorsi atau retakan saat komponen menerima beban operasional.
Defect tersembunyi lainnya juga mengancam integritas sambungan las. Porositas gas yang terperangkap, fenomena lack of fusion akibat penetrasi tidak sempurna, hingga retakan mikro di zona terpengaruh panas atau Heat Affected Zone kerap lolos dari pemeriksaan visual maupun dye penetrant. Metode Non-Destructive Testing seperti radiografi memang bisa membantu, namun tidak selalu memberikan gambaran utuh tentang ketangguhan material dalam merespon beban kejut.
Konsekuensi dari kegagalan deteksi ini sangat serius. Satu sambungan las yang cacat pada engine mount atau landing gear strut bisa menjadi titik awal kegagalan struktural yang membahayakan seluruh penerbangan. Sementara dari sisi bisnis, satu temuan defect di tahap akhir produksi memicu rework mahal, penundaan delivery, dan yang paling merugikan adalah rusaknya reputasi pabrikan di mata operator pesawat dan otoritas keselamatan penerbangan.
Kebutuhan Pengujian yang Harus Dipenuhi
Untuk menutup celah risiko di atas, Anda tidak bisa hanya mengandalkan satu jenis pengujian. Verifikasi kualitas welding membutuhkan pendekatan multi-parameter, dan salah satu yang paling krusial adalah pengukuran ketangguhan material terhadap beban kejut. Di sinilah standar internasional memberikan arahan yang jelas.
ASTM E23 dan ISO 148-1 merupakan dua standar utama yang mewajibkan pelaksanaan uji impact pada sambungan las, khususnya untuk aplikasi kritis. Standar ini mendefinisikan secara rinci metode pengujian, dimensi spesimen, dan kriteria penerimaan yang harus Anda patuhi. Pengujian ini mengukur energi yang diserap material saat menerima pukulan mendadak dari pendulum, sebuah nilai yang dikenal sebagai impact energy atau absorbed energy.
Mengapa parameter ini vital? Karena proses pengelasan tidak hanya menyambung dua logam, tetapi juga mengubah mikrostruktur material di sekitar sambungan. Variasi ukuran butir, fasa metalurgi, dan distribusi kekerasan dapat menurunkan ketangguhan secara drastis. Material yang memiliki kekuatan tarik tinggi belum tentu tangguh. Sifat tangguh inilah yang menentukan kemampuan material menyerap energi dan berdeformasi plastis tanpa patah secara getas.
Kebutuhan industri menuntut akurasi dan reproduksibilitas tinggi pada setiap pengujian. Anda membutuhkan alat yang tidak hanya presisi, tetapi juga mampu memberikan data konsisten dari batch ke batch. Deteksi dini atau early stage detection menjadi kunci: Anda harus mampu mengidentifikasi penurunan kualitas welding segera setelah proses pengelasan selesai, bukan menunggu hingga komponen terpasang dan gagal dalam uji beban akhir. Hanya dengan cara inilah Anda bisa mencegah costly rework dan menjaga ritme produksi tetap efisien.

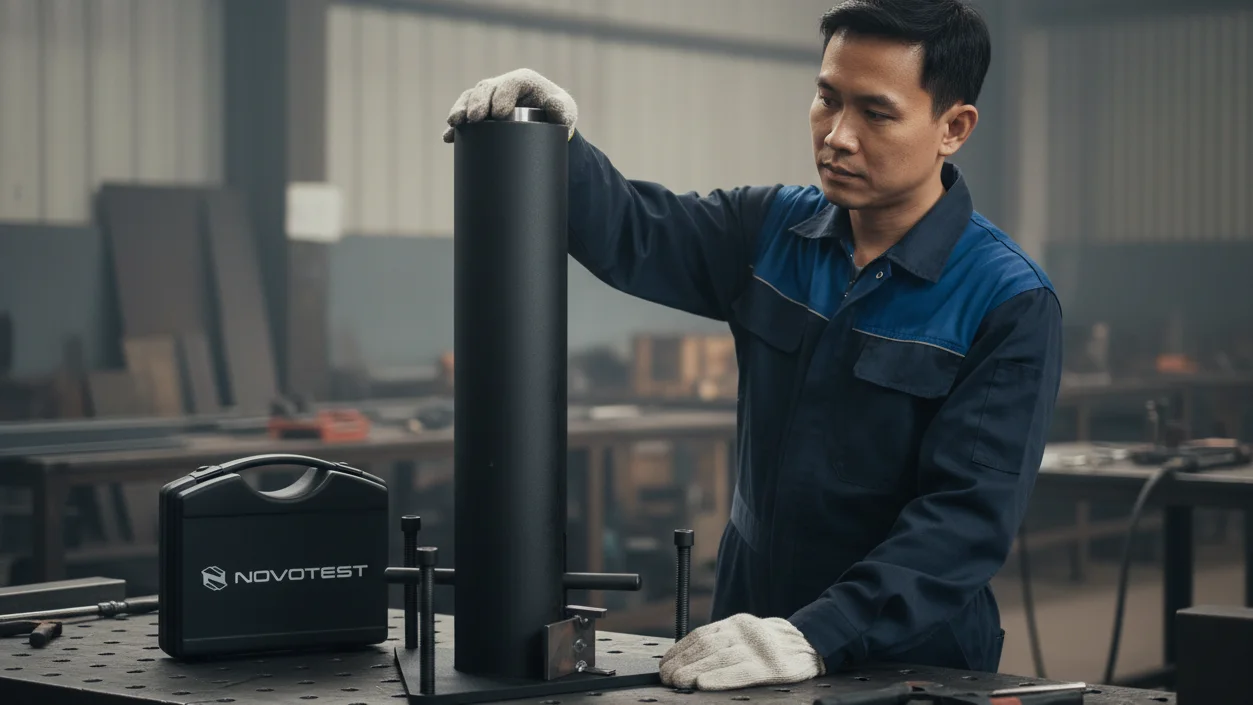

Solusi dengan Impact Tester NOVOTEST STRIKE-U30630
Menjawab kebutuhan pengujian ketangguhan yang ketat tersebut, NOVOTEST STRIKE-U30630 hadir sebagai platform uji impact yang menggabungkan presisi mekanis dengan kepraktisan operasional modern. Brand NOVOTEST telah membangun reputasi global dalam menyediakan instrumen pengujian material, dan seri STRIKE-U30630 melanjutkan tradisi ini dengan teknologi terkini untuk keperluan pengukuran ketahanan bentur.
Salah satu keunggulan utama alat ini adalah rentang energi yang luas dan fleksibel, mulai dari 0,14 Joule hingga 50 Joule. Cakupan ini memungkinkan Anda menguji spesimen las dari material lembaran tipis seperti aluminium alloy 0,5 mm hingga komponen baja struktural yang lebih tebal. Apakah Anda mengerjakan ducting udara bertekanan, bracket avionik, atau komponen engine mount, STRIKE-U30630 memiliki konfigurasi energi yang sesuai.
Kepatuhan terhadap standar internasional merupakan fondasi desain alat ini. NOVOTEST STRIKE-U30630 memenuhi persyaratan pengujian dari IEC, ISO, dan ASTM, termasuk standar spesifik seperti IEC 60068-2-75:1997. Hasil pengujian yang Anda peroleh memiliki validitas global, mendukung proses sertifikasi produk dan mempermudah audit kepatuhan dari otoritas penerbangan sipil manapun.
Fitur unggulan alat ini mencakup sistem pelepasan pendulum yang presisi, interface user-friendly, dan kemampuan data logging yang memudahkan dokumentasi. Akurasi tinggi yang ditawarkan menghilangkan keraguan dalam pengambilan keputusan quality control. Anda mendapatkan data numerik yang objektif—bukan sekadar perkiraan subjektif—tentang ketangguhan sambungan las.
Untuk wilayah Indonesia, Anda bisa memperoleh NOVOTEST STRIKE-U30630 melalui CV. Java Multi Mandiri, distributor resmi yang menyediakan jaminan layanan purna jual. Keberadaan distributor resmi ini penting, memastikan Anda tidak hanya mendapatkan alat yang asli, tetapi juga dukungan teknis, pelatihan penggunaan, dan ketersediaan suku cadang yang memadai untuk menjaga investasi alat ukur Anda dalam jangka panjang.
Tabel spesifikasi utama yang perlu Anda pertimbangkan:
| Spesifikasi | Detail |
|---|---|
| Rentang Energi Bentur | 0,14 – 50 Joule |
| Tinggi Jatuh Vertikal | 56 – 500 mm (dapat diatur) |
| Massa Impact Body | 0,25 kg – 10 kg (berbagai pilihan) |
| Diameter Striker Ball | 50 mm |
| Kepatuhan Standar | IEC, ISO, ASTM, GOST (termasuk IEC 60068-2-75) |
| Suhu Operasional | -45 °C hingga +40 °C |
| Berat Total Maks. | 21,5 kg |
Cara Kerja dan Aplikasi di Lapangan
Menggunakan NOVOTEST STRIKE-U30630 untuk menguji ketangguhan material las bukanlah prosedur yang rumit, namun memerlukan kedisiplinan tinggi untuk memastikan hasil yang valid dan dapat direproduksi. Berikut langkah-langkah praktis yang dapat Anda terapkan di lini quality control.
Persiapan spesimen uji
Dalam hal ini, Anda harus menyiapkan spesimen dari area sambungan las sesuai dengan dimensi yang ditentukan oleh standar acuan, misalnya 10x10x55 mm seperti yang umum pada standar ISO 148. Pembuatan takikan atau notch pada area las—tepat di zona fusi atau Heat Affected Zone—memerlukan ketelitian tinggi. Posisi dan kedalaman notch harus konsisten karena variasi sekecil apapun akan mempengaruhi distribusi tegangan saat impact dan menghasilkan data yang tidak representatif.
Lakukan kalibrasi alat uji
Kalibrasikan sesuai dengan material yang Anda evaluasi. Untuk pengelasan aluminium alloy yang umum digunakan di struktur pesawat, Anda mungkin akan menggunakan rentang energi antara 15 hingga 30 Joule. Atur tinggi jatuh vertikal dan pilih impact body dengan massa yang sesuai berdasarkan tabel referensi yang tersedia di manual alat. Mekanisme pengunci dan pelepasan pada STRIKE-U30630 memastikan energi potensial dilepaskan secara konsisten setiap kali pengujian.
Prosedur pengujian
Ikuti langkah berikut: pasang dan kencangkan spesimen pada landasan tepat di bawah titik impact, pastikan posisinya stabil. Atur dan kunci impact body pada ketinggian yang telah dikalibrasi. Lepaskan pendulum, dan dalam sekejap, display digital akan menampilkan nilai energi serap dalam satuan Joule. Catat parameter yang Anda gunakan—massa, tinggi jatuh, energi bentur—bersama hasilnya sebagai bagian dari dokumentasi QC yang traceable.
Interpretasi hasil
Dalam hal ini, memerlukan pemahaman tentang karakteristik material las. Nilai impact energy yang rendah, berada di bawah batas minimum yang ditetapkan untuk material dan aplikasi spesifik, mengindikasikan potensi kerapuhan. Ini bisa berarti adanya variasi mikrostruktur yang tidak diinginkan, seperti butir kasar di HAZ akibat heat input berlebih, atau adanya cacat mikro yang menurunkan ketangguhan. Sebagai contoh, pada studi kasus pengelasan flap track pesawat, teknisi mendeteksi bahwa parameter pengelasan dengan heat input 1,5 kJ/mm menghasilkan impact energy 18 J, sementara spesifikasi minimum adalah 22 J. Penyesuaian parameter ke 1,2 kJ/mm berhasil meningkatkan ketangguhan ke 25 J, mencegah potensi crack yang sebelumnya tidak terdeteksi oleh uji radiografi.
Studi Implementasi Singkat
Untuk memberi gambaran nyata, mari kita lihat pengalaman sebuah workshop fabrikasi komponen pesawat yang memproduksi bracket engine mount. Workshop ini menghadapi masalah serius: rejection rate mencapai 12% pada inspeksi akhir, dengan temuan utama berupa indikasi retak mikro di sekitar area las yang baru terlihat setelah komponen menjalani uji beban statis.
Analisis akar masalah mengungkapkan bahwa prosedur pengelasan yang ada, meskipun menghasilkan sambungan yang lolos inspeksi visual dan dye penetrant, ternyata meninggalkan tegangan sisa yang tinggi. Tegangan ini, dikombinasikan dengan sedikit penurunan ketangguhan di zona HAZ, menciptakan kondisi ideal bagi inisiasi dan propagasi retak mikro saat beban diaplikasikan. Uji tarik yang rutin dilakukan tidak mampu mendeteksi penurunan ketangguhan ini.
Manajemen workshop memutuskan untuk mengintegrasikan NOVOTEST STRIKE-U30630 ke dalam alur quality control. Setiap batch pengelasan kini diwajibkan menyertakan satu spesimen uji impact yang diambil dari pelat uji dengan parameter pengelasan identik. Hasilnya mencengahkan: teknisi menemukan korelasi kuat antara nilai impact energy di bawah 20 J dengan kemunculan retak mikro pada uji beban statis.
Dengan mengatur ketat parameter pengelasan untuk memastikan impact energy selalu di atas 22 J, rejection rate berhasil ditekan hingga di bawah 1,5% dalam waktu tiga bulan. Lebih impresif lagi, sejak implementasi alat uji ini, tidak ada satu pun komponen engine mount yang mengalami kegagalan dalam uji terbang. Investasi awal pada alat uji impact terbukti jauh lebih ekonomis dibandingkan akumulasi biaya rework, keterlambatan pengiriman, dan potensi klaim garansi yang berhasil dihindari.
Keunggulan Dibanding Metode Konvensional
Mengapa harus beralih ke NOVOTEST STRIKE-U30630 jika Anda sudah memiliki prosedur quality control yang berjalan? Jawabannya terletak pada batasan fundamental dari metode konvensional yang mungkin Anda andalkan saat ini.
Metode uji tarik, meskipun vital, hanya mengevaluasi kekuatan dan elongasi material di bawah beban yang diaplikasikan secara perlahan dan kontinu. Uji ini tidak mampu mensimulasikan respons material terhadap beban kejut mendadak—kondisi yang justru paling relevan untuk komponen pesawat yang mengalami hard landing, getaran mesin, atau impact dari benda asing. Material dengan kekuatan tarik tinggi bisa gagal secara getas dalam kondisi impact, sebuah fenomena yang tidak akan terprediksi hanya dari grafik uji tarik.
Sementara itu, impact tester analog generasi lama, meskipun sudah menerapkan prinsip yang benar, memiliki kelemahan signifikan dalam aspek operasional. Pembacaan nilai energi pada skala analog memerlukan interpretasi visual yang rawan human error. Proses perhitungan dan pencatatan manual memperlambat throughput pengujian dan menyulitkan traceability data untuk keperluan audit.
NOVOTEST STRIKE-U30630 mentransformasi proses ini dengan menghadirkan hasil langsung dalam satuan Joule di layar digital. Kesalahan pembacaan visual tereliminasi. Waktu siklus pengujian menjadi lebih singkat karena tidak ada lagi proses pencatatan manual yang berulang. Setiap data tersimpan digital, siap dipanggil kembali untuk analisis tren, audit kepatuhan standar, atau pembuktian kualitas kepada pelanggan. Desain alat yang ringkas juga menjadi nilai tambah, memudahkan Anda mengintegrasikannya ke dalam tata letak stasiun quality control tanpa perlu mengorbankan ruang kerja yang berharga.
Tips Memilih Alat Uji Impact yang Tepat
Berinvestasi pada impact tester memerlukan pertimbangan matang agar alat yang Anda pilih benar-benar memberikan nilai tambah maksimal untuk aplikasi spesifik Anda, khususnya pengelasan. Berikut panduan praktis yang bisa Anda gunakan sebagai checklist.
- Evaluasi rentang energi yang dibutuhkan. Material yang berbeda memerlukan level energi impact yang berbeda pula. Aluminium alloy yang banyak dipakai di struktur pesawat umumnya memerlukan pengujian di rentang 5–30 Joule. Sementara baja struktural untuk aplikasi tertentu mungkin membutuhkan energi lebih tinggi. Pastikan alat yang Anda pilih memiliki fleksibilitas untuk mencakup semua material dalam portofolio produksi Anda.
- Verifikasi kompatibilitas dengan standar yang berlaku. Apakah Anda perlu mematuhi ASTM E23, ISO 148-1, atau standar internal perusahaan yang mengacu pada IEC? NOVOTEST STRIKE-U30630 dirancang untuk memenuhi multi-standar, namun Anda tetap perlu memastikan bahwa konfigurasi spesifik alat—dimensi striker, kecepatan impact, dan geometri pendulum—sesuai dengan persyaratan standar yang menjadi acuan Anda.
- Prioritaskan fitur yang mendukung produktivitas dan integritas data. Kalibrasi yang mudah, output digital, dan kemampuan penyimpanan data adalah tiga fitur kunci. Traceability merupakan aspek krusial dalam industri dirgantara; kemampuan untuk melacak data pengujian kembali ke parameter proses pengelasan spesifik akan sangat berharga saat Anda melakukan root cause analysis atau menghadapi audit.
- Jangan abaikan ekosistem dukungan. Ketersediaan dukungan teknis lokal, suku cadang, dan layanan kalibrasi berkala dari distributor resmi adalah faktor penentu keberlanjutan investasi Anda. Di sinilah peran CV. Java Multi Mandiri sebagai distributor resmi NOVOTEST di Indonesia menjadi relevan. Mereka menyediakan solusi lengkap: mulai dari konsultasi pemilihan alat, pelatihan pengguna, hingga dukungan purna jual termasuk kalibrasi. Memiliki mitra lokal yang responsif memastikan alat uji Anda selalu dalam kondisi prima dan siap mendukung target kualitas Anda.
Kesimpulan
Deteksi dini defect welding bukan lagi merupakan pilihan, melainkan keharusan kompetitif dan standar keselamatan yang tidak bisa ditawar. Metode pengelasan modern menghasilkan sambungan yang semakin kompleks, dan ketergantungan pada inspeksi visual atau metode pengujian yang tidak lengkap hanya akan menyisakan blind spot yang berbahaya. Uji impact menyediakan windows informasi kritis yang tidak bisa diberikan oleh uji tarik, mengungkap ketangguhan material dalam menghadapi beban kejut—sebuah parameter vital bagi keselamatan penerbangan.
NOVOTEST STRIKE-U30630 hadir sebagai solusi yang menjembatani kebutuhan presisi tinggi, kepatuhan standar internasional, dan efisiensi operasional. Dari studi implementasi yang telah kita bahas, terbukti bahwa investasi pada alat uji ini justru menghindarkan Anda dari biaya rework, klaim garansi, dan potensi kerusakan reputasi yang jauh lebih besar. Saatnya membawa proses quality control pengelasan Anda ke level berikutnya. Diskusikan kebutuhan spesifik aplikasi Anda dan temukan bagaimana NOVOTEST STRIKE-U30630 dapat diintegrasikan ke dalam lini produksi Anda.
FAQ
Apa itu uji impact dan mengapa penting untuk hasil pengelasan?
Uji impact adalah metode pengujian mekanis yang mengukur energi yang diserap oleh material saat mengalami patahan akibat beban kejut secara tiba-tiba. Untuk hasil pengelasan, uji ini penting karena mampu mendeteksi perubahan ketangguhan material di zona las dan Heat Affected Zone akibat siklus termal pengelasan. Kekuatan tarik material mungkin tetap tinggi, namun ketangguhannya bisa menurun drastis, membuatnya rapuh terhadap beban mendadak. Uji impact mengukur secara kuantitatif penurunan ini, memberikan data yang tidak bisa diperoleh dari uji tarik atau inspeksi visual.
Bagaimana cara NOVOTEST STRIKE-U30630 mendeteksi defect welding secara dini?
Alat ini mendeteksi potensi defect secara tidak langsung melalui korelasi antara rendahnya nilai impact energy dengan cacat mikro atau degradasi mikrostruktur. Dengan menguji spesimen las yang diproduksi pada setiap batch, Anda dapat melihat tren penurunan ketangguhan. Jika nilai absorbed energy tiba-tiba berada di bawah ambang batas yang telah ditetapkan, hal itu menjadi indikator dini bahwa parameter pengelasan—seperti heat input atau kecepatan pendinginan—mungkin menghasilkan struktur getas atau cacat mikro, sehingga koreksi dapat segera dilakukan sebelum komponen masuk ke tahap produksi lebih lanjut.
Apakah alat ini sesuai untuk standar industri dirgantara di Indonesia?
Ya. NOVOTEST STRIKE-U30630 dirancang untuk memenuhi persyaratan standar internasional yang diadopsi oleh industri dirgantara Indonesia, seperti ISO 148-1 dan ASTM E23. Alat ini juga memenuhi standar IEC, termasuk IEC 60068-2-75, menjadikannya alat uji yang validitas hasilnya diakui secara global, mendukung proses sertifikasi dan audit kepatuhan yang diperlukan oleh otoritas penerbangan.
Di mana saya bisa mendapatkan NOVOTEST STRIKE-U30630 dan layanan kalibrasi?
Anda dapat memperoleh NOVOTEST STRIKE-U30630 melalui distributor resmi NOVOTEST di Indonesia, CV. Java Multi Mandiri. Mereka menyediakan tidak hanya unit alat uji, tetapi juga konsultasi teknis untuk memilih konfigurasi yang tepat, pelatihan pengguna, serta layanan purna jual yang mencakup kalibrasi berkala. Menghubungi distributor resmi menjamin Anda mendapatkan produk asli dengan dukungan penuh, memastikan investasi alat ukur Anda memberikan kinerja optimal dalam jangka panjang.
Rekomendasi Coating Testing
References
- ASTM International. “ASTM E23-18: Standard Test Methods for Notched Bar Impact Testing of Metallic Materials.” West Conshohocken, PA: ASTM International, 2018.
- International Organization for Standardization. “ISO 148-1:2016: Metallic materials — Charpy pendulum impact test — Part 1: Test method.” Geneva: ISO, 2016.
- International Electrotechnical Commission. “IEC 60068-2-75:2014: Environmental testing — Part 2-75: Tests — Test Eh: Hammer tests.” Geneva: IEC, 2014.
- Kou, Sindo. Welding Metallurgy. 2nd ed., Hoboken, NJ: John Wiley & Sons, 2003. (Chapter on residual stresses and weld metal toughness).
- CV. Java Multi Mandiri. “Impact Tester NOVOTEST STRIKE-U30630: Spesifikasi dan Aplikasi.” Dokumentasi Produk NOVOTEST Indonesia, 2024.
