Uji Kekasaran Permukaan Melengkung Implan dengan Digital Surface Profile Gauge NOVOTEST SP-1M
Keberhasilan implan medis, dari prostesis pinggul hingga dental implant, sangat bergantung pada fenomena biologis bernama osseointegrasi — perlekatan langsung antara tulang hidup dan permukaan implan. Kunci pemicu proses ini adalah kekasaran permukaan pada level mikro. Nilai Ra atau Rz yang tepat menciptakan “sinyal” mekanis bagi sel osteoblas untuk bermigrasi, berdiferensiasi, dan membentuk matriks tulang baru.
Namun, sebagian besar implan tidak hadir dalam geometri datar. Permukaan sendi bola, ulir dental, atau batang femoral memiliki kontur cekung dan cembung yang menuntut pendekatan metrologi berbeda. Profilometer konvensional sering gagal mengikuti kurvatur atau kehilangan kontak, menghasilkan data bias yang membahayakan validasi kualitas. Di sinilah Digital Surface Profile Gauge NOVOTEST SP-1M menawarkan solusi. Alat ini membawa probe adaptif yang mampu mengukur profil permukaan pada geometri kompleks, memastikan kekasaran merata sesuai standar internasional. Artikel ini mengupas tantangan, standar, metodologi, dan implementasi praktis pengukuran kekasaran permukaan melengkung implan, serta bagaimana perangkat uji ini mendukung kontrol mutu di lini produksi perangkat medis.
- Overview Standar Pengukuran Kekasaran Permukaan Implan
- Persyaratan dan Scope Pengujian Kekasaran Implan Melengkung
- Metode Pengujian yang Diwajibkan untuk Implan
- Alat yang Direkomendasikan: Digital Surface Profile Gauge NOVOTEST SP-1M
- Implementasi di Lapangan: Panduan Langkah-demi-Langkah
- Tantangan dan Solusi dalam Uji Kekasaran Permukaan Melengkung Implan
- Kesimpulan
- FAQ
- References
Overview Standar Pengukuran Kekasaran Permukaan Implan
Standar internasional menjadi fondasi objektif dalam menilai kekasaran implan. Beberapa standar kunci mengatur metode, parameter, dan kriteria penerimaan.
Standar ISO untuk Implan
ISO 4287 mendefinisikan istilah dan parameter profil permukaan, termasuk Ra, Rz, dan Rsm. ISO 4288 menetapkan aturan pengambilan sampel dan pemilihan panjang evaluasi untuk profil periodik dan non-periodik. Sementara itu, ISO 7206-2 secara spesifik membahas persyaratan kekasaran untuk komponen prostesis sendi pinggul, menyebutkan bahwa permukaan artikulasi dan area kontak tulang perlu memenuhi rentang tertentu.
Standar ASTM
ASTM F1854 memberikan panduan evaluasi kekasaran implan logam dengan metode stylus profilometry. Standar ini merinci persiapan spesimen, panjang traverse, cut-off filter, dan pelaporan data. ASTM F2791 melengkapi untuk implan keramik, yang karena sifat brittleness, memerlukan tekanan kontak rendah agar tidak menimbulkan goresan artifisial pada pengukuran.
Parameter Kunci
Tiga parameter utama adalah Ra (kekasaran rata-rata aritmetika), Rz (kedalaman rata-rata profil), dan Rsm (jarak antar puncak rata-rata). Dari sudut pandang biologi, Ra antara 1–10 µm dan Rz antara 5–30 µm terbukti mengoptimalkan diferensiasi osteoblas. Rsm yang lebih kecil menciptakan topografi yang lebih rapat, disukai sel-sel tulang.
Persyaratan Pengukuran pada Permukaan Tidak Planar
ISO 4288 mengakomodasi permukaan melengkung dengan menyarankan penyesuaian panjang sampling dan penggunaan penapisan digital yang lebih ketat untuk menghilangkan komponen gelombang panjang dari bentuk nominal (form removal). Pada radius kecil, panjang evaluasi mungkin perlu dipersingkat agar tidak keluar dari kontur, namun tetap memenuhi batas minimal yang dipersyaratkan.
Persyaratan dan Scope Pengujian Kekasaran Implan Melengkung
Tidak semua area implan membutuhkan kekasaran yang sama. Identifikasi zona kritis dan pemahaman tantangan geometri menjadi langkah awal.
Rentang Kekasaran yang Direkomendasikan
Literatur implantologi menunjukkan rentang optimal Ra 1–10 µm dan Rz 5–30 µm. Implan dental berulir sering menargetkan Ra 1–2 µm pada puncak ulir untuk kontak awal, sementara daerah lembah ulir bisa mencapai Ra 3–5 µm. Prostesis pinggul pada batang femoral lazim memiliki Ra 3–8 µm untuk mendorong pertumbuhan tulang ke dalam pori-pori permukaan.
Geometri Kompleks
Permukaan bola sendi (femoral head) memiliki radius lengkung bervariasi. Ulir dental berbentuk V atau trapezoidal dengan sudut kecil. Lekukan batang femoral (stem) bisa memiliki undercut. Semua geometri ini mempersulit akses stylus konvensional yang membutuhkan kontak tegak lurus sepanjang traverse.
Keterbatasan Profilometer Konvensional
Stylus profilometer standar memiliki batasan radius ujung (biasanya 2–10 µm) dan rentang gaya. Pada permukaan cekung sempit, stylus dapat kehilangan kontak atau mengalami defleksi lateral yang menghasilkan distorsi profil. Selain itu, panjang traverse minimal yang terbatas menyulitkan pengukuran pada area dengan luas akses sempit.
Scope Pengujian
Pengujian wajib mencakup area-area kontak tulang utama. Untuk dental implant, itu berarti bagian tengah dan lembah ulir. Untuk batang femoral, scope meliputi bagian proksimal, tengah, dan distal di berbagai orientasi melingkar. Strategi multi-titik diperlukan untuk memverifikasi homogenitas kekasaran.
Metode Pengujian yang Diwajibkan untuk Implan
Standar merekomendasikan dua pendekatan utama: contact stylus dan non-contact optical, masing-masing dengan kelebihan dan batasannya.
Contact Profilometry (Stylus)
Metode ini paling banyak diadopsi karena kemampuannya mereplika profil mekanis sesungguhnya. Stylus diamond ditarik dengan kecepatan konstan pada permukaan, dan perubahan vertikal dikonversi menjadi sinyal listrik. Dengan mengikuti ISO 4288, panjang evaluasi minimal 4 mm (5 panjang sampling) dan cut-off λc 0,8 mm. Keunggulannya termasuk ketahanan terhadap kontaminan permukaan dan kemudahan kalibrasi.
Non-Contact Optical Methods
Interferometri cahaya putih dan confocal microscopy menawarkan resolusi tinggi tanpa menyentuh permukaan. Namun, pada permukaan metalik yang sangat reflektif atau sudut curam, metode optik dapat kehilangan data atau menghasilkan artefak akibat bayangan. Standar ASTM mengakui metode ini sebagai alternatif, tetapi untuk kurvatur ekstrem contact profilometry tetap menjadi rujukan.
Tantangan Khusus pada Kurva
Pada kurvatur, stylus harus mempertahankan sudut kontak mendekati normal. Radius ujung stylus yang terlalu besar akan bertindak sebagai filter mekanis, menghaluskan puncak. Untuk implan dengan radius kurvatur kurang dari 5 mm, standar menyarankan penggunaan stylus beradius ujung 2 µm dan panjang traverse pendek dengan filter khusus.
Kebutuhan Probe Adaptif
Dari sinilah kebutuhan akan probe adaptif muncul. Desain probe yang memungkinkan stylus mengikuti kontur permukaan dengan tekanan terkontrol, tanpa kehilangan kontak, menjadi syarat mutlak. NOVOTEST SP-1M menghadirkan solusi tersebut dengan probe khusus untuk permukaan melengkung, yang akan dibahas berikutnya.

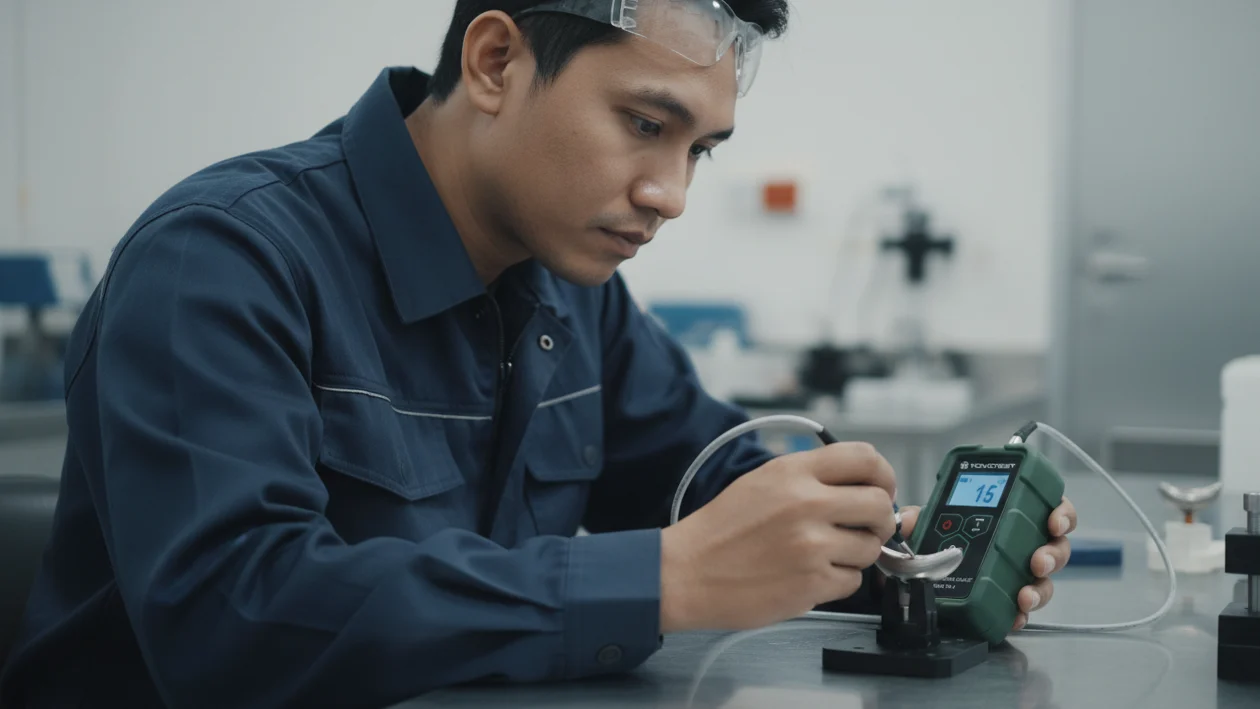

Alat yang Direkomendasikan: Digital Surface Profile Gauge NOVOTEST SP-1M
Menjawab tantangan di atas, NOVOTEST SP-1M hadir sebagai profilometer digital portabel yang dapat mengukur pada permukaan datar dan melengkung.
Spesifikasi Teknis Utama
Probe DSH pada SP-1M memiliki rentang ukur Rz 2–300 µm, mencakup kebutuhan implan dengan sangat baik. Akurasi pengukuran mencapai ±(3% + 2 µm), sehingga untuk target Rz 10 µm deviasi hanya sekitar ±0,5 µm. Resolusi tinggi mampu merekam perubahan mikro yang relevan untuk bioaktivitas. Alat ini juga ringan (≤0,2 kg unit elektronik) dan beroperasi hingga >20 jam dengan dua baterai AA, mendukung mobilitas di lantai produksi.
Berikut spesifikasi kunci dalam bentuk tabel:
| Parameter | Spesifikasi NOVOTEST SP-1M |
|---|---|
| Rentang Ukur (Rz) | 2 – 300 µm |
| Akurasi | ±(3% + 2 µm) |
| Probe | DSH, mampu untuk permukaan datar & melengkung |
| Radius Ujung Stylus | Kecil (kompatibel radius kurva sempit) |
| Layar | Grafis dengan backlight |
| Berat Unit Elektronik | ≤0,2 kg |
| Daya Tahan Baterai | >20 jam (2 x AA) |
| Kompatibel dengan | Coating Thickness Gauge NOVOTEST TP-1M (unit elektronik sama) |
Desain Probe untuk Permukaan Melengkung
Probe DSH pada SP-1M memiliki ujung stylus yang cukup ramping dan dilengkapi mekanisme pegas adaptif. Desain ini memungkinkan stylus tetap mempertahankan kontak normal pada permukaan cekung maupun cembung dengan radius kecil sekalipun. Tekanan kontak terjaga konstan sehingga tidak terjadi kehilangan sinyal di sepanjang traverse.
Kepatuhan Standar
Perangkat ini mengikuti prosedur kalibrasi sesuai standar ISO. Data profil yang dikeluarkan dapat langsung dikonversi ke parameter Ra, Rz, dan lainnya sehingga dapat dibandingkan dengan kriteria penerimaan ASTM F1854 atau ISO 7206-2. Jejak digital memudahkan dokumentasi untuk audit FDA atau notifikasi CE.
Contoh Aplikasi Nyata
Beberapa studi internal laboratorium menunjukkan SP-1M berhasil mengukur profil permukaan batang prosthesis pinggul titanium dengan radius kelengkungan 8 mm. Pada implant dental berlapis hidroksiapatit (HA), alat ini mampu memetakan Rz pada lembah ulir tanpa merusak lapisan rapuh tersebut. Kemampuan ini menjadikannya pilihan tepat untuk riset R&D maupun QC rutin.
Fitur Tambahan
Selain profil kekasaran, unit elektronik SP-1M juga kompatibel dengan probe pengukur ketebalan lapisan (coating thickness) NOVOTEST TP-1M. Ini memberikan nilai tambah bagi manufaktur yang juga perlu mengontrol ketebalan coating HA atau pasivasi. Penyimpanan data digital memudahkan analisis statistik historis.
Implementasi di Lapangan: Panduan Langkah-demi-Langkah
Berikut panduan praktis menggunakan NOVOTEST SP-1M untuk mengukur kekasaran permukaan implan melengkung.
Persiapan Alat & Kalibrasi
Nyalakan unit dan biarkan mencapai suhu operasi. Lakukan kalibrasi menggunakan blok referensi standar yang memiliki nilai Ra/Rz tertelusur. Ikuti prosedur nol dan sensitivitas sesuai manual pabrik. Untuk implan, gunakan blok referensi yang sedekat mungkin dengan target nilai kekasaran.
Penempatan Probe pada Area Melengkung
Tempatkan implan pada dudukan stabil. Arahkan probe tegak lurus terhadap permukaan di titik awal. Untuk kurvatur cekung, pastikan stylus tidak menabrak sisi samping. Manfaatkan dudukan tambahan (opsional) agar orientasi tetap normal sepanjang traverse manual. Pada permukaan bola, orientasi vertikal dengan bantuan v-block kecil sangat membantu.
Pengaturan Parameter Ukur
Pilih panjang evaluasi 4–5 mm (5 panjang sampling) sesuai standar. Atur cut-off λc 0,8 mm untuk menghilangkan waviness. Untuk permukaan dengan radius sangat kecil, pertimbangkan λc 0,25 mm sesuai rekomendasi ISO 4288. Aktifkan filter profil Gaussian.
Eksekusi Pengukuran
Tekan tombol start dan gerakkan probe secara perlahan dan stabil (jika manual) atau biarkan motor menggerakkan pada aksesori otomatisnya. Pantau layar untuk memastikan tidak ada loncatan sinyal atau error. Ulangi pengukuran minimal tiga kali pada tempat yang sama untuk menghitung repeatability.
Akuisisi dan Interpretasi Data
Setelah traverse, SP-1M akan menampilkan nilai Rz digital. Catat nilai Ra, Rz, dan Rsm jika diperlukan. Bandingkan dengan spesifikasi implan. Jika variasi antar-titik melebihi 10%, perlu dilakukan pemetaan lebih lanjut. Data dapat ditransfer ke PC untuk dokumentasi.
Tips untuk Permukaan dengan Coating
Lapisan HA atau titanium plasma-spray bersifat rapuh. Kurangi tekanan kontak stylus (jika fitur tersedia) dan pastikan traverse tidak menimbulkan goresan. Gunakan jumlah pengukuran minimal yang representatif untuk menghindari degradasi permukaan.
Tantangan dan Solusi dalam Uji Kekasaran Permukaan Melengkung Implan
Meski alat sudah mumpuni, kendala lapangan tetap mungkin terjadi. Berikut solusinya.
Probe Kehilangan Kontak pada Kurva Tajam
Ini masalah umum. Solusi: probe NOVOTEST SP-1M memiliki radius ujung kecil dan mekanisme pegas adaptif. Pastikan orientasi stylus benar-benar normal. Jika masih terjadi, pilih traverse dalam arah aksial (mengikuti kurva terpanjang) untuk mengurangi perubahan sudut.
Variasi Kekasaran Antar Lokasi
Kekasaran memang dirancang tidak seragam di seluruh permukaan implan. Solusi: tetapkan grid pemetaan multi-titik dan rotasi implan. Gunakan data untuk menghitung rata-rata dan standar deviasi. Jika variasi di luar toleransi, evaluasi proses surface treatment.
Keterbatasan Alat Portabel untuk Resolusi Tinggi
Beberapa profilometer portabel kehilangan detail pada Rz rendah. NOVOTEST SP-1M dengan resolusi tinggi (sub-mikron) mengatasinya. Tetap valid dengan melakukan korelasi terhadap bench-top profilometer sebagai referensi.
Akses Terbatas pada Celah atau Undercut
Probe SP-1M yang ramping memungkinkan pengukuran pada sudut tertentu. Untuk area yang sangat sempit, gunakan metode pengukuran non-contact sebagai pelengkap, namun jika memungkinkan, SP-1M masih dapat diandalkan dengan pendekatan kreatif, seperti menggunakan extender probe.
Efek Lingkungan dan Keausan Probe
Debu dan suhu dapat mempengaruhi hasil. Solusi: lakukan pengukuran dalam lingkungan terkontrol, rawat stylus secara rutin, ganti jika aus, dan verifikasi kalibrasi dengan blok referensi setiap sesi pengukuran.
Kesimpulan
Mengukur kekasaran permukaan implan melengkung bukan sekadar rutinitas metrologi; ia adalah jaminan bagi keberhasilan osseointegrasi dan keselamatan pasien. Digital Surface Profile Gauge NOVOTEST SP-1M membuktikan bahwa solusi portabel pun dapat mengatasi tantangan geometri kompleks dengan presisi, kepatuhan standar, dan kemudahan operasional. Dengan probe adaptif, rentang ukur mencakup kebutuhan implan, dan fitur digital yang mendukung dokumentasi, alat ini menjadi mitra andal bagi insinyur kendali mutu dan peneliti R&D. Untuk mendukung proses quality control Anda, perangkat seperti NOVOTEST SP-1M tersedia melalui CV. Java Multi Mandiri, distributor alat ukur dan pengujian yang menyediakan berbagai solusi pengukuran profil permukaan dan alat uji industri lainnya. Dengan alat yang tepat, Anda dapat memastikan setiap implan memenuhi standar ketat yang dibutuhkan untuk performa klinis optimal.
FAQ
Mengapa kekasaran permukaan implan sangat penting untuk osseointegrasi?
Kekasaran menyediakan topografi mekanis yang memandu respons sel tulang. Permukaan yang terlalu halus gagal memicu diferensiasi osteoblas, sementara yang terlalu kasar dapat menyebabkan resorpsi tulang. Rentang optimal Ra dan Rz meniru arsitektur tulang alami, mendorong perlekatan dan pertumbuhan tulang yang stabil.
Apakah NOVOTEST SP-1M bisa mengukur semua jenis permukaan melengkung, termasuk radius kecil di bawah 5 mm?
Ya, berkat desain probe DSH dengan radius ujung kecil dan mekanisme adaptif, SP-1M mampu mengikuti kontur radius sekecil mungkin selama akses fisik mencukupi. Untuk radius ekstrem, pengukuran tetap dimungkinkan dengan penyesuaian panjang traverse dan orientasi probe.
Bagaimana cara memastikan akurasi pengukuran pada implant dengan lapisan hidroksiapatit (HA) yang rapuh?
Gunakan tekanan kontak rendah jika fitur tersedia, traverse yang halus, dan hindari jumlah pengukuran berlebih di satu titik. Pastikan stylus tajam sehingga tidak menggesek lapisan. Kalibrasi sebelum dan sesudah pengukuran pada blok referensi untuk memastikan tidak ada perubahan sensitivitas akibat kontaminasi.
Berapa lama waktu yang dibutuhkan untuk mengukur satu titik pada permukaan melengkung dengan NOVOTEST SP-1M?
Sekitar 2–5 menit per titik, termasuk penempatan, stabilisasi, traverse (sekitar 10–15 detik), dan pengecekan ulang. Waktu ini bisa lebih singkat setelah operator terbiasa dengan geometri spesifik dan pengaturan alat.
Rekomendasi Coating Testing
References
- ISO 4287:1997 “Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions and surface texture parameters.”
- ISO 4288:1996 “Geometrical Product Specifications (GPS) — Surface texture: Profile method — Rules and procedures for the assessment of surface texture.”
- ASTM F1854-15 “Standard Test Method for Stereological Evaluation of Porous Coatings on Medical Implants.”
- Wennerberg, A., & Albrektsson, T. (2009). “On implant surfaces: a review of current knowledge and opinions.” International Journal of Oral & Maxillofacial Implants, 24, 63-74.
- NOVOTEST Technical Datasheet SP-1M — CV. Java Multi Mandiri.
