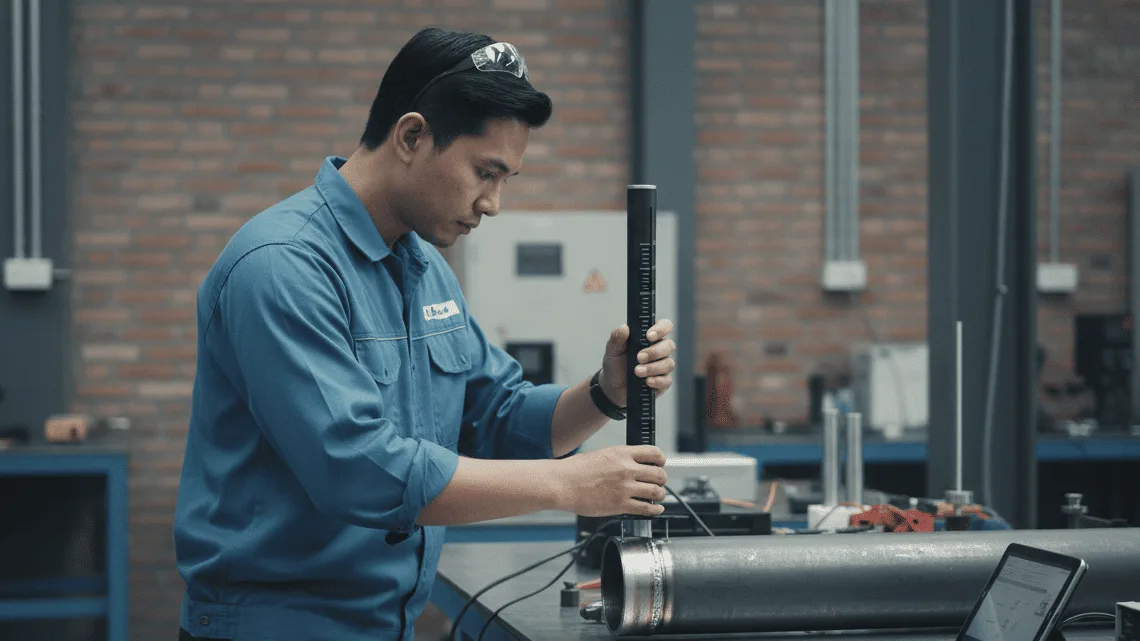

Uji Ketahanan Impact Coating di Area Girth Weld dengan Pipe Impact Tester NOVOTEST STRIKE U1-4219 untuk Mencegah Korosi Preferensial
Pada suatu inspeksi rutin di lapangan migas, ditemukan kebocoran minor pada pipa transmisi baru yang belum lama dikomisioning. Investigasi lebih lanjut mengungkap akar masalahnya bukan pada kualitas material baja atau lasan, melainkan pada lapisan pelindung (coating) di area sambungan las (girth weld) yang ternyata sudah mengalami korosi preferensial yang cepat.
Titik awal korosi tersebut adalah defect mikro pada coating yang tak terlihat mata, seringkali disebabkan oleh percikan las (weld spatter) atau profil permukaan yang tidak sempurna pasca-pengelasan. Kejadian seperti ini bukanlah cerita langka; ini adalah risiko nyata yang mengancam integritas aset, keamanan operasi, dan keuangan proyek. Pertanyaannya, bagaimana mendeteksi kelemahan coating di area kritis ini sebelum semuanya menjadi masalah besar? Jawabannya terletak pada pengujian impact coating yang terukur dan terstandarisasi langsung di lapangan. Artikel ini akan membahas secara mendalam tentang tantangan di area girth weld, pentingnya pengujian impact girth weld, dan bagaimana Pipe Impact Tester NOVOTEST STRIKE U1-4219 berperan sebagai solusi praktis dan andal untuk memastikan coating mampu menahan beban mekanis dan mencegah inisiasi korosi.
- Tantangan Utama di Industri Pipa Minyak dan Gas
- Kebutuhan Pengujian yang Harus Dipenuhi
- Solusi dengan Pipe Impact Tester NOVOTEST STRIKE U1-4219
- Cara Kerja dan Aplikasi di Lapangan
- Prinsip Pengujian Impact pada Coating
- Prosedur Pengujian di Area Girth Weld
- Interpretasi Hasil dan Kriteria Kegagalan
- Studi Implementasi Singkat
- Keunggulan Dibanding Metode Konvensional
- Tips Memilih Produk yang Tepat
- CONCLUSION
- FAQ
- Apakah Pipe Impact Tester NOVOTEST STRIKE U1-4219 dapat digunakan untuk semua jenis coating pipa?
- Bagaimana hubungan antara hasil pengujian impact dengan laju korosi yang mungkin terjadi?
- Apakah pengujian ini bersifat destruktif pada coating?
- Standar internasional apa saja yang mendukung metode pengujian ini?
- References
Tantangan Utama di Industri Pipa Minyak dan Gas
Area girth weld pada pipa merupakan zona yang secara inheren rentan, menjadikannya titik fokus dalam program jaminan kualitas dan integritas aset. Kerentanan ini berasal dari proses pengelasan itu sendiri, yang mengubah sifat material dan morfologi permukaan di sekitar lasan.
Pertama, proses panas tinggi dari pengelasan menciptakan Heat-Affected Zone (HAZ), yaitu area logam dasar di sekitar lasan yang mengalami siklus pemanasan dan pendinginan tanpa mencair. Perubahan mikrostruktur di HAZ ini dapat membuat material lebih rentan terhadap korosi dibandingkan dengan logam dasar aslinya. Selain itu, area ini sering mengalami konsentrasi tegangan (stress concentration), terutama di bagian “toe” dari lasan.
Kedua, secara permukaan, area girth weld sering kali dihadapkan pada kondisi yang kurang ideal untuk penerapan coating. Weld spatter (percikan logam cair yang menempel di sekitar lasan), asperities (tonjolan kasar), dan surface profile yang tidak merata dapat menjadi “landasan” yang buruk bagi coating. Adhesion coating pada permukaan seperti ini menjadi lemah, menciptakan lokasi potensial untuk terjadinya lifting, cracking, atau pembentukan pinhole.
Ketiga, defect coating mikro seperti holidays (area tak terlapisi) atau pinholes yang diinisiasi oleh kondisi permukaan buruk seringkali tidak terdeteksi oleh inspeksi visual konvensional, apalagi di area dengan geometri melengkung dan terkadang sulit dijangkau. Defect mikro inilah yang kemudian menjadi titik awal korosi preferensial—korosi yang terjadi secara sangat lokal dan cepat di bawah lapisan coating yang rusak, menggerogoti logam dasar di HAZ yang sudah rentan.
Akibatnya, industri menghadapi risiko kegagalan dini, kebocoran, downtime operasional yang mahal, dan biaya perbaikan atau penggantian pipa yang luar biasa besar. Oleh karena itu, dibutuhkan metode pengujian yang proaktif, bukan hanya mengandalkan inspeksi visual, untuk mengevaluasi “kesehatan” coating di zona kritis ini.
Kebutuhan Pengujian yang Harus Dipenuhi
Untuk menjawab tantangan di atas, metode pengujian impact girth weld yang efektif harus memenuhi sejumlah kriteria spesifik yang sesuai dengan kondisi lapangan yang keras dan beragam.
- Pengukuran Energi Impact Terkuantifikasi: Pengujian harus mampu memberikan data kuantitatif, bukan kualitatif semata. Alat harus bisa mengukur energi impact dalam satuan Joule atau in-lb yang diberikan kepada coating, sehingga hasilnya dapat dibandingkan dengan spesifikasi material dan standar internasional seperti ASTM D2794 (“Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact)”) atau ISO 6272.
- Kemampuan Uji pada Permukaan Melengkung: Karena objek uji adalah pipa, alat harus dapat dipasang dengan stabil dan aman pada permukaan silinder (curved surface) dengan berbagai diameter, tanpa memerlukan preparasi sampel datar yang tidak merepresentasikan kondisi sebenarnya.
- Portabilitas dan Kekokohan: Pengujian sering dilakukan di lokasi konstruksi, fasilitas terpencil, atau atas kapal. Alat harus portable, mudah dibawa, dan dirancang dengan konstruksi kokoh untuk bertahan dari getaran, debu, dan variasi kondisi cuaca.
- Presisi dan Repetabilitas: Mekanisme pelepasan beban impact (biasanya palu/weight) harus konsisten dan terkalibrasi untuk memastikan setiap pengujian memberikan kondisi pembebanan yang sama. Ini kunci untuk mendapatkan data yang dapat dipercaya dan dapat dibandingkan dari waktu ke waktu atau antar lokasi proyek.
- Korelasi dengan Kondisi Operasional: Metode uji harus mensimulasikan jenis tekanan mekanis yang mungkin dialami coating di lapangan, seperti benturan dari batu, alat, atau material selama handling, instalasi, atau operasi. Hasil uji kemudian dapat dikorelasikan dengan ketahanan coating terhadap abrasi dan impact di lingkungan nyata.
Solusi dengan Pipe Impact Tester NOVOTEST STRIKE U1-4219
Sebagai jawaban atas kebutuhan spesifik tersebut, Pipe Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai solusi pengujian lapangan yang presisi dan andal. Alat ini secara khusus dirancang untuk menguji ketahanan impact dari coating pelindung yang diaplikasikan pada permukaan pipa, termasuk di area geometri kompleks seperti girth weld.
Inti dari alat ini adalah kemampuannya melakukan pengujian langsung di permukaan pipa aktual, menghilangkan bias yang mungkin muncul dari pengujian pada sampel datar di laboratorium. Dengan rentang pengukuran energi impact yang dapat diatur melalui variasi massa pemberat dan ketinggian jatuh, alat ini memungkinkan teknisi untuk menentukan titik kegagalan (failure point) coating secara tepat.
Fitur utama yang membuatnya cocok untuk pengujian impact girth weld antara lain tiga kaki sekrup yang dapat disetel secara independen. Desain ini memungkinkan pemasangan yang stabil dan aman baik di permukaan datar (untuk kalibrasi atau sampel) maupun langsung menempel mengikuti kontur lengkungan pipa dengan diameter berapa pun. Konstruksinya yang terbuat dari baja struktural berlapis cat bubuk (powder coating) menjamin daya tahan di lingkungan lapangan yang berat. Selain itu, alat ini didesain untuk memenuhi standar seperti DSTU 4219 dan GOST 51164, memberikan jaminan bahwa hasil pengujian diakui secara teknis.
Cara Kerja dan Aplikasi di Lapangan
Prinsip kerja Pipe Impact Tester NOVOTEST STRIKE U1-4219 berdasar pada hukum fisika dasar: Energi impact (E) dihitung dari massa pemberat (m), percepatan gravitasi (g), dan ketinggian jatuh (h), atau E = mgh. Dengan mengatur variabel massa dan tinggi, energi yang diberikan ke coating dapat dikontrol dan diukur.
Dalam aplikasi di lapangan untuk menguji coating di area girth weld, prosedur umumnya meliputi:
- Persiapan: Area uji di sekitar girth weld dibersihkan dari kotoran, minyak, atau garam. Kondisi permukaan dicatat.
- Setup Alat: Tiga kaki sekrup disetel sehingga badan alat berdiri stabil dan tegak lurus terhadap permukaan pipa di titik yang akan diuji. Pemberat (sinker) dengan bola indentor berdiameter tertentu (standar 16 mm) dipasang.
- Penentuan Parameter: Ketinggian jatuh pemberat diatur pada skala yang presisi (500 mm dengan graduasi 10 mm). Berat pemberat juga ditentukan sesuai protokol uji.
- Pelaksanaan Uji: Mekanisme pelepasan diaktifkan, membiarkan pemberat jatuh secara bebas dan membentur permukaan coating.
- Evaluasi: Area impact segera diperiksa, biasanya dengan kaca pembesar, untuk mengamati jenis kegagalan yang terjadi pada coating.
Prinsip Pengujian Impact pada Coating
Saat bola indentor dari pemberat membentur permukaan coating, energi kinetiknya ditransfer ke lapisan dan substrat di bawahnya. Coating yang baik dan memiliki adhesion kuat akan menyerap energi tersebut dengan mengalami deformasi elastis atau plastis minimal tanpa mengalami kerusakan yang signifikan. Sebaliknya, coating dengan adhesion lemah, ketebalan tidak merata, atau mengandung defect tersembunyi akan gagal.
Mode kegagalan yang diamati pasca-impact bisa beragam:
- Cracking (Retak): Munculnya retakan radial atau konsentris di sekitar titik impact.
- Peeling/Pengelupasan: Lepasnya coating dari substrat logam.
- Disbondment: Lepasnya lapisan coating antar lapisan (jika ada lebih dari satu lapisan).
- Pinhole Terbuka: Defect mikro yang sudah ada menjadi terbuka dan lebih jelas.
Dalam konteks girth weld, weld spatter yang terperangkap di bawah coating sering kali menjadi titik lemah. Saat terkena impact, coating di atas spatter yang menonjol ini cenderung retak atau terlepas karena tidak memiliki dukungan substrat yang kontinu dan rata. Uji impact dengan alat seperti NOVOTEST STRIKE U1-4219 secara efektif “memprovokasi” defect-defect tersembunyi ini untuk memperlihatkan diri, sehingga dapat dideteksi sebelum pipa beroperasi.
Prosedur Pengujian di Area Girth Weld
Untuk memastikan cakupan pengujian yang komprehensif dan akurat, pendekatan sistematis diperlukan:
- Pemilihan Titik Uji Strategis: Pengujian tidak dilakukan hanya di satu titik. Titik-titik uji harus dipilih di lokasi kritis sekitar sambungan las: pada crown (puncak lasan), pada setiap weld toe (pertemuan lasan dengan logam dasar), dan di beberapa titik di sepanjang Heat-Affected Zone (HAZ). Area dengan visual weld spatter yang jelas harus menjadi prioritas.
- Teknik Penempatan Alat: Kaki-kaki sekrup disetel sedemikian rupa agar seluruh alat tegak lurus terhadap permukaan pipa pada titik uji, memastikan arah impact vertikal dan konsisten.
- Frekuensi Pengujian: Jumlah impact per zona (misalnya, 3-5 impact di sekitar setiap weld toe) diperlukan untuk mendapatkan data statistik yang valid dan memastikan tidak ada area “lemah” yang terlewat.
- Pencatatan Data yang Rinci: Setiap pengujian harus dicatat dengan koordinasi titik (misalnya, jarak dari lasan, posisi jam), parameter yang digunakan (massa, tinggi jatuh), dan deskripsi lengkap kondisi coating sebelum dan setelah impact (termasuk foto jika memungkinkan).
Interpretasi Hasil dan Kriteria Kegagalan
Interpretasi hasil adalah langkah kritis yang menghubungkan data teknis dengan keputusan engineering. Energi impact pada saat terjadi kegagalan coating (misalnya, saat retak pertama kali muncul) dicatat sebagai nilai ketahanan impact material tersebut.
- Analisis Komparatif: Nilai ini kemudian dibandingkan dengan spesifikasi minimum yang dipersyaratkan oleh standar proyek atau pabrikan coating. Jika nilai ketahanan impact aktual di lapangan lebih rendah dari spesifikasi, itu adalah tanda bahaya.
- Korelasi dengan Risiko Korosi: Area dengan ketahanan impact rendah menandakan coating yang rentan. Dalam lingkungan yang korosif, defect kecil dari impact dapat dengan cepat berkembang menjadi jalan masuk elektrolit, memicu korosi preferensial di bawah coating (underfilm corrosion) tepat di HAZ yang sensitif.
- Kriteria Pass/Fail: Kriteria “lolos” biasanya ditetapkan sebagai “tidak ada retak atau pelepasan coating pada energi impact tertentu”. Jika coating gagal pada energi di bawah threshold yang ditentukan, maka dinyatakan “tidak lolos”.
- Tindak Lanjut: Hasil “tidak lolos” memerlukan tindakan korektif. Ini dapat berupa pembersihan ulang area (grinding untuk menghilangkan spatter), perbaikan coating lokal (spot repair), atau dalam kasus yang ekstensif, pengulangan coating pada segmen pipa tersebut. Keputusan ini didasarkan pada peta hasil pengujian yang menunjukkan sebaran area lemah.
Studi Implementasi Singkat
Sebagai ilustrasi, sebuah kontraktor pipa untuk proyek transmisi gas melakukan pengujian impact girth weld sebagai bagian dari pemeriksaan akhir sebelum komisioning. Menggunakan Pipe Impact Tester NOVOTEST STRIKE U1-4219, tim QC menguji secara acak beberapa sambungan las. Hasilnya, pada satu girth weld tertentu, ditemukan bahwa coating di sekitar weld toe gagal (retak) pada energi impact 50% lebih rendah dari spesifikasi.
Investigasi lebih detail di area tersebut mengungkap keberadaan weld spatter halus yang tidak sepenuhnya dibersihkan sebelum coating diaplikasikan. Tindakan segera diambil: area tersebut dibersihkan dengan grinding ringan dan dilakukan re-coating lokal sesuai standar. Biaya dan waktu untuk perbaikan ini sangat kecil dibandingkan dengan potensi biaya yang harus dikeluarkan jika kebocoran terjadi setelah pipa beroperasi—mulai dari shutdown, kehilangan produksi, perbaikan darurat, hingga dampak lingkungan. Pengujian ini secara efektif mencegah kegagalan dini dan menjadi bukti dokumentasi kualitas.
Keunggulan Dibanding Metode Konvensional
Pipe Impact Tester NOVOTEST STRIKE U1-4219 menawarkan sejumlah keunggulan signifikan dibanding teknik inspeksi coating lainnya, terutama untuk aplikasi di area girth weld.
Tabel berikut merangkum perbandingannya:
| Metode Pengujian/Inspeksi | Prinsip Kerja | Kelemahan untuk Area Girth Weld | Keunggulan NOVOTEST STRIKE U1-4219 |
|---|---|---|---|
| Inspeksi Visual | Mengandalkan pengamatan mata. | Tidak dapat mendeteksi defect mikro, adhesion lemah, atau ketahanan mekanik. Sangat subjektif. | Memberikan data kuantitatif (energi impact) dan memunculkan defect tersembunyi melalui simulasi beban mekanis. |
| Holiday Detector | Mendeteksi diskontinuitas listrik (celah) pada coating. | Hanya menemukan celah yang terbuka; tidak menguji kekuatan mekanik atau adhesion. Tidak bisa mendeteksi area lemah yang belum putus. | Menguji ketahanan mekanik dan adhesi secara langsung. Area yang “lolos” holiday test bisa saja gagal dalam uji impact. |
| Uji Adhesion Pull-Off | Menarik coating hingga terlepas menggunakan dolly yang direkatkan. | Sulit diaplikasikan pada permukaan melengkung kecil. Seringkali destruktif total (merusak area uji besar). Membutuhkan permukaan yang sangat rata. | Minimal destruktif (hanya area kecil yang kena impact). Dapat dilakukan langsung pada permukaan lengkung pipa. Lebih mensimulasikan kondisi impact sesungguhnya di lapangan. |
| Pengujian Lab pada Sampel Datar | Membuat sampel coating di pelat datar untuk diuji di lab. | Tidak merepresentasikan kondisi sebenarnya di permukaan pipa melengkung dan efek profil weld. Membutuhkan waktu dan biaya ekstra untuk pembuatan sampel. | Pengujian langsung di lokasi (on-site) pada kondisi riil, memberikan hasil yang lebih representatif. Efisien waktu dan biaya. |
Secara ringkas, keunggulan utama alat ini adalah kemampuannya memberikan data objektif dan terukur tentang kekuatan coating dalam menghadapi beban impact—yang merupakan ancaman nyata di lapangan—secara langsung di geometri yang sesungguhnya, dengan prosedur yang cepat dan dapat diandalkan.
Tips Memilih Produk yang Tepat
Sebelum memutuskan untuk mengadakan pipe impact tester, pertimbangkan faktor-faktor kunci berikut agar investasi Anda tepat guna:
- Rentang dan Fleksibilitas Pengukuran: Pastikan alat memiliki rentang energi impact (melalui variasi berat dan tinggi) yang mencakup spesifikasi coating yang Anda gunakan. Kemampuan untuk melakukan dua jenis uji—pass/fail pada parameter tetap dan pencarian titik kegagalan—merupakan nilai tambah.
- Sertifikasi dan Kalibrasi: Verifikasi bahwa alat dilengkapi dengan sertifikat kalibrasi yang traceable ke standar nasional. Pastikan juga desain dan metodenya memenuhi standar internasional yang relevan dengan industri Anda.
- Portabilitas dan Kekokohan: Evaluasi berat, dimensi, dan kemudahan transportasi alat. Konstruksi harus kokoh untuk penggunaan lapangan. Untuk lingkungan berbahaya (hazardous area), pertimbangkan model yang sesuai.
- Kemudahan Penggunaan dan Dukungan: Antarmuka alat harus intuitif. Pelatihan operator yang baik dan ketersediaan suku cadang (seperti pemberat atau bola indentor pengganti) dari supplier sangat penting untuk keberlanjutan.
- Kustomisasi dan Kompatibilitas: Beberapa aplikasi mungkin memerlukan konfigurasi khusus (misalnya, diameter bola indentor yang berbeda). Pilih supplier yang dapat menyediakan opsi kustomisasi. Periksa juga kompatibilitas alat dengan perangkat pendukung lain, seperti holiday detector untuk pemericksaan lanjutan.
Sebagai distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan Pipe Impact Tester NOVOTEST STRIKE U1-4219 dengan dukungan teknis dan konsultasi untuk memastikan alat yang Anda pilih benar-benar sesuai dengan aplikasi spesifik pengujian coating di proyek pipa Anda. Peran kami adalah menyediakan peralatan yang andal serta pengetahuan aplikatif untuk mendukung program jaminan kualitas dan integritas aset Anda.
Kesimpulan
Pengujian ketahanan impact coating, khususnya di area kritis seperti girth weld, bukan lagi sekadar opsi tetapi menjadi kebutuhan mendasar dalam program pencegahan kegagalan dan manajemen korosi di industri pipa. Metode ini secara proaktif mengungkap kelemahan coating yang tidak terlihat, memberikan data kuantitatif yang dapat dijadikan dasar pengambilan keputusan perbaikan sebelum pipa dioperasikan. Pipe Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai solusi lapangan yang praktis, akurat, dan terstandarisasi, dirancang khusus untuk menghadapi tantangan unik pengujian pada permukaan pipa melengkung. Dengan mengintegrasikan alat ini ke dalam protokol inspeksi, perusahaan dapat secara signifikan mengurangi risiko korosi preferensial, memperpanjang umur layanan aset, dan pada akhirnya mencapai penghematan biaya yang besar dalam siklus hidup proyek.
FAQ
Apakah Pipe Impact Tester NOVOTEST STRIKE U1-4219 dapat digunakan untuk semua jenis coating pipa?
Pada prinsipnya, ya. Alat ini dirancang untuk menguji ketahanan impact dari berbagai jenis coating organik (seperti epoxy, polyurethane, FBE) yang diaplikasikan pada pipa logam. Namun, parameter pengujian (berat pemberat, tinggi jatuh) perlu disesuaikan dengan kekerasan, ketebalan, dan spesifikasi teknis dari coating tersebut. Konsultasi dengan spesialis atau merujuk pada standar material yang berlaku sangat disarankan untuk menentukan set parameter uji yang tepat.
Bagaimana hubungan antara hasil pengujian impact dengan laju korosi yang mungkin terjadi?
Hasil pengujian impact yang rendah (coating gagal pada energi impact kecil) mengindikasikan adanya kelemahan mekanis pada lapisan pelindung. Kelemahan ini, berupa retak mikro atau pelepasan adhesion, akan menjadi jalan masuk bagi air, elektrolit, atau agen korosif lainnya ke permukaan logam dasar. Begitu elektrolit mencapai logam, terutama di HAZ yang rentan, korosi preferensial dapat dimulai dengan laju yang lebih cepat dibandingkan area dengan coating yang utuh. Jadi, uji impact merupakan indikator awal yang sangat baik untuk memprediksi area potensial dimana korosi bawah lapisan (underfilm corrosion) berisiko tinggi terjadi.
Apakah pengujian ini bersifat destruktif pada coating?
Pengujian ini bersifat minimal destruktif (minimally destructive). Ia akan menyebabkan deformasi atau kerusakan lokal yang terlihat pada titik impact, terutama jika coating gagal dalam uji. Namun, area yang rusak sangat kecil dan terlokalisir (hanya di sekitar titik bentur bola indentor), berbeda dengan uji adhesion pull-off yang biasanya merusak area lebih luas. Area bekas uji impact biasanya dapat dengan mudah diperbaiki dengan touch-up coating setelah inspeksi selesai.
Standar internasional apa saja yang mendukung metode pengujian ini?
Metode pengujian impact untuk coating didukung oleh beberapa standar internasional terkemuka, antara lain:
- ASTM D2794: Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact).
- ISO 6272: Paints and varnishes — Rapid-deformation (impact resistance) tests.
- DSTU 4219 (Ukraina) & GOST 51164 (Rusia): Standar yang secara spesifik mengatur pengujian ketahanan pipa berpelapis terhadap dampak mekanis, yang secara langsung dipatuhi oleh desain Pipe Impact Tester NOVOTEST STRIKE U1-4219. Kepatuhan terhadap standar-standar ini memastikan validitas dan penerimaan hasil uji di tingkat internasional.
Rekomendasi Coating Testing
References
- ASTM International. (2023). ASTM D2794-22 Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact). West Conshohocken, PA.
- International Organization for Standardization. (2011). ISO 6272-1:2011 Paints and varnishes — Rapid-deformation (impact resistance) tests — Part 1: Falling-weight test, large-area indenter.
- NACE International. (2017). SP0188-2017: Discontinuity (Holiday) Testing of Protective Coatings. Houston, TX.
- Bae, J., Shin, K., & Lee, J. (2019). A Study on the Corrosion Failure of Pipeline Girth Weld Associated with Coating Defects. Corrosion Science and Technology, 18(4), 165-172.
- TWI Ltd. (2020). Corrosion Protection of Welds. Cambridge, United Kingdom.
