Pengujian Bending Untuk Mencegah Kegagalan Coating dengan Bending Coating Tester NOVOTEST BEND ShG-2
Bayangkan sebuah panel bodi mobil yang baru saja melewati proses stamping dan pengecatan. Secara visual, hasilnya sempurna. Namun, ketika komponen tersebut mengalami sedikit tekanan lentur saat perakitan, lapisan cat tiba-tiba retak dan mengelupas dari substratnya. Kejadian ini bukan sekadar cacat estetika; ini adalah titik awal korosi, biaya garansi membengkak, dan rusaknya reputasi. Pertanyaannya, mampukah sistem quality control Anda mendeteksi kerentanan ini sebelum produk mencapai konsumen? Di sinilah urgensi bending test quality control sebagai garda terdepan pencegahan kegagalan. Artikel ini akan menguraikan secara detail bagaimana Bending Coating Tester NOVOTEST BEND ShG-2 menjadi solusi terpercaya yang memenuhi standar ISO 1519, memastikan fleksibilitas dan adhesi lapisan cat Anda siap menghadapi tantangan deformasi mekanis di lapangan.
- Tantangan Utama di Industri Cat, Otomotif, dan Fabrikasi Logam
- Kebutuhan Pengujian yang Harus Dipenuhi
- Solusi dengan Bending Coating Tester NOVOTEST BEND ShG-2
- Cara Kerja dan Aplikasi di Lapangan
- Studi Implementasi Singkat
- Keunggulan Dibanding Metode Konvensional
- Tips Memilih Produk yang Tepat
- Kesimpulan
- FAQ
- Referensi
Tantangan Utama di Industri Cat, Otomotif, dan Fabrikasi Logam
Kegagalan coating jarang terjadi tanpa sebab. Ia hampir selalu merupakan konsekuensi dari ketidakmampuan lapisan pelindung merespons tekanan mekanis dan lingkungan yang ekstrem. Memahami akar masalah ini adalah langkah pertama dalam merancang strategi quality control yang efektif.
Deformasi mekanis merupakan musuh utama dari integritas coating. Pada proses fabrikasi logam, panel yang telah dicat seringkali harus mengalami proses pembentukan lebih lanjut seperti bending, stamping, atau drawing. Beban tarik dan tekan yang timbul selama proses ini meregangkan lapisan cat hingga melampaui batas elastisitasnya. Tanpa elongasi yang memadai, lapisan cat akan merespons dengan membentuk retakan mikro atau mengalami delaminasi total.
Selain beban mekanis, lingkungan operasional memainkan peran destruktif. Fluktuasi suhu ekstrem menyebabkan siklus ekspansi dan kontraksi yang terus-menerus antara substrat logam dan lapisan cat. Karena koefisien muai keduanya berbeda, timbul tegangan geser pada interface adhesi. Paparan sinar UV memperburuk situasi dengan mendegradasi polimer pengikat dalam coating, membuatnya getas dan semakin rentan terhadap retak lentur. Kelembapan tinggi dan paparan bahan kimia korosif adalah katalis sempurna untuk mempercepat delaminasi begitu retakan pertama muncul.
Ambil contoh kasus pada bumper mobil. Komponen ini dirancang untuk menyerap benturan ringan dan lentur tanpa patah. Namun, kerap terjadi laporan dari lapangan di mana cat pada bumper retak hanya setelah terkena tekanan ringan di area parkir. Ini menandakan bahwa formula coating tidak memiliki cukup fleksibilitas untuk mengikuti deformasi minor substrat. Contoh lain terjadi pada panel logam bangunan berlapis powder coating yang mengalami delaminasi dan korosi di sekitar tekukan, padahal saat pemasangan awal, lapisan tampak sempurna. Tuntutan industri modern sangat jelas: coating harus memiliki kombinasi elongasi tinggi dan kekuatan adhesi yang superior. Keduanya menjadi parameter kritis yang tidak dapat dikompromikan.
Kebutuhan Pengujian yang Harus Dipenuhi
Untuk menjawab tantangan di atas, laboratorium quality control memerlukan metode pengujian yang tidak sekadar simbolis. Prosedur uji harus mampu menjadi jembatan antara data laboratorium dan realitas performa di lapangan.
Kebutuhan paling fundamental adalah kemampuan untuk melakukan simulasi langsung terhadap beban lentur. Pengujian tarik (tensile test) pada lapisan cat lepas memang memberikan data elongasi, tetapi metode ini gagal merepresentasikan tegangan kompleks yang terjadi ketika lapisan cat yang melekat pada substrat logam dibengkokkan. Di sini, kekuatan adhesi dan kohesi lapisan berinteraksi secara simultan di bawah tekanan tarik dan tekan. Oleh karena itu, metode uji bending menjadi sangat relevan karena mereplikasi kondisi gagal yang sesungguhnya.
Parameter uji yang menjadi indikator kritis adalah fleksibilitas dan kekuatan adhesi. Keduanya bukanlah properti yang terpisah dalam konteks bending; mereka berfungsi sebagai satu kesatuan sistem. Sebuah coating mungkin memiliki kekuatan kohesi tinggi, tetapi jika adhesi ke substratnya buruk, ia akan langsung mengelupas saat dibengkokkan. Sebaliknya, adhesi yang sempurna pun tidak ada artinya jika lapisan cat itu sendiri rapuh dan retak karena gaya kohesifnya rendah. Alat uji yang ideal harus bisa mengukur performa kolektif ini.
Aspek non-negosiabel lainnya adalah kepatuhan terhadap standar internasional. Pasar global menuntut hasil pengujian yang terstandarisasi dan dapat diterima oleh semua pemangku kepentingan. Standar seperti ISO 1519 dan ASTM D522 merumuskan prosedur detail Mandrel Bend Test, termasuk dimensi mandrel, kecepatan pembengkokan, dan kriteria evaluasi hasil. Terakhir, sebuah metode uji yang baik harus bersifat praktis: prosedurnya cepat, mudah diulang, dan memberikan hasil yang objektif sehingga bisa diintegrasikan ke dalam alur QC produksi tanpa menimbulkan bottleneck.
Solusi dengan Bending Coating Tester NOVOTEST BEND ShG-2
Menjawab kompleksitas kebutuhan di atas, hadir sebuah kategori alat uji spesifik: Bending Coating Tester. Prinsip kerjanya, yang dikenal luas sebagai Mandrel Bend Test, menawarkan pendekatan langsung dan mekanis untuk mengukur elastisitas coating. NOVOTEST BEND ShG-2 mengimplementasikan prinsip ini dalam sebuah desain yang presisi dan berorientasi pada standar.

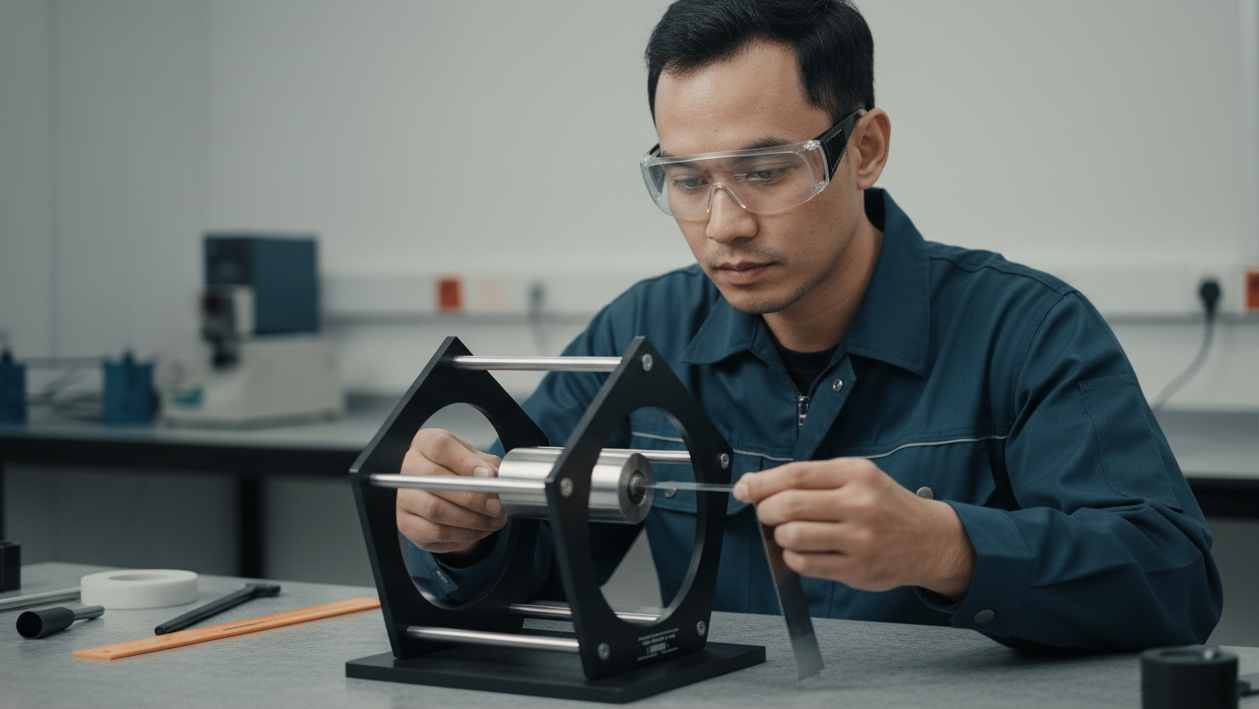

Bending Coating Tester pada dasarnya adalah seperangkat mandrel (batang silinder) dengan diameter berbeda di mana panel uji berlapis cat dibengkokkan. Logika pengujiannya sederhana namun sangat efektif: semakin kecil diameter mandrel yang dapat ditoleransi oleh lapisan cat tanpa menunjukkan kerusakan, semakin tinggi fleksibilitasnya. Untuk memenuhi ini, NOVOTEST BEND ShG-2 menghadirkan fitur-fitur unggulan yang mengatasnamakan akurasi dan kemudahan. Alat ini memiliki rentang mandrel yang lengkap dan presisi tinggi, sesuai dengan mandat standar internasional. Konstruksinya kokoh sehingga ideal untuk penggunaan berulang di laboratorium, namun tetap ringkas dan portable sehingga memungkinkan inspeksi on-site di lini produksi.
Kompatibilitas menjadi kekuatan lain dari alat ini. Desain dari Novotest BEND ShG-2 kompatibel untuk menguji berbagai substrat standar seperti pelat timah dan aluminium, dengan variasi lapisan cat yang luas, mulai dari cat cair konvensional, powder coating, hingga pelapis metalik. Kemudahan penggunaan adalah inti dari filosofinya. Operator QC tidak memerlukan pelatihan intensif berbulan-bulan untuk mengoperasikan alat ini. Hanya dalam hitungan detik, satu siklus pembengkokan dapat selesai, dan evaluasi hasil dapat segera dilakukan. Ini menjadikan NOVOTEST BEND ShG-2 bukan sekadar instrumen uji, melainkan mitra efisiensi dalam menjaga konsistensi kualitas.
Cara Kerja dan Aplikasi di Lapangan
Mengoperasikan NOVOTEST BEND ShG-2 sangatlah intuitif, tetapi pemahaman menyeluruh terhadap setiap langkah prosedur adalah kunci untuk memperoleh hasil yang valid dan repeatable. Berikut adalah panduan langkah demi langkah melaksanakan Mandrel Bend Test serta cara menginterpretasikan temuannya.
Persiapan Sampel Uji yang Representatif
Kualitas hasil pengujian sangat bergantung pada kualitas sampel. Sampel yang Anda siapkan harus merepresentasikan kondisi produksi aktual. Gunakan panel standar sesuai ISO 1519, seperti pelat timah hitam dengan ketebalan 0,25-0,32 mm atau lembaran aluminium 0,25-0,30 mm. Permukaan sampel harus bersih, halus, dan bebas dari cacat seperti goresan atau titik karat. Aplikasikan lapisan cat yang akan diuji sesuai dengan prosedur produksi Anda, termasuk metode aplikasi, ketebalan lapisan, dan parameter pengeringan (suhu dan durasi curing). Pastikan proses pengeringan telah sempurna sebelum pengujian dimulai. Untuk analisis yang lebih komprehensif, ukur ketebalan lapisan kering menggunakan alat seperti NOVOTEST TP-1M dan catat sebagai bagian dari data uji.
Prosedur Eksekusi Pengujian Bending
Setelah sampel siap, mulailah proses pengujian dengan pendekatan yang sistematis. Pertama, pilih mandrel dengan diameter terbesar dalam set, yaitu 25 mm. Tempatkan sampel pada landasan alat sehingga sisi berlapis cat menghadap ke luar, menjauhi mandrel. Tindakan ini memastikan lapisan cat menerima tegangan tarik maksimum saat dibengkokkan. Selanjutnya, dengan gerakan stabil dan halus, tekan gagang alat untuk membengkokkan sampel mengelilingi mandrel hingga membentuk sudut 180 derajat. Standar ISO mengamanatkan durasi pembengkokan sekitar 1-2 detik. Gerakan yang terlalu cepat atau tersendat dapat menimbulkan kejutan mekanis yang memengaruhi hasil. Ulangi proses ini untuk setiap diameter mandrel yang lebih kecil secara berurutan, dari 19 mm, 12 mm, 9 mm, hingga yang terkecil 6 mm.
Inspeksi dan Interpretasi Hasil
Evaluasi bukan hanya mencari retakan kasat mata. Segera setelah pembengkokan, periksa area tekukan menggunakan kaca pembesar dengan perbesaran minimal 4x, sesuai rekomendasi standar. Amati secara cermat tanda-tanda kerusakan, yang dapat berupa retak rambut (crazing), retakan yang menembus hingga substrat (cracking), atau pelepasan lapisan dari substrat (delamination/flaking). Jika pada diameter 25 mm Anda tidak menemukan kerusakan, lanjutkan ke diameter berikutnya. Hasil pengujian adalah diameter mandrel terkecil di mana lapisan cat masih lolos tanpa menunjukkan kerusakan apa pun. Misalnya, jika keretakan pertama baru terlihat saat menggunakan mandrel 6 mm, tetapi tidak pada 9 mm, maka hasilnya adalah “Lolos pada Mandrel 9 mm”. Untuk memastikan repeatability, lakukan minimal tiga kali pengujian pada diameter yang identik dan ambil hasil yang konsisten. Data ini menjadi parameter objektif apakah suatu batch coating diterima atau ditolak berdasarkan spesifikasi teknis yang telah disepakati.
Studi Implementasi Singkat
Untuk memperjelas dampak nyata dari penerapan alat ini, kita tinjau sebuah kasus di pabrik manufaktur komponen otomotif. Pabrik ini memproduksi bracket logam berlapis cat yang mengalami proses bending assembly. Secara berkala, mereka menerima komplain dari lini perakitan karena lapisan cat pada area tekukan bracket retak dan mengelupas. Akar masalahnya tidak segera terlihat, karena inspeksi visual pada cat yang diaplikasikan ke panel datar selalu menunjukkan hasil baik.
Manajemen QC kemudian mengadopsi NOVOTEST BEND ShG-2 dan mengintegrasikannya ke dalam proses inspeksi material masuk. Setiap batch cat dari pemasok wajib melalui Mandrel Bend Test menggunakan mandrel 9 mm, sesuai spesifikasi komponen mereka. Hasilnya sangat signifikan. Satu batch cat secara konsisten gagal pada pengujian ini, menunjukkan retakan mikro pada mandrel 12 mm yang tidak terdeteksi oleh uji konvensional. Berbekal data objektif ini, tim QC berkolaborasi dengan pemasok untuk mengubah formula cat, meningkatkan elastisitasnya. Pasca-perubahan, uji bending memvalidasi performa batch baru, dan tingkat reject di lini perakitan pun anjlok hingga 80%. Investasi pada alat uji sederhana ini secara langsung menghemat biaya pengerjaan ulang dan mencegah potensi klaim garansi akibat korosi dini.
Keunggulan Dibanding Metode Konvensional
Mengapa Mandrel Bend Test dengan NOVOTEST BEND ShG-2 menjadi pilihan yang lebih unggul dibanding metode uji coating lainnya? Jawabannya terletak pada relevansi simulasi beban dan efisiensi operasional yang ditawarkannya. Tabel berikut merangkum perbandingan kritis antar metode.
| Parameter | Mandrel Bend Test (NOVOTEST BEND ShG-2) | Cross-Cut / Tape Test (ASTM D3359) | Tensile Test (Elongasi Material Lepas) |
|---|---|---|---|
| Jenis Beban yang Diukur | Fleksibilitas dan adhesi di bawah beban lentur simultan | Adhesi statis terhadap gaya tarik tegak lurus | Elongasi dan kekuatan tarik material coating itu sendiri |
| Simulasi Kondisi Lapangan | Sangat relevan (mensimulasikan bending, stamping, ekspansi termal) | Kurang relevan (tidak melibatkan deformasi substrat) | Kurang relevan (tidak memperhitungkan ikatan adhesi ke substrat) |
| Kompleksitas & Peralatan | Rendah, mekanis, tanpa sumber daya listrik | Sangat rendah, hanya cutter dan pita perekat | Tinggi, membutuhkan Universal Testing Machine (UTM) |
| Objektivitas Hasil | Tinggi, berdasarkan diameter mandrel spesifik | Sedang, interpretasi visual persentase area terkelupas | Tinggi, data numerik dari sensor beban dan ekstensometer |
| Kecocokan untuk QC Rutin | Sangat cocok, cepat dan mudah | Sangat cocok, destruktif pada area kecil | Kurang cocok, persiapan sampel rumit dan waktu uji lebih lama |
Seperti yang terlihat, Cross-cut test, meskipun populer, hanya memberikan informasi tentang kekuatan adhesi dalam kondisi statis. Metode ini tidak dapat memprediksi apa yang akan terjadi pada lapisan cat saat substrat logam mengalami deformasi mekanis. Sementara itu, uji elongasi tarik pada lapisan cat lepas memang menawarkan data material yang fundamental, tetapi mengabaikan variabel krusial, yaitu kekuatan ikatan pada interface antara coating dan substrat. Sebuah lapisan mungkin memiliki elongasi 50% saat ditarik sendiri, namun retak pada elongasi 5% saat terikat pada logam dan dibengkokkan karena kegagalan adhesi. NOVOTEST BEND ShG-2 mengatasi semua kesenjangan ini dengan menguji sistem coating-substrat secara holistik, mereplikasi mode kegagalan sesungguhnya dengan prosedur yang cepat, langsung, dan diakui secara internasional.
Tips Memilih Produk yang Tepat
Berinvestasi pada Bending Coating Tester adalah langkah strategis. Agar Anda mendapatkan alat yang benar-benar memberikan nilai tambah, perhatikan beberapa panduan berikut.
- Pertama, verifikasi rentang mandrel yang disertakan. Pastikan set mandrel—seperti 6, 9, 12, 19, dan 25 mm pada Novotest BEND ShG-2—sesuai dengan rentang pengukuran yang disyaratkan oleh standar industri dan spesifikasi produk Anda.
- Kedua, evaluasi kualitas konstruksi. Pilih alat dengan build quality dan presisi dimensi yang terjamin dari merek tepercaya, karena keausan atau ketidakakuratan mandrel akan langsung menginvalidasi hasil pengujian Anda.
- Ketiga, jangan abaikan ekosistem dukungan. Ketersediaan dukungan teknis, garansi resmi, dan kemudahan memperoleh suku cadang adalah faktor vital yang memastikan instrumen Anda tetap produktif dalam jangka panjang.
- Keempat, pertimbangkan aspek kemudahan penggunaan dan portabilitas. Jika Anda memerlukan inspeksi di berbagai titik, baik di lab maupun di pabrik, desain yang ringkas dan pengoperasian yang sederhana tanpa kalibrasi rumit adalah keuntungan besar. CV. Java Multi Mandiri, sebagai distributor resmi, siap mendampingi Anda dalam proses pemilihan ini, memastikan Anda mendapatkan solusi yang paling tepat guna, bukan sekadar produk.
Kesimpulan
Mencegah selalu lebih hemat daripada memperbaiki, apalagi ketika biaya kegagalan coating mencakup kerugian finansial dan reputasi korporat. Kita telah mengurai bagaimana fleksibilitas dan adhesi adalah dua pilar yang menopang durabilitas coating di bawah beban lentur, dan bagaimana Mandrel Bend Test menjadi simulasi paling relevan untuk memvalidasi keduanya. Bending Coating Tester NOVOTEST BEND ShG-2 menawarkan metode pengujian yang presisi, terstandarisasi ISO 1519, dan langsung aplikatif, mentransformasi proses quality control Anda dari yang semula reaktif menjadi proaktif. Dengan mengintegrasikan alat ini ke dalam alur inspeksi, Anda membangun pertahanan kokoh terhadap potensi delaminasi dan retak, memastikan setiap produk yang meluncur dari lini produksi Anda telah terverifikasi ketangguhannya, dari permukaan hingga ke substratnya.
Temukan solusi yang sesuai dengan aplikasi quality control coating Anda. CV. Java Multi Mandiri, sebagai distributor dan supplier alat ukur serta pengujian terpercaya di Indonesia, mendukung penuh proses peningkatan kualitas produk Anda dengan menyediakan NOVOTEST BEND ShG-2 dan berbagai instrumen akurasi tinggi lainnya. Konsultasikan kebutuhan spesifik Anda untuk mendapatkan solusi yang paling efektif.
FAQ
Apa yang dimaksud dengan Mandrel Bend Test?
Mandrel Bend Test adalah prosedur pengujian standar yang digunakan untuk mengevaluasi elastisitas dan kekuatan adhesi lapisan cat atau coating pada substrat logam. Dalam pengujian ini, panel uji berlapis cat dibengkokkan 180 derajat di atas mandrel silinder dengan berbagai diameter. Tujuannya adalah untuk menentukan diameter mandrel terkecil di mana lapisan cat tidak menunjukkan kerusakan seperti retak atau mengelupas. Ini adalah metode yang diakui oleh standar seperti ISO 1519 dan ASTM D522 untuk mengukur resistensi coating terhadap deformasi lentur.
Bagaimana cara memilih diameter mandrel yang tepat untuk uji?
Pemilihan diameter mandrel bergantung pada spesifikasi teknis produk atau persyaratan standar yang Anda terapkan. Biasanya, Anda memulai pengujian dari mandrel berdiameter terbesar (misalnya, 25 mm) dan secara bertahap bergerak ke diameter yang lebih kecil hingga ditemukan kerusakan. Jika spesifikasi internal perusahaan Anda hanya mensyaratkan uji kelolosan pada satu diameter tertentu—misalnya, coating harus lolos tanpa retak pada mandrel 9 mm—maka Anda dapat langsung melakukan pengujian pada diameter tersebut. Diameter yang disyaratkan seringkali berkorelasi dengan radius lentur minimum yang akan dialami komponen produk di lapangan.
Apakah hasil uji bending menjamin coating tidak akan gagal di lapangan?
Hasil Mandrel Bend Test adalah indikator yang sangat kuat dan relevan mengenai ketahanan coating terhadap kegagalan lentur, tetapi tidak berdiri sendiri sebagai jaminan mutlak. Uji ini secara spesifik memprediksi risiko kegagalan akibat deformasi mekanis, seperti retak atau delaminasi saat ditekuk. Untuk menjamin ketahanan total di lapangan, hasil ini harus dikombinasikan dengan pengujian lain yang merepresentasikan ancaman spesifik lainnya, seperti uji ketahanan korosi (salt spray test), uji ketahanan cuaca (QUV test), dan uji ketahanan benturan, sehingga membentuk profil kualitas coating yang komprehensif.
Dimana saya bisa mendapatkan NOVOTEST BEND ShG-2 di Indonesia?
Anda bisa mendapatkan Bending Coating Tester NOVOTEST BEND ShG-2 yang asli dan bergaransi resmi melalui CV. Java Multi Mandiri. Sebagai distributor resmi dan supplier peralatan pengujian terkemuka di Indonesia, mereka menyediakan konsultasi teknis untuk memastikan alat ini sesuai dengan kebutuhan spesifik industri Anda. Untuk informasi harga, demo, atau pemesanan, Anda dapat langsung menghubungi tim ahli mereka.
