Pengujian Pull-Off Dengan Adhesion Tester NOVOTEST SM-1M Untuk Mengurangi Variasi Pada Coating Pipeline
Dalam dunia inspeksi dan pemeliharaan pipeline, konsistensi adalah segalanya. Variasi sekecil apapun dalam data hasil pengujian adhesion coating bisa menjadi titik kritis yang mengaburkan kondisi sebenarnya dari lapisan pelindung pipa. Ketidakseragaman ini sering berujung pada keputusan pemeliharaan yang subjektif, biaya inspeksi ulang yang membengkak, atau dalam skenario terburuk, kegagalan prematur sistem. Tantangan ini sangat nyata di lapangan, di mana metode pengujian pull-off manual sangat rentan terhadap perbedaan teknik operator dan kondisi lingkungan. Artikel ini akan membahas bagaimana pendekatan yang terkontrol dengan alat yang tepat, seperti Adhesion Tester NOVOTEST SM-1M, menjadi kunci untuk menekan variasi dan menghasilkan data Quality Control (QC) yang andal untuk coating pipeline. Sebagai distributor alat ukur dan pengujian ternama, CV. Java Multi Mandiri menghadirkan solusi instrumentasi ini untuk mendukung tim inspeksi dan maintenance dalam menjalankan tugas dengan presisi dan keyakinan yang lebih tinggi.
- Tantangan Utama dalam Pengujian Adhesion Coating Pipeline
- Kebutuhan Pengujian Pull-Off yang Harus Dipenuhi untuk Pipeline
- Solusi dengan Adhesion Tester NOVOTEST SM-1M
- Cara Kerja dan Aplikasi NOVOTEST SM-1M di Lapangan
- Studi Implementasi Singkat: Meningkatkan Konsistensi Data QC
- Keunggulan NOVOTEST SM-1M Dibanding Metode Konvensional
- Tips Memilih Adhesion Tester yang Tepat untuk Pipeline
- Kesimpulan
- FAQ
- References
Tantangan Utama dalam Pengujian Adhesion Coating Pipeline
Pengujian pull-off konvensional di lapangan, terutama di lingkungan pipeline yang keras, sering kali menghadapi banyak sumber variasi yang dapat merusak integritas data. Tantangan pertama dan paling krusial berasal dari teknik aplikasi perekatan dolly (stempel uji) yang tidak standar. Tekanan yang diberikan saat merekatkan dolly ke coating, ketebalan lapisan lem, serta waktu dan kondisi curing (pengeringan) yang tidak terkontrol secara ketat, langsung mempengaruhi area kontak dan kekuatan ikatan awal. Hal ini berimbas signifikan pada gaya lepas yang terbaca.
Selanjutnya, kondisi lapangan yang fluktuatif—seperti suhu ekstrem, kelembaban tinggi, angin, atau debu—dapat memengaruhi kinerja material perekat dan kondisi permukaan coating itu sendiri. Permukaan yang tidak disiapkan dengan baik (misalnya, masih terdapat minyak, karut, atau kontaminan) akan menghasilkan pembacaan yang tidak mewakili kekuatan adhesi sebenarnya.
Faktor manusia juga merupakan variabel besar. Ketergantungan pada kekuatan fisik dan interpretasi individu operator dalam mengoperasikan alat manual sering menyebabkan deviasi. Alat pull-off manual yang mengandalkan torsi, putaran ulir, atau tekanan hidrolik sederhana tanpa mekanisme pengukur yang presisi rentan terhadap kesalahan mekanis dan drift kalibrasi. Akumulasi dari semua faktor ini menciptakan data yang “berisik”, sulit untuk direproduksi, dan akhirnya meragukan untuk dijadikan dasar pengambilan keputusan teknis yang kritis.
Kebutuhan Pengujian Pull-Off yang Harus Dipenuhi untuk Pipeline
Untuk mendapatkan gambaran yang akurat dan dapat ditindaklanjuti tentang integritas coating pipeline, pengujian pull-off harus memenuhi sejumlah kriteria kinerja yang ketat. Pertama, alat harus menjamin akurasi dan presisi yang tinggi, baik dalam repeatability (keterulangan oleh operator yang sama) maupun reproducibility (keterulangan oleh operator berbeda di lokasi berbeda). Kinerja ini harus selaras dengan standar internasional yang diakui seperti ASTM D4541 (Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers) atau ISO 4624 (Paints and varnishes – Pull-off test for adhesion).
Kedua, alat perlu memiliki kemampuan beradaptasi yang luas. Pipeline di industri oil & gas dan petrokimia dilapisi dengan berbagai jenis material, mulai dari bitumen, mastic, epoxy, hingga polyurethane, dengan ketebalan dan elastisitas yang berbeda-beda. Alat uji harus mampu menangani rentang gaya yang sesuai dan kompatibel dengan berbagai ukuran dolly standar (misalnya, 20 mm atau 50 mm), serta dapat dioperasikan pada berbagai posisi pipa (vertikal, horizontal, overhead).
Ketiga, prosedur operasi harus dirancang untuk meminimalkan human error. Semakin sedikit langkah yang bergantung pada penilaian subjektif operator, semakin konsisten hasilnya. Terakhir, alat harus mendukung pelaporan data yang terstruktur—mencatat nilai gaya lepas, lokasi uji, jenis kegagalan (kohesif dalam coating, adhesif pada interface, atau campuran)—untuk memudahkan analisis trend, audit, dan perencanaan pemeliharaan yang berbasis data.
Solusi dengan Adhesion Tester NOVOTEST SM-1M

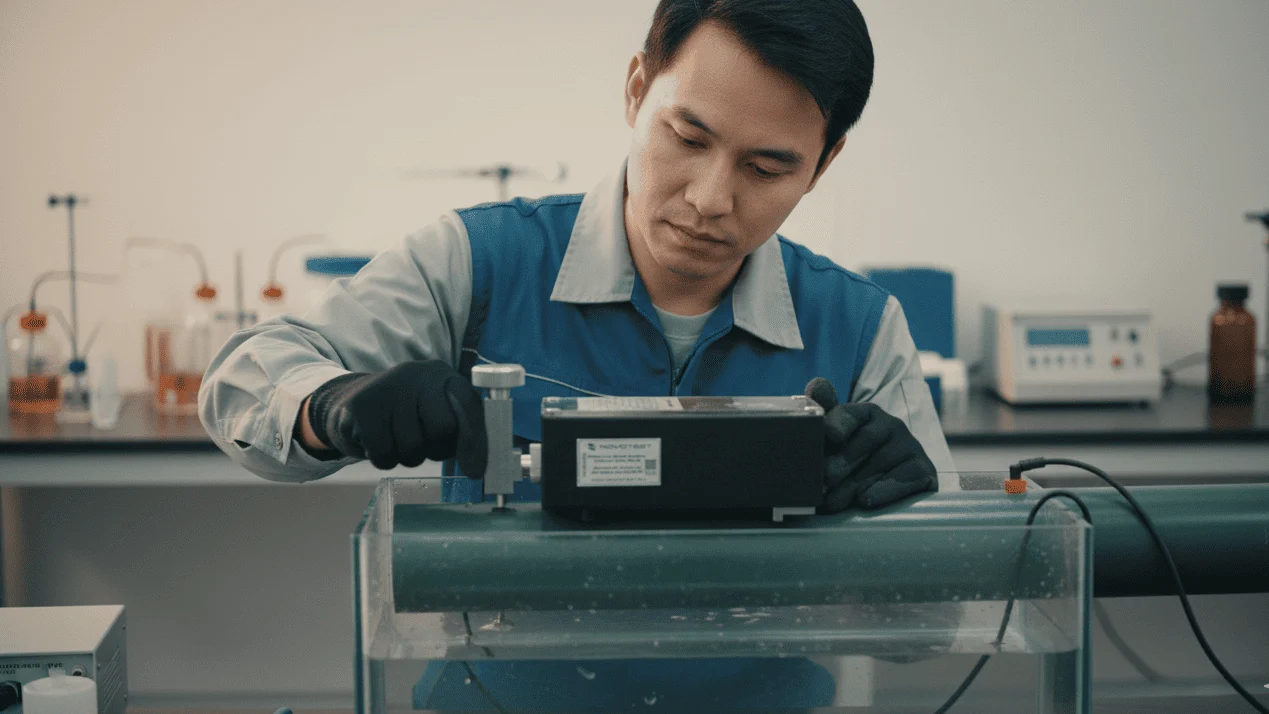

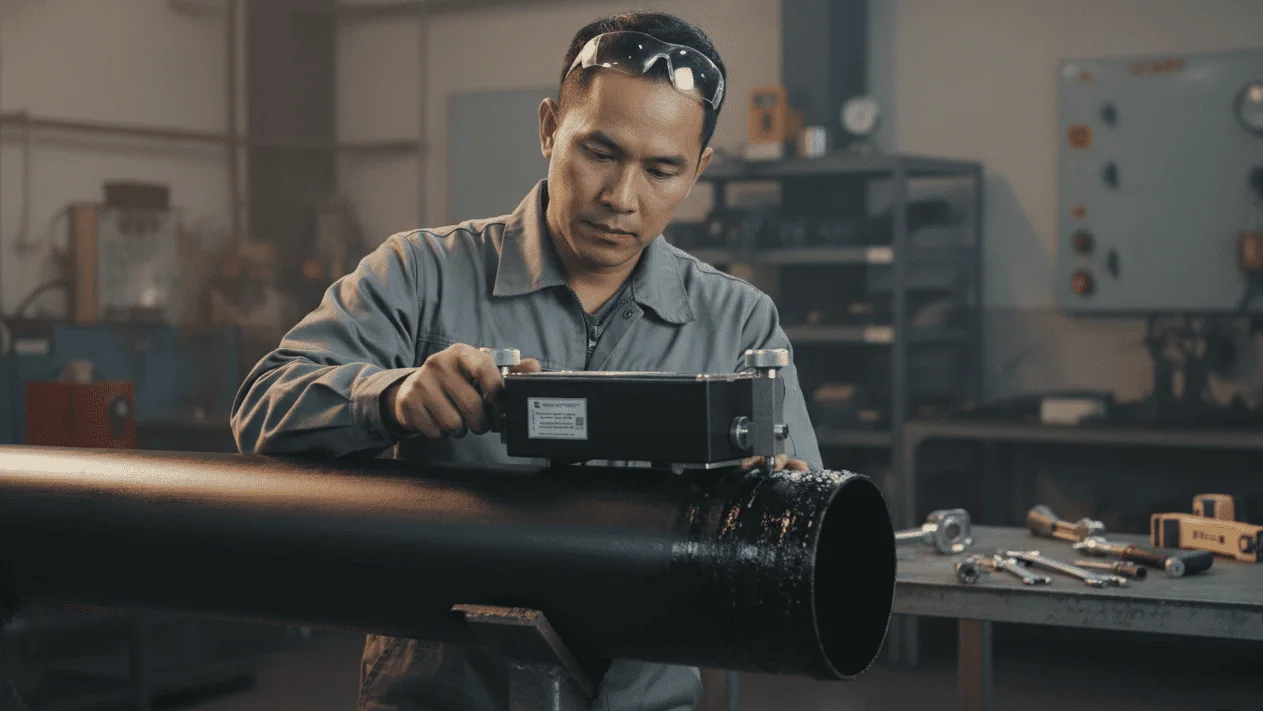

Menjawab tantangan kompleks di atas, Adhesion Tester NOVOTEST SM-1M hadir sebagai solusi portabel yang dirancang khusus untuk mengukur kekuatan adhesi insulasi bitumen dan mastic pada permukaan pipa serta struktur baja. Alat ini berfungsi sebagai Probe Test kuantitatif yang mengubah pengujian adhesi dari seni yang subjektif menjadi sains yang terukur.
Fitur kunci NOVOTEST SM-1M terletak pada desain sistem mekanisnya yang terkontrol. Berbeda dengan alat manual yang bergantung pada tenaga operator, SM-1M menggunakan sistem batang yang terhubung dengan pegas terkalibrasi internal. Mekanisme ini memastikan bahwa pembebanan gaya tarik dilakukan secara progresif dan terukur, bukan secara tiba-tiba atau bervariasi. Desain ini secara inheren meminimalkan variasi akibat perbedaan cara operator menarik atau memutar.
Alat ini juga dibangun untuk ketahanan di lapangan. Dengan berat bersih hanya 2.65 kg dan dimensi yang kompak, alat ini mudah dibawa ke lokasi pipa yang sulit dijangkau. Kemampuannya untuk digunakan baik di lapangan (field) maupun di bengkel/laboratorium menjadikannya fleksibel untuk berbagai fase proyek, mulai dari pengujian selama aplikasi, inspeksi rutin, hingga evaluasi pasca perbaikan. Dengan demikian, NOVOTEST SM-1M menjadi instrumen yang memastikan tekanan perekatan dan pembacaan gaya lepas dilakukan dengan konsistensi tinggi.
Spesifikasi Teknis NOVOTEST SM-1M
Untuk memberikan gambaran yang jelas, berikut adalah tabel spesifikasi inti dari alat ini:
| Parameter | Spesifikasi NOVOTEST SM-1M |
|---|---|
| Fungsi Utama | Mengukur kekuatan adhesi insulasi bitumen & mastic pada pipa/logam |
| Prinsip Kerja | Sistem batang dengan pegas terkalibrasi (mekanikal) |
| Portabilitas | Sangat portabel, untuk penggunaan lapangan dan workshop |
| Dimensi (PxLxT) | 190 mm x 80 mm x 110 mm |
| Berat Bersih | 2.65 kg |
| Kompatibilitas | Dapat digunakan dengan dolly standar untuk pengujian pull-off |
| Aplikasi Utama | Inspeksi pipeline oil & gas, air, insulasi industri, struktur baja |
Cara Kerja dan Aplikasi NOVOTEST SM-1M di Lapangan
Mengadopsi NOVOTEST SM-1M mengharuskan perubahan paradigma dari prosedur ad-hoc menuju workflow yang terstandarisasi. Berikut adalah panduan penerapannya di lapangan.
Prosedur Persiapan dan Kalibrasi
Sebelum pengujian, lakukan pemeriksaan visual alat. Pastikan tidak ada kerusakan fisik pada bodi, batang penarik, dan area pengait. Verifikasi bahwa alat dalam kondisi terkalibrasi—yang untuk SM-1M dijamin oleh sistem pegas internalnya yang presisi. Pilih dolly (biasanya diameter 20 mm atau 50 mm) yang sesuai dengan standar proyek dan jenis coating. Persiapkan permukaan coating pada pipeline sesuai standar (misalnya, dibersihkan dari kontaminan dan diratakan pada area yang akan ditempeli dolly).
Teknik Perekatan Dolly yang Tepat
Ini adalah langkah paling kritis untuk meminimalkan variasi awal. Gunakan lem epoxy dua komponen yang sesuai standar ASTM D4541. Aplikasikan lem secara merata di permukaan dolly. Tempelkan dolly ke coating yang sudah disiapkan, lalu berikan tekanan yang konsisten dan merata selama waktu tertentu (menggunakan alat bantu atau berat standar jika memungkinkan) sesuai rekomendasi pabrik lem. Catat waktu awal perekatan dan biarkan curing penuh dalam kondisi lingkungan yang dicatat. Konsistensi dalam tekanan dan waktu curing ini akan memastikan area kontak dan kekuatan ikatan awal seragam untuk setiap titik uji.
Pelaksanaan Pengujian dan Pembacaan
Setelah lem mengeras sempurna, pasang alat NOVOTEST SM-1M pada dolly yang telah terpasang. Kaitkan mekanisme alat dengan aman. Operasikan alat sesuai petunjuk manual, di mana sistem batang dan pegas terkalibrasi akan menarik dolly dengan gaya yang meningkat secara bertahap dan terukur. Teruskan pembebanan hingga terjadi kegagalan (pull-off). Nilai gaya pada saat kegagalan akan ditunjukkan oleh mekanisme alat. Catat nilai ini segera, bersamaan dengan lokasi titik uji dan tipe kegagalan yang terjadi (apakah coating yang terlepas, atau lepas dari interface substrat).
Pasca Pengujian dan Perawatan Alat
Bersihkan sisa lem dari alat dan dolly setelah penggunaan. Simpan alat dalam kotak pelindungnya pada lingkungan yang kering dan bebas debu. Meskipun memiliki desain yang robust, lakukan pengecekan kinerja berkala dan kalibrasi ulang sesuai jadwal yang direkomendasikan oleh supplier untuk memastikan akurasi jangka panjang. CV. Java Multi Mandiri sebagai distributor menyediakan dukungan teknis dan layanan purna jual untuk memastikan instrumentasi Anda selalu dalam kondisi prima.
Studi Implementasi Singkat: Meningkatkan Konsistensi Data QC
Bayangkan sebuah skenario pada proyek pemeliharaan coating pipeline transmisi minyak. Sebelumnya, tim menggunakan alat pull-off manual dari berbagai merek dengan prosedur yang kurang terdokumentasi. Hasilnya, deviasi standar dari pengujian di area yang secara visual sama bisa mencapai ±30% dari nilai rata-rata, menimbulkan keraguan terhadap data dan menunda keputusan.
Manajemen proyek lalu memutuskan untuk melakukan standardisasi. Mereka mengadopsi NOVOTEST SM-1M sebagai alat standar dan membuat Prosedur Operasi Standar (SOP) yang ketat, mencakup semua langkah dari persiapan permukaan, perekatan dolly, hingga pelaksanaan pengujian dengan SM-1M. Seluruh operator dilatih secara seragam.
Setelah implementasi, analisis data selama tiga bulan menunjukkan perubahan signifikan. Deviasi standar hasil pengujian berhasil ditekan menjadi di bawah ±10%. Konsistensi ini membangun kepercayaan yang lebih tinggi pada data QC. Tim maintenance kini dapat dengan lebih percaya diri mengidentifikasi area yang memang membutuhkan perbaikan, mengurangi inspeksi ulang yang tidak perlu, dan mengambil keputusan yang lebih tepat waktu dan berbasis data. Proses inspeksi secara keseluruhan menjadi lebih efisien.
Keunggulan NOVOTEST SM-1M Dibanding Metode Konvensional
Perbandingan langsung menunjukkan mengapa alat seperti SM-1M lebih unggul dalam konteks pengujian pipeline yang menuntut keandalan.
- Akurasi dan Kontrol Pembebanan: Mekanisme pegas terkalibrasi pada SM-1M menghasilkan pembebanan gaya yang lebih linear dan terkontrol dibandingkan dengan alat manual yang mengandalkan tenaga operator, yang rentan terhadap “sentakan” (jerking force) yang dapat merusak hasil.
- Repeatability yang Unggul: Desainnya yang mengurangi ketergantungan pada keahlian fisik operator membuat hasil pengujian lebih mudah untuk diulang (repeatable), baik oleh operator yang sama di waktu berbeda maupun oleh operator yang berbeda.
- Portabilitas dan Ketahanan: Dibangun untuk lingkungan industri, ukurannya yang kompak dan beratnya yang ringan membuatnya lebih mudah digunakan di berbagai posisi pada pipeline dibandingkan beberapa alat hidrolik portabel lain yang lebih besar dan berat.
- Penghematan Biaya Jangka Panjang: Dengan mengurangi variasi, kebutuhan untuk pengujian ulang yang disebabkan oleh data yang meragukan dapat diminimalkan. Keputusan pemeliharaan yang lebih akurat juga mencegah biaya akibat kegagalan prematur atau perbaikan yang tidak tepat sasaran.
Tips Memilih Adhesion Tester yang Tepat untuk Pipeline
Memilih alat yang tepat adalah investasi untuk kualitas data. Berikut beberapa kriteria yang perlu dipertimbangkan:
- Pertimbangan Teknis: Pastikan rentang pengukuran gaya alat mencakup kebutuhan coating Anda (biasanya hingga beberapa MPa). Verifikasi akurasinya (misalnya, ±1% dari skala penuh) dan kompatibilitasnya dengan dolly dan standar (ASTM/ISO) yang berlaku di proyek Anda. Kemudahan kalibrasi dan verifikasi adalah nilai tambah besar.
- Faktor Operasional: Evaluasi portabilitas, kekokohan konstruksi, dan kesesuaian dengan kondisi ekstrem di lokasi pipa (tahan percikan air, debu, suhu operasi). Antarmuka pengguna yang sederhana dan intuitif akan mengurangi kurva pembelajaran.
- Dukungan dan Servis: Pilih supplier yang tidak hanya menjual alat, tetapi juga menyediakan dukungan teknis, pelatihan operator, ketersediaan suku cadang (seperti dolly pengganti atau komponen kritis), dan layanan kalibrasi. CV. Java Multi Mandiri, sebagai distributor resmi, memastikan ketersediaan produk asli dengan dukungan purna jual yang komprehensif untuk mendukung kelancaran operasional Anda.
- Analisis Biaya Total Kepemilikan (TCO): Jangan hanya berfokus pada harga pembelian awal. Pertimbangkan biaya kalibrasi, maintenance, potensi pengurangan biaya akibat kesalahan pengujian, dan peningkatan efisiensi inspeksi. Alat yang lebih presisi dan konsisten seperti NOVOTEST SM-1M seringkali menawarkan TCO yang lebih menguntungkan dalam jangka menengah-panjang.
Kesimpulan
Mengurangi variasi dalam pengujian pull-off pipeline bukanlah hal yang mustahil, melainkan sebuah pilihan metodologis. Hal ini dimulai dengan pengakuan atas sumber-sumber ketidakpastian dan diakhiri dengan adopsi alat serta prosedur yang dirancang untuk mengendalikannya. NOVOTEST SM-1M, dengan desain mekanikal terkalibrasinya yang fokus pada konsistensi pembebanan dan pembacaan, merupakan instrumen yang tepat untuk menerjemahkan prinsip ini ke dalam praktik lapangan sehari-hari. Dengan data QC yang andal dan dapat direproduksi, tim inspeksi dan pemeliharaan dapat beralih dari mode reaktif ke mode prediktif dan proaktif, menjamin integritas aset pipeline dalam jangka panjang. Untuk mendukung pencapaian standar kualitas tertinggi dalam inspeksi coating, CV. Java Multi Mandiri hadir sebagai mitra terpercaya dalam penyediaan alat ukur dan pengujian yang presisi, termasuk Adhesion Tester NOVOTEST SM-1M.
Temukan solusi yang sesuai dengan aplikasi Anda. Konsultasikan kebutuhan pengujian adhesion pipeline Anda dengan tim ahli dari CV. Java Multi Mandiri, distributor alat ukur dan pengujian terpercaya yang siap mendukung proses quality control dan assurance proyek Anda dengan instrumentasi yang tepat dan dukungan teknis yang andal.
FAQ
Apa itu pengujian pull-off pipeline dan mengapa penting?
Pengujian pull-off pipeline adalah metode pengukuran kekuatan adhesi (daya rekat) lapisan pelindung (coating atau insulation) seperti bitumen, epoxy, atau mastic terhadap substrat pipa baja. Pengujian ini penting karena daya rekat yang baik adalah fondasi dari kinerja coating dalam melindungi pipa dari korosi, abrasi, dan degradasi lingkungan. Data yang akurat dari pengujian ini menjadi dasar untuk menilai kondisi coating, merencanakan pemeliharaan, dan memastikan keamanan serta umur panjang aset pipeline.
Bagaimana cara NOVOTEST SM-1M meminimalkan variasi hasil pengujian?
NOVOTEST SM-1M meminimalkan variasi melalui dua cara utama: (1) Mekanisme pembebanan yang terkontrol menggunakan sistem pegas terkalibrasi, yang menghilangkan variasi gaya tarik dari operator yang berbeda. (2) Desain yang memfasilitasi prosedur standar, mendorong operator untuk mengikuti langkah-langkah persiapan dan pelaksanaan yang konsisten. Dengan mengurangi ketergantungan pada keahlian dan tenaga fisik operator, alat ini menghasilkan data yang lebih repeatable dan reproducible.
Standar internasional apa yang relevan dengan pengujian menggunakan SM-1M?
Alat ini dirancang untuk digunakan dalam kerangka standar pengujian adhesi portable, terutama ASTM D4541 dan ISO 4624. Standar-standar ini mengatur secara detail mengenai persiapan permukaan, perekatan dolly, kecepatan pembebanan, pelaporan hasil, dan tipe kegagalan. Menggunakan NOVOTEST SM-1M dengan mengacu pada prosedur dalam standar ini akan memastikan bahwa hasil pengujian Anda diakui secara teknis dan konsisten dengan praktik terbaik internasional.
Apakah NOVOTEST SM-1M cocok untuk semua jenis coating pipeline?
NOVOTEST SM-1M dirancang khusus dan sangat ideal untuk menguji adhesi coating yang bersifat bituminous (seperti bitumen) dan mastic, yang banyak digunakan pada pipeline untuk insulasi termal dan proteksi korosi. Ia juga dapat digunakan untuk berbagai jenis coating lainnya (seperti epoksi tebal) selama rentang gaya yang dihasilkan alat memadai dan prosedur perekatan dolly dilakukan dengan material perekat yang sesuai. Selalu konsultasikan dengan spesifikasi teknis dan supplier untuk memastikan kesesuaian dengan material coating spesifik Anda.
Rekomendasi Coating Testing
References
- ASTM International. (2017). ASTM D4541 – Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers. West Conshohocken, PA.
- International Organization for Standardization. (2016). ISO 4624:2016 – Paints and varnishes — Pull-off test for adhesion. Geneva, Switzerland.
- NACE International. (2014). Coating Inspection Techniques and Standards Overview. Houston, TX.
- Munger, C. G., & Vincent, L. D. (1999). Corrosion Prevention by Protective Coatings (2nd ed.). NACE International.
- Technical Data Sheet & Operation Manual, Adhesion Tester NOVOTEST SM-1M. Novotest.
