Adhesion Tester NOVOTEST SM-1M Menguji Ketahanan Lapisan Coating Pipa Terhadap Pelepasan Katodik
Dari luar, pipa transmisi minyak dan gas mungkin tampak seperti struktur baja yang kokoh dan sempurna, dilindungi oleh lapisan coating yang mulus. Namun, di balik tampilan yang solid itu, ancaman tersembunyi seperti cathodic disbondment atau pelepasan katodik bisa secara diam-diam melemahkan pertahanan terpenting pipa: lapisan pelindungnya. Kerusakan ini seringkali baru terdeteksi setelah mencapai tahap kritis, memicu kebocoran, shutdown produksi, dan biaya reparasi yang sangat besar. Tantangan utamanya adalah bagaimana memprediksi dan mencegah kegagalan coating ini sebelum kerusakan struktural terjadi. Di sinilah pendekatan inspeksi yang cerdas dan berbasis data menjadi kunci. Artikel ini akan menjelaskan peran Adhesion Tester NOVOTEST SM-1M sebagai alat vital dalam strategi pertahanan proaktif, yang mengintegrasikan data uji tarik-lepas (pull-off) dengan metode deteksi holiday untuk memetakan dan mengkarantina area coating yang berpotensi mengalami pelepasan katodik, memberikan Anda kendali penuh atas integritas aset perpipaan.
- Tantangan Utama di Industri Perpipaan dan Proteksi Korosi
- Kebutuhan Pengujian yang Harus Dipenuhi untuk Integritas Coating
- Solusi dengan Adhesion Tester Portabel: NOVOTEST SM-1M
- Cara Kerja dan Aplikasi di Lapangan: Integrasi dengan Metode Deteksi Holiday
- Studi Implementasi Singkat: Pengujian Coating pada Pipa Transmisi Bawah Tanah
- Keunggulan Dibanding Metode Konvensional
- Tips Memilih Produk Adhesion Tester yang Tepat
- Kesimpulan
- FAQ
- References
Tantangan Utama di Industri Perpipaan dan Proteksi Korosi
Dalam ekosistem industri minyak dan gas, integritas pipa adalah garis pertahanan pertama. Sistem proteksi katodik (CP) bekerja sinergis dengan coating (lapisan) untuk melindungi baja dari korosi. Namun, dalam kondisi tertentu, sistem proteksi ini justru dapat menjadi bumerang yang memicu cathodic disbondment.
Apa itu Cathodic Disbondment?
Cathodic disbondment adalah fenomena kegagalan adhesi di mana lapisan coating terlepas dari substrat baja akibat reaksi elektrokimia yang dihasilkan oleh sistem proteksi katodik itu sendiri. Mekanismenya dimulai ketika adanya cacat kecil (holiday) pada coating yang membuka jalan bagi elektrolit (seperti tanah atau air) untuk mencapai permukaan baja. Arus dari sistem CP kemudian mengalir ke area ini, menghasilkan lingkungan yang sangat basa di bawah lapisan coating di sekitar cacat. Kondisi basa tinggi ini secara bertahap memecah ikatan kimia antara coating dan baja, menyebabkan coating “terlepas” atau “mengelupas” dari substratnya. Yang berbahaya, proses ini terjadi di bawah lapisan coating, sehingga sering kali tidak terlihat secara visual sampai area pelepasan sudah sangat luas dan korosi bawah coating (underfilm corrosion) telah merusak logam dasar.
Area-Area Kritis dan Biaya Kegagalan
Area tertentu pada pipa lebih rentan terhadap inisiasi cathodic disbondment:
- Sambungan Las (Girth Weld): Seringkali merupakan titik dengan aplikasi coating yang kurang sempurna dan konsistensi ketebalan yang bervariasi.
- Lokasi Holiday: Setiap cacat seperti pori, retak, atau area coating tipis adalah pintu masuk awal.
- Zona Transisi: Area di mana jenis coating berubah atau di mana pipa masuk/keluar dari tanah.
Deteksi dini sangat sulit karena coating permukaan atas mungkin masih tampak utuh. Biaya kegagalan yang terjadi kemudian bisa sangat monumental: shutdown produksi yang tidak terencana, reparasi darurat yang kompleks dan mahal, potensi pencemaran lingkungan yang serius, serta risiko keselamatan yang meningkat. Oleh karena itu, industri membutuhkan pergeseran paradigma dari pendekatan inspeksi reaktif menuju strategi pemantauan proaktif dan prediktif.
Kebutuhan Pengujian yang Harus Dipenuhi untuk Integritas Coating
Untuk secara efektif menilai dan memprediksi ketahanan coating terhadap ancaman cathodic disbondment, program pengujian lapangan harus memenuhi beberapa parameter kritis. Pengujian tidak boleh lagi sekadar mengecek ada atau tidaknya coating, tetapi harus mampu mengukur “kesehatan” dan kinerjanya.
- Kekuatan Adhesi yang Terukur: Parameter absolut yang paling penting adalah kekuatan tarik (dalam MPa atau psi) yang diperlukan untuk melepaskan coating dari substrat. Data kuantitatif ini memberikan gambaran langsung tentang seberapa baik coating masih menempel.
- Kemampuan Deteksi Integritas Film: Alat harus mendukung, atau digunakan bersama dengan, metode untuk mengidentifikasi cacat coating (holiday) yang menjadi pemicu awal disbondment.
- Metode Pengujian yang Terstandarisasi dan Dapat Direproduksi: Prosedur harus mengikuti standar internasional seperti ASTM D4541 atau ISO 4624 untuk metode pull-off, sehingga hasilnya dapat diperbandingkan dan divalidasi.
- Sistem Manajemen Data Geospasial: Hasil uji harus dapat dikaitkan dengan lokasi spesifik (seperti koordinat GPS atau stasiun pipa) untuk membangun peta integritas coating yang dinamis sepanjang jalur pipa.
- Fleksibilitas dan Ketahanan Lapangan: Mengingat pipa sering berada di lokasi terpencil, alat harus portabel, tangguh terhadap cuaca ekstrem, debu, dan getaran, serta mudah dioperasikan dalam berbagai posisi (horizontal, vertikal, overhead).
Solusi dengan Adhesion Tester Portabel: NOVOTEST SM-1M
Memenuhi kebutuhan pengujian yang kompleks tersebut memerlukan alat yang didesain khusus. Adhesion Tester NOVOTEST SM-1M hadir sebagai solusi portabel yang dirancang untuk aplikasi lapangan yang menantang, khususnya pada coating insulasi pipa seperti bitumen dan mastic yang banyak digunakan dalam industri transmisi.

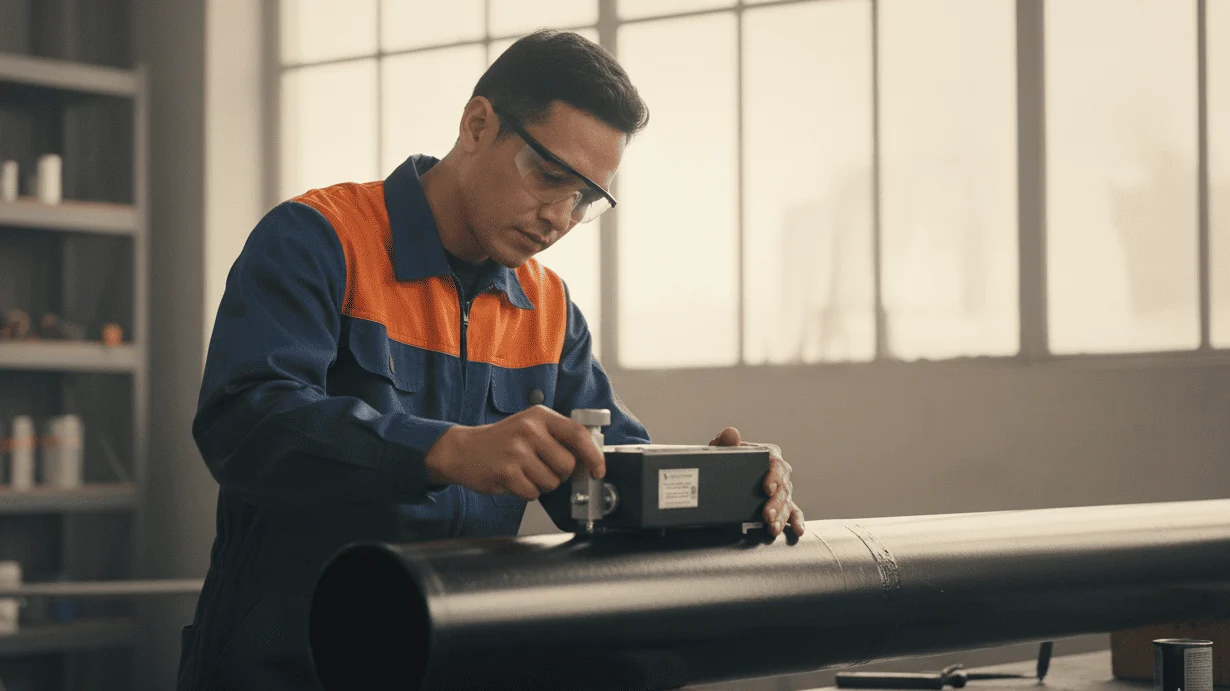

Profil Alat: NOVOTEST SM-1M untuk Bitumen dan Mastic Insulation
Alat ini merupakan Probe Test profesional yang mengadopsi prinsip kerja metode pull-off sesuai standar. Desainnya yang kompak dan kokoh dibangun untuk bertahan dalam kondisi lapangan di sektor konstruksi dan perawatan pipa (oil & gas, water).
Fitur dan Spesifikasi Utama
Fitur utama yang membuat SM-1M relevan untuk strategi deteksi dini cathodic disbondment adalah:
- Rentang Pengukuran yang Luas: Mampu mengukur kekuatan adhesi hingga 1 MPa, mencakup rentang yang dibutuhkan untuk berbagai jenis coating insulasi.
- Desain Portabel dan Kokoh: Dengan berat bersih hanya 2.65 kg dan dimensi 190 x 80 x 110 mm, alat ini mudah dibawa dan digunakan di lokasi yang sulit dijangkau.
- Sistem Pengukuran Terkalibrasi: Menggunakan sistem batang yang terhubung dengan pegas terkalibrasi, memastikan akurasi dan konsistensi pembacaan gaya tarik.
- Tampilan yang Jelas: Memungkinkan teknisi membaca hasil pengujian secara langsung di lapangan.
- Aplikasi Khusus: Dirancang untuk mengukur kekuatan rekat insulasi bitumen dan mastic ke permukaan pipa secara kuantitatif, sehingga sangat cocok untuk pipeline konvensional.
Posisi NOVOTEST SM-1M dalam strategi integritas adalah sebagai alat verifikasi kuantitatif. Ia berperan setelah inspeksi pendahuluan (visual & holiday detection) untuk memberikan data pasti tentang kondisi adhesi di area yang dicurigai, sehingga keputusan perbaikan dapat diambil berdasarkan fakta yang terukur.
Cara Kerja dan Aplikasi di Lapangan: Integrasi dengan Metode Deteksi Holiday
Kekuatan sebenarnya dari NOVOTEST SM-1M terletak pada kemampuannya diintegrasikan ke dalam prosedur inspeksi yang lebih luas. Berikut adalah panduan langkah-demi-langkah untuk menggunakan alat ini dalam mendeteksi potensi cathodic disbondment.
Tahap 1: Inspeksi Awal dan Identifikasi Holiday
Langkah pertama adalah pemetaan cacat. Lakukan inspeksi visual menyeluruh diikuti dengan pengujian holiday (spark test) di sepanjang segmen pipa yang diperiksa. Alat holiday detector akan mengidentifikasi semua titik dimana coating tidak utuh (porositas, retak, ketipisan). Setiap lokasi holiday ini ditandai dengan jelas dan dicatat posisinya. Titik-titik inilah yang menjadi “episentrum” potensial untuk inisiasi cathodic disbondment.
Tahap 2: Pengujian Adhesi Selektif dengan SM-1M
Alih-alih menguji adhesi secara acak, fokuskan pengujian pada zona risiko tinggi, yaitu area di sekitar (biasanya dalam radius 10-20 cm) dari setiap holiday yang teridentifikasi.
- Persiapan Permukaan: Bersihkan area uji di sekitar holiday. Pilih dan tempelkan dolly (piston uji berbentuk silinder) pada coating menggunakan epoxy perekat spesial berdaya rekat tinggi. Pastikan perekatan sempurna.
- Penyiapan Alat: NOVOTEST SM-1M dipasang pada dolly yang telah direkatkan.
- Pelaksanaan Pengujian: Teknisi secara bertahap memberikan gaya tarik dengan alat hingga coating terlepas atau mencapai gaya maksimum. Alat akan mengukur dan menampilkan nilai kekuatan adhesi maksimum dalam satuan MPa.
- Pencatatan Data: Catat nilai MPa untuk setiap titik uji dan kaitkan dengan lokasi holiday yang spesifik.
Tahap 3: Analisis dan Pemetaan Risiko
Pada tahap ini, data kualitatif (lokasi holiday) dan data kuantitatif (kekuatan adhesi) disatukan.
- Korelasi Data: Plot nilai adhesi dari SM-1M pada peta lokasi holiday.
- Interpretasi Hasil: Area yang menunjukkan nilai adhesi rendah (< spesifikasi yang ditetapkan, misalnya < 0.8 MPa) dan berada di sekitar holiday diidentifikasi sebagai hotspot dengan probabilitas tinggi untuk mengalami atau memperluas cathodic disbondment.
- Output Tindakan: Rekomendasi perbaikan (seperti re-coating lokal) kini dapat ditargetkan dengan presisi tinggi. Area dengan nilai adhesi baik hanya memerlukan perbaikan holiday-nya saja, sementara area dengan adhesi rendah membutuhkan perhatian lebih luas. Pendekatan ini mengoptimalkan anggaran dan sumber daya perawatan.
Studi Implementasi Singkat: Pengujian Coating pada Pipa Transmisi Bawah Tanah
Sebuah studi kasus pada pipa transmisi bahan bakar bawah tanah sepanjang 20 km dengan coating bitumen mengilustrasikan manfaat pendekatan terintegrasi ini. Pipa tersebut dilengkapi sistem proteksi katodik, namun pemantauan rutin menunjukkan pembacaan potensial CP yang tidak stabil dan fluktuatif pada beberapa segmen, mengindikasikan kemungkinan adanya gangguan pada coating.
- Aksi Inspeksi Awal: Dilakukan inspeksi holiday menyeluruh menggunakan spark tester. Hasilnya, teridentifikasi 15 titik holiday yang tersebar di beberapa segmen.
- Aksi Verifikasi Kuantitatif: Menggunakan NOVOTEST SM-1M, tim melakukan pengujian adhesi pull-off pada 30 titik—dua titik di sekitar setiap holiday yang ditemukan (satu di sisi kiri, satu di sisi kanan).
- Hasil Pengujian: Dari 30 titik uji, 26 titik menunjukkan nilai adhesi di atas 1.2 MPa (memenuhi spesifikasi). Namun, 4 titik (berkelompok di dua area holiday tertentu) menunjukkan nilai adhesi yang mengkhawatirkan, yaitu antara 0.5 – 0.7 MPa.
- Kesimpulan dan Tindak Lanjut: Keempat titik dengan adhesi rendah tersebut segera diprioritaskan untuk perbaikan re-coating yang lebih luas, karena dianggap sebagai zona di mana cathodic disbondment telah mulai atau sangat berpotensi terjadi. Titik holiday lainnya dengan adhesi baik hanya dilakukan perbaikan cacat lokal. Dengan pendekatan ini, operator dapat mencegah kegagalan coating yang lebih luas, mengalokasikan biaya perawatan secara efisien, dan memperpanjang umur teknis aset pipa secara signifikan.
Keunggulan Dibanding Metode Konvensional
Pendekatan yang mengintegrasikan NOVOTEST SM-1M dengan deteksi holiday menawarkan lompatan kualitas dibandingkan metode inspeksi coating konvensional. Berikut perbandingannya:
Tabel Perbandingan Metode Inspeksi Coating
| Aspek | Metode Konvensional (Visual & Tap Test) | Pendekatan Terintegrasi (Holiday Detection + SM-1M) |
|---|---|---|
| Sifat Data | Kualitatif (baik/buruk berdasarkan subjektivitas). | Kuantitatif (nilai MPa yang objektif dan terukur). |
| Sifat Pendeteksian | Reaktif (mendeteksi kerusakan setelah terlihat). | Proaktif & Prediktif (mengidentifikasi risiko sebelum kegagalan nyata). |
| Target Perbaikan | Seringkali luas/tidak tepat (berdasar dugaan). | Presisi & Terfokus (hanya pada area dengan data adhesi buruk). |
| Tingkat Keandalan | Tinggi bergantung pada pengalaman inspektor (human error). | Tinggi & Konsisten (mengurangi subjektivitas dengan data angka). |
| Dasar Keputusan | Pengalaman dan observasi. | Data teknis yang sesuai dengan standar (ASTM/ISO). |
| Biaya Jangka Panjang | Berpotensi tinggi karena perbaikan berulang atau kegagalan. | Lebih Efisien dengan perawatan yang tepat sasaran dan pencegahan kegagalan. |
Tips Memilih Produk Adhesion Tester yang Tepat
Bagi inspector, teknisi, atau asset manager yang bertanggung jawab terhadap integritas pipa, memilih alat uji adhesi yang tepat adalah keputusan strategis. Berikut panduan praktisnya:
Sesuaikan dengan Material Coating
Pastikan rentang pengukuran dan konfigurasi alat didesain untuk material coating yang dominan di fasilitas Anda. NOVOTEST SM-1M, misalnya, dioptimalkan untuk coating bitumen dan mastic. Untuk coating seperti Fusion Bonded Epoxy (FBE) atau polyurethane, mungkin diperlukan model dengan konfigurasi dolly dan rentang gaya yang berbeda.
Pertimbangkan Portabilitas dan Ketahanan
Alat harus mampu bertahan dalam kondisi lapangan yang keras (debu, kelembaban, suhu ekstrem) dan mudah diangkut ke lokasi terpencil. Bobot ringan dan konstruksi kokoh seperti pada SM-1M adalah keharusan.
Verifikasi Akurasi dan Kalibrasi
Pastikan alat memberikan pembacaan yang akurat dan dapat dikalibrasi secara berkala sesuai standar nasional/internasional untuk menjaga integritas data.
Evaluasi Kemudahan Penggunaan & Kebutuhan Pelatihan
Prosedur pengujian harus dapat dikuasai dengan pelatihan yang wajar. Alat dengan desain ergonomis dan prosedur yang jelas akan meminimalkan kesalahan operator di lapangan.
Dukungan Teknis dan Ketersediaan Suku Cadang
Pilih alat dari merek yang telah terbukti dan didistribusikan oleh supplier terpercaya yang menyediakan dukungan teknis, pelatihan, dan ketersediaan suku cadang seperti dolly dan perekat khusus. CV. Java Multi Mandiri, sebagai distributor resmi dan supplier alat ukur dan pengujian di Indonesia, tidak hanya menyediakan perangkat keras seperti NOVOTEST SM-1M, tetapi juga mendukung kesuksesan implementasi dengan pengetahuan aplikasi, konsultasi teknis, dan layanan purna jual yang andal. Peran kami adalah memastikan Anda memiliki alat yang tepat beserta pengetahuan untuk menggunakannya secara efektif guna mendukung program jaminan kualitas dan pemeliharaan aset Anda.
Kesimpulan
Cathodic disbondment merupakan ancaman sistematis pada integritas coating pipa yang memerlukan pendekatan deteksi yang lebih cerdas daripada sekadar inspeksi visual. Dengan mengintegrasikan Adhesion Tester portabel NOVOTEST SM-1M ke dalam protokol inspeksi—khususnya setelah tahap deteksi holiday—tim integritas aset dapat beralih dari mode reaktif ke mode prediktif. Alat ini memberikan data kuantitatif kekuatan adhesi yang vital, memungkinkan pemetaan risiko yang akurat dan perbaikan yang tepat sasaran di area yang paling rentan. Pendekatan ini bukan hanya tentang mencegah kegagalan, tetapi tentang mengoptimalkan seluruh siklus hidup aset, menghemat biaya operasional yang besar, dan yang terpenting, menjaga keselamatan dan keberlanjutan operasional.
Temukan solusi yang sesuai dengan aplikasi pengujian integritas coating pipa Anda. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian, termasuk rangkaian produk Novotest, siap memberikan konsultasi teknis untuk membantu Anda memilih instrumen yang tepat guna mendukung program pemeliharaan dan jaminan kualitas yang proaktif.
FAQ
Apakah NOVOTEST SM-1M dapat langsung mendeteksi cathodic disbondment?
Tidak secara langsung. SM-1M adalah alat untuk mengukur kekuatan adhesi coating. Ia adalah alat diagnostik utama untuk mengidentifikasi kondisi yang sangat mendukung terjadinya cathodic disbondment, yaitu melemahnya daya rekat coating di sekitar cacat (holiday). Dengan demikian, ia digunakan untuk mendeteksi potensi dan kerentanan terhadap disbondment sebelum proses pelepasan katodik yang masif terjadi.
Berapa nilai kekuatan adhesi (dalam MPa) yang dianggap aman untuk mencegah cathodic disbondment?
Tidak ada angka universal, karena nilai spesifikasi bergantung pada jenis coating, substrat, standar proyek, dan lingkungan service. Sebagai panduan umum, untuk coating pipa insulasi seperti bitumen, nilai adhesi minimal 1.0 MPa sering menjadi acuan. Namun, yang lebih penting adalah tren dan perbandingan. Penurunan nilai adhesi yang signifikan (misalnya, di bawah 0.8 MPa) di area tertentu, terutama di sekitar holiday, adalah indikator bahaya yang jelas dan harus menjadi pemicu tindakan perbaikan.
Apakah pengujian dengan SM-1M merusak coating pipa?
Ya, metode pull-off adalah destruktif lokal. Pengujian ini akan menyebabkan coating terlepas pada area tempat dolly direkatkan (biasanya diameter 20-50 mm). Namun, kerusakan ini sangat terkontrol, kecil, dan mudah diperbaiki. Kerusakan minor yang disengaja ini adalah trade-off yang diperlukan untuk mendapatkan data kuantitatif yang sangat berharga guna mencegah kerusakan yang jauh lebih luas (beberapa meter persegi) akibat cathodic disbondment yang tidak terdeteksi.
Bisakah SM-1M digunakan pada coating selain bitumen atau mastic, seperti Fusion Bonded Epoxy (FBE)?
NOVOTEST SM-1M secara khusus dioptimalkan untuk coating yang relatif lunak dan tebal seperti bitumen dan mastic insulasi. Untuk coating tipis dan keras seperti FBE, polyurethane, atau epoxy coating biasa, diperlukan alat uji adhesi pull-off dengan konfigurasi yang berbeda, seperti jenis dolly dan perekat yang lebih sesuai, serta rentang pengukuran gaya yang mungkin lebih tinggi. Penting untuk berkonsultasi dengan spesialis atau supplier seperti CV. Java Multi Mandiri untuk memastikan pemilihan alat yang tepat sesuai dengan material coating spesifik yang akan diuji.
Rekomendasi Coating Testing
References
- NACE International. (2013). SP0169-2013: Control of External Corrosion on Underground or Submerged Metallic Piping Systems. Standard Practice.
- ASTM International. (2019). ASTM D4541 – Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers. West Conshohocken, PA.
- ISO. (2016). ISO 4624:2016 – Paints and varnishes — Pull-off test for adhesion. International Standard.
- Papavinasam, S. (2014). Corrosion Control in the Oil and Gas Industry. Gulf Professional Publishing. (Bab mengenai Coating Degradation and Cathodic Disbondment).
- British Standards Institution (BSI). (2017). BS EN ISO 21809-3:2017 – Petroleum and natural gas industries. External coatings for buried or submerged pipelines used in pipeline transportation systems. Part 3: Field joint coatings.
