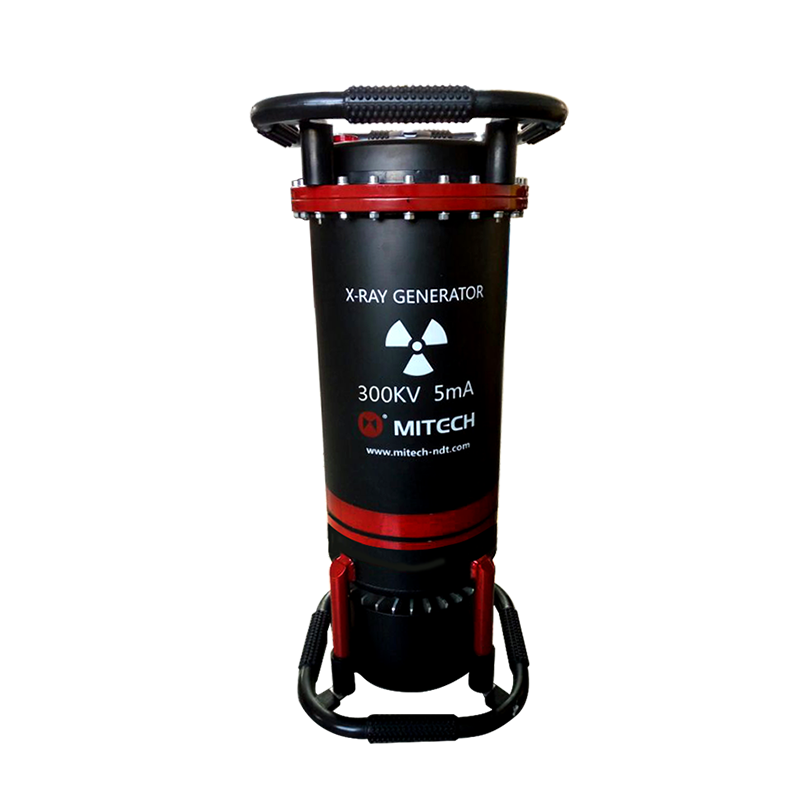

Mitech XXH-3005 Ray Flaw Detector

Dalam industri seperti manufaktur logam, pembangkit listrik, dan konstruksi infrastruktur, keberadaan cacat internal pada material seperti retak, porositas, atau inklusi dapat mengakibatkan kegagalan struktural yang berbahaya, downtime produksi yang mahal, dan ketidakpatuhan terhadap standar keselamatan ketat. Inspeksi manual atau metode NDT konvensional seringkali tidak praktis untuk lokasi terpencil atau komponen yang sulit dijangkau, meninggalkan celah risiko terhadap kualitas dan keamanan aset. Mitech XXH-3005 Ray Flaw Detector Portable hadir sebagai solusi revolusioner yang mengubah pendekatan pengujian non-destruktif (NDT), menawarkan portabilitas tinggi, akurasi yang konsisten, dan keandalan operasional di berbagai lingkungan lapangan yang menantang. Alat ini memastikan setiap material, dari lasan pada pressure vessel hingga komponen kritis di industri penerbangan, dapat diuji dengan presisi dan hasil yang terdokumentasi secara visual, menjadikan alat ukur mutakhir ini sebagai investasi penting untuk jaminan kualitas dan keselamatan.

Mengapa Mitech XXH-3005 Penting

• Portabilitas dan Ketahanan Tinggi: Dengan berat generator hanya 40 kg dan kontroler 12 kg, serta kemampuan bekerja sama dengan unit pembangkit listrik, alat ini dirancang untuk mobilitas di lokasi konstruksi, ketinggian, atau lingkungan industri yang keras, mengatasi keterbatasan sistem X-Ray tradisional yang besar dan statis.
• Hasil Inspeksi Visual yang Jelas dan Terdokumentasi: Menggunakan film radiografi yang langsung menampilkan ukuran, bentuk, dan lokasi cacat internal dengan gambar yang jernih dan benar. Film ini dapat disimpan jangka panjang sebagai bukti inspeksi dan dokumentasi kualitas untuk kepatuhan standar.
• Operasi Sederhana dan Aman: Dilengkapi dengan kontrol mikrokomputer, proteksi suhu berlebih, start tekanan tinggi tertunda, dan fungsi isolasi, yang menyederhanakan operasi bagi teknisi sekaligus memprioritaskan keselamatan operator di lapangan.
• Aplikasi Luas dengan Persiapan Minimal: Dapat mendeteksi cacat internal pada berbagai material logam tanpa persyaratan khusus pada kekasaran permukaan workpiece. Efek ukuran butir material terhadap hasil uji minimal, membuatnya serbaguna untuk banyak aplikasi industri.

Alat ini bukan sekadar detektor; ini adalah solusi komprehensif yang memadukan presisi laboratorium dengan ketangguhan lapangan. Bagi profesional NDT, insinyur QC, dan kontraktor, kehadiran Mitech XXH-3005 berarti kemampuan melakukan inspeksi kritis di mana pun, kapan pun, dengan keyakinan penuh pada akurasi data dan keamanan proses, sehingga secara signifikan mengurangi risiko dan meningkatkan efisiensi program pemeliharaan dan jaminan kualitas.

Teknologi/Metode

Mitech XXH-3005 bekerja berdasarkan prinsip radiografi industri. Generator X-Ray portabel menghasilkan sinar-X yang diarahkan ke material uji. Saat sinar-X menembus material, intensitasnya akan melemah dengan derajat yang berbeda tergantung pada ketebalan dan densitas material. Area dengan cacat internal (seperti retak atau rongga) akan menyerap sinar-X berbeda dibandingkan area yang solid. Perbedaan ini direkam pada film radiografi khusus yang ditempatkan di sisi berlawanan material. Film yang telah terpapar kemudian diproses, di mana area yang menerima lebih banyak radiasi (area cacat) akan tampak lebih gelap, memberikan gambaran visual yang jelas tentang geometri cacat. Dibandingkan metode inspeksi visual atau ultrasonik yang mungkin memerlukan interpretasi kompleks, teknologi radiografi ini memberikan bukti fisik yang objektif, permanen, dan mudah diarsipkan untuk analisis dan audit kualitas di kemudian hari.

Quality Control & Use Case

• Inspeksi Las (Weld Inspection): Memeriksa cacat seperti porositas, inklusi terak, atau retak pada sambungan las di pipa, pressure vessel, dan struktur baja.
• Pemeliharaan Fasilitas Industri: Mendeteksi korosi internal, erosi, atau cracking pada pipa, boiler, dan tangki penyimpanan di industri minyak, gas, dan kimia tanpa perlu membongkar.
• Kontrol Kualitas Manufaktur: Memastikan integritas casting dan forging pada komponen mesin, suku cadang otomotif, dan bagian-bagian pesawat terbang.
• Inspeksi Konstruksi dan Infrastruktur: Memeriksa kualitas las dan integritas material pada jembatan, bangunan tinggi, dan struktur lepas pantai.
• Aplikasi di Bidang Pendidikan dan Pelatihan: Sebagai alat peraga untuk pelatihan teknik NDT dan radiografi industri di lembaga pendidikan dan pusat pelatihan.

Dengan kemampuan memberikan bukti inspeksi yang terdokumentasi dan dapat dilacak, Mitech XXH-3005 menjadi tulang punggung program jaminan kualitas yang solid. Alat ini membantu perusahaan mematuhi standar internasional seperti SNI, ASME, atau API, meminimalkan kemungkinan produk cacat lolos ke lapangan, dan pada akhirnya melindungi reputasi, aset, dan yang terpenting, keselamatan manusia.

Fitur Unggulan

• Generator X-Ray Portabel yang Ringan: Berat generator 40 kg memungkinkan mobilisasi mudah ke berbagai lokasi inspeksi yang sulit, termasuk area terbatas dan ketinggian.
• Daya Tembus Hingga 47mm (Q235): Mampu menginspeksi material dengan ketebalan signifikan, cocok untuk banyak aplikasi industri umum.
• Kontrol Mikrokomputer dengan Proteksi Lengkap: Fitur proteksi suhu berlebih, alarm kesalahan, dan start tertunda memastikan operasi yang aman dan melindungi investasi alat dari kerusakan.
• Stabilitas Arus (mA) dan Tegangan (KV) yang Terkontrol: Unit stabilisasi mA dan kontrol KV yang kontinu menghasilkan kualitas gambar radiografi yang konsisten dan dapat diandalkan untuk berbagai material.
• Kemampuan Anti-Interferensi yang Kuat: Desain sirkuit khusus mengurangi gangguan dari lingkungan, memastikan kinerja stabil bahkan saat bekerja dekat dengan peralatan listrik atau generator lain.
• Kompatibel dengan Berbagai Sumber Daya: Dapat beroperasi dengan sumber listrik AC220V+/-10% 50HZ atau bekerja sama dengan unit pembangkit listrik portabel untuk inspeksi di lokasi terpencil.
• Film Radiografi untuk Dokumentasi Permanen: Menghasilkan rekaman visual cacat yang jelas dan dapat disimpan sebagai arsip inspeksi jangka panjang, sangat berharga untuk analisis tren dan kepatuhan regulasi.

Pengguna Ideal

Mitech XXH-3005 sangat ideal untuk teknisi NDT, insinyur jaminan kualitas, dan kontraktor inspeksi yang bekerja di lapangan. Pengguna utamanya meliputi profesional di industri minyak & gas, pembangkit listrik, fabrikasi logam, konstruksi infrastruktur berat, serta lembaga inspeksi dan sertifikasi pihak ketiga. Alat ini juga relevan untuk laboratorium pengujian material dan institusi pendidikan teknik yang membutuhkan peralatan NDT praktis untuk pelatihan dan penelitian.

Cara Pakai Singkat

1. Persiapan: Pastikan tekanan udara dalam generator minimal 0.35 MPa. Sambungkan kabel kontrol ke generator dan pastikan terminal ground terhubung dengan baik. 2. Penyiapan Sampel dan Film: Posisikan material uji di antara generator X-Ray dan kaset film radiografi. Atur geometri sesuai kebutuhan inspeksi. 3. Pengaturan Parameter: Nyalakan kontroler, atur waktu eksposur menggunakan knob, dan lakukan pemanasan (warm-up) tabung sinar-X sesuai petunjuk. 4. Pengaturan Tegangan (KV): Putar knob KV ke nilai yang diperlukan sesuai dengan ketebalan dan jenis material yang diinspeksi. 5. Inisiasi Eksposur: Tekan tombol “HV” untuk memulai eksposur (dengan fitur delay jika diperlukan). Sistem akan menghitung mundur waktu eksposur secara otomatis. 6. Pengambilan dan Pemrosesan Film: Setelah eksposur selesai, ambil film dari kaset dan proses di ruang gelap (developing, fixing, washing, drying). 7. Interpretasi Hasil: Amati film yang telah kering pada viewbox untuk mengidentifikasi, mengukur, dan mencatat setiap indikasi cacat.

FAQ Singkat

Q: Apakah alat ini aman digunakan di lapangan? A: Ya, dilengkapi dengan berbagai fitur keselamatan seperti start tekanan tinggi tertunda (memungkinkan operator menjauh), proteksi suhu otomatis, dan isolasi antara kontrol dan bagian high-voltage. Tetap wajib menggunakan alat pelindung diri dan mengikuti zona aman radiografi.

Q: Bagaimana dengan akurasi dan kejelasan deteksi cacat? A: Akurasi deteksi sangat tinggi karena menggunakan prinsip radiografi langsung. Gambar pada film memberikan representasi visual yang jelas tentang ukuran dan bentuk cacat, memungkinkan pengukuran dan evaluasi yang presisi.

Q: Apakah perlu kalibrasi rutin? A: Seperti kebanyakan alat ukur presisi tinggi, disarankan untuk melakukan kalibrasi dan pemeriksaan kinerja secara berkala sesuai dengan standar prosedur operasi untuk memastikan hasil yang konsisten dan andal.

Q: Di industri apa saja alat ini biasa diterapkan? A: Sangat luas, mencakup shipbuilding, manufaktur mesin, penerbangan, kereta api, pressure vessels, boiler, industri minyak & gas, kimia, dan pertahanan.

Q: Apa yang harus dilakukan jika alat menunjukkan kode error? A: Jangan membongkar atau menyetel ulang komponen. Hentikan penggunaan dan segera hubungi tim dukungan teknis CV Java Multi Mandiri untuk diagnosis dan perbaikan lebih lanjut.
