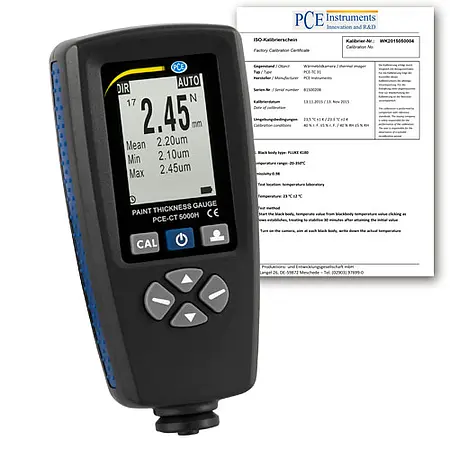

NDT Test Instruments PCE-CT 5000H-ICA incl. ISO Calibration Certificate
Alat ukur ketebalan lapisan non-destruktif untuk substrat ferrous dan non-ferrous dengan rentang hingga 5000 μm, akurasi tinggi, dan sertifikat kalibrasi ISO.
PCE-CT 5000H-ICA adalah alat ukur ketebalan lapisan non-destruktif yang dirancang untuk mengukur ketebalan cat, pelapis, dan dry film thickness (DFT) pada substrat logam ferrous (Tipe F) dan non-ferrous (Tipe N). Alat ini secara otomatis mendeteksi jenis logam yang diukur dan menggunakan prinsip induksi magnetik (ferrous) atau eddy current (non-ferrous) untuk memberikan hasil yang akurat tanpa merusak objek uji.
Dilengkapi dengan sertifikat kalibrasi ISO, alat ini ideal untuk aplikasi kontrol kualitas di industri manufaktur, inspeksi cat otomotif, pengujian permukaan bubuk, dan pemeliharaan material. Dengan rentang pengukuran hingga 5000 μm pada substrat ferrous dan 3000 μm pada non-ferrous, alat ini menawarkan fleksibilitas tinggi untuk berbagai kebutuhan inspeksi.
Fungsi dan Keunggulan PCE-CT 5000H-ICA
- Pengukuran non-destruktif pada logam ferrous dan non-ferrous
- Deteksi otomatis jenis substrat (Fe/nFe)
- Rentang pengukuran: Tipe F 0…5000 μm, Tipe N 0…3000 μm
- Akurasi tinggi: ±(2% + 1 μm) untuk kedua tipe
- Resolusi hingga 0,1 μm pada rentang 0…99,9 μm
- Penyimpanan data hingga 2000 nilai ukur dalam 4 grup data
- Batas alarm yang dapat diatur untuk memberi peringatan saat ketebalan di luar batas
- Tampilan satuan dalam μm, mm, atau mils
- Kalibrasi multi-titik (1 hingga 4 titik) dan kalibrasi nol
- Dilengkapi sertifikat kalibrasi ISO untuk ketertelusuran
Contoh Penggunaan
PCE-CT 5000H-ICA digunakan dalam berbagai aplikasi inspeksi dan kontrol kualitas, antara lain:
- Inspeksi ketebalan cat pada bodi kendaraan di industri otomotif
- Pengukuran lapisan bubuk pada komponen logam
- Pemeriksaan ketebalan pelapis pada pipa dan struktur baja
- Kontrol kualitas di lini produksi untuk memastikan ketebalan lapisan sesuai spesifikasi
- Pemeliharaan dan inspeksi di lapangan untuk mengevaluasi kondisi pelapis
Informasi Pemilihan Produk
PCE-CT 5000H-ICA cocok untuk pengguna yang membutuhkan alat ukur ketebalan lapisan portabel dengan akurasi tinggi dan kemampuan pengukuran pada substrat ferrous maupun non-ferrous. Alat ini dilengkapi dengan sonda Tipe F dan Tipe N, serta berbagai aksesori kalibrasi. Pastikan untuk mencocokkan spesifikasi teknis dengan kebutuhan aplikasi Anda, termasuk rentang pengukuran, resolusi, dan kondisi lingkungan kerja. Untuk informasi lebih lanjut mengenai metode kalibrasi atau pemilihan sonda, silakan merujuk pada dokumentasi resmi produk.
Untuk konsultasi produk, silakan kunjungi uji.co.id atau hubungi kami. Telepon: +62896-2784-2222.
Keunggulan Produk
- Pengukuran non-destruktif pada logam ferrous (Tipe F) dan non-ferrous (Tipe N) secara otomatis
- Rentang pengukuran luas: Tipe F 0...5000 μm, Tipe N 0...3000 μm
- Akurasi tinggi ±(2% + 1 μm) dengan resolusi hingga 0,1 μm
- Penyimpanan data hingga 2000 nilai ukur dalam 4 grup data untuk analisis lebih lanjut
- Batas alarm yang dapat diatur untuk memberi peringatan saat ketebalan di luar batas yang ditentukan
- Kalibrasi multi-titik (1 hingga 4 titik) dan kalibrasi nol untuk penyesuaian akurat
- Dilengkapi sertifikat kalibrasi ISO untuk menjamin ketertelusuran hasil pengukuran
Spesifikasi Teknis
| Sonda | Type F dan Type N |
|---|---|
| Rentang pengukuran | 0... 5000 μm / 0... 5 mm / 0... 196 mils |
| Pengukuran akurasi jenis F | ± (2% + 1 μm) |
| Resolusi jenis F | 0... 99,9 μm: 0,1 μm, 100... 999 μm: 1 μm > 1000 μm: 0,01 mm |
| Pengukuran principle jenis F | Magnetic induction |
| Smallest thickness of base material | 0,02 mm |
| Rentang pengukuran | 0... 3000 μm / 0... 3 mm / 0... 118 mils |
| Pengukuran akurasi jenis N | ± (2% + 1 μm) |
| Resolusi jenis N | 0... 99,9 μm: 0,1 μm, 100... 999 μm: 1 μm > 1000 μm: 0,01 mm |
| Pengukuran principle jenis N | Eddy arus |
| Smallest thickness of base material | 0,05 mm |
| Penyimpanan data | Direct pengukuran (no pengukuran data storage), four data groups (otomatis pengukuran data storage of hingga 2000 measured values) |
| Pengukuran units | μm, mm, mils |
| Smallest pengukuran surface | Diameter of 20 mm / 0,8 in |
| Maximum laju pengukuran | 2 x/detik |
| Antarmuka data | Data transfer via USB |
| Catu daya | 2 × 1,5 V AAA baterai |
| Kondisi operasi | 0... 50°C / 32... 122°F, 20... 90% RH |
| Kondisi penyimpanan | -10... 60°C / 14... 140°F |
| Dimensi unit | 110 x 53 x 24 mm / 4,33 x 2,09 x 0,95 in |
| Material housing | ABS plastic |
| Berat unit | 92 g / < 1 lb |
Kelengkapan Pengiriman
- 1 × Car Measuring Device PCE-CT 5000H
- 2 × Zero calibration plates (ferrous dan non-ferrous)
- 5 × Calibration plates
- 2 × 1,5 V AAA baterai
- 1 × kabel USB
- 1 × PC-compatible perangkat lunak
- 1 × buku manual
- 1 × tas pembawa
- 1 × sertifikat kalibrasi ISO
Apakah PCE-CT 5000H-ICA dapat mengukur pada substrat non-logam?
Tidak, alat ini dirancang khusus untuk mengukur ketebalan lapisan pada substrat logam ferrous dan non-ferrous. Untuk substrat non-logam, diperlukan alat ukur dengan prinsip yang berbeda.
Bagaimana cara melakukan kalibrasi pada alat ini?
PCE-CT 5000H-ICA mendukung kalibrasi satu hingga empat titik serta kalibrasi nol. Gunakan plat kalibrasi yang disertakan dalam paket untuk melakukan kalibrasi sesuai petunjuk manual.
Berapa lama daya tahan baterai alat ini?
Alat ini menggunakan 2 baterai AAA 1,5V. Daya tahan baterai tergantung pada frekuensi penggunaan, namun umumnya dapat digunakan dalam waktu yang cukup lama untuk pengukuran rutin di lapangan.
Apakah data pengukuran dapat ditransfer ke komputer?
Ya, alat ini dilengkapi dengan antarmuka USB dan perangkat lunak PC-compatible untuk mentransfer data pengukuran ke komputer untuk analisis lebih lanjut.
Apa yang dimaksud dengan 'dry film thickness (DFT)'?
Dry film thickness (DFT) adalah ketebalan lapisan kering setelah proses pengeringan atau curing. Alat ini mengukur DFT pada substrat logam secara non-destruktif.
