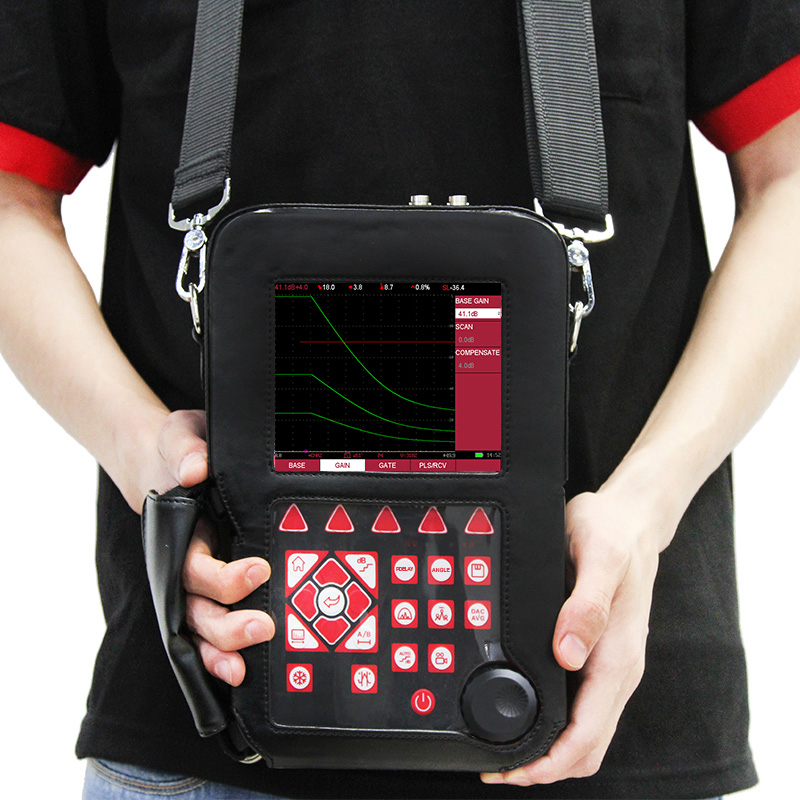

MFD550B Ultrasonic Flaw Detector
MFD550B Ultrasonic Flaw Detector Mitech: Solusi Non-Destructive Testing (NDT) presisi untuk deteksi cacat internal (crack, void, porositas) tanpa merusak material. Dilengkapi layar TFT LCD 640×480 jelas, baterai tahan 10 jam, dan kalibrasi otomatis. Ideal untuk QC di industri manufaktur, metalurgi, dan laboratorium.
Dalam industri manufaktur, metalurgi, dan pengolahan logam, kualitas material dan integritas struktur adalah fondasi keselamatan dan keandalan produk. Cacat tersembunyi seperti retak (crack), rongga (void), atau inklusi dapat menjadi titik awal kegagalan struktural yang berisiko tinggi, mengancam keselamatan, menyebabkan downtime mahal, dan melanggar standar kepatuhan seperti SNI atau ISO. Inspeksi manual atau metode destruktif seringkali tidak praktis, lambat, dan berpotensi meninggalkan cacat yang tidak terdeteksi. MFD550B Ultrasonic Flaw Detector dari Mitech hadir sebagai solusi canggih untuk Non-Destructive Testing (NDT), memberikan kemampuan deteksi cacat interior yang cepat, akurat, dan andal tanpa merusak workpiece. Alat ini menjawab kebutuhan akan presisi, efisiensi, dan kemudahan operasi dalam proses quality control yang ketat, menjadikannya investasi penting untuk menjaga reputasi dan keunggulan kompetitif di pasar industri yang ketat.
Mengapa MFD550B Ultrasonic Flaw Detector Penting
- Deteksi Cepat & Akurat Tanpa Merusak: Menggunakan prinsip ultrasonik untuk mengidentifikasi dan mengevaluasi berbagai flaw seperti crack, lard, dan air hole di dalam material dengan presisi tinggi, tanpa perlu merusak atau mengorbankan sampel (non-destructive testing).
- Visualisasi Jelas di Segala Kondisi Cahaya: Layar TFT LCD digital penuh beresolusi 640×480 memastikan tampilan waveform dan indikasi cacat terlihat tajam dan jelas, baik di lingkungan terik matahari maupun cahaya redup di lapangan atau laboratorium.
- Operasional Lapangan yang Tangguh: Didesain dengan baterai lithium-ion kapasitas tinggi yang dapat dilepas, memberikan daya tahan operasi lebih dari 10 jam untuk inspeksi berkelanjutan, didukung oleh desain low power yang efisien.
- Kemudahan Operasi dan Fleksibilitas: Mengintegrasikan tiga sistem kontrol dalam satu tubuh-shortcut keys, digital shuttle rotary wheel, dan cross menu-sehingga cocok untuk berbagai kebiasaan pengguna, dari teknisi hingga insinyur, dengan menu master-slave yang terstruktur.
Secara keseluruhan, MFD550B adalah pilihan ekonomis yang cerdas bagi profesional yang membutuhkan alat uji ultrasonic yang praktis, andal, dan kaya fitur untuk memastikan kualitas material dan keselamatan struktur dalam berbagai aplikasi industri dan penelitian di laboratorium.
Teknologi/Metode
MFD550B bekerja berdasarkan prinsip rambat dan pantulan gelombang ultrasonik dalam material yang homogen. Ketika gelombang ultrasonik yang dipancarkan oleh probe menemui interface atau batas medium yang berbeda-seperti cacat (retak, rongga) di dalam material-sebagian energi akan dipantulkan kembali karena perbedaan acoustic impedance. Pantulan ini ditangkap oleh probe yang sama atau probe penerima, lalu diolah secara digital oleh instrumen. Hasilnya divisualisasikan sebagai waveform pada layar, di mana posisi horizontal (abscissa) menunjukkan kedalaman cacat, sedangkan amplitudo dan bentuk gelombang memberikan informasi tentang ukuran dan karakter cacat. Dibandingkan metode inspeksi visual atau destruktif, teknologi ini memberikan data kuantitatif dan kualitatif tentang cacat internal tanpa merusak sampel, sehingga sangat efisien untuk pemeriksaan 100% pada komponen kritis seperti weld (lasan), forging, pressure vessel, dan shaft.
Quality Control & Use Case

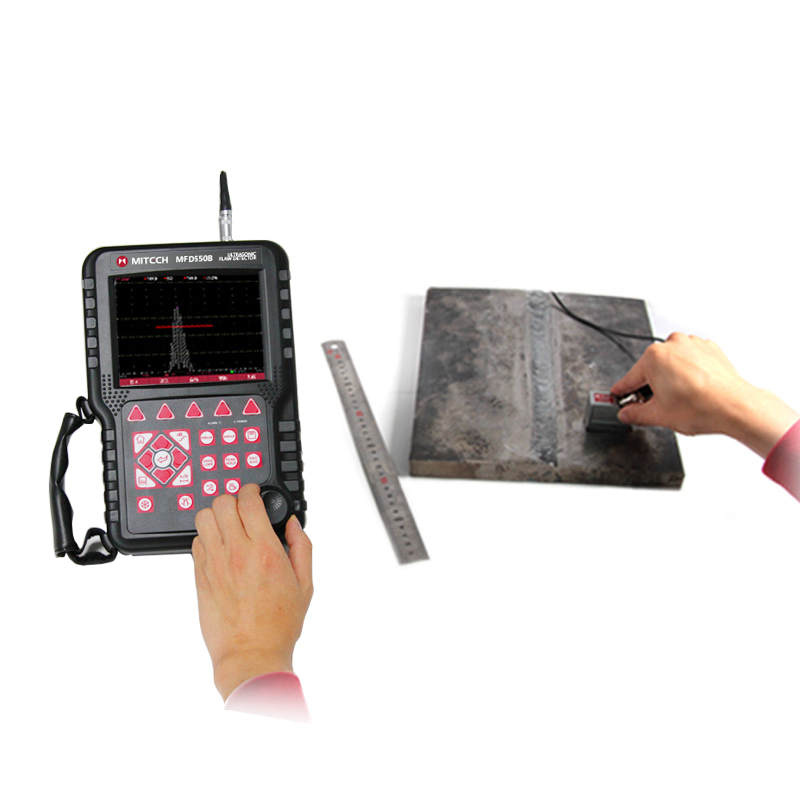

- Inspeksi Las (Weld Inspection): Mendeteksi cacat seperti crack, slag inclusion, dan lack of fusion pada sambungan las di tangki, pipa, dan struktur baja menggunakan fitur Weld Figure dengan angle transducer.
- Quality Control Produksi: Memeriksa integritas material pada komponen otomotif, aerospace, billet, dan forging di lini produksi manufaktur dan metalurgi.
- Pemeliharaan dan Inspeksi Asset: Mendiagnosa flaw tersembunyi pada komponen mesin, turbin, axle, dan pressure vessel yang beroperasi untuk mencegah kegagalan tak terduga.
- Aktivitas Laboratorium & Penelitian: Digunakan di laboratorium material, lembaga penelitian, dan institusi pendidikan untuk analisis sifat material, validasi proses, dan pelatihan teknik NDT.
- Industri Kimia dan Energi: Inspeksi rutin pada peralatan dan pipa yang terpapar tekanan dan korosi untuk menjamin keselamatan operasi.
Dengan kemampuan menyimpan parameter channel, gambar waveform, dan bahkan rekaman video proses inspeksi, MFD550B memungkinkan dokumentasi yang komprehensif dan traceable. Hal ini sangat penting untuk audit kualitas, kepatuhan terhadap standar industri (seperti ASME, API, atau ISO), serta menjaga konsistensi mutu dari waktu ke waktu. Data yang akurat dan terdokumentasi dengan baik membantu dalam pengambilan keputusan perbaikan yang tepat sasaran.
Fitur Unggulan
- Layar TFT LCD 640×480 High-Resolution: Menampilkan detail waveform dengan kejernihan optimal untuk interpretasi yang akurat di segala kondisi pencahayaan, meningkatkan presisi pengukuran.
- Baterai Lithium-Ion Tahan 10+ Jam: Modul baterai kapasitas besar yang mudah dilepas-pasang, mendukung inspeksi lapangan seharian penuh tanpa khawatir kehabisan daya.
- Kalibrasi dan Pengukuran Otomatis: Dilengkapi dengan fungsi kalibrasi otomatis probe (P-Delay, X-value, Angle) dan flaw sizing otomatis menggunakan kurva AVG/DAC, menyederhanakan setup dan mengurangi human error.
- Fungsi Self-Checking & Pelaporan Otomatis: Dapat secara otomatis menguji kinerja kombinasi instrumen dan probe (linearitas, resolusi, sensitivitas) serta menghasilkan laporan uji, ideal untuk kalibrasi internal dan penjaminan alat di laboratorium.
- Penyimpanan Data Massal & Video Recording: Memori internal yang besar dapat menyimpan 100 set parameter channel, 20.000 gambar sinyal, dan hingga 100 file video (total >10 jam) proses inspeksi untuk analisis ulang dan arsip.
- Gate Alarm yang Dapat Dikonfigurasi: Gate A dan B dengan pengaturan posisi, lebar, dan tinggi yang fleksibel, dilengkapi alarm suara dan LED untuk indikasi cacat yang efektif bahkan di lingkungan bising.
- Antarmuka Komunikasi USB 2.0: Memungkinkan transfer data cepat ke komputer untuk analisis lebih lanjut dan berfungsi sebagai USB host untuk koneksi flashdisk eksternal.
Pengguna Ideal
MFD550B Ultrasonic Flaw Detector sangat cocok digunakan oleh teknisi dan insinyur Quality Control (QC) di industri manufaktur logam, fabrikasi, dan konstruksi; operator NDT yang bertugas melakukan inspeksi rutin dan turn-around di lapangan minyak & gas atau pembangkit listrik; staf laboratorium pengujian material yang membutuhkan alat ukur presisi untuk penelitian dan sertifikasi; serta konsultan teknik dan perusahaan jasa inspeksi yang menawarkan layanan penilaian integritas asset kepada klien. Alat ini juga relevan untuk institusi pendidikan vokasi dan teknik dalam melatih mahasiswa tentang prinsip dan aplikasi Non-Destructive Testing.
Cara Pakai Singkat
1. Hubungkan probe ke instrumen menggunakan kabel probe yang sesuai. 2. Nyalakan instrumen dengan menekan tombol power. 3. Pilih atau buat channel baru yang sesuai dengan aplikasi, lalu hapus parameter lama jika diperlukan. 4. Lakukan kalibrasi probe: Untuk straight probe, lakukan P-Delay. Untuk angle probe, lakukan P-Delay, ukur X-value, dan set angle probe. 5. Buat kurva referensi: AVG curve untuk straight probe atau DAC curve untuk angle probe. 6. Atur fungsi yang diperlukan seperti threshold alarm, gain, dan range pengukuran (0-9999mm). 7. Lakukan scanning pada permukaan workpiece untuk mendeteksi dan mengevaluasi indikasi cacat. 8. Gunakan fitur freeze dan save untuk merekam waveform, parameter, atau mengambil gambar/video dari cacat yang ditemukan. 9. Setelah selesai, matikan instrumen dan simpan di tempat yang bersih dan kering.
FAQ Singkat
Q: Apa keunggulan utama MFD550B dibanding alat uji ultrasonic lain? A: Kombinasi antara layar TFT resolusi tinggi yang sangat jelas, daya tahan baterai lebih dari 10 jam, dan fitur kalibrasi serta pelaporan otomatis yang menyederhanakan kerja operator dan memastikan data yang konsisten dan terdokumentasi.
Q: Apakah alat ini bisa untuk inspeksi sambungan las (weld)? A: Sangat bisa. Dengan menggunakan angle transducer dan memanfaatkan fitur Weld Figure, alat ini dapat secara efektif mendeteksi dan mengukur cacat pada area lasan seperti crack, porosity, dan inklusi terak.
Q: Bagaimana dengan perawatan dan kalibrasi rutin alat ini? A: Perawatan harian cukup dengan membersihkan badan alat menggunakan kain lembab. Untuk kalibrasi kinerja, alat memiliki fungsi self-checking internal yang dapat menghasilkan laporan. Kalibrasi eksternal periodik disarankan mengikuti interval yang ditetapkan oleh standar laboratorium Anda.
Q: Apakah data inspeksi dapat disimpan dan diekspor untuk laporan? A: Ya. Instrumen dapat menyimpan ribuan gambar dan parameter, bahkan merekam video proses inspeksi. Data dapat ditransfer ke komputer via USB untuk pembuatan laporan yang profesional.
Q: Apa saja garansi dan dukungan yang diberikan? A: CV Java Multi Mandiri menyediakan garansi resmi selama 2 tahun dan dukungan perawatan seumur hidup untuk produk ini. Tim teknis kami siap membantu konsultasi dan troubleshooting.
Harga & Konsultasi
Untuk mendapatkan solusi pengujian non-destruktif yang tepat, akurat, dan mendukung program quality control perusahaan Anda, konsultasikan kebutuhan spesifik Anda dengan tim ahli kami. CV Java Multi Mandiri sebagai spesialis alat uji dan ukur untuk industri, laboratorium, dan pendidikan siap memberikan penawaran harga yang kompetitif serta rekomendasi teknis yang sesuai dengan aplikasi dan anggaran Anda. Jangan ragu untuk menghubungi kami guna mendiskusikan spesifikasi detail, ketersediaan stok, dan paket pembelian yang menguntungkan. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
| A Scan Freeze | Display freeze holds waveform and sound path data |
|---|---|
| Alarm | Beep Alarm and LED light Alarm |
| Auto-Calibration | Automated calibration of transducer zero offset and/or material velocity |
| AWS D1.1 | one of the AWSAmerican Welding Society standards |
| B-Scan | display a graphical cross-section of the workpiece |
| Bandwidth | 0.2 to15 MHz automatic matching according to the probe frequency |
| Blind Area | 5 MM |
| Coded Echo Color | locate the flaw position |
| Communication Interface | High Speed USB2.0 port |
| Crack Height Measuring | measure and display the height of a crack found inside the workpiece |
| Curved Surface Correction | used to measure the surface distance and depth of defect on a curved surface |
| DAC/AVG | Y |
| DataPro Software | Y |
| Defect characterization | calculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia |
| Defect Quantification | directly display the result with db unit |
| Display Resolution | (640×480 pixels) full digital TFT LCD |
| Dynamic Range | >= 36dB |
| Flaw Locating | Live display Sound-path, Projection (surface distance), Depth, Amplitude |
| Flaw Sizing | Automatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection. |
| Gain | 0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB |
| Gate Reading | optional for single gate and double gate reading mode; peak readings within the gate |
| Gates | Wave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate Reading |
| Horizontal Linear Deviation | <= 0.1% |
| Magnify Gate | spreading of the gate range over the entire screen width |
| Material Velocity | (100 ~ 15000) m / s |
| Measuring Range | (0 ~ 10000) mm in steel |
| Memory | be able to store, recall the A-Scan patterns and instrument settings. |
| Noise Level | <= 8% |
| Operating Temperature | (-10 ~ 50) C |
| Overall Dimensions | 263 x 170 x 61(mm) |
| Power Supply | DC 9 V |
| Power-Saving Method | low power consumption |
| Probe Damping | 200 Ohm500 Ohm selectable to meet different requirements for resolution and sensitivity. |
| Probe Type | straight beam probe, angle beam probe, dual element probe, through-transmit probe |
| Protection Level | IP54 |
| Pulse Energy | 200 V, 300 V, 400 V, 500 V selectable, suitable for various probe |
| Pulse Width | (30510)ns range with continuous adjustment to match the different frequency probes |
| Rectification | Positive half wave, negative half wave, full wave, RF |
| Rejection | (0 to 80)% Linear without affecting the linearity and gain |
| Relative Humidity | (20 ~ 95)% RH |
| Resolution | 40dB (5P14) |
| Sampling | 10 digits AD Converter at the sampling speed of 400 MHz, waveform of highly fidelity. |
| Sensitivity Leavings | 65dB (flat-bottomed deep hole 200mm2) |
| Total Weight | 6.0KG |
| Transducer Connections | BNC or LEMO |
| Vertical Linear Deviation | <= 2.0% |
| Video Recording | more than 10 hours |
| Weld Figure Feature | Weld Figure feature can be enabled when detecting the weld parts using angle transducer. |
| Working Language | freely switch between Chinese and English |
| Working Time | 10 hours |
Apa masalah umum di industri manufaktur logam yang diatasi MFD550B?
Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak mikro atau rongga) pada komponen kritis tanpa merusaknya. Inspeksi visual seringkali gagal, sementara metode destruktif merusak produk jadi. MFD550B menjadi solusi praktis dengan NDT ultrasonik yang memberikan data akurat tentang integritas material, mencegah kegagalan produk dan memastikan keselamatan.
Bagaimana MFD550B meningkatkan efisiensi proses inspeksi atau mengurangi downtime?
Sebelumnya, inspeksi mungkin memerlukan pengiriman sampel ke lab eksternal atau metode uji yang lambat. MFD550B memungkinkan inspeksi in-situ yang cepat dengan kalibrasi otomatis dan baterai tahan lama. Hasil instan dan dokumentasi digital mengurangi waktu tunggu, mempercepat proses pengambilan keputusan QC, dan meminimalkan downtime peralatan produksi yang diinspeksi.
Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?
Metode manual rentan terhadap variasi interpretasi operator dan pencatatan data yang tidak konsisten. MFD550B menstandarisasi proses dengan pengukuran digital, kurva referensi AVG/DAC, dan penyimpanan parameter tetap. Fungsi self-checking memastikan kinerja alat selalu optimal, sehingga pembacaan antar operator atau waktu berbeda menjadi lebih konsisten dan terpercaya.
Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan MFD550B?
Alat ini membantu mengurangi risiko kegagalan struktural akibat cacat tak terdeteksi, yang dapat menyebabkan kecelakaan kerja dan kerugian finansial besar. Dari sisi kepatuhan, dokumentasi hasil uji yang komprehensif (gambar, video, parameter) mendukung traceability dan memudahkan pemenuhan audit standar internasional seperti ISO, ASME, atau regulasi keselamatan industri nasional.
Bagaimana perusahaan mengimplementasikan MFD550B dalam workflow yang ada?
Implementasi dapat dimulai dengan mengintegrasikannya ke dalam titik check QC di lini produksi atau tim maintenance. Operator perlu pelatihan singkat tentang operasi dasar dan interpretasi hasil. CV Java Multi Mandiri dapat mendukung dengan konsultasi teknis, pelatihan operator, dan rekomendasi prosedur inspeksi standar untuk memastikan alat digunakan secara optimal dan memberikan nilai maksimal.
