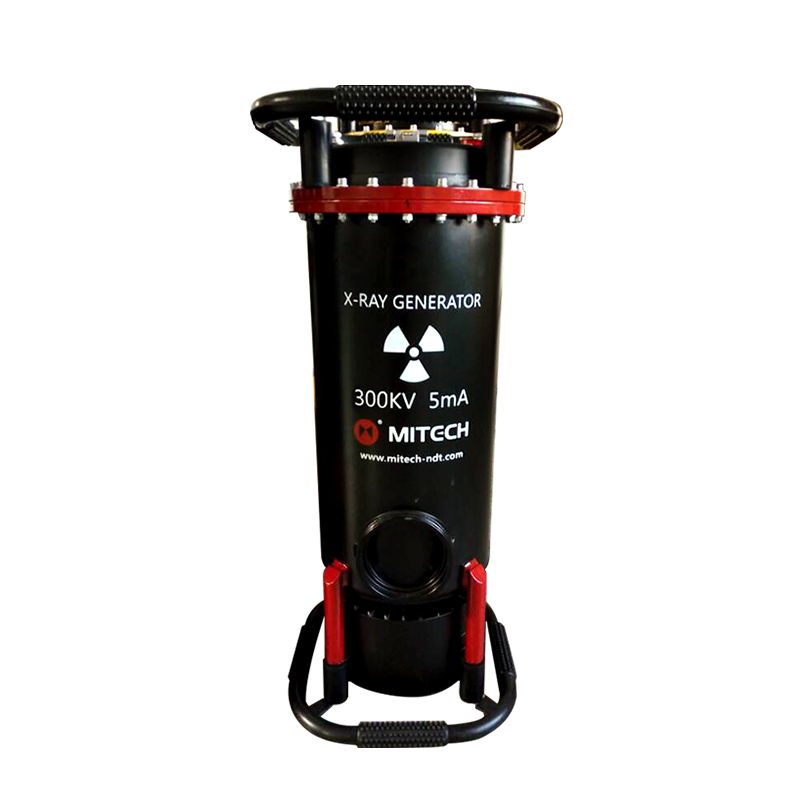

Mitech XXQ-3005 Ray Flaw Detector

Dalam industri seperti konstruksi, manufaktur logam, dan perawatan fasilitas, kegagalan mendeteksi cacat internal pada material dapat berakibat fatal. Retak mikro, porositas, atau inklusi yang tidak teridentifikasi pada lasan, tekanan vessel, atau komponen kritis dapat mengakibatkan kerusakan struktural, downtime produksi yang mahal, hingga risiko keselamatan yang serius. Metode inspeksi visual manual seringkali tidak memadai dan rentan terhadap human error, sementara peralatan NDT konvensional biasanya besar, rumit, dan tidak praktis untuk lokasi terpencil atau operasi di ketinggian. Mitech XXQ-3005 Ray Flaw Detector hadir sebagai solusi revolusioner: sebuah sistem radiografi portabel yang mengubah cara inspeksi non-destruktif dilakukan di lapangan. Dengan desain ringkas dan kemampuan beroperasi di lingkungan keras, alat ini memastikan kualitas, keselamatan, dan kepatuhan terhadap standar industri menjadi lebih mudah, pasti, dan terpercaya.

Mengapa Mitech XXQ-3005 Ray Flaw Detector Penting

• Portabilitas dan Ketangguhan Luar Biasa: Generator X-Ray yang ringan (41 kg) dan mudah dibawa, dirancang khusus untuk bekerja sama dengan unit pembangkit listrik di berbagai lingkungan keras, termasuk lokasi konstruksi dan operasi ketinggian. Ini adalah solusi NDT portabel yang andal untuk inspeksi di lokasi terpencil.
• Hasil Inspeksi Visual Langsung dan Akurat: Menggunakan film radiografi khusus yang langsung menampilkan ukuran, bentuk, dan lokasi cacat internal dengan kejelasan tinggi. Gambar yang terekam bersifat permanen, dapat disimpan jangka panjang sebagai bukti inspeksi dan dokumentasi kualitas, memberikan tingkat presisi dan akurasi yang sulit dicapai metode lain.
• Aplikasi Luas dengan Persyaratan Minimal: Dapat diterapkan untuk deteksi cacat internal berbagai material tanpa persyaratan khusus terhadap kekasaran permukaan benda kerja. Pengaruh ukuran butir material terhadap hasil uji juga minimal, membuatnya serbaguna untuk banyak aplikasi.
• Operasi yang Aman dan Terkendali: Dilengkapi dengan sistem proteksi lengkap seperti over-temperature, over-voltage, dan over-current protection. Fitur delayed high-pressure start memungkinkan operator meninggalkan area berbahaya sebelum penyinaran dimulai, meningkatkan keselamatan kerja.

Alat ini bukan sekadar alat ukur cacat, tetapi merupakan partner penting bagi teknisi dan inspektur untuk memastikan integritas material secara menyeluruh. Dalam konteks laboratorium lapangan atau inspeksi rutin di pabrik, kehadiran peralatan yang andal seperti ini sangat krusial untuk menjaga konsistensi mutu dan mencegah kegagalan dini.

Teknologi/Metode

Mitech XXQ-3005 bekerja berdasarkan prinsip radiografi industri. Generator portabel menghasilkan sinar-X yang diarahkan ke material uji. Sinar-X akan menembus material, dan intensitasnya akan melemah dengan derajat yang berbeda tergantung pada ketebalan dan densitas material tersebut. Area dengan cacat seperti retak atau rongga akan menyerap sinar-X lebih sedikit, sehingga menghasilkan paparan yang lebih kuat pada film radiografi yang ditempatkan di sisi berlawanan dari material. Film khusus ini, yang sering digunakan dalam analisis material, kemudian diproses di ruang gelap. Setelah dikembangkan, gambar cacat internal akan terlihat jelas sebagai area gelap dengan bentuk yang sesuai dengan ketidakkontinuan pada material. Dibandingkan dengan metode inspeksi manual yang mengandalkan pengalaman dan seringkali subjektif, metode radiografi ini memberikan bukti objektif, visual, dan terukur tentang kondisi internal suatu komponen, mirip dengan prinsip yang digunakan pada Mitech Series peralatan uji lainnya yang fokus pada data empiris.

Quality Control & Use Case

• Inspeksi Lasan Kritis: Memeriksa kualitas lasan pada sambungan pipa, pressure vessel, boiler, dan struktur baja konstruksi untuk mendeteksi cacat seperti porositas, slag inclusion, atau lack of fusion.
• Quality Control Manufaktur Logam: Mendeteksi cacat pengecoran (cacat shrinkage, blowholes), inklusi, atau retak pada komponen mesin, suku cadang pesawat, dan bagian otomotif sebelum assembly.
• Pemeliharaan dan Inspeksi Fasilitas Industri: Melakukan pemeriksaan rutin atau investigasi kegagalan pada peralatan di industri minyak, gas, kimia, dan pembangkit listrik tanpa perlu membongkar atau mengganggu operasi.
• Aplikasi di Bidang Konstruksi dan Infrastruktur: Memeriksa integritas struktur pada jembatan, bangunan tinggi, atau rel kereta api, terutama pada sambungan dan area yang mengalami stress tinggi.
• Pendidikan dan Pelatihan NDT: Sebagai alat peraga dan praktik untuk institusi pendidikan atau pusat pelatihan yang mengajarkan teknik pengujian non-destruktif.

Dengan kemampuan memberikan bukti visual yang dapat diarsipkan, Mitech XXQ-3005 membantu perusahaan menjaga konsistensi mutu produk, memastikan kepatuhan terhadap standar internasional seperti ASME, API, atau SNI, dan membangun sistem dokumentasi yang kuat untuk keperluan audit dan penelusuran riwayat komponen. Hal ini sangat penting dalam industri yang mengutamakan riset, keselamatan, dan keandalan seperti pertahanan dan penerbangan.

Fitur Unggulan

• Desain Portabel dan Tangguh: Generator berbobot hanya 41 kg dan controller 12 kg memungkinkan mobilitas tinggi di lapangan. Struktur ringan dan kokoh dirancang untuk operasi di lingkungan keras.
• Kontrol Mikrokomputer yang Presisi: Sistem kontrol cerdas dengan unit stabilisasi mA dan kontrol KV yang kontinu, memastikan output sinar-X stabil untuk kualitas gambar yang konsisten dan dapat beradaptasi dengan berbagai ketebalan material.
• Sistem Proteksi dan Keselamatan Lengkap: Dilengkapi proteksi suhu berlebih, arus berlebih, tegangan berlebih, serta isolasi antara high voltage dan sistem kontrol. Fitur delayed start meningkatkan keselamatan operator.
• Kemampuan Tembus yang Memadai: Dengan daya tembus maksimum 50 mm pada material baja (Q235), alat ini cocok untuk berbagai aplikasi inspeksi komponen industri umum.
• Kompatibel dengan Berbagai Sumber Daya: Dilengkapi fungsi khusus untuk mengecek kondisi grid dan voltase, membuatnya sangat cocok untuk dioperasikan bersama generator unit di lokasi tanpa listrik stabil.
• Rasio Kerja/Istirahat 1:1: Siklus kerja yang diatur ketat melindungi tabung sinar-X dari overheating, memperpanjang usia pakai peralatan.
• Display dan Diagnosa Fault: Dilengkapi dengan display digital yang menunjukkan parameter kerja dan kode error spesifik jika terjadi malfungsi, memudahkan troubleshooting.

Pengguna Ideal

Mitech XXQ-3005 Ray Flaw Detector sangat ideal dioperasikan oleh teknisi NDT bersertifikat, inspektur kualitas di pabrikasi logam dan fabrikasi, tim pemeliharaan di industri minyak & gas serta pembangkit listrik, dan konsultan inspeksi teknik. Alat ini juga relevan bagi lembaga penelitian material dan institusi pendidikan vokasi yang membutuhkan peralatan praktik radiografi yang andal namun lebih terjangkau dan portable dibandingkan sistem fixed. Bagi perusahaan yang membutuhkan solusi inspeksi di lapangan yang memberikan hasil akurat dan terdokumentasi, alat ini adalah pilihan tepat.

Cara Pakai Singkat

1. Persiapan dan Pemeriksaan Keamanan: Pastikan area kerja aman, bebas dari personel tidak berkepentingan. Periksa tekanan udara pada generator (harus 0.35-0.50 MPa) dan sambungan kabel ground. 2. Penyiapan Sampel dan Film: Posisikan benda kerja yang akan diinspeksi. Pasang film radiografi dalam kaset (biasanya dengan lead screen) di sisi belakang benda kerja, menghadap generator. 3. Penyetelan Parameter: Hidupkan controller. Atur parameter KV (tegangan tabung) dan waktu eksposur berdasarkan ketebalan dan jenis material yang diuji, mengacu pada exposure chart. 4. Posisikan Generator: Tempatkan generator X-Ray portabel berseberangan dengan film, dengan jarak fokus (SFD) sesuai perhitungan radiografi. 5. Aktivasi dan Penyinaran: Setelah semua personel meninggalkan area berbahaya, aktifkan fitur delayed start dan tekan tombol HV. Generator akan mulai memancarkan sinar-X setelah jeda waktu aman. 6. Pengambilan dan Proses Film: Setelah waktu eksposur selesai, matikan generator. Ambil film dan proses di ruang gelap (developing, fixing, washing, drying). 7. Interpretasi Hasil: Amati film kering pada viewbox (light box) untuk mengidentifikasi, mengukur, dan mencatat indikasi cacat yang terlihat.

FAQ Singkat

Q: Apakah alat ini bisa digunakan untuk inspeksi di lokasi konstruksi yang tidak memiliki sumber listrik PLN? A: Sangat bisa. Mitech XXQ-3005 dirancang dengan kemampuan khusus untuk bekerja dengan generator set (genset), menjadikannya solusi ideal untuk inspeksi di lapangan, lokasi terpencil, atau area konstruksi.

Q: Seberapa sering alat ini perlu dikalibrasi untuk memastikan akurasinya? A: Seperti peralatan ukur dan uji presisi lainnya, kalibrasi berkala disarankan sesuai dengan intensitas penggunaan dan persyaratan sistem mutu perusahaan (misalnya setiap 12 bulan). Kami dapat memberikan rekomendasi jadwal perawatan.

Q: Apakah diperlukan sertifikasi khusus untuk mengoperasikan alat ini? A: Ya. Operator harus memiliki pengetahuan dan sertifikasi yang memadai dalam radiografi industri (NDT Level II) untuk menjamin keselamatan, interpretasi hasil yang benar, dan kepatuhan terhadap peraturan keselamatan radiasi.

Q: Bagaimana dengan perawatan rutin alat ini? A: Perawatan rutin meliputi pembersihan eksterior, pemeriksaan kebocoran kabel, dan pengecekan tekanan udara. Jika muncul kode error atau malfungsi, harap hentikan penggunaan dan hubungi tim teknis kami untuk penanganan lebih lanjut. Jangan melakukan pembongkaran sendiri.

Q: Apakah CV Java Multi Mandiri menyediakan pelatihan untuk produk ini? A: Kami dapat memberikan rekomendasi penyedia pelatihan NDT bersertifikasi dan memberikan panduan operasi dasar. Dukungan teknis juga tersedia untuk membantu integrasi alat ke dalam workflow inspeksi Anda.

Harga & Konsultasi

Untuk mendapatkan solusi inspeksi non-destruktif yang tepat, andal, dan sesuai dengan anggaran Anda, konsultasikan kebutuhan spesifik proyek atau operasional Anda bersama ahli kami. Sebagai distributor resmi peralatan uji dan ukur terpercaya, CV Java Multi Mandiri siap memberikan penawaran harga kompetitif untuk Mitech XXQ-3005 Ray Flaw Detector beserta dukungan teknis purna jual. Jangan ragu untuk menghubungi tim penjualan kami via WhatsApp di +62 896-2784-2222 atau email ke quotations@jvm.co.id untuk diskusi lebih lanjut dan mendapatkan spesifikasi detail. Dapatkan penawaran terbaik hari ini dan tingkatkan standar Quality Control perusahaan Anda. Hubungi CV. Java Multi Mandiri atau WhatsApp di +62 896-2784-2222. Anda juga dapat mengirim permintaan penawaran melalui halaman Contact Us.
